ロッドタイプ／ガイド付ロッドタイプ
電動アクチュエータ/ロッドタイプ 耐塵?防滴（IP65相當/IP67相當）
仕様 LEY-X7
-
?保護構造：IP65相當/IP67相當

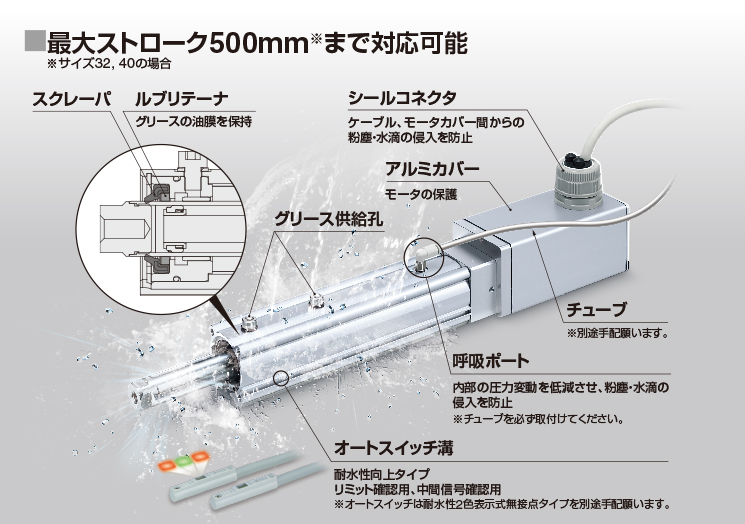

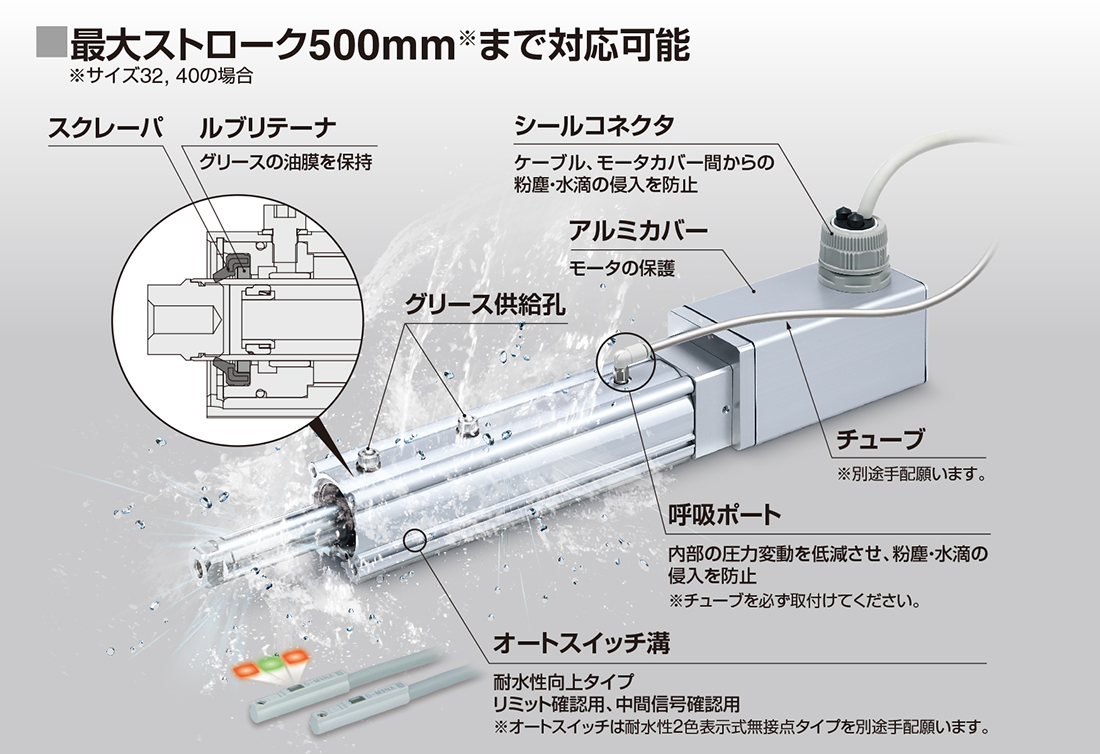

?最大ストローク500mm※まで対応可能
※サイズ32、40の場合
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
| 仕様 | シリーズ | ストローク (mm) | 押當て推力 （N） | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| ステップモータ （サーボ DC24V） | LEY25-X7 | 30～400 | MAX.452 | MAX.300 | 3，6，12 |
| ステップモータ （サーボ DC24V） | LEY32-X7 | 30～500 | MAX.707 | MAX.300 | 4，8，16 |
| ステップモータ （サーボ DC24V） | LEY40-X7 | 30～500 | MAX.1058 | MAX.300 | 4，8，16 |
| サーボモータ （DC24V） | LEY25A-X7 | 30～400 | MAX.130 | MAX.300 | 3，6，12 |
製品特長
保護構造：IP65相當/IP67相當

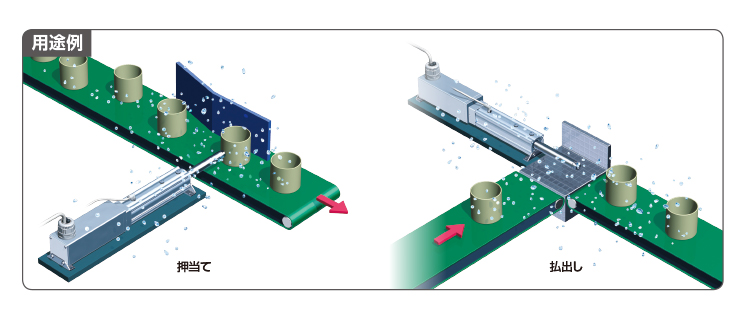

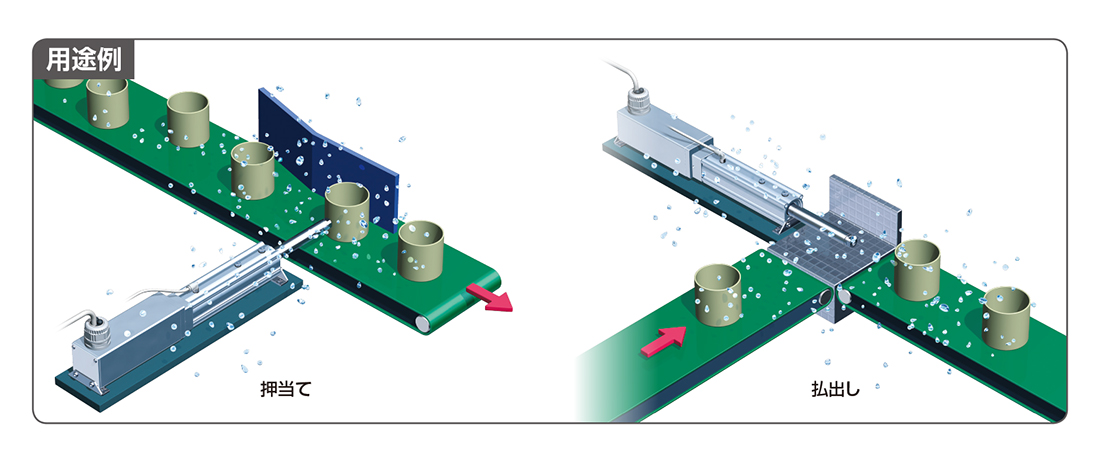

用途例
