真空エジェクタ
真空エジェクタ ZH
-

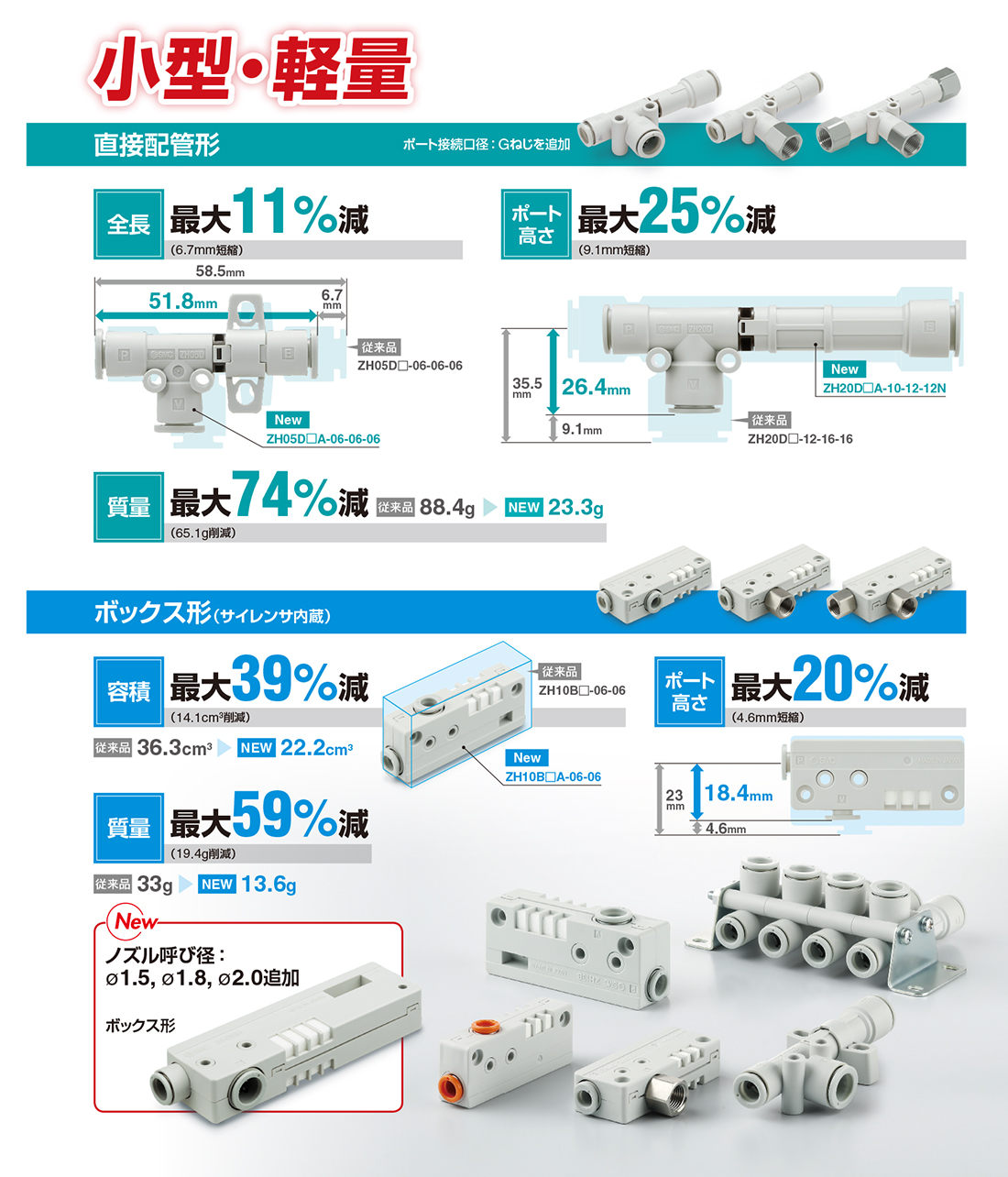

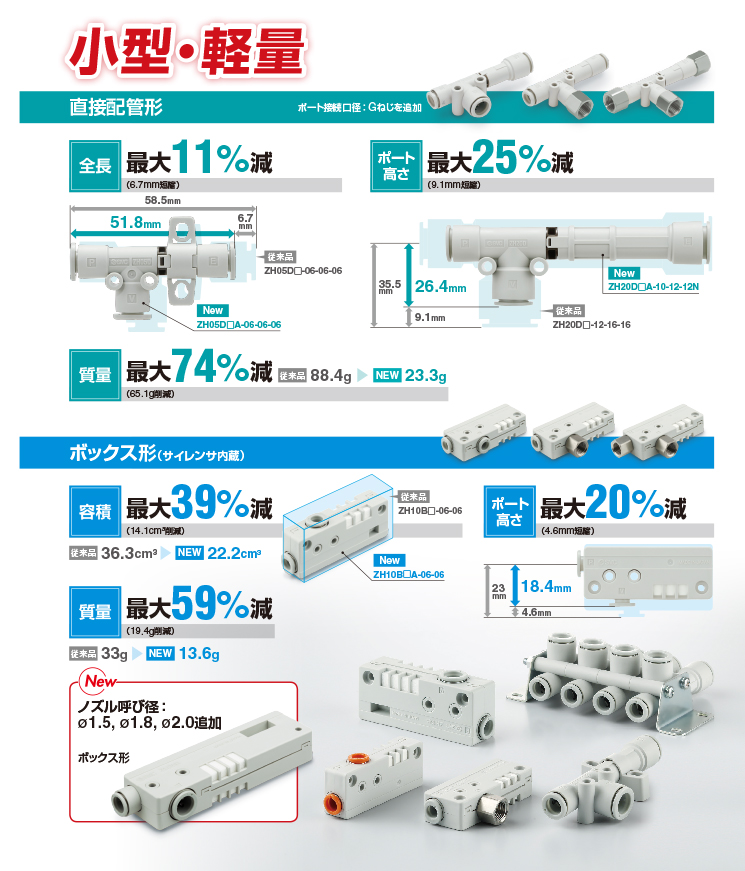

?小型?軽量
全長：最大11％減（6.7mm短縮）［直接配管形］
ポート高さ：最大25％減（9.1mm短縮）［直接配管形］
質量：最大74％減（65.1g削減）［直接配管形］
容積：最大39％減（14.1cm3削減）［ボックス形］

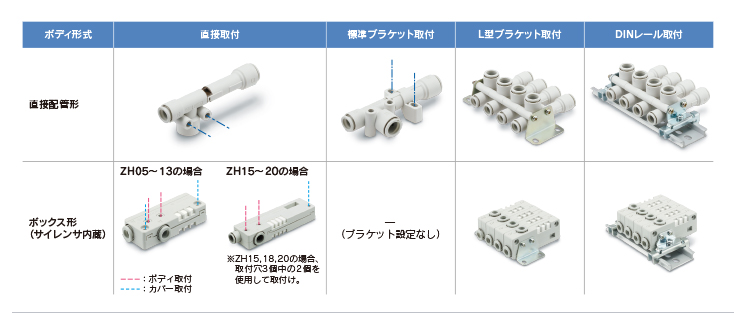

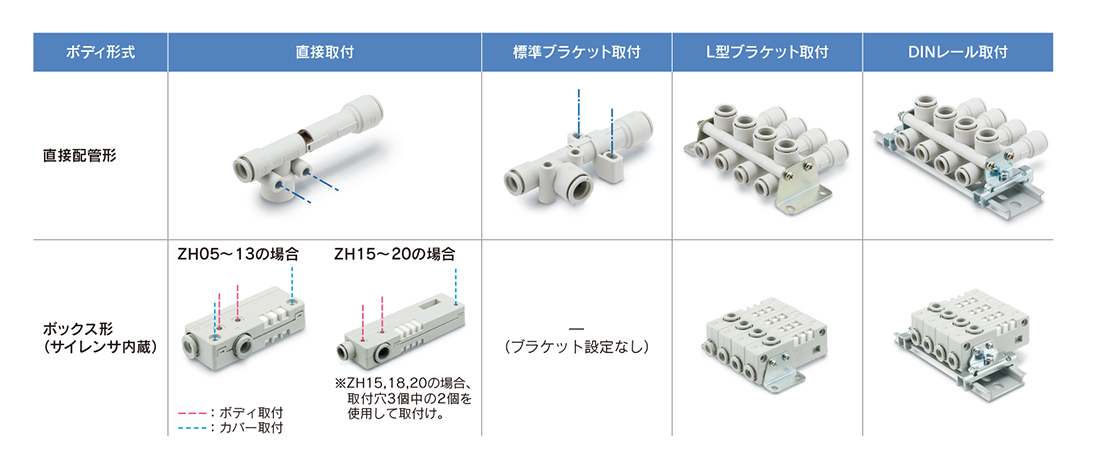

?4種類の取付方法
直接取付、標準ブラケット取付、L型ブラケット取付、DINレール取付

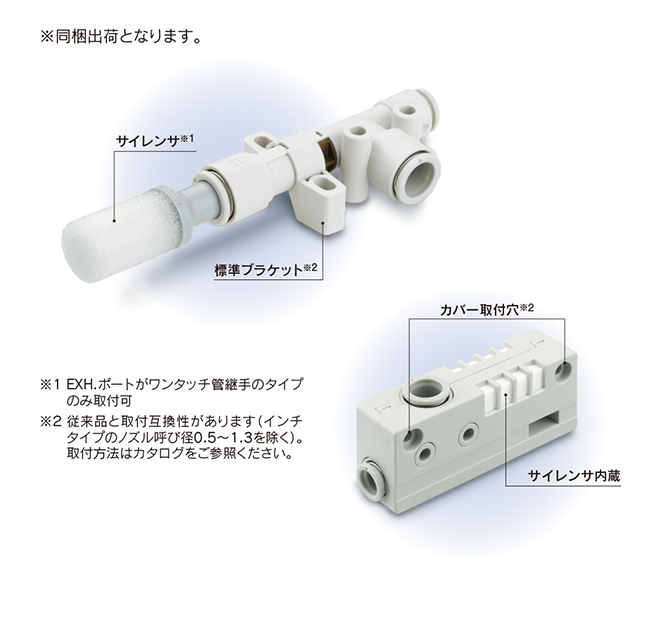

?サイレンサ／標準ブラケット（直接配管のみ）を用意
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 真空エジェクタ ZH
取扱説明書
シリーズ ノズル徑
(mm)検索結果を表示 ZH05DSA 0.5 検索結果を表示 ZH07DSA 0.7 検索結果を表示 ZH10DSA 1.0 検索結果を表示 ZH13DSA 1.3 検索結果を表示 ZH15DSA 1.5 検索結果を表示 ZH18DSA 1.8 検索結果を表示 ZH20DSA 2.0 検索結果を表示 ZH05B□A 0.5 検索結果を表示 ZH07B□A 0.7 検索結果を表示 ZH10B□A 1.0 検索結果を表示 ZH13B□A 1.3 検索結果を表示 ZH15B□A 1.5 検索結果を表示 ZH18B□A 1.8 検索結果を表示 ZH20B□A 2.0 検索結果を表示

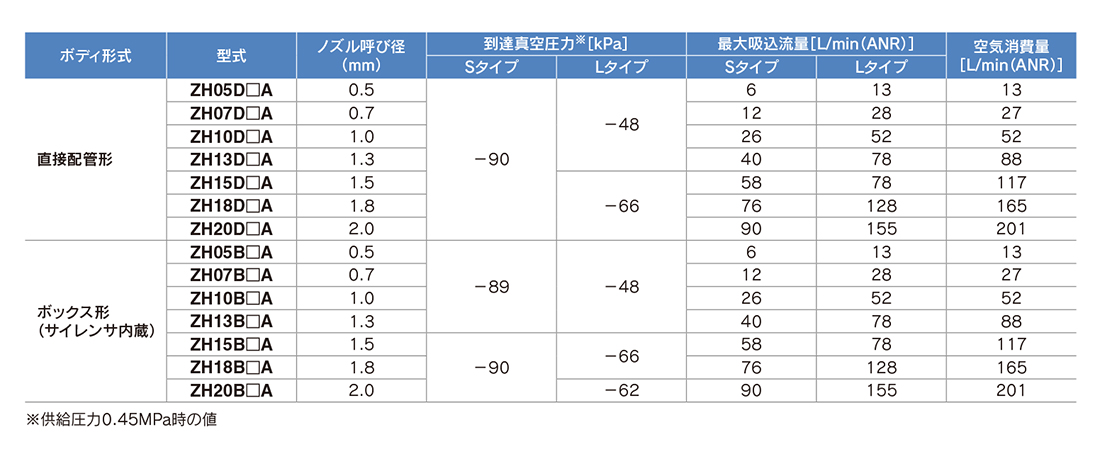

| ボディ形式 | シリーズ | ノズル徑 (mm) | 最大吸込流量 ［L/min(ANR)] | 空気消費量 ［L/min(ANR)] | 適用パッド目安 (mm) |
|---|---|---|---|---|---|
| 直接配管形 | ZH05DSA | 0.5 | 6 | 13 | 2?13 |
| 直接配管形 | ZH07DSA | 0.7 | 12 | 27 | 2?20 |
| 直接配管形 | ZH10DSA | 1.0 | 26 | 52 | 2?32 |
| 直接配管形 | ZH13DSA | 1.3 | 40 | 88 | 2?50 |
| 直接配管形 | ZH15DSA | 1.5 | 58 | 117 | 2?100 |
| 直接配管形 | ZH18DSA | 1.8 | 76 | 165 | 2?125 |
| 直接配管形 | ZH20DSA | 2.0 | 90 | 201 | 2?150 |
| ボックス形 （サイレンサ內蔵） | ZH05B□A | 0.5 | 6 | 13 | 2?13 |
| ボックス形 （サイレンサ內蔵） | ZH07B□A | 0.7 | 12 | 27 | 2?20 |
| ボックス形 （サイレンサ內蔵） | ZH10B□A | 1.0 | 26 | 52 | 2?32 |
| ボックス形 （サイレンサ內蔵） | ZH13B□A | 1.3 | 40 | 88 | 2?50 |
| ボックス形 （サイレンサ內蔵） | ZH15B□A | 1.5 | 58 | 117 | 2?100 |
| ボックス形 （サイレンサ內蔵） | ZH18B□A | 1.8 | 76 | 165 | 2?125 |
| ボックス形 （サイレンサ內蔵） | ZH20B□A | 2.0 | 90 | 201 | 2?150 |
製品特長
小型?軽量
4種類の取付方法
-

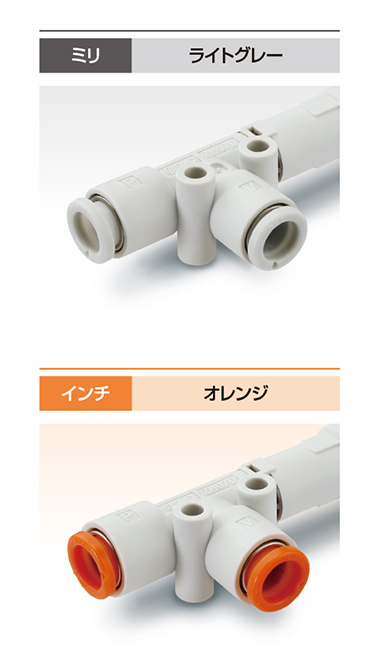

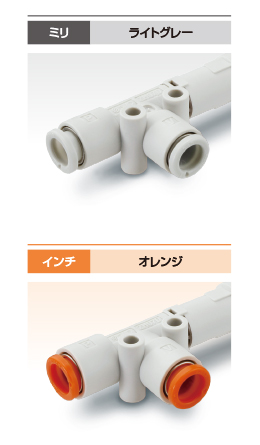

容易な識別
-

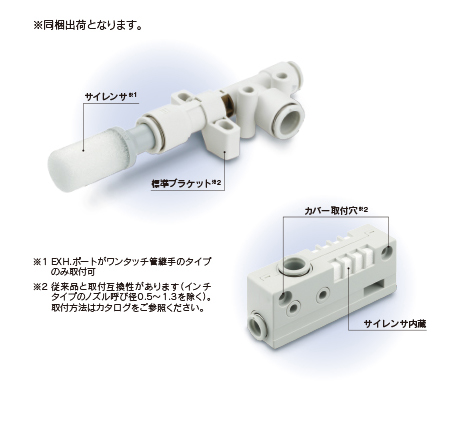

サイレンサ／標準ブラケットを用意
バリエーション

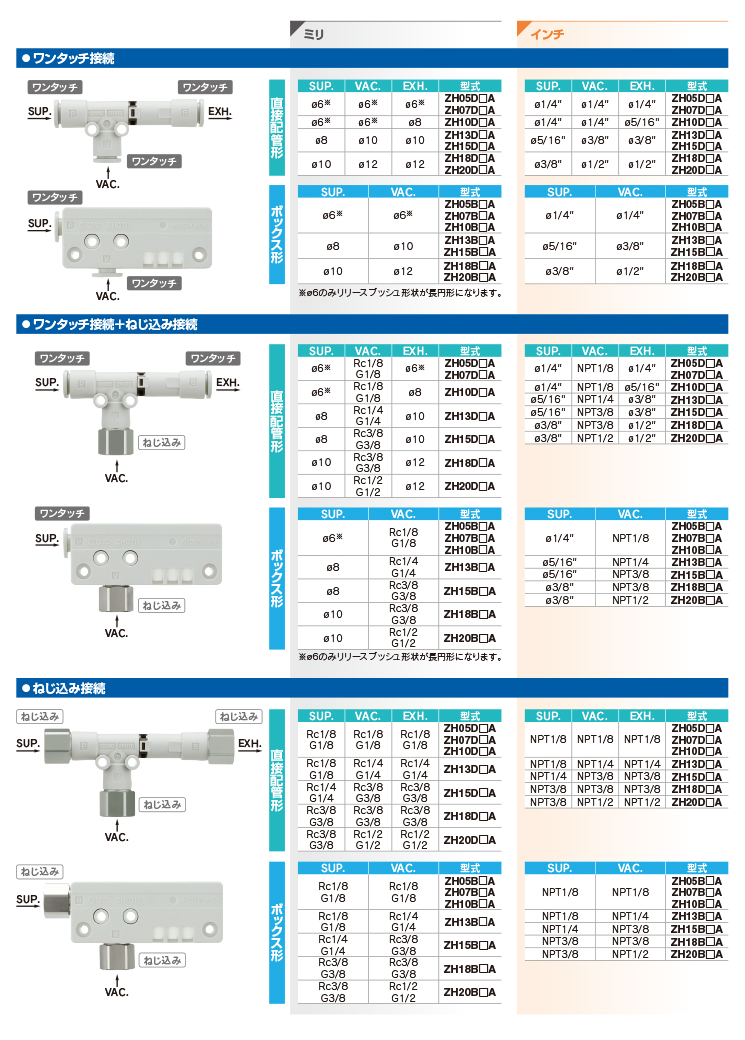

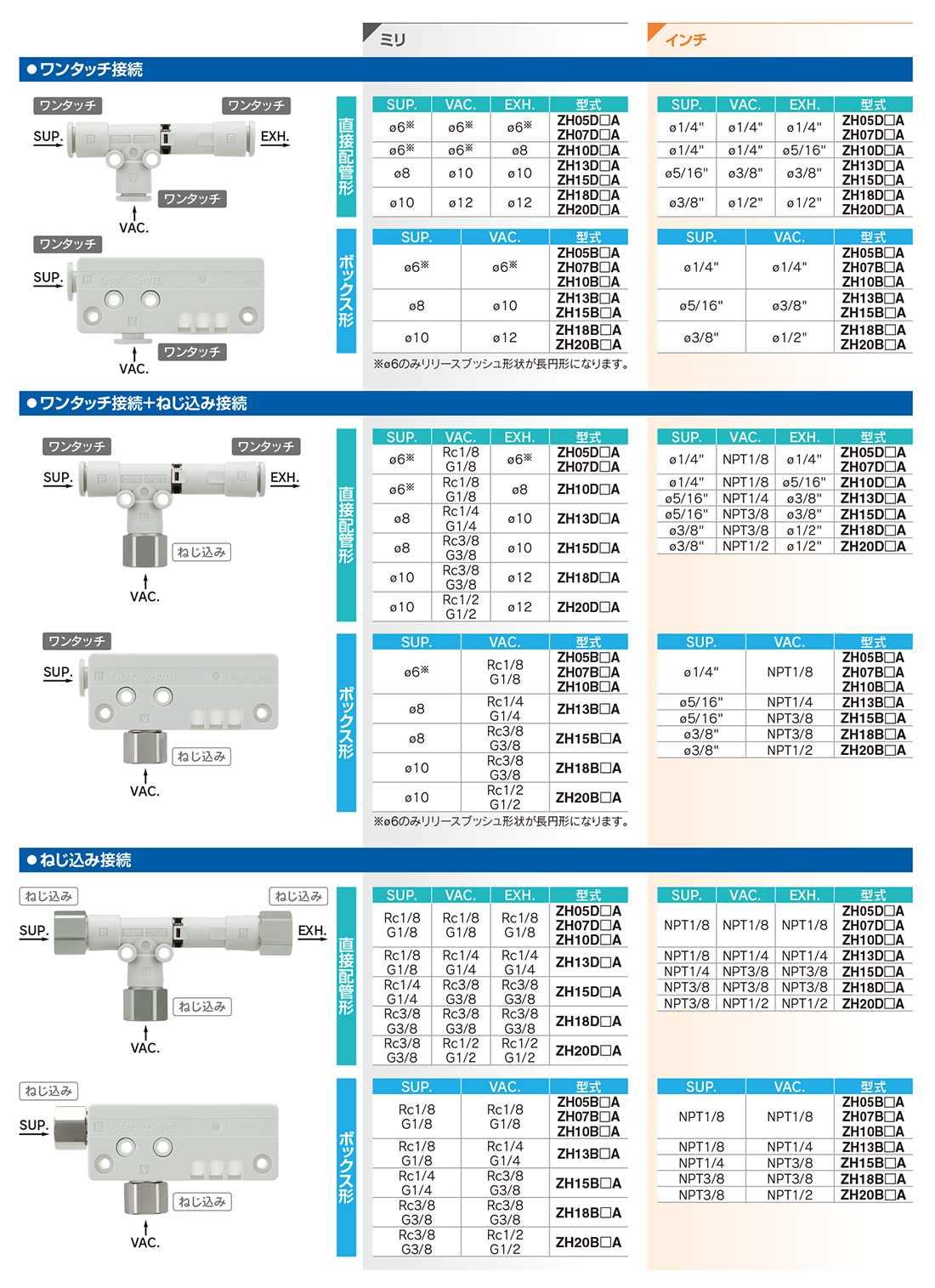

配管バリエーション
