レギュレータ

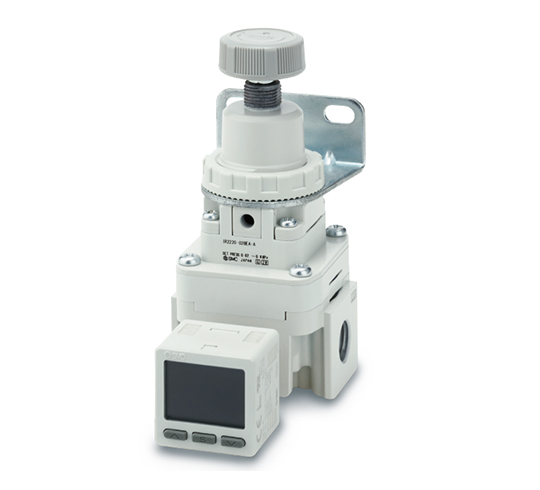

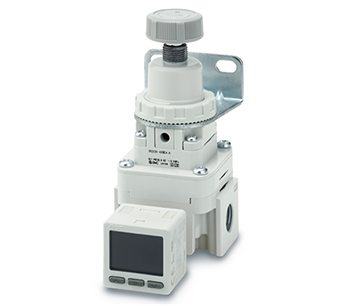

レギュレータ IR1200-A/2200-A/3200-A
-
?空気消費量：ブリードエア「0」
?大流量：最大約2倍(従來品比較)
?軽量：最大約27％削減(従來品比較)
?繰返し性：±1％(フルスパン)
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| シリーズ | 管接続口徑 | 設定圧力（MPa） |
|---|---|---|
| IR1200-A | 1/8 | 0.02～0.2 0.02～0.4 0.02～0.8 |
| IR2200-A | 1/4 | 0.02～0.2 0.02～0.4 0.02～0.8 |
| IR3200-A | 1/4，3/8，1/2 | 0.02～0.2 0.02～0.4 0.02～0.8 |
製品特長

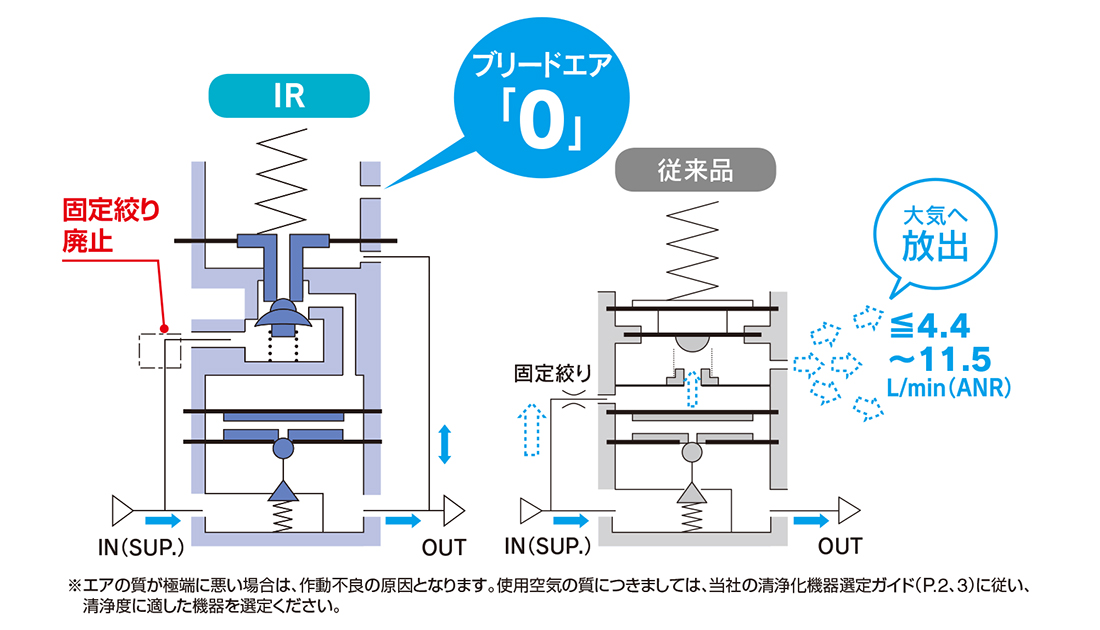

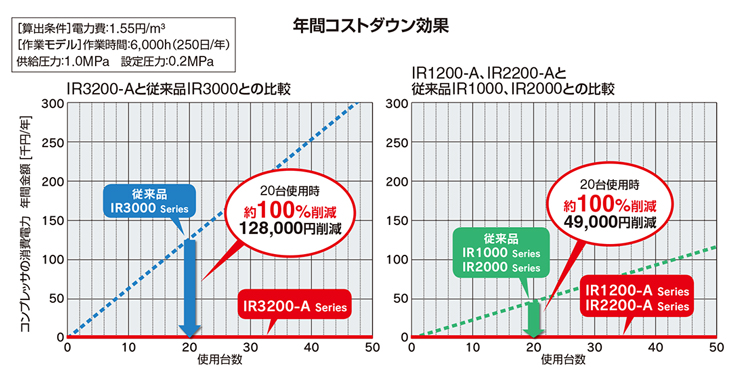

空気消費量を削減：ブリードエア「0」
獨自の新構造で空気消費量を削減

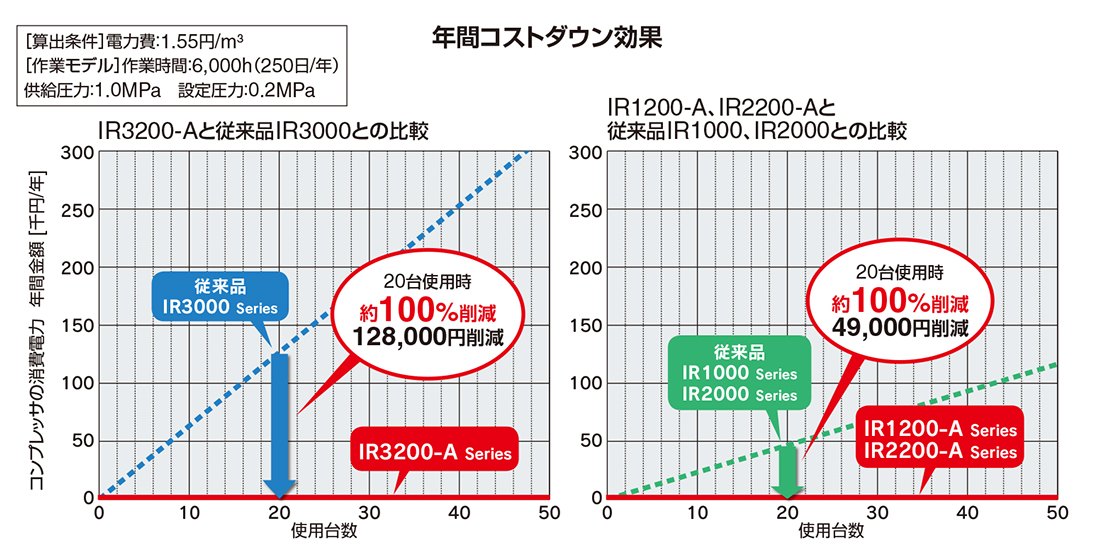

獨自の新構造で空気消費量を削減し、ランニングコストの削減に貢獻
固定絞りを廃止した新構造

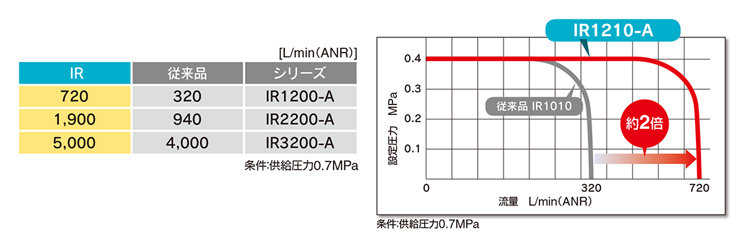

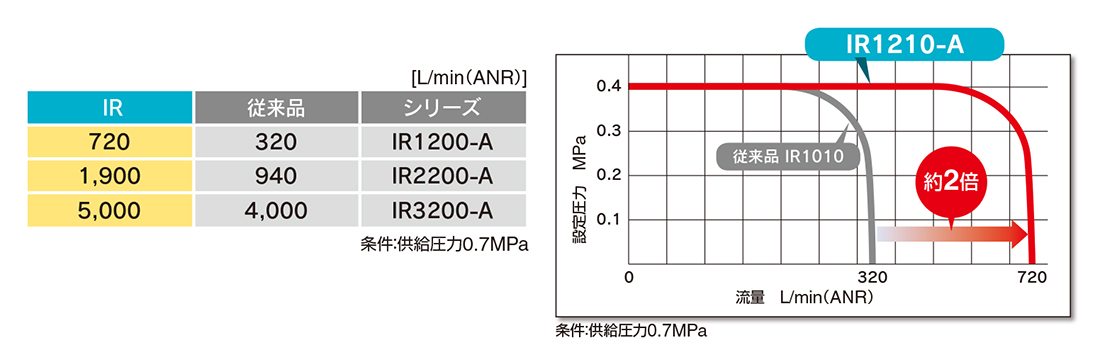

流量最大：約2 倍（當社従來品比）

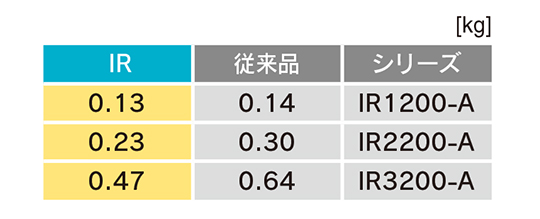

質量：最大27%削減
繰返し性：±1%（フルスパン）
従來機種との取付互換性を確保

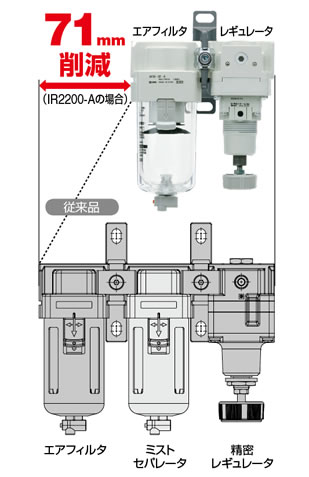

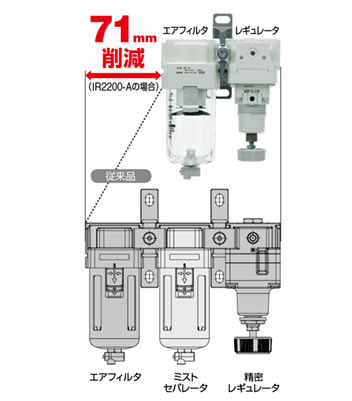

省スペース化を?qū)g現
固定絞りを廃止した新構造の採用により、ミストセパレータの設置が不要となりました。
デジタル圧力スイッチ付を標準化

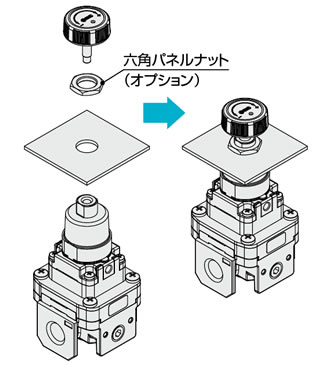

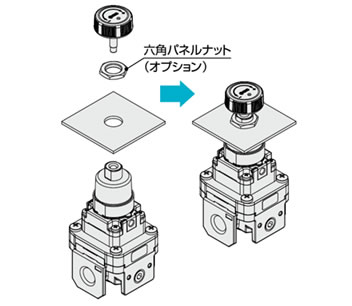

六角パネルナット取付
※従來品と互換性あり

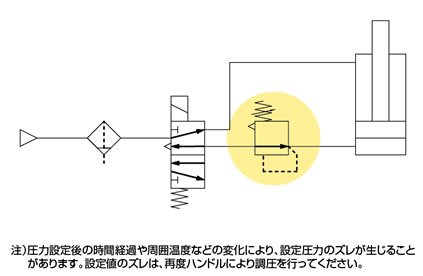

シリンダと電磁弁との間でも使用可能。

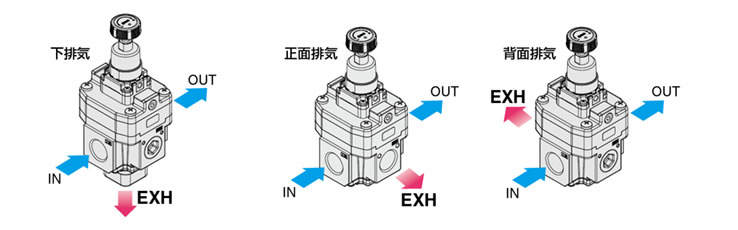

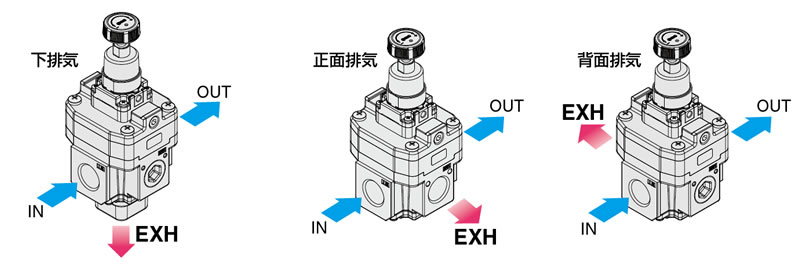

排気（EXH）方向選択可（IR3200-A シリーズ）
下方向、正面方向を新たに追加。

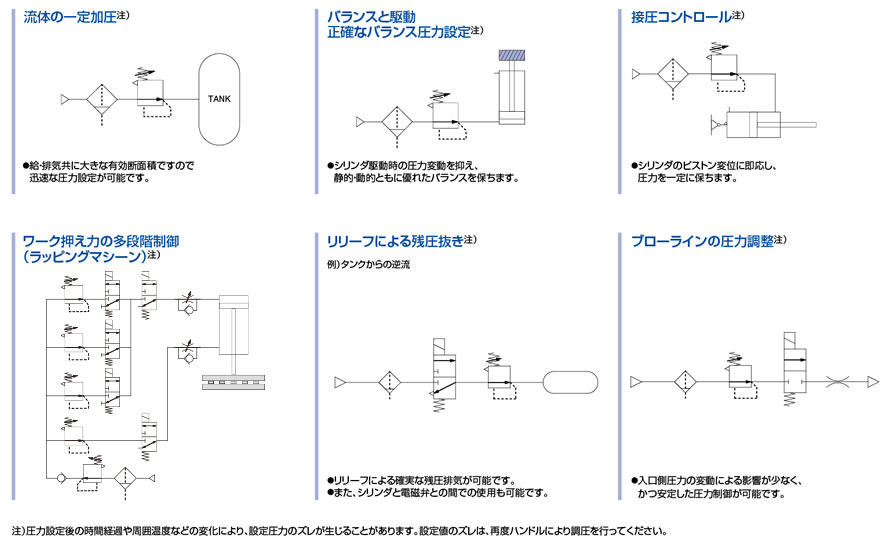

使用例

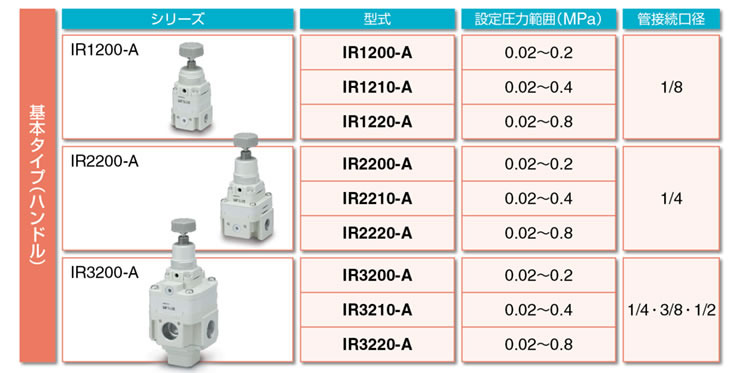

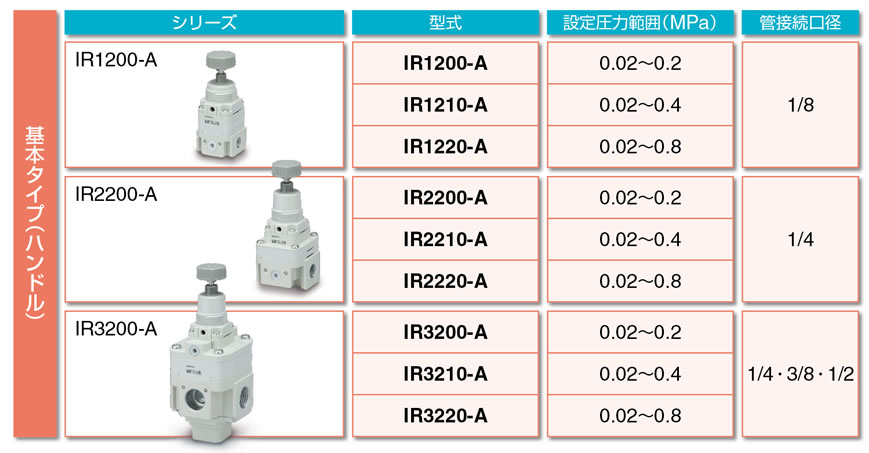

シリーズバリエーション
