モジュラタイプF.R.L/.エアコンビネーション
モジュラタイプF.R.L.コンビネーション AC-D
-
?フラットで一體感のあるデザイン
?視認性&耐環境性向上
2層構造透明ケースガードでケース全周をカバー
視認性向上：360°
?工具不要
エレメント交換時の作業性向上(AF-Dのみ)
?アタッチメント
スペーサ：Y200-D、Y300-D、Y400-D
ブラケット付スペーサ：Y200T-D、Y300T-D、Y400T-D
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら モジュラタイプF.R.L.コンビネーション AC-D
取扱説明書
シリーズ 検索結果を表示 AC20～60-D 検索結果を表示 AC20A～60A-D 検索結果を表示 AC20B～60B-D 検索結果を表示 AC20C～40C-D 検索結果を表示 AC20D～40D-D 検索結果を表示
安全上のご注意 F.R.L/共通注意事項 製品選定ガイド 特定開発品情報 特長 グリーン対応（RoHS） 新舊モジュラ連結用スペーサおよびブラケット付スペーサ取付可否一覧 関連機器 國際規格(ISO8573-1：2010)
| 名稱 | シリーズ | 管接続口徑 |
|---|---|---|
| エアフィルタ?レギュレータ? ルブリケータ | AC20～60-D | 1/8，1/4，3/8，1/2，3/4，1 |
| フィルタレギュレータ? ルブリケータ | AC20A～60A-D | 1/8，1/4，3/8，1/2，3/4，1 |
| エアフィルタ?レギュレータ | AC20B～60B-D | 1/8，1/4，3/8，1/2，3/4，1 |
| エアフィルタ?ミストセパレータ? レギュレータ | AC20C～40C-D | 1/8，1/4，3/8，1/2 |
| フィルタレギュレータ? ミストセパレータ | AC20D～40D-D | 1/8，1/4，3/8，1/2 |
製品特長
フラットで一體感のあるデザイン

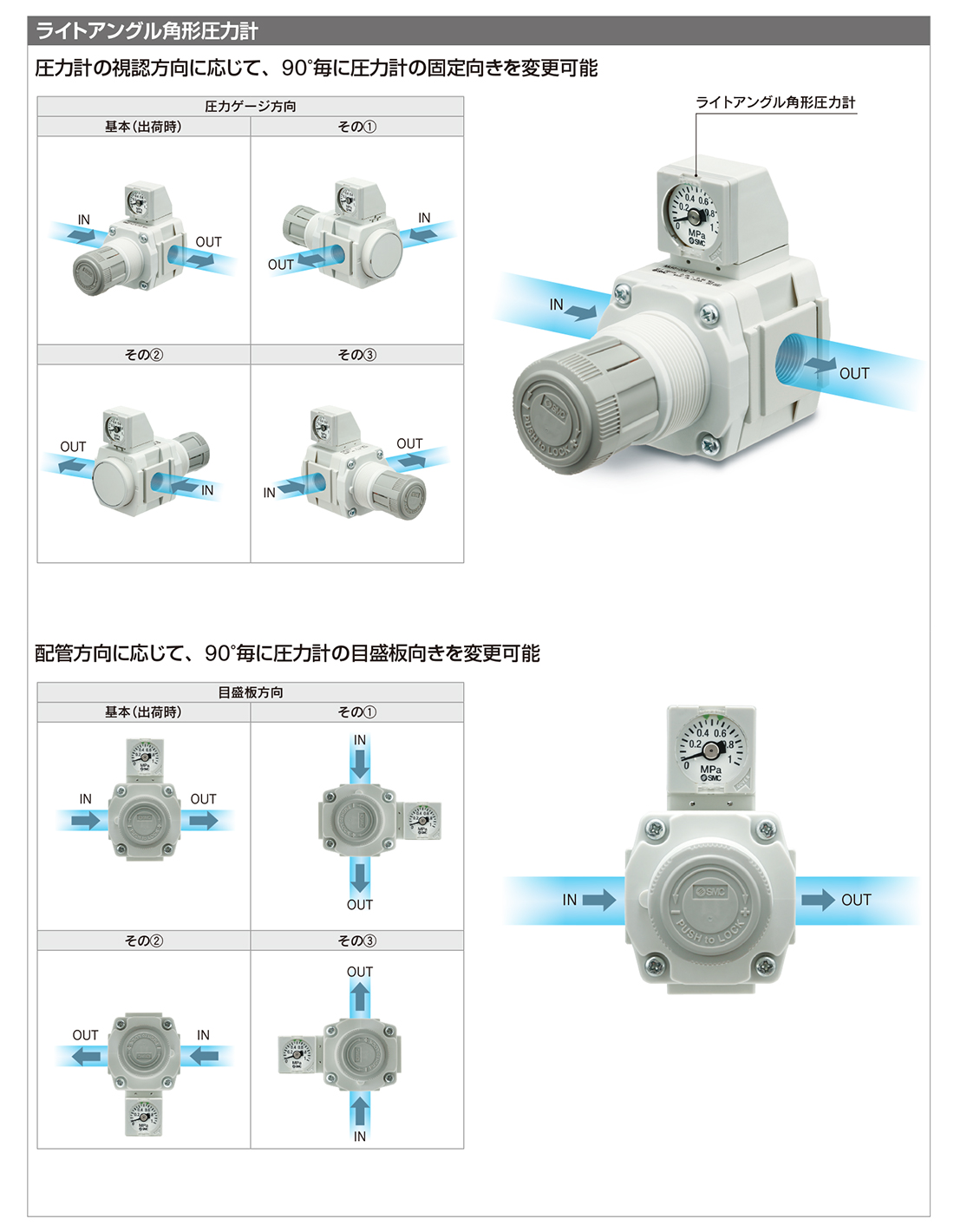

ライトアングル角形圧力計／アタッチメントを追加 New
透明ケースガード採用
耐環境性向上 透明ケースガードで全周保護が可能！
視認性向上：360°
-
工具不要
エレメント交換時の作業性向上
※AF20-D?AF40-Dのみ
選べる圧力計、操作しやすいハンド形狀
取付(単體)
シリーズ構成

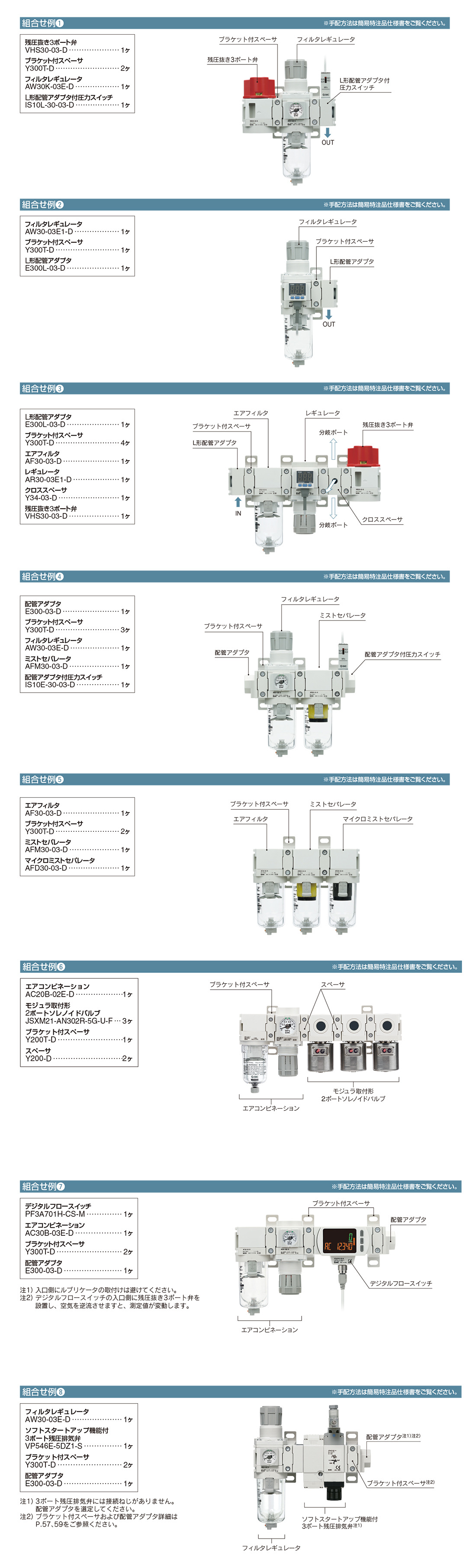

モジュラコンビネーション一覧
アタッチメント一覧
省スペース／配管工數削減
配管の自由度向上
圧力計視認方向の自由度向上
配管の自由度向上
サイズ変換が可能
?処理空気量UP ?メンテナンスサイクル拡大
簡易特注システム
お客様の特注仕様のご要望に素早くお応えします
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。 詳細はこちら
簡易特注例
