2?3ポートソレノイドバルブ／エアオペレートバルブ

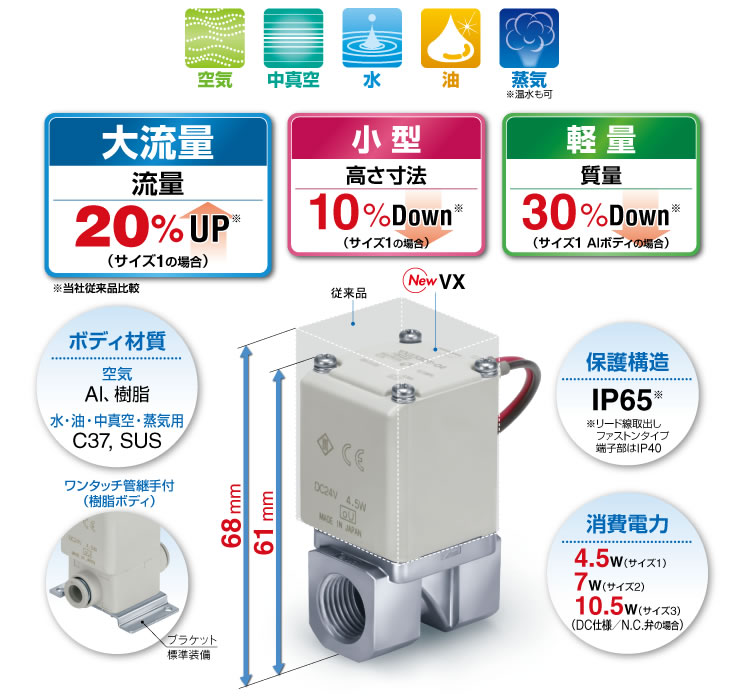

直動形2ポートソレノイドバルブ VX2
-
?空気?中真空?水?油?蒸気（溫水も可）
?流量20％UP※
?高さ寸法10％Down※
?質量30％Down※
?ボディ材質：Al、樹脂、C37、 SUS
?ワンタッチ管継手付（樹脂ボディ）を用意。
※當社従來品比較。
?マニホールド型式：VVX21，VVX22，VVX23
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 直動形2ポートソレノイドバルブ VX2
取扱説明書
シリーズ 検索結果を表示 VX21/22/23 検索結果を表示 直動形2ポートソレノイドバルブ VX2
自己宣言書
シリーズ 検索結果を表示 VX21/22/23 検索結果を表示

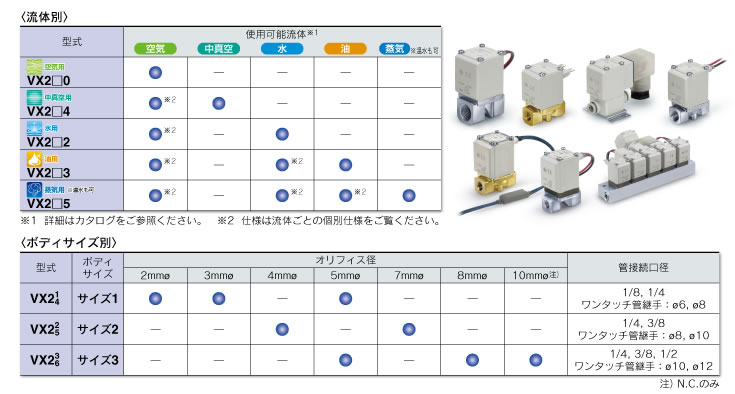

| シリーズ | 弁形式 | 管接続口徑 | オリフィス徑（mmφ） |
|---|---|---|---|
| VX21/22/23 | N.C.／N.O. | 1/8～1/2 φ6～φ12 | 2～10 |
製品特長

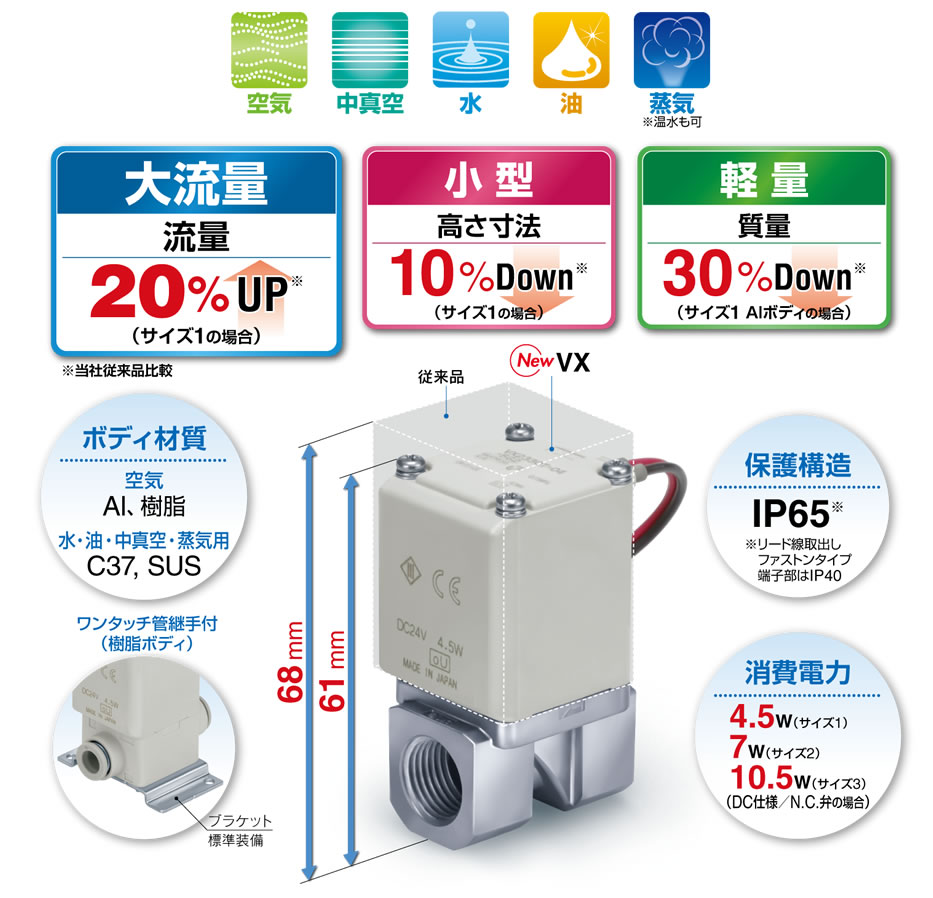

大流量?小型?軽量
ボディ材質：Al、樹脂（空気）、C37, SUS（水?油?中真空?蒸気用）
保護構造：IP65
（リード線取出し平形ターミナルタイプ端子部はIP40）
消費電力：4.5W（サイズ1）、7W（サイズ2）、10.5W（サイズ3）
（DC仕様／N.C.弁の場合）
配管バリエーション：ねじ配管、ワンタッチ管継手
全波整流器タイプ（AC仕様：絶縁種別 B種／H種）

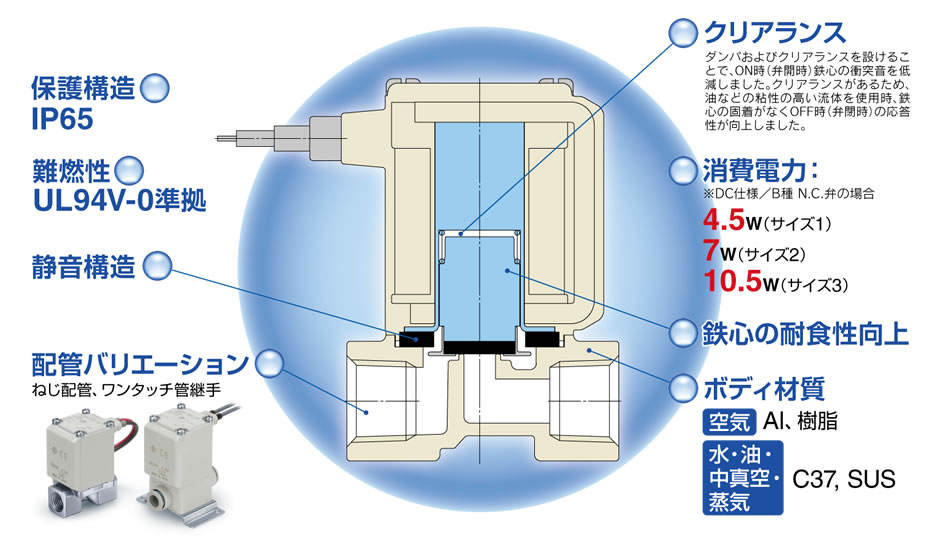

?耐久性向上
特殊構造により壽命向上（従來クマトリコイル比較）
?OFF応答性向上
特殊構造により油など粘性の高い流體で使用時のOFF応答性を向上
?うなり音低減
全波整流によってDC化することにより、うなり音を低減
?靜音構造
特殊構造により作動時の金屬音を低減
?皮相電力低減
※B種／N.C.弁の場合
10VA→7VA（サイズ1） 20VA→9.5VA（サイズ2） 32VA→12VA（サイズ3）
-

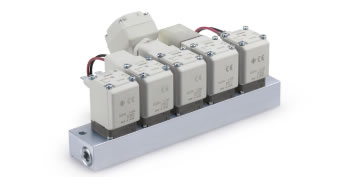

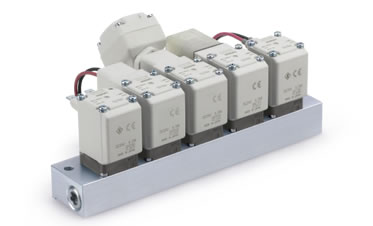

マニホールド
材質：ボディ／PPS?ベース／Al?シール／NBR, FKM
-
ソレノイドコイル種類

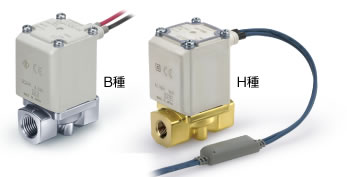

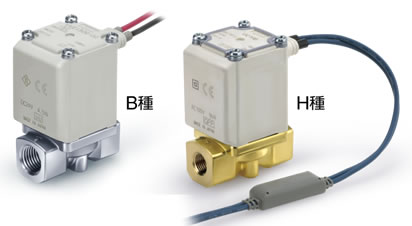

?絶縁種別 B種?H種
?使用流體溫度
B種／max.60℃ H種／max.183℃
-

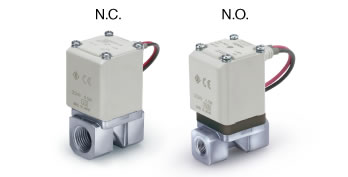

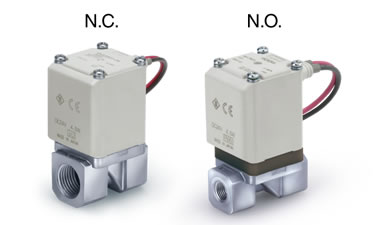

弁形式

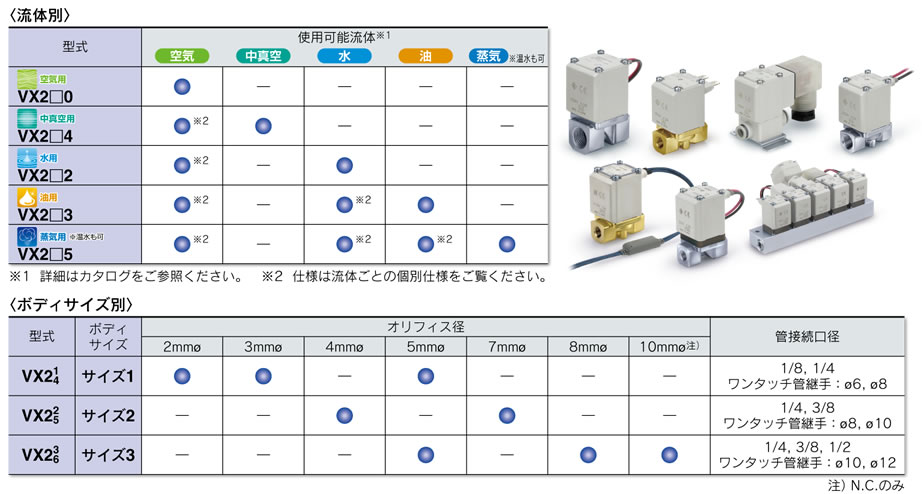

バリエーション
