エアシリンダ
ISOシリンダ C85
エアシリンダ C75
-
?ISO規格（6432）準拠 (C85)
?取付支持金具、ロッド先端金具、オートスイッチ付の品番を設定
シリンダと金具を別々に手配する手間が省け工數削減に貢獻します。
?オートスイッチ位置微調整が容易
?スイッチブラケット透明化によるインジケータランプ視認性向上
?オートスイッチ付
C85シリーズ：CD85、CD85W、CD85K、CD85R
C75シリーズ：CD75、CD75W、CD75K、CD75R
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

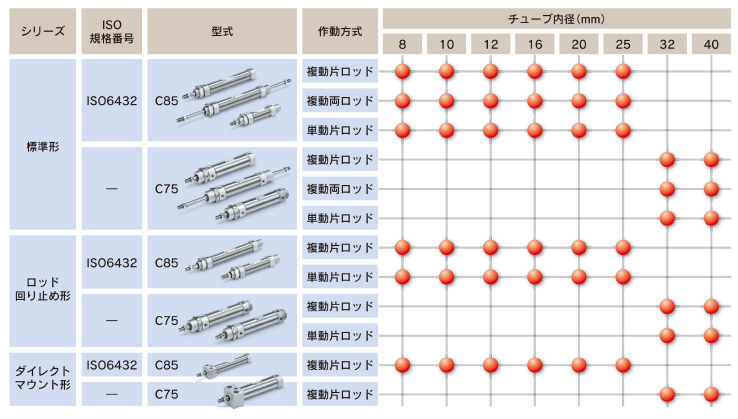

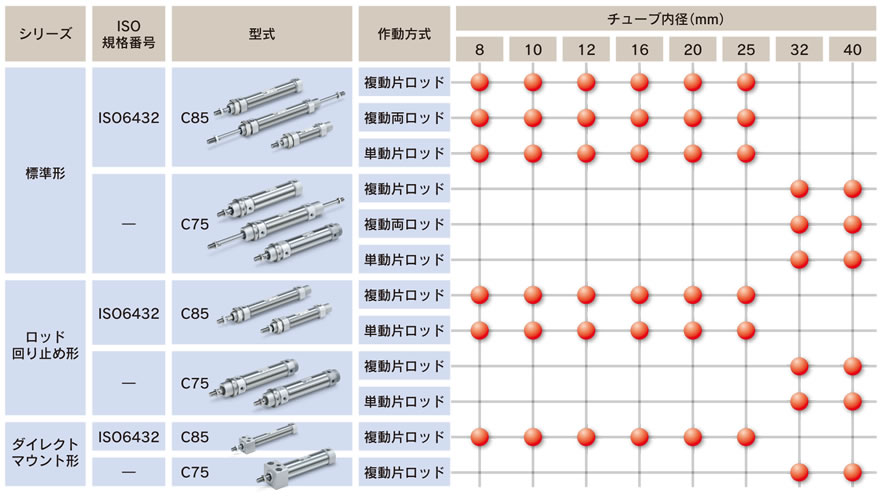

| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | C85 | 複動片ロッド | 8，10，12，16，20，25 |
| 標準形 | C85 | 複動両ロッド | 8，10，12，16，20，25 |
| 標準形 | C85 | 単動片ロッド | 8，10，12，16，20，25 |
| ロッド回り止め形 | C85 | 複動片ロッド | 8，10，12，16，20，25 |
| ロッド回り止め形 | C85 | 単動片ロッド | 8，10，12，16，20，25 |
| ダイレクトマウント形 | C85 | 複動片ロッド | 8，10，12，16，20，25 |
| 標準形 | C75 | 複動片ロッド | 32，40 |
| 標準形 | C75 | 複動両ロッド | 32，40 |
| 標準形 | C75 | 単動片ロッド | 32，40 |
| ロッド回り止め形 | C75 | 複動片ロッド | 32，40 |
| ロッド回り止め形 | C75 | 単動片ロッド | 32，40 |
| ダイレクトマウント形 | C75 | 複動片ロッド | 32，40 |
製品特長

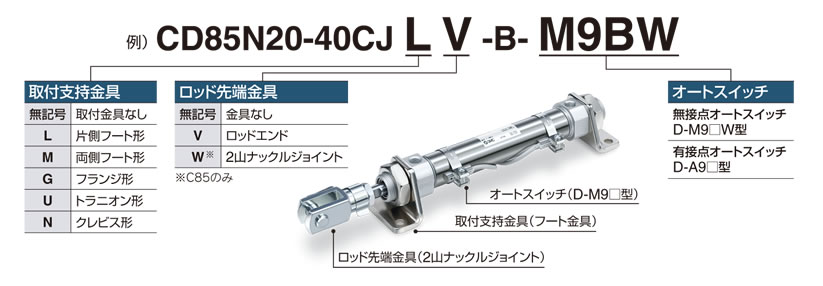

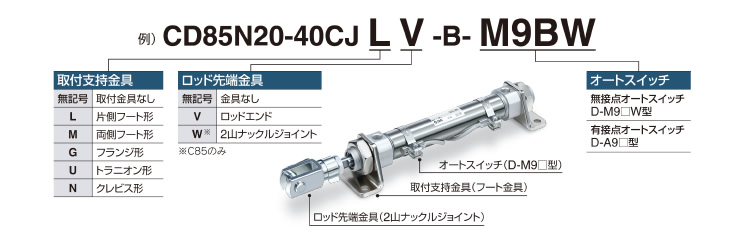

取付支持金具、ロッド先端金具、オートスイッチ付の品番を設定
シリンダと金具を別々に手配する手間が省け工數削減に貢獻します。

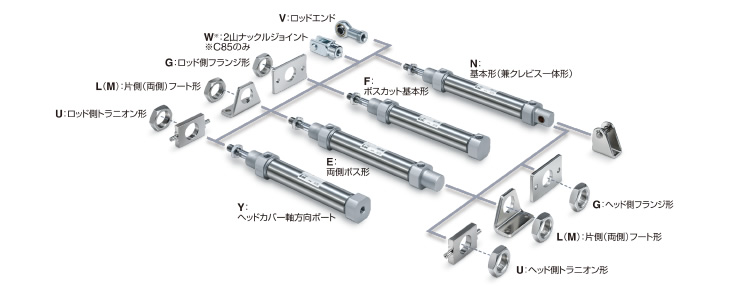

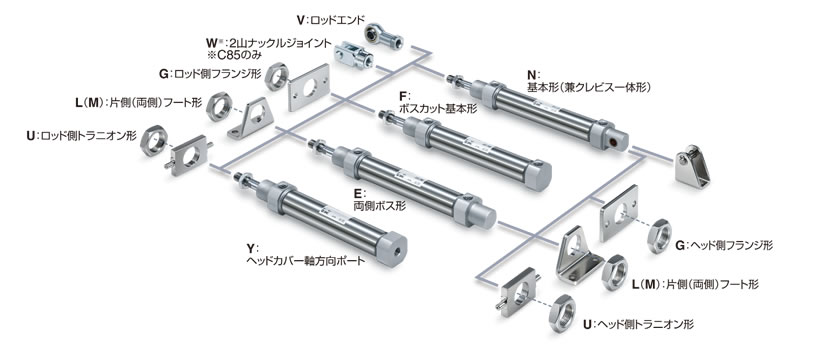

豊富な取付支持金具
?設置狀況に合った取付支持が可能
?取付け自由度の向上

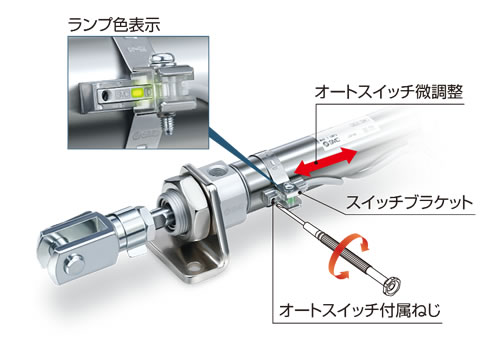

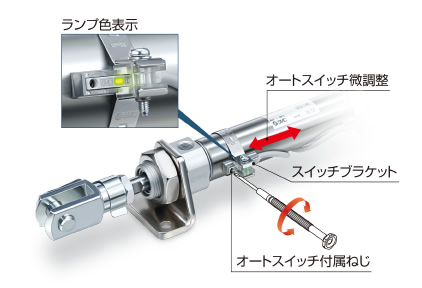

オートスイッチ位置微調整が容易
オートスイッチ付屬ねじのみ緩めることでオートスイッチ位置の微調整が可能になりました。
スイッチブラケット透明化によるインジケータランプ視認性向上
オーダーメイド設定
?ロッド先端形狀変更：-XA0 ?30
?耐熱シリンダ（?10 ?150℃）：-XB6
?材質ステンレス鋼：-XC6 □ 等追加
シリーズバリエーション
