2?3ポートソレノイドバルブ／エアオペレートバルブ
高圧水用パイロット形2ポートソレノイドバルブ JSXH-X2
-
?10MPaまで使用可能
高圧洗浄、噴水、噴霧
?耐環境性を向上したIP67構造(DIN形ターミナルはIP65)
?オリフィス徑（mm?）：12
?流量特性（Kv）：1.7（口徑3/8）、1.9（口徑1/2）
?容易なメンテナンス
クリップを外すだけでコイル交換が可能
?消費電力：8W
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。 高圧水用パイロット形2ポートソレノイドバルブ JSXH-X2
取扱説明書
シリーズ タイプ 検索結果を表示 JSXH-X2 パイロット形 検索結果を表示 高圧水用パイロット形2ポートソレノイドバルブ JSXH-X2
自己宣言書
シリーズ タイプ 検索結果を表示 JSXH-X2 パイロット形 検索結果を表示
| シリーズ | タイプ | 弁形式 | 管接続口徑 | オリフィス徑（mmφ） |
|---|---|---|---|---|
| JSXH-X2 | パイロット形 | N.C. | 3/8，1/2 | 12 |
製品特長
10MPaまで使用可能
オリフィス徑（mm?）：12
流量特性（Kv）：1.7（口徑3/8）、1.9（口徑1/2）
消費電力：8W
質量：960g（口徑：3/8）、920g（口徑：1/2）

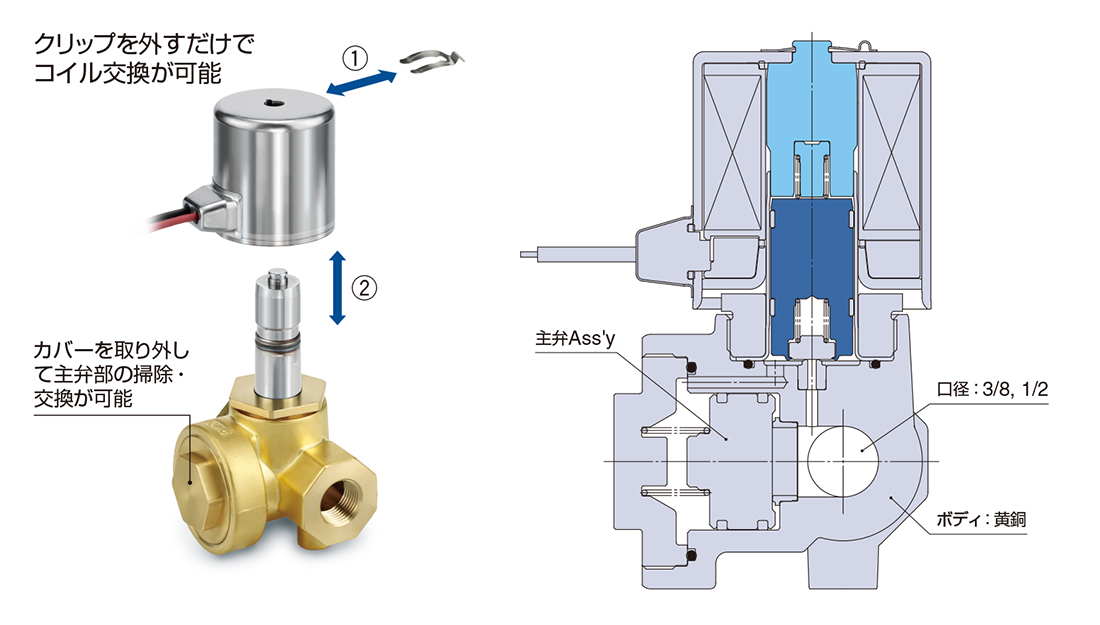

容易なメンテナンス
クリップを外すだけでコイル交換が可能

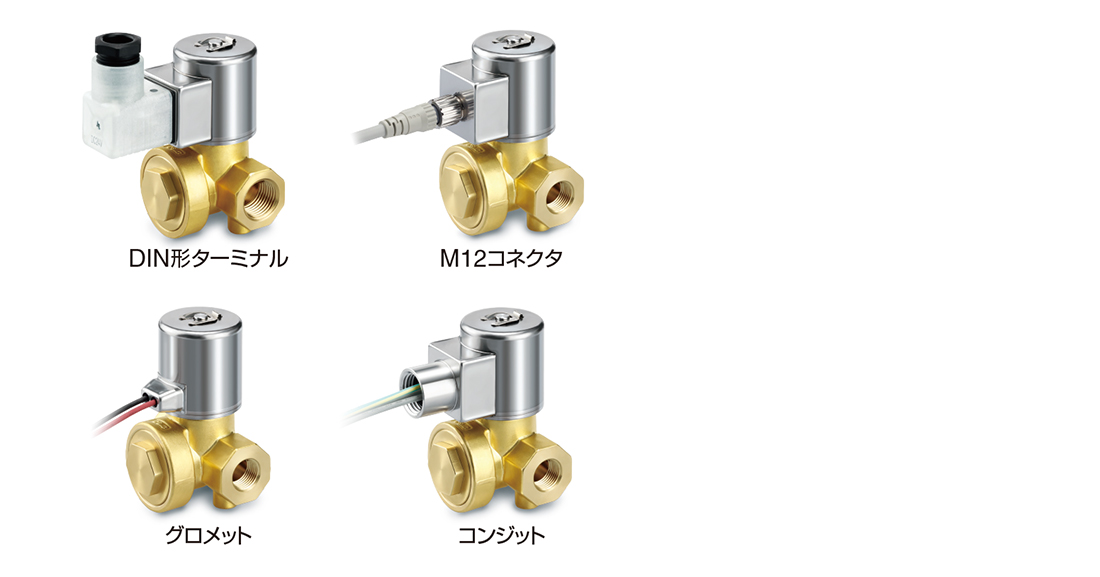

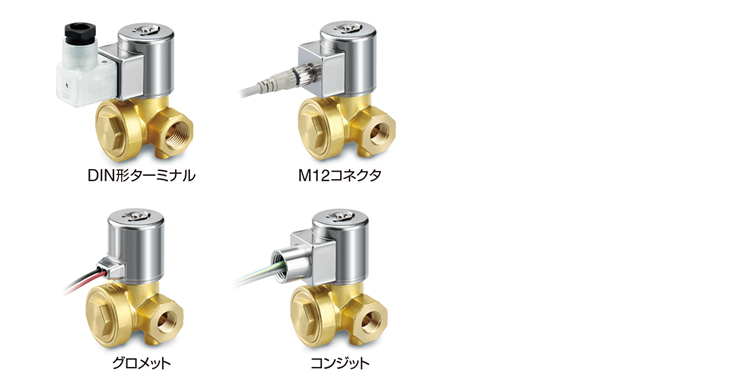

リード線取出バリエーション

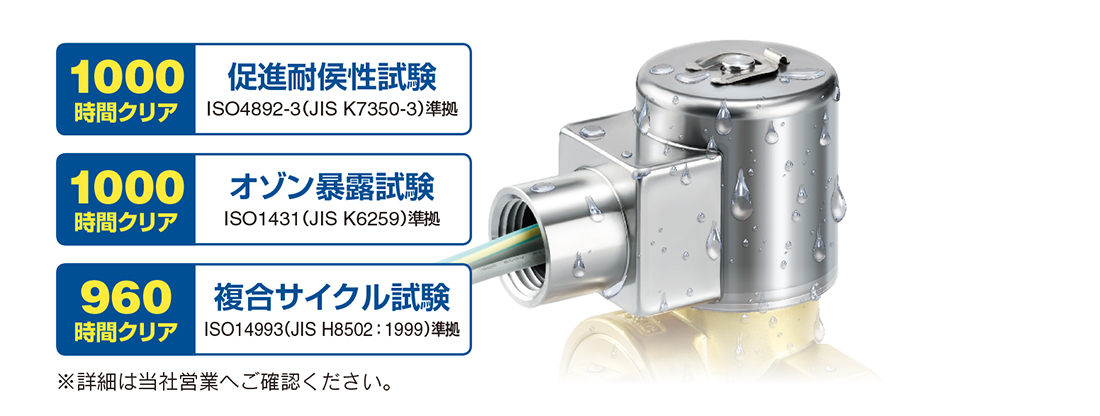

耐環境性能向上
?IP67構造で防塵防水
?ステンレスコイルカバー採用

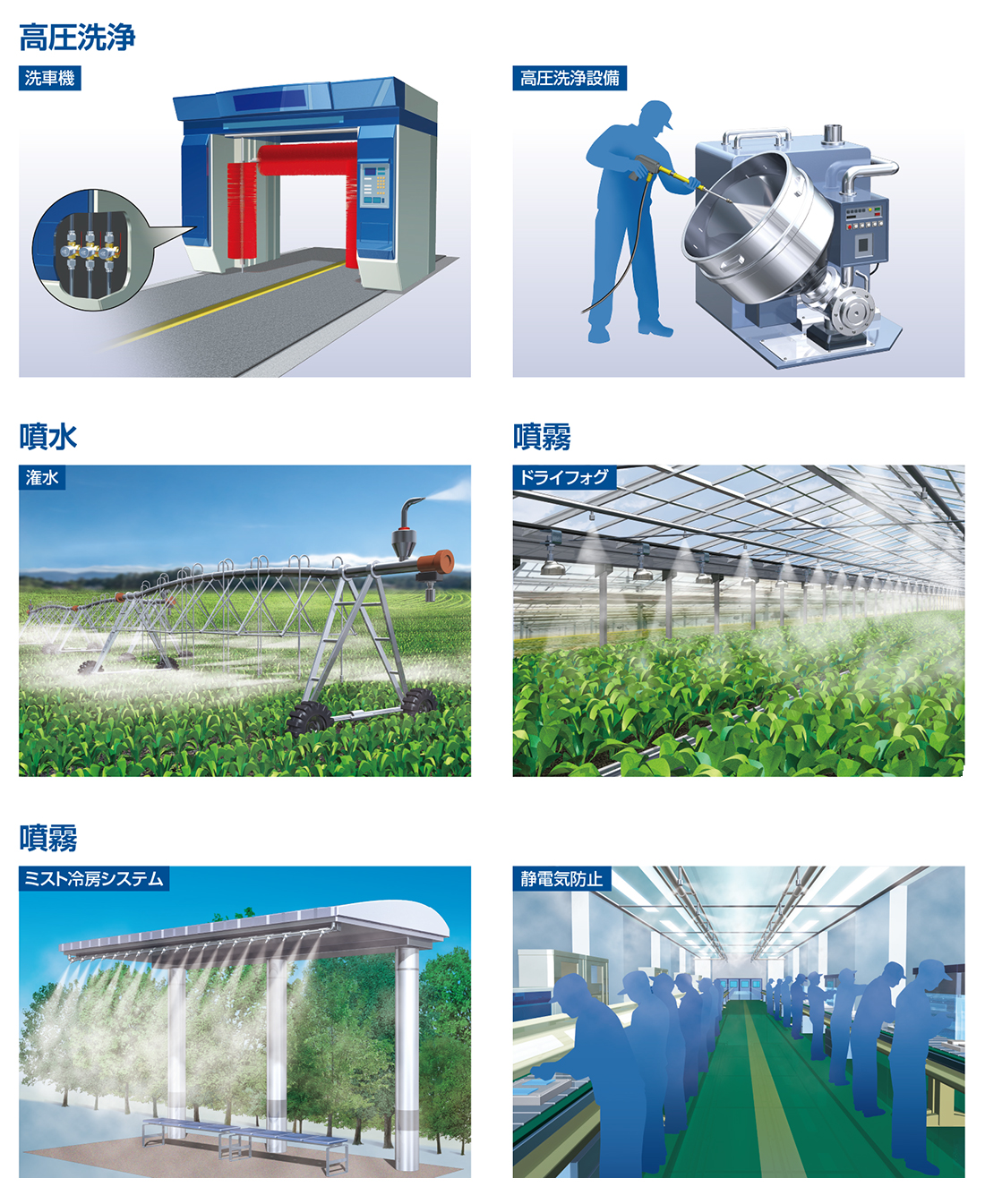

用途例
