標準形エアシリンダ（丸形）
エアシリンダ／ショートタイプ CG3/CDG3
-
?全長を最大51mm短縮、質量最大24％削減。（CG1との比較）
?ロッド先端めねじを標準化。
?オートスイッチ付（CDG3シリーズ：CDG3）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら エアシリンダ／ショートタイプ CG3/CDG3
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 CG3 複動片ロッド 検索結果を表示 エアシリンダ／ショートタイプ CG3/CDG3
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XA0～XA30 簡易特注 ロッド先端形狀変更 PDF
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | CG3 | 複動片ロッド | 20，25，32，40，50，63，80，100 |
製品特長

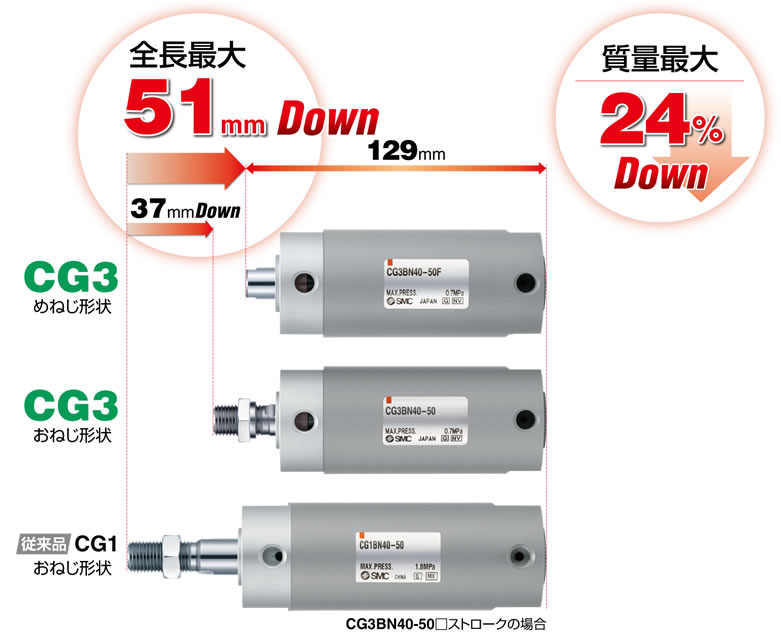

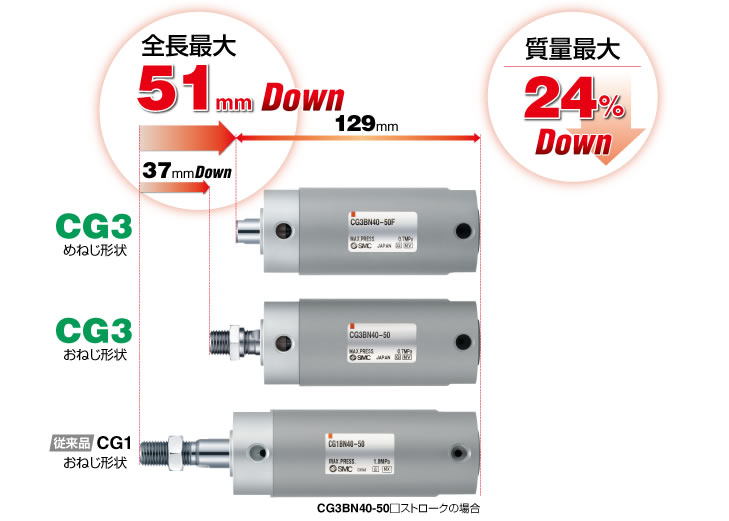

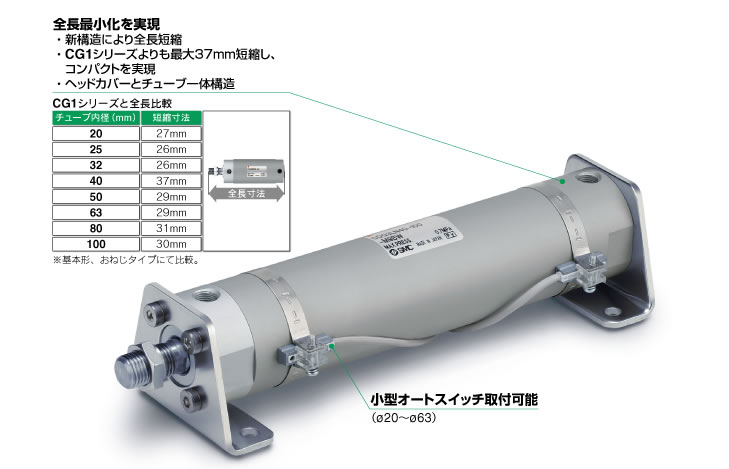

全長を短縮し最小化を実現！

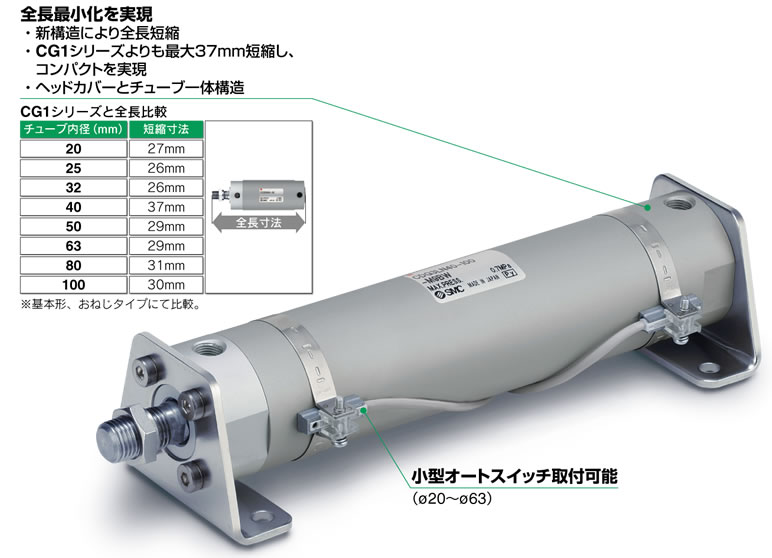

新構造でコンパクト化を実現！
省スペース効果でさらに裝置コンパクト化に貢獻。

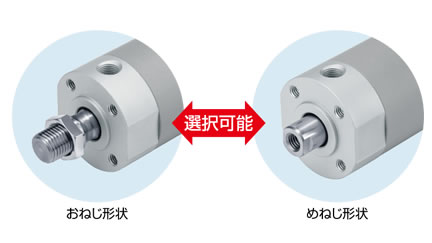

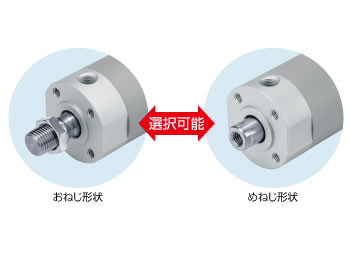

ロッド先端形狀めねじ標準化
標準型式內でおねじ、めねじの選択可能により使用用途を拡大しました。

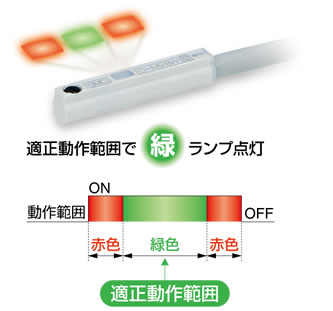

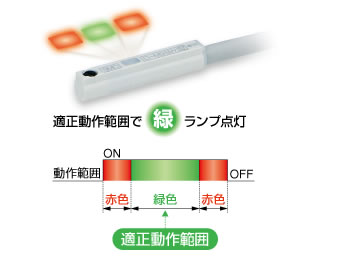

小型2色表示式無接點オートスイッチ取付可能
一目で適正位置の確認が可能。
調整時間の効率UPに。

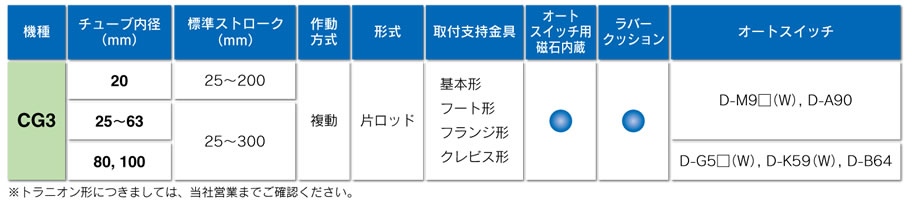

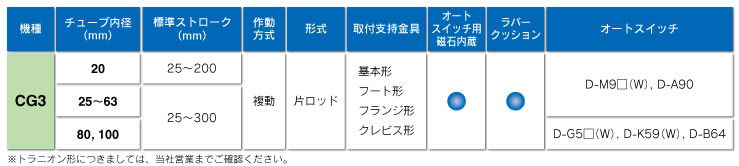

シリーズバリエーション
