汎用スピードコントローラ
ワンタッチ管継手付スピードコントローラ 薄形コンパクトタイプ JAS
-

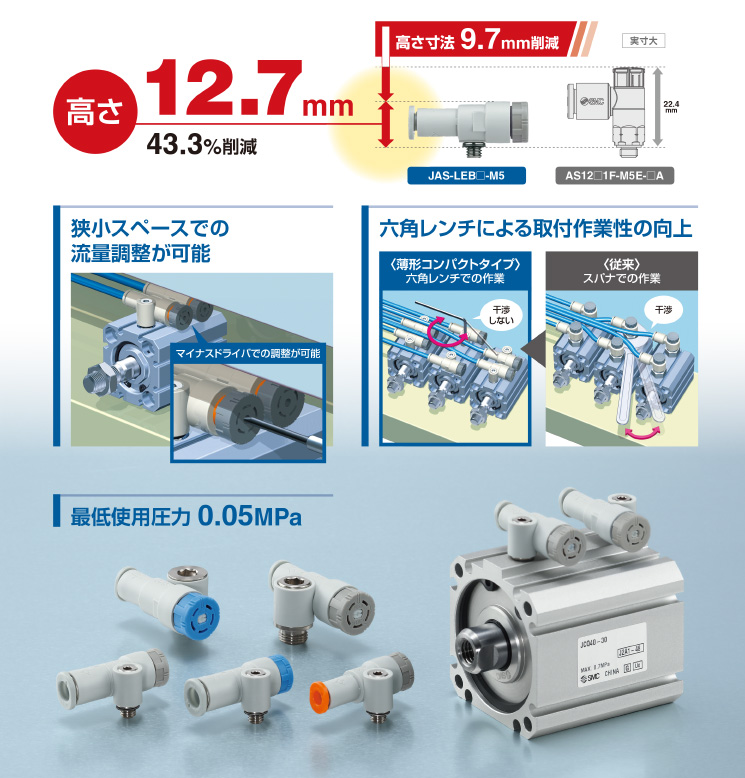

?高さ12.7mm、高さ寸法 9.7mm削減(43.3％削減)
狹小スペースでの流量調整が可能
六角レンチによる取付作業性の向上
?最低使用圧力 0.05MPa
?簡単プッシュロック式
?流量の再現性と操作性向上
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら ワンタッチ管継手付スピードコントローラ 薄形コンパクトタイプ JAS
取扱説明書
タイプ シリーズ 検索結果を表示 エルボタイプ JAS 検索結果を表示
| タイプ | シリーズ | シリンダ側 接続口徑 | 適用チューブ外徑 ミリサイズ | 適用チューブ外徑 インチサイズ |
|---|---|---|---|---|
| エルボタイプ | JAS | M3×0.5 M5×0.8 10-32UNF R, NPT, G 1/8 | φ3.2，φ4，φ6 | φ1/8''，φ5/32''，φ1/4'' |
製品特長

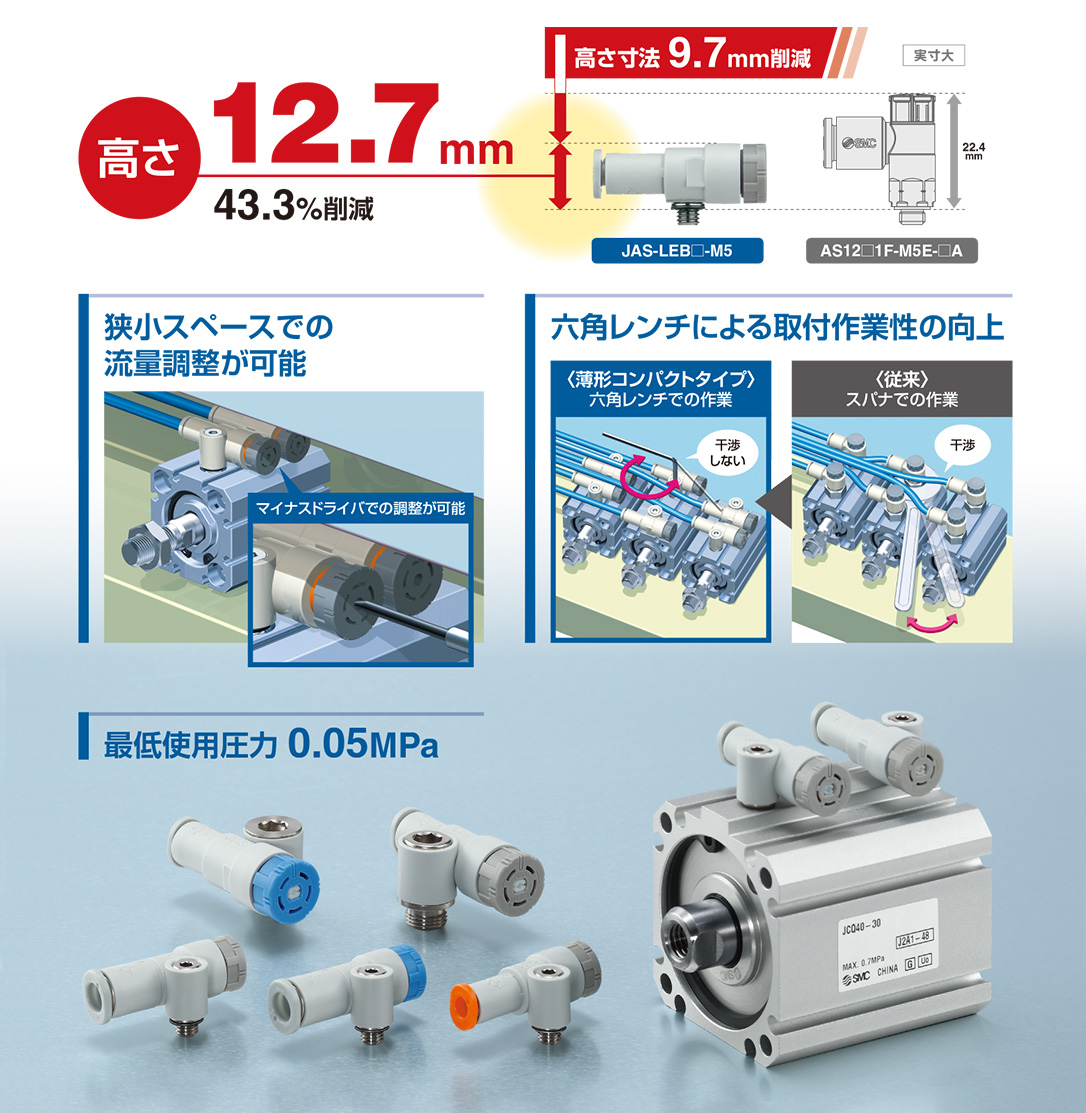

高さ12.7mm、高さ寸法 9.7mm 削減（43.3％削減）
-

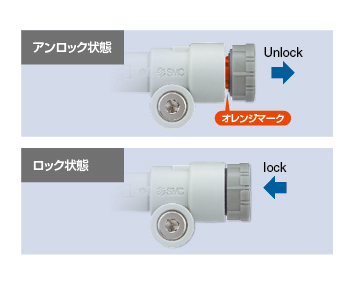

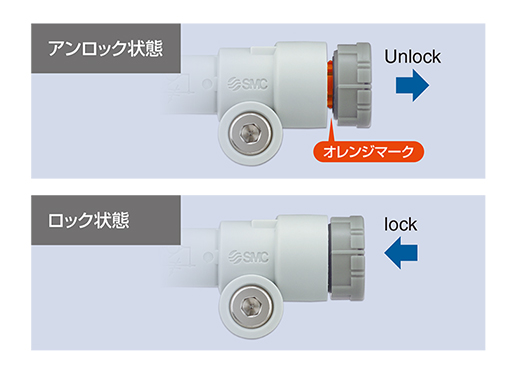

簡単プッシュロック式
オレンジマークによるロック?アンロック狀態の視認性向上。
-

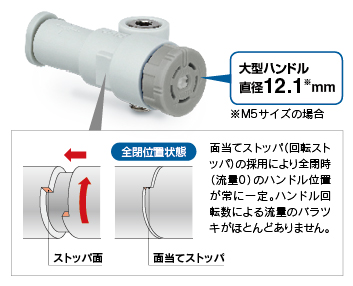

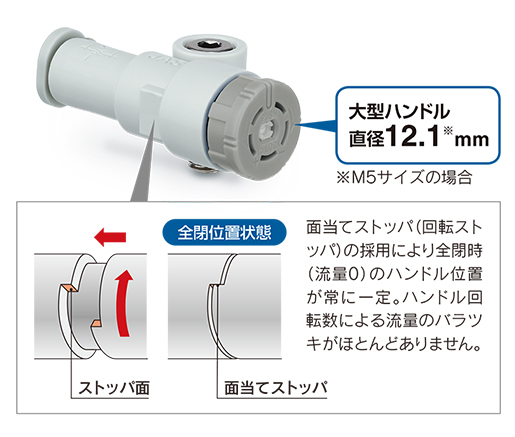

流量の再現性と操作性向上

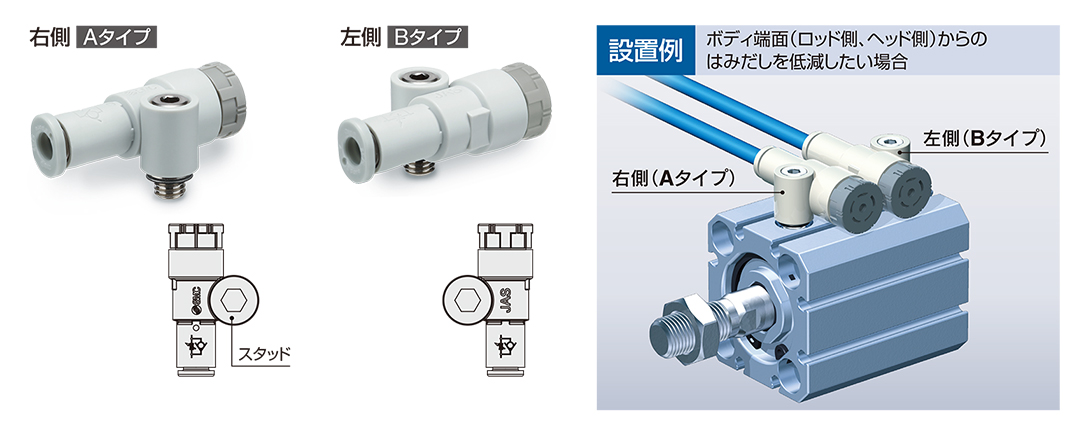

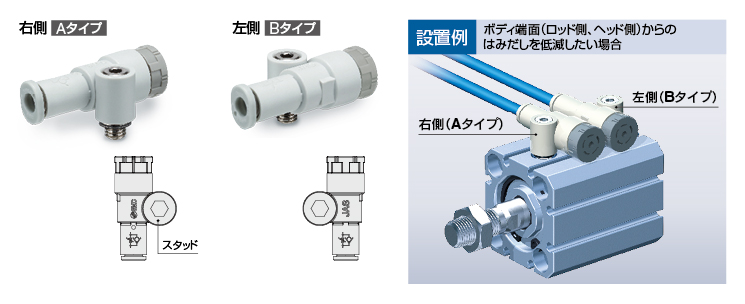

スタッド位置右側／左側タイプを用意

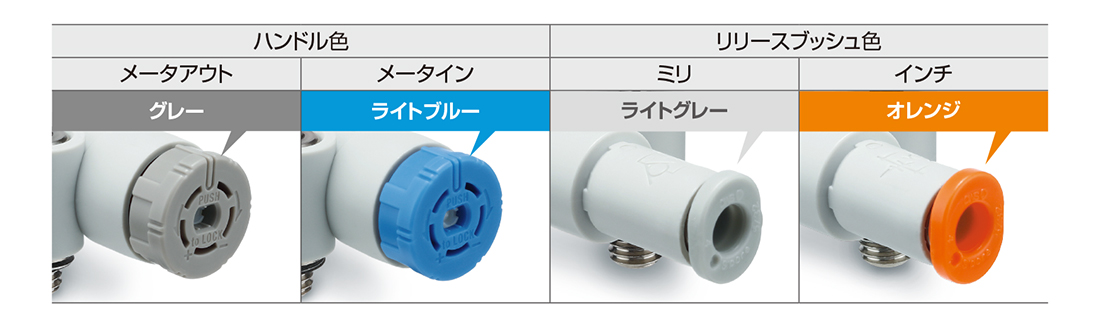

容易な識別

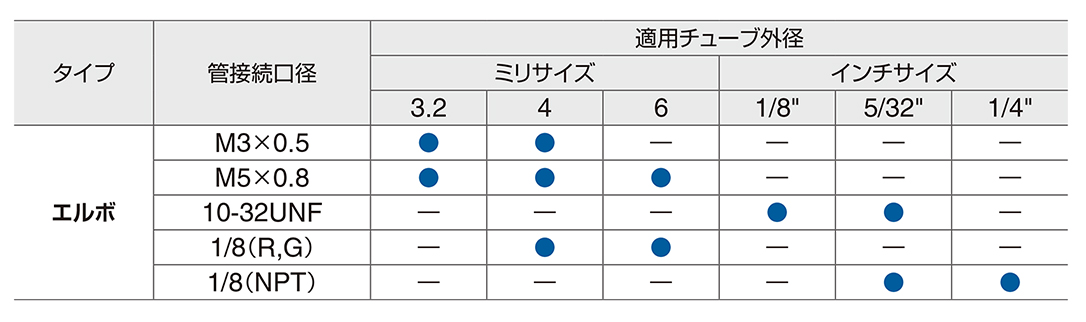

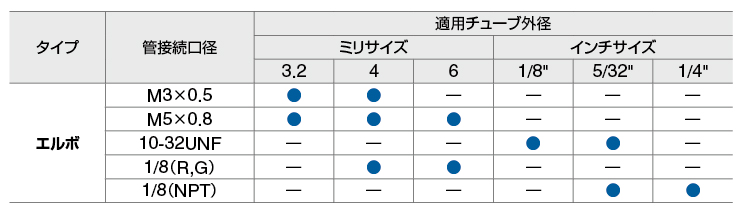

バリエーション
