メカニカルバルブ/中継機器

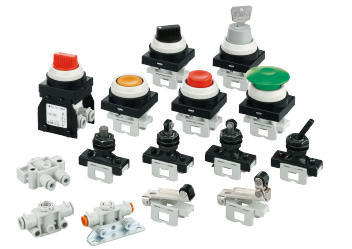

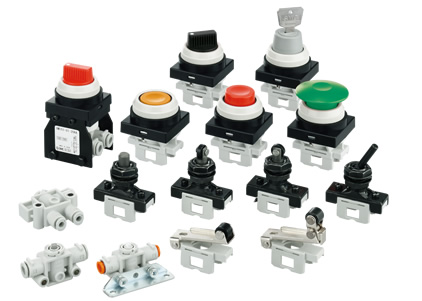

ワンタッチ管継手付2?3ポートメカニカルバルブ VM100F
-
?ワンタッチ管継手內蔵により省スペース&配管工數削減
?省スペース
ワンタッチ管継手內蔵により約35%削減（25.8mm削減）
?軽量化
ボディの樹脂化により80%削減（48g削減）

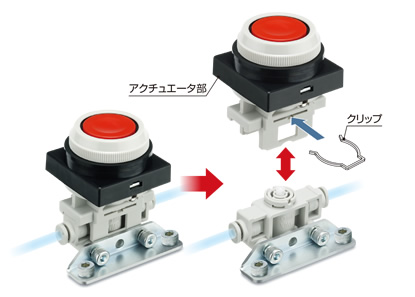

?アクチュエータ部の交換時の作業工數削減
ビスを使用しないクリップ方式のため交換が容易
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら ワンタッチ管継手付2?3ポートメカニカルバルブ VM100F
取扱説明書
シリーズ 検索結果を表示 VM100F 検索結果を表示
| 名稱 | シリーズ | ポート數 |
|---|---|---|
| メカニカル バルブ | VM100F | 2、3ポート |
製品特長
ワンタッチ管継手內蔵により省スペース& 配管工數削減
省スペース?軽量化

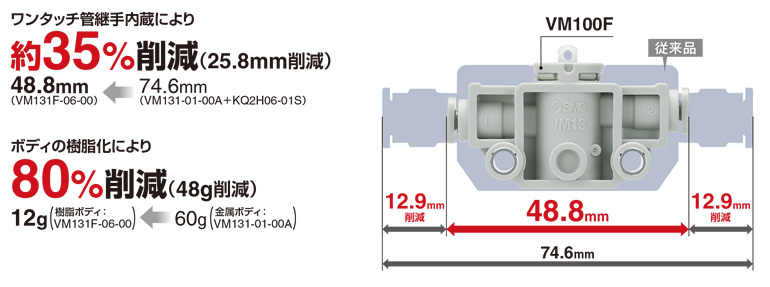

ワンタッチ管継手內蔵により約35% 削減（25.8mm 削減）

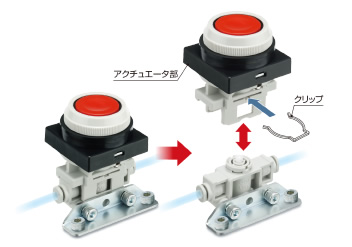

アクチュエータ部の交換時の作業工數削減
ビスを使用しないクリップ方式のため交換が容易
バリエーション
アクチュエータ種類
機械操作：5 種
手動操作：7 種

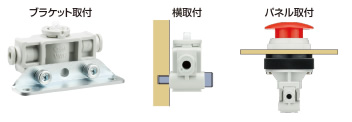

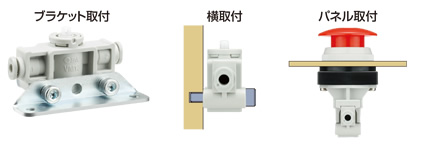

取付方法

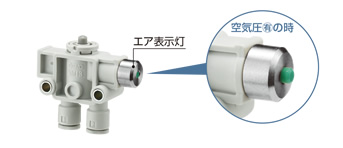

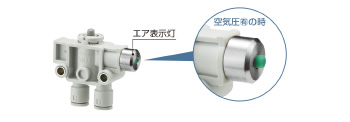

ミニチュア表示燈付（下配管のみ）
空気圧の有無の確認が可能

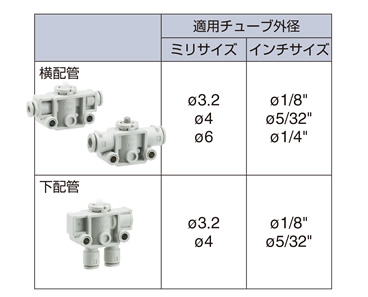

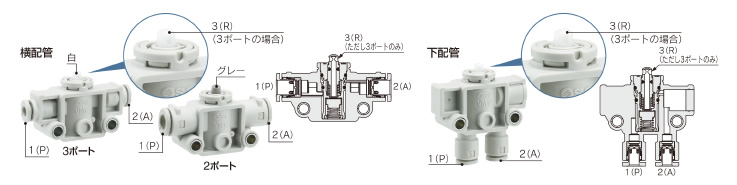

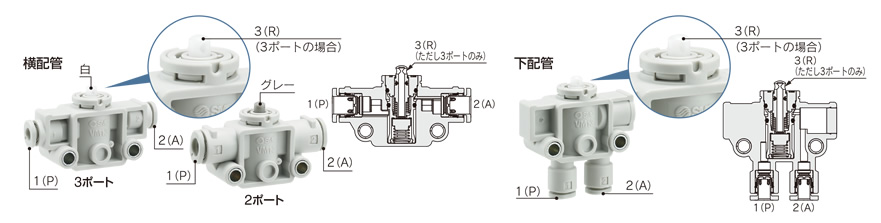

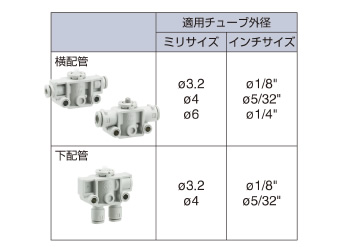

配管方法
従來品との取付互換あり
本體取付ピッチと高さ寸法同一
真空使用可
?100kPa ?0.7MPa

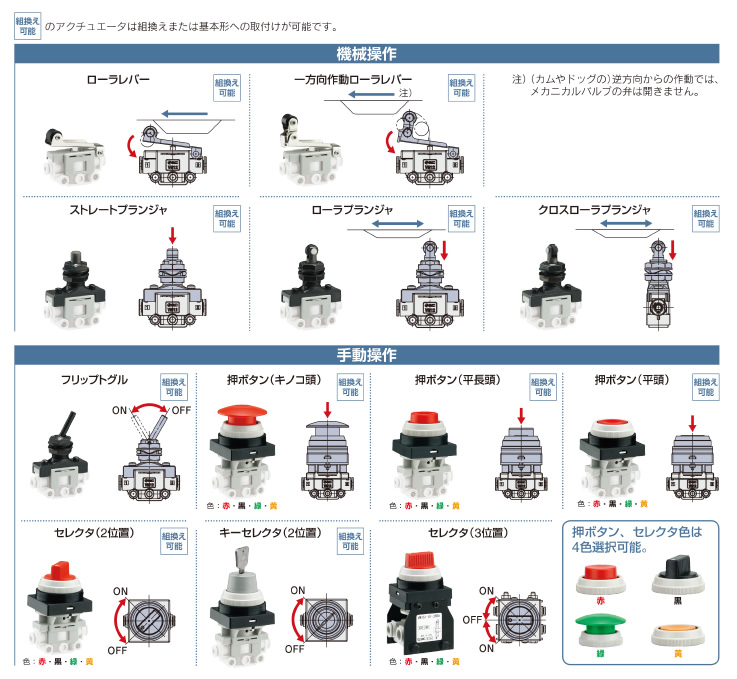

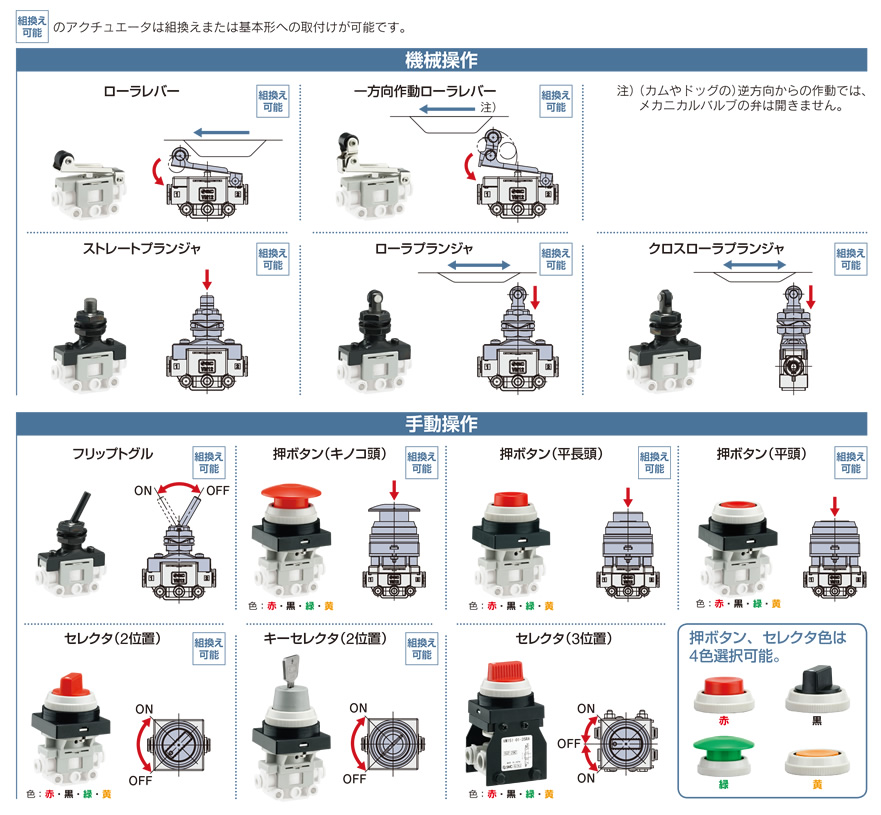

アクチュエータ バリエーション
