小型2?3ポートソレノイドバルブ／エアオペレートバルブ
高速2ポートバルブ SX10
-
?高速?gòu)甏穑篛N時 0.45ms、OFF時 0.4ms(±0.05ms)
?長壽命 50億回以上
?高頻度 1200Hz
?薄型 9mm
?低消費電力 4W
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 高速2ポートバルブ SX10
取扱説明書
シリーズ 検索結果を表示 SX10 検索結果を表示 SX10 検索結果を表示 SX10 検索結果を表示 高速2ポートバルブ SX10
自己宣言書
シリーズ 検索結果を表示 SX10 検索結果を表示 SX10 検索結果を表示 SX10 検索結果を表示

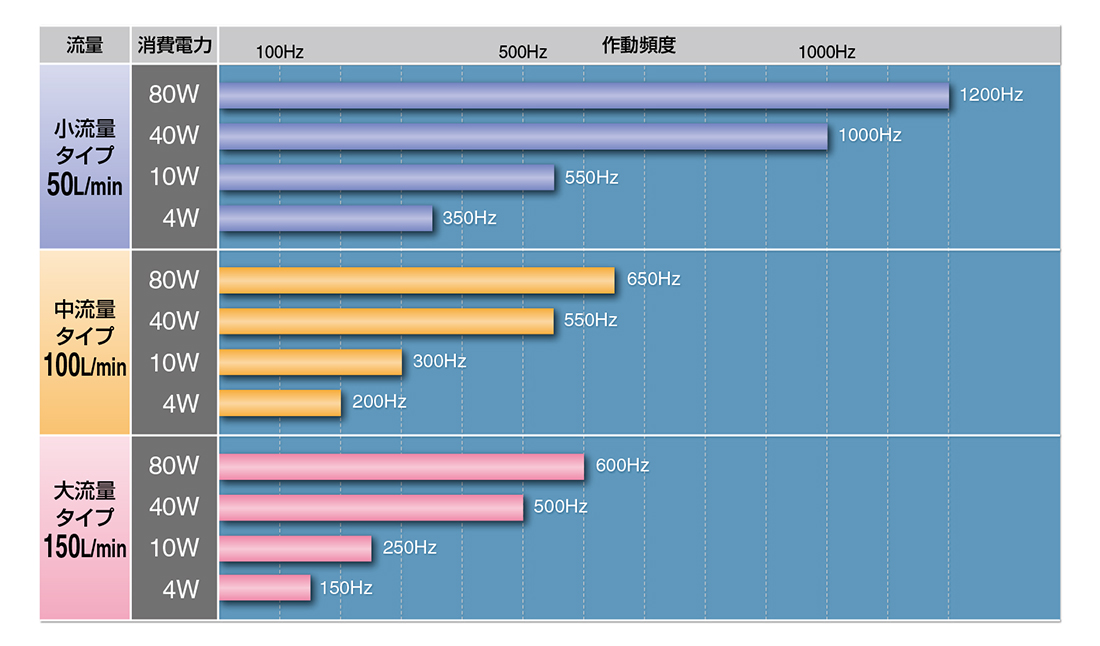

| シリーズ | 流量 | 消費電力 (W) | 最高作動頻度 (Hz) |
|---|---|---|---|
| SX10 | 50 | 80 40 10 4 | 1200 1000 550 350 |
| SX10 | 100 | 80 40 10 4 | 650 550 300 200 |
| SX10 | 150 | 80 40 10 4 | 600 500 250 150 |
製品特長

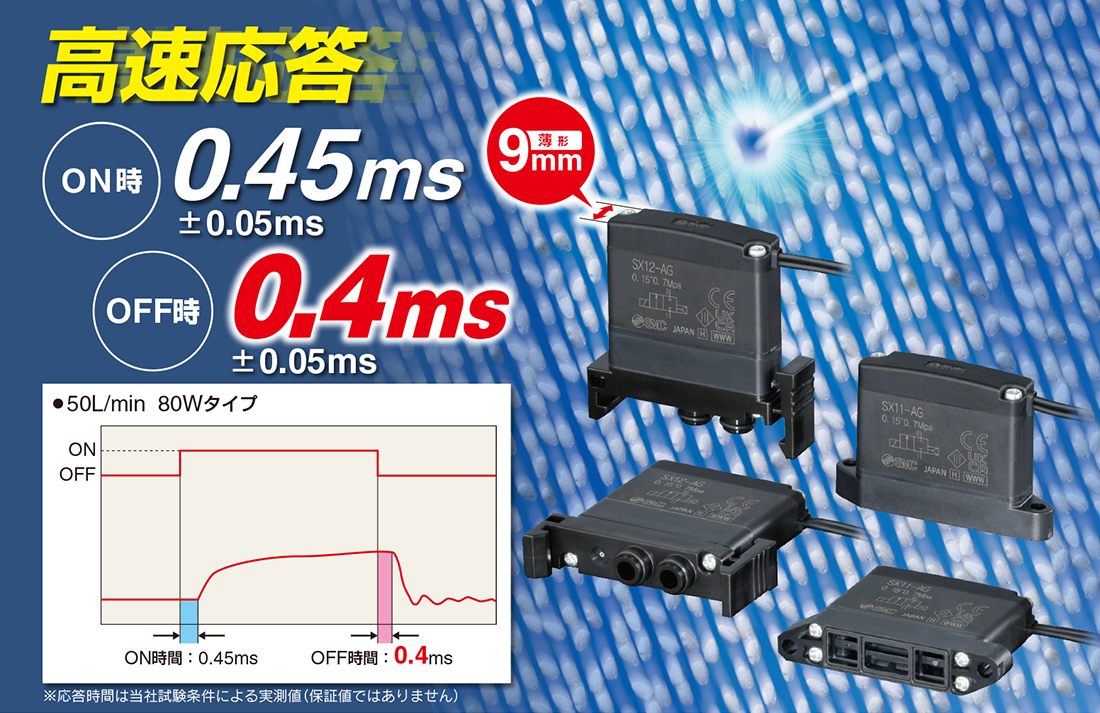

高速?gòu)甏?ON 時 0.45ms、OFF 時 0.4ms(±0.05ms)
※応答時間は當社試験條件による実測値（保証値ではありません）
長壽命 50 億回以上
獨自の弁?コイル構造により長壽命を?qū)g現し、メンテナンス頻度低減。
（50L/min タイプ DC24V 0.25MPa 當社ライフテスト條件による）
低消費電力 4W
長期連続通電可能

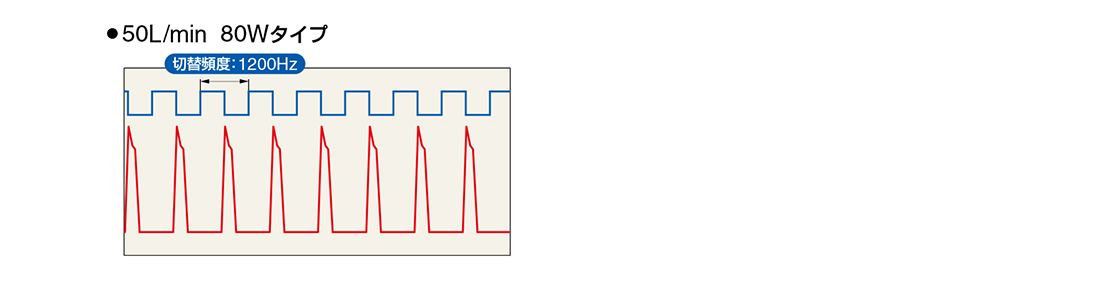

高頻度 1200Hz
追従性に優れ、連続動作可能

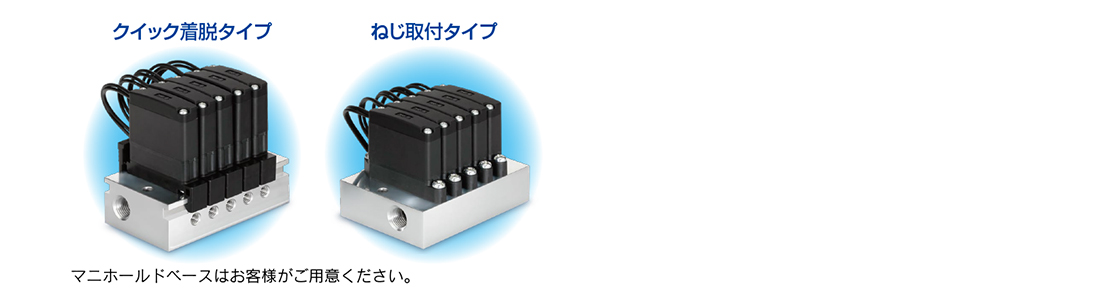

2種類の取付方法

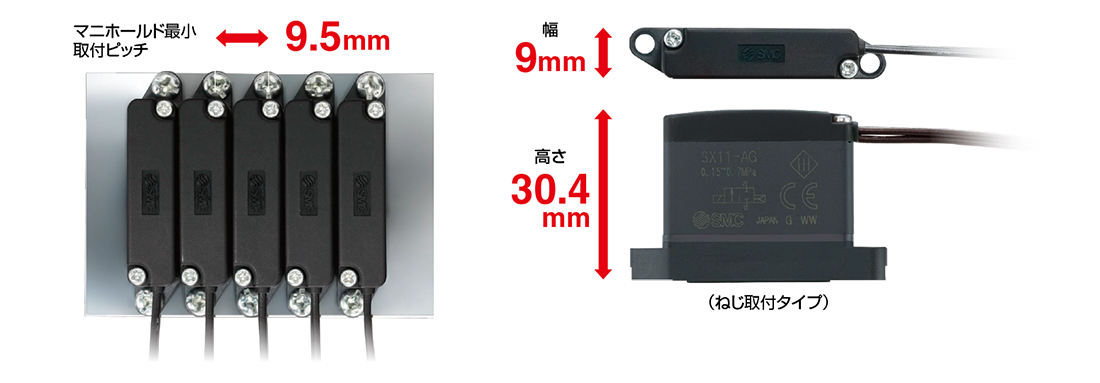

小型?省スペース
※マニホールドベースはお客様がご用意お願いします。

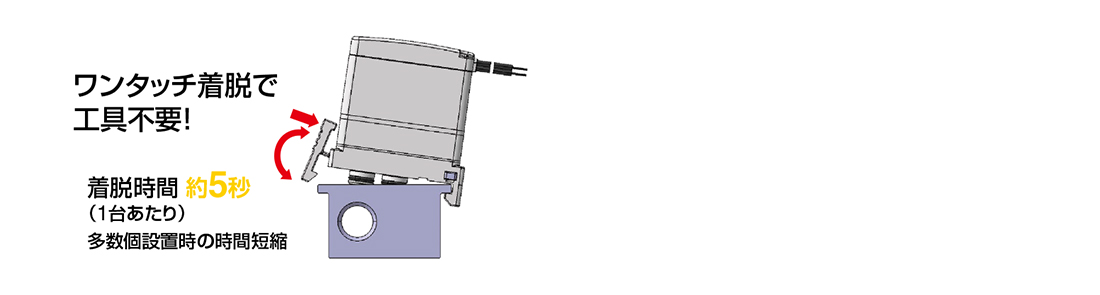

作業工數削減（クイック著脫タイプ）

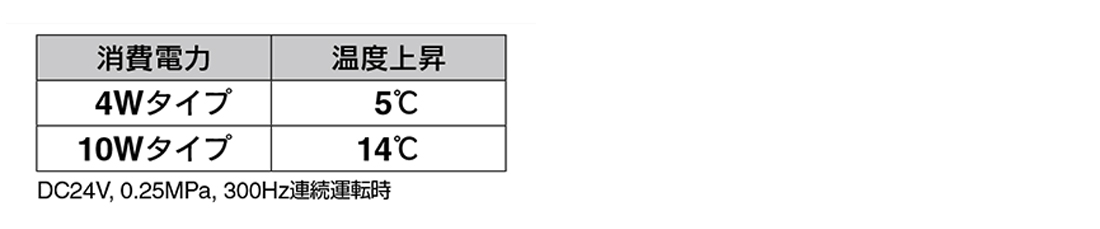

コイル溫度上昇値5℃（4Wタイプ）

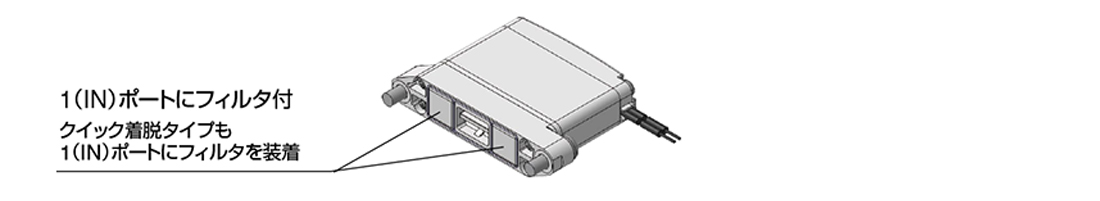

フィルタ付の選択が可能
バリエーション
ボディサイズは全て同一。
