ガイド付シリンダ
ガイド付薄形シリンダ／コンパクトタイプ MGPK
-
?容積：最大28%削減（538cm3→390cm3）
?質量：最大41%削減（0.32kg→0.19kg）
?高剛性：最適化形狀により小型かつ高剛性を?qū)g現

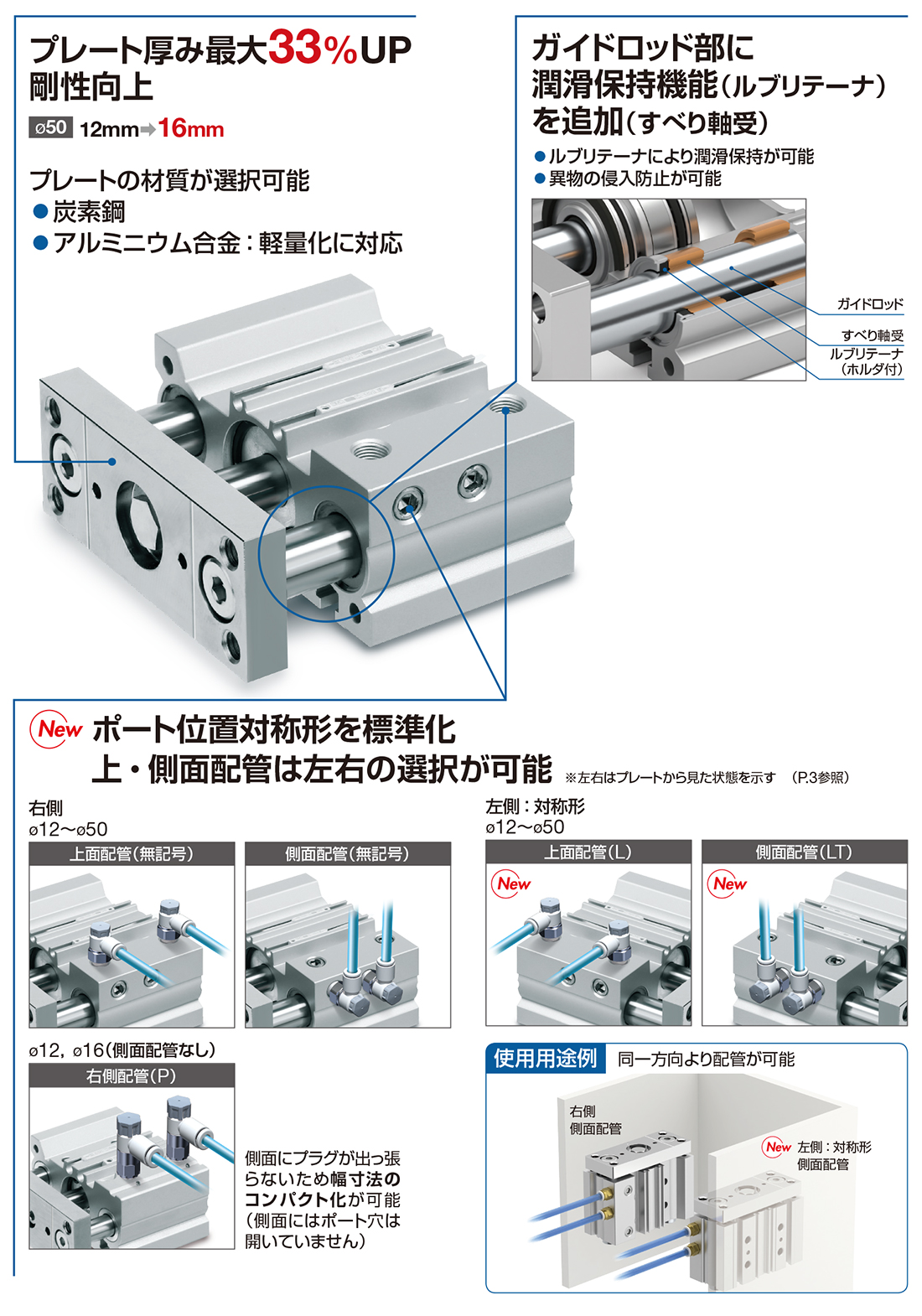

プレート厚み最大33%UP剛性向上
?ガイドロッド部に潤滑保持機能（ルブリテーナ）を追加
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら ガイド付薄形シリンダ／コンパクトタイプ MGPK
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 基本形 MGPK 複動 検索結果を表示 基本形 MGPKL 復動 検索結果を表示 エアクッション付 MGPKM-H 複動
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 特定開発品情報 グリーン対応（RoHS）

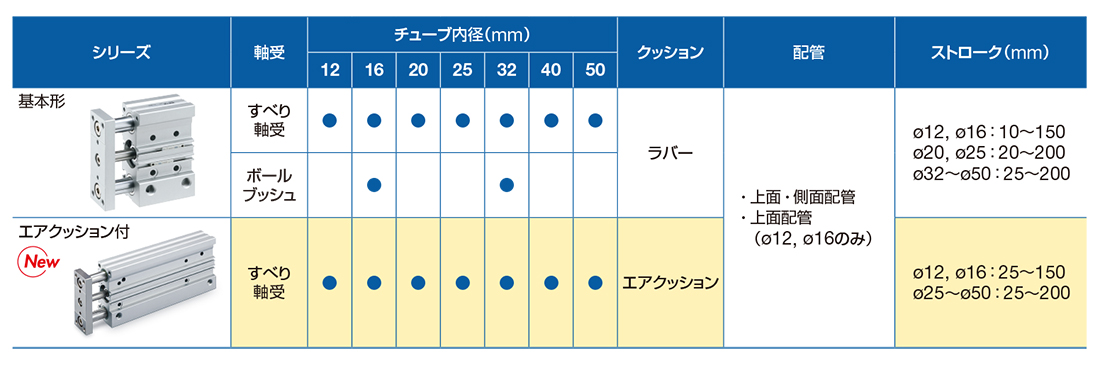

| 形式 | 軸受 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|---|
| 基本形 | すべり軸受 | MGPK | 複動 | 12，16，20，25，32，40，50 |
| 基本形 | ボールブッシュ | MGPKL | 復動 | 16，32 |
| エアクッション付 | すべり軸受 | MGPKM-H | 複動 | 12，16，20，25，32，40，50 |
製品特長

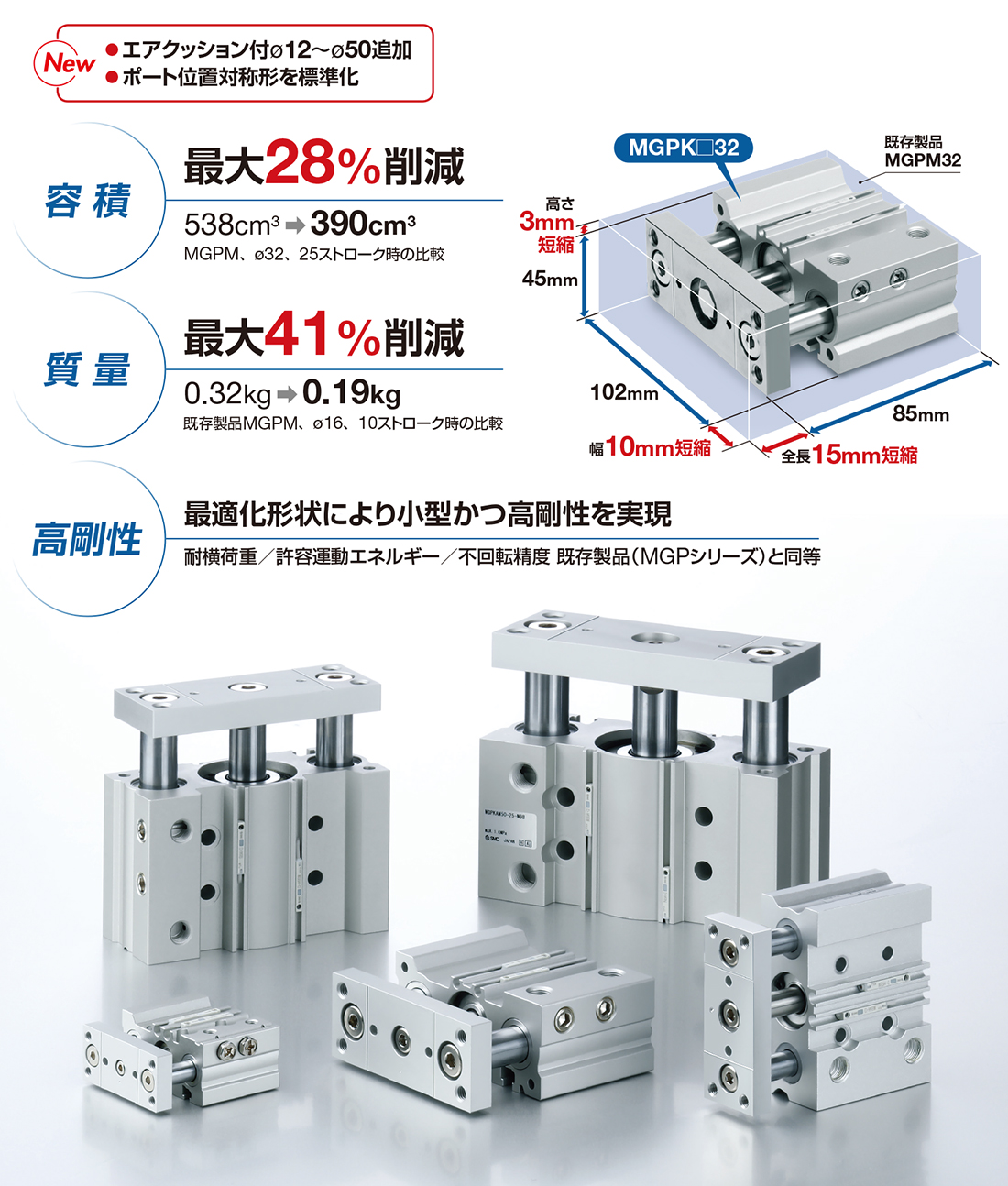

容積：最大28%削減、質量：最大41%削減
特長

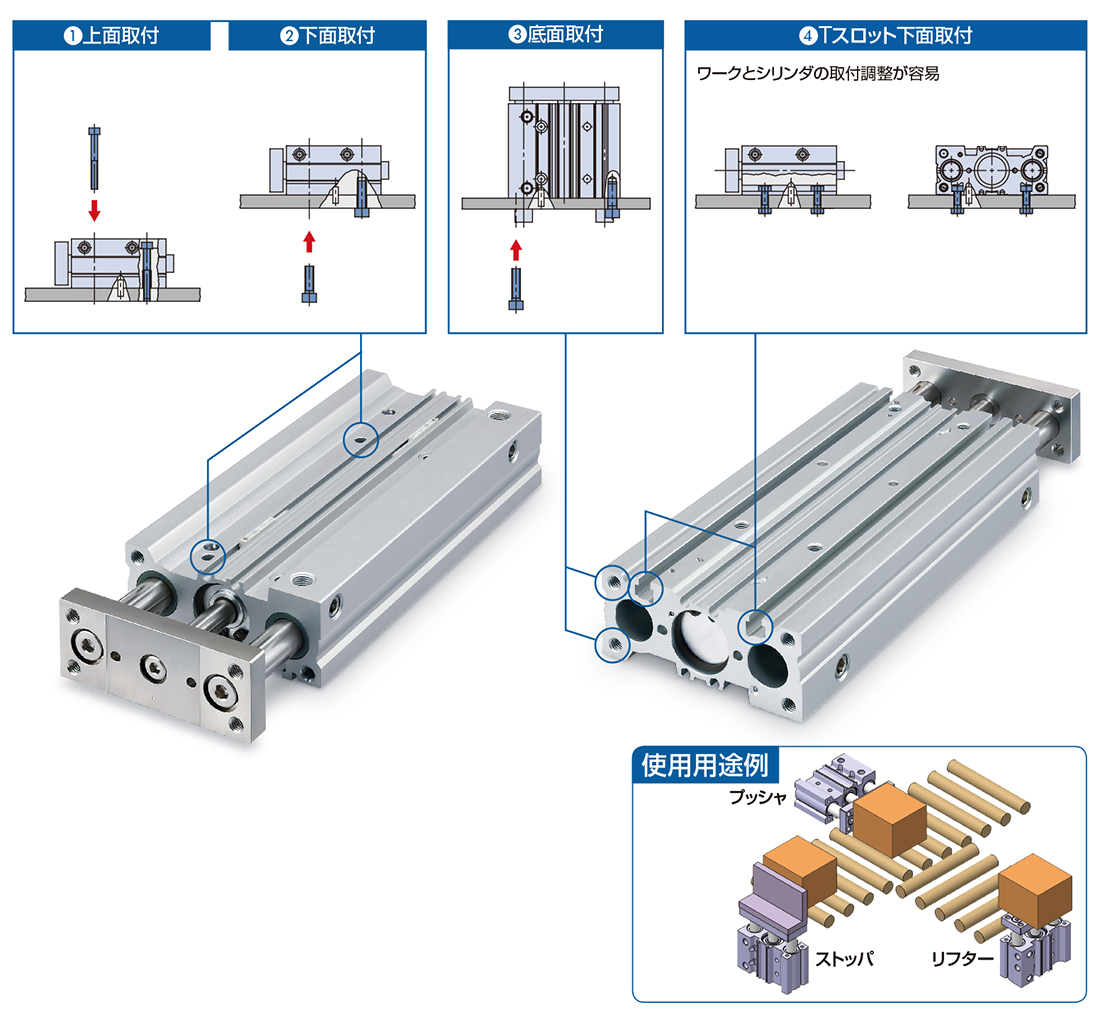

4種類の取付が可能

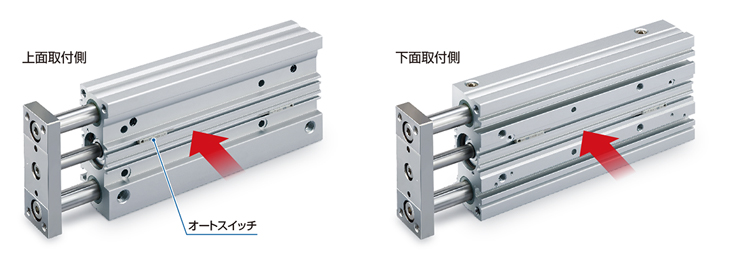

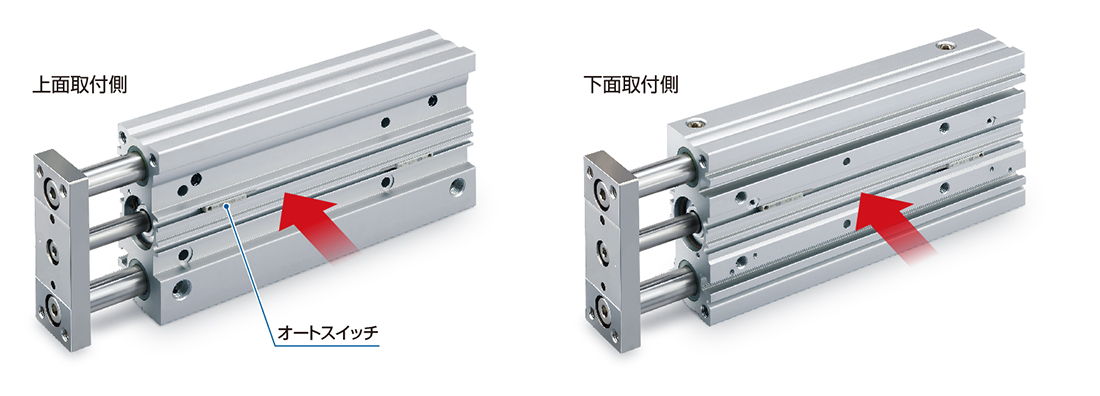

2面に小型オートスイッチを直接取付可能 D-M9□型 D-A9□型

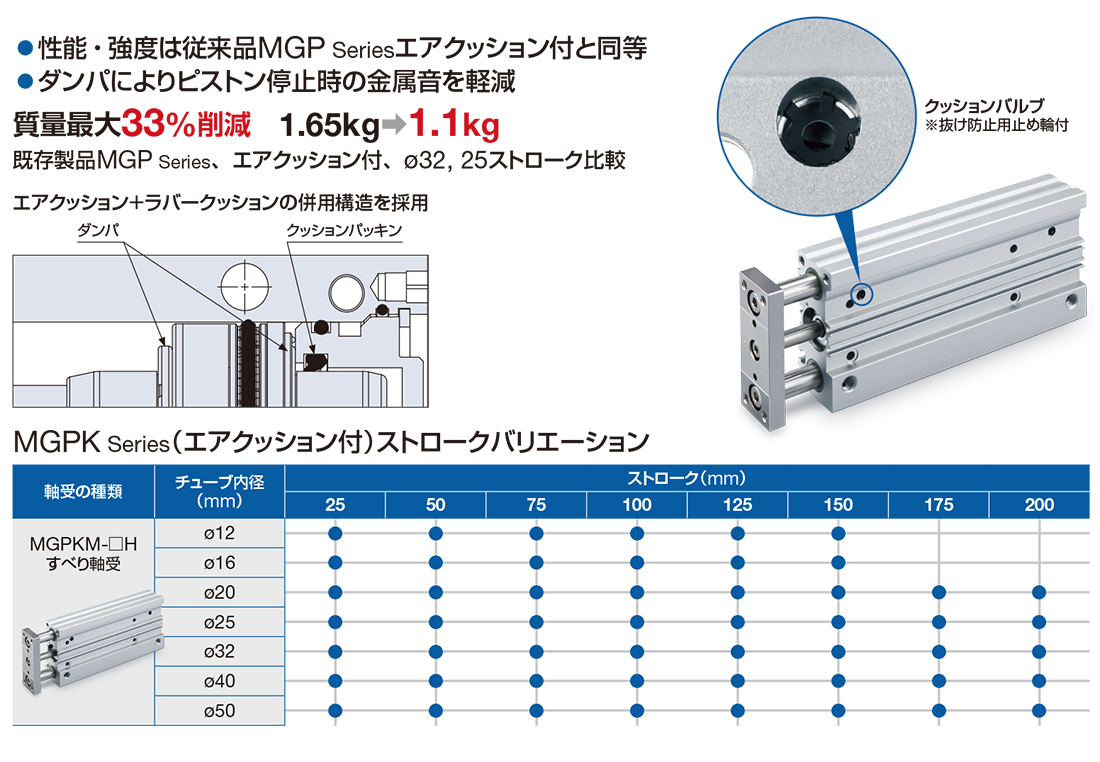

エアクッション付を追加 New
ガイド付き薄型シリンダバリエーション
