真空エジェクタ
オールステンレス真空エジェクタ ZH□□-X267
-
?オールステンレス（SCS：SUS304相當）
?シール材レス
?最高使用溫度：260℃
?ノングリース
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。
| シリーズ | ノズル徑 (mm) | 最大吸込流量 ［L/min(ANR)] | 空気消費量 ［L/min(ANR)] | 適用パッド目安 (mm) |
|---|---|---|---|---|
| ZH05-X267 | 0.5 | 5 | 13 | 2～13 |
| ZH07-X267 | 0.7 | 12 | 23 | 2～20 |
| ZH10-X267 | 1.0 | 24 | 46 | 2～32 |
製品特長

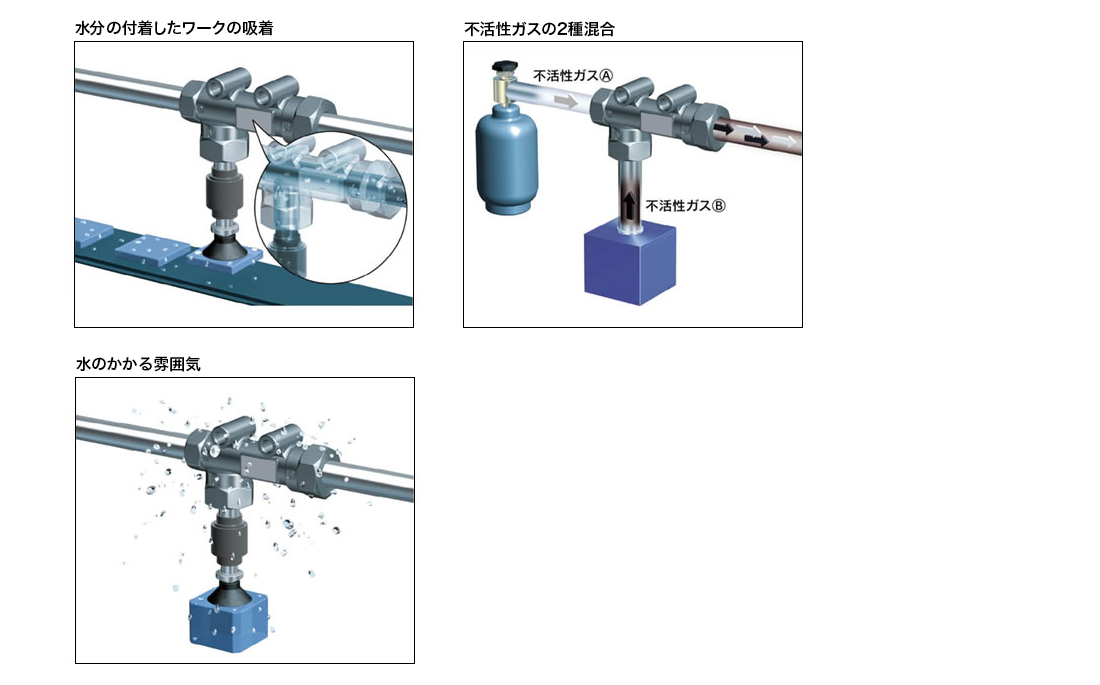

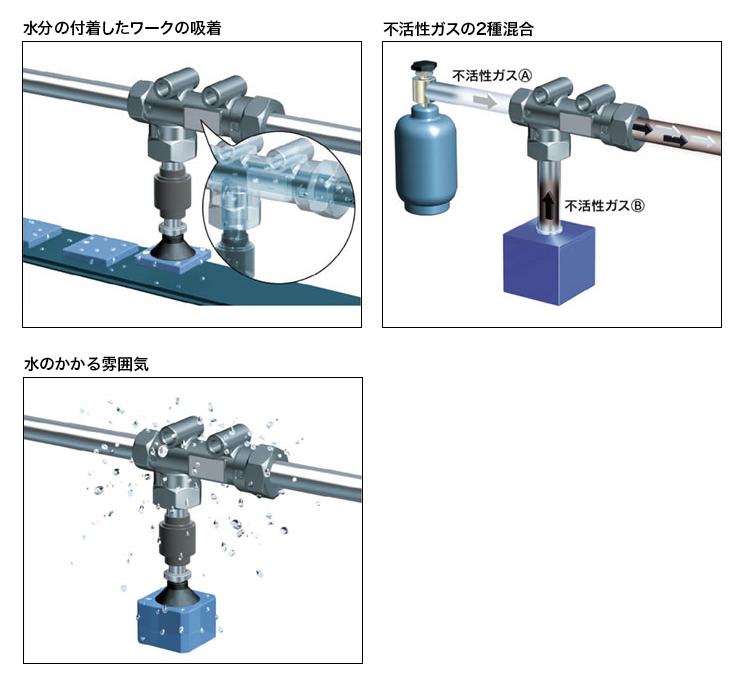

アプリケーション例
