標準形エアシリンダ（丸形）
エアシリンダ CM2/CDM2
-
?ロッド先端形狀めねじを標準化。
?オートスイッチ操作性向上、位置調整が容易。
?1山クレビス、トラニオン用揺動金具を設定。
?ロッド先端金具、揺動金具付品番を設定（別手配する手間が省けます）
?オートスイッチ付（CDM2-Zシリーズ：CDM2，CDM2W，CDM2K，CDM2KW，CDM2R，CDM2RK，CDM2□P，CDBM2）
※標準形複動片ロッドCM2-Zは2025年1月に生産終了予定です。
CM2-Z1をご選定願います。?詳細はこちら
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら エアシリンダ CM2/CDM2
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 CM2-Z 複動片ロッド 検索結果を表示 標準形 CM2-Z 単動（押?引） 検索結果を表示 標準形 CM2W-Z 複動両ロッド 検索結果を表示 ロッド回り止め形 CM2K-Z 複動片ロッド 検索結果を表示 ロッド回り止め形 CM2K-Z 単動（押?引） 検索結果を表示 ロッド回り止め形 CM2KW-Z 複動両ロッド 検索結果を表示 ダイレクトマウント形 CM2R-Z 複動片ロッド 検索結果を表示 ロッド回り止め形
ダイレクトマウント形CM2RK-Z 複動片ロッド 検索結果を表示 集約配管形 CM2□P 複動片ロッド エンドロック付 CBM2 複動片ロッド 検索結果を表示 エアシリンダ CM2/CDM2
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XA0～XA30 簡易特注 ロッド先端形狀変更 PDF エアシリンダ CM2/CDM2
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XB6 オーダーメイド 耐熱シリンダ（－10～150℃） PDF -XB7 オーダーメイド 耐寒シリンダ（－40～70℃） PDF -XB9 オーダーメイド 低速シリンダ（10～50mm/s） PDF -XB12 オーダーメイド 外部ステンレス鋼シリンダ PDF -XB13 オーダーメイド 低速シリンダ（5～50mm/s） PDF -XC3 オーダーメイド ポート位置関係の特殊 PDF -XC4 オーダーメイド 強力スクレーパ付 PDF -XC5 オーダーメイド 耐熱シリンダ（－10～110℃） PDF -XC6 オーダーメイド 材質ステンレス鋼 PDF -XC8 オーダーメイド 可変行程シリンダ／押出し調整形 PDF -XC9 オーダーメイド 可変行程シリンダ／引込み調整形 PDF -XC10 オーダーメイド デュアル行程シリンダ／両ロッド形 PDF -XC11 オーダーメイド デュアル行程シリンダ／片ロッド形 PDF -XC12 オーダーメイド タンデム形シリンダ PDF -XC13 オーダーメイド オートスイッチレール取付形 PDF -XC20 オーダーメイド ヘッドカバー軸方向ポート PDF -XC22 オーダーメイド パッキン類フッ素ゴム PDF -XC25 オーダーメイド 管接続ポートの固定絞りなし PDF -XC27 オーダーメイド 2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼 PDF -XC29 オーダーメイド 2山ナックルジョイント部にスプリングピン打ち PDF -XC35 オーダーメイド コイルスクレーパ付 PDF -XC38 オーダーメイド バキューム仕様（ロッド貫通穴タイプ） PDF -XC52 オーダーメイド 取付ナットに止めねじ付 PDF -XC85 オーダーメイド 食品機械用グリース仕様 PDF -XC92 オーダーメイド 耐粉體アクチュエータ PDF
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 早見選定表 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | CM2-Z | 複動片ロッド | 20，25，32，40 |
| 標準形 | CM2-Z | 単動（押?引） | 20，25，32，40 |
| 標準形 | CM2W-Z | 複動両ロッド | 20，25，32，40 |
| ロッド回り止め形 | CM2K-Z | 複動片ロッド | 20，25，32，40 |
| ロッド回り止め形 | CM2K-Z | 単動（押?引） | 20，25，32，40 |
| ロッド回り止め形 | CM2KW-Z | 複動両ロッド | 20，25，32，40 |
| ダイレクトマウント形 | CM2R-Z | 複動片ロッド | 20，25，32，40 |
| ロッド回り止め形 ダイレクトマウント形 | CM2RK-Z | 複動片ロッド | 20，25，32，40 |
| 集約配管形 | CM2□P | 複動片ロッド | 20，25，32，40 |
| エンドロック付 | CBM2 | 複動片ロッド | 20，25，32，40 |
製品特長

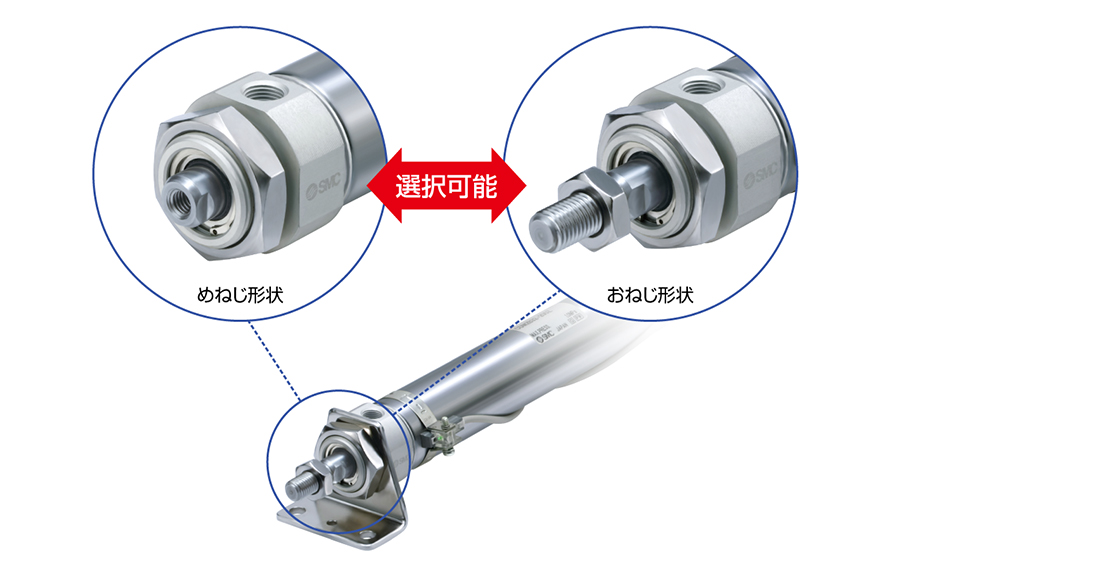

ロッド先端形狀めねじを標準化 使用用途に合ったロッド先端形狀が選択可能

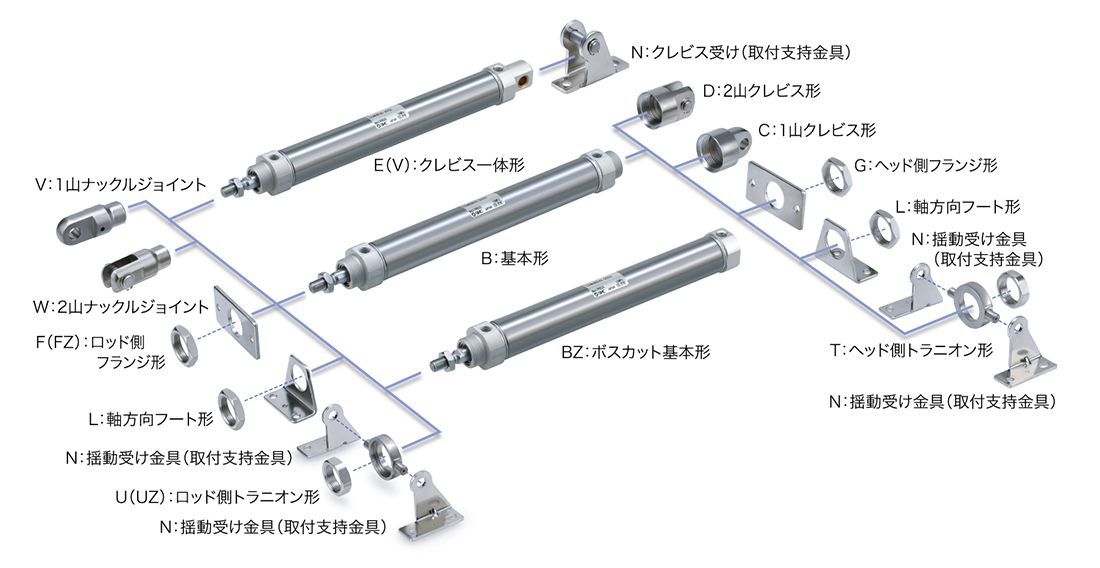

豊富な取付支持金具
?設置狀況に合った取付支持が可能
?取付け自由度の向上

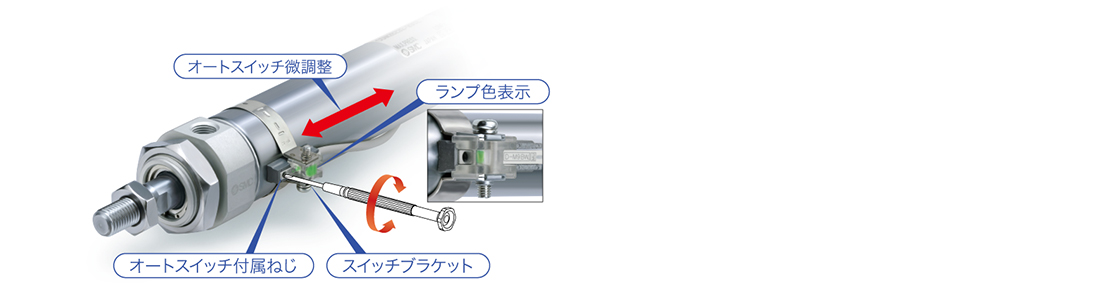

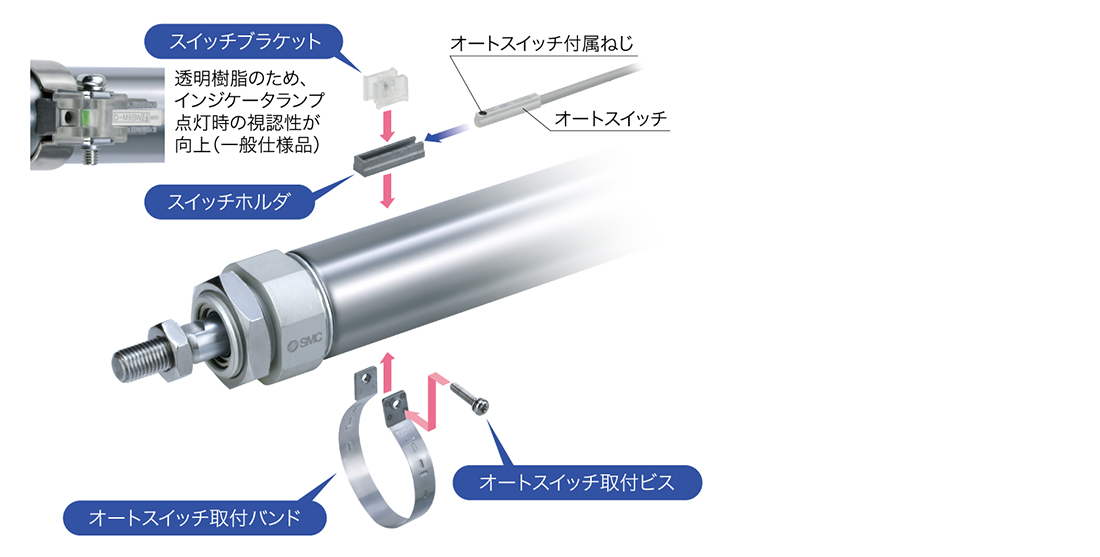

オートスイッチ位置微調整が容易
オートスイッチ付屬ねじのみ緩めることでオートスイッチ位置の微調整が可能になりました。
従來のオートスイッチ取付バンドを緩める調整方式に加え操作性が向上しました。
スイッチブラケット透明化によるインジケータランプ視認性向上

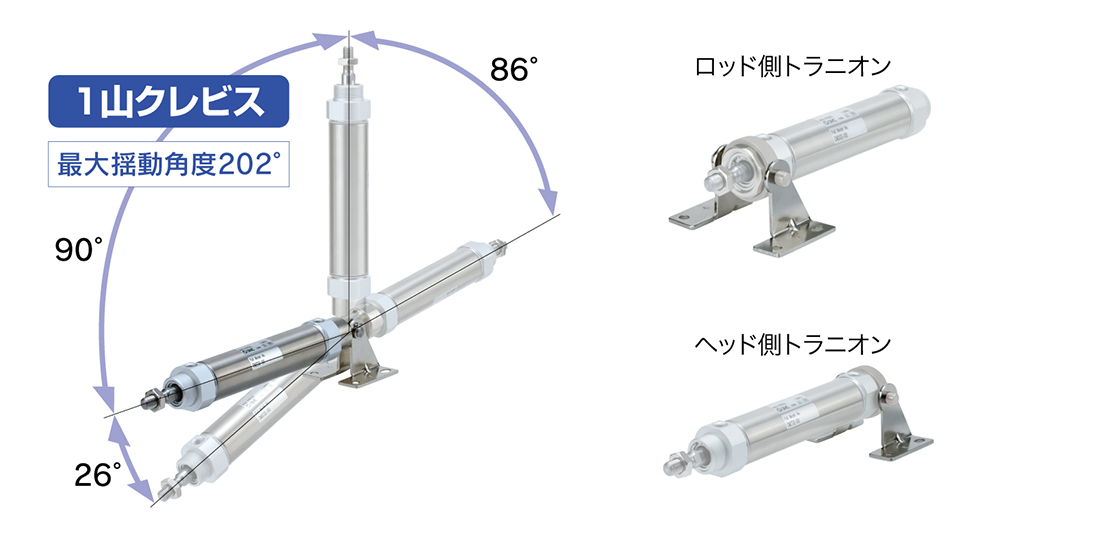

1山クレビス、トラニオン用揺動受け金具設定
揺動角度202°まで可能（チューブ內徑40の場合）
ロッド回り止め形 単動 CM2Kシリーズ追加 New

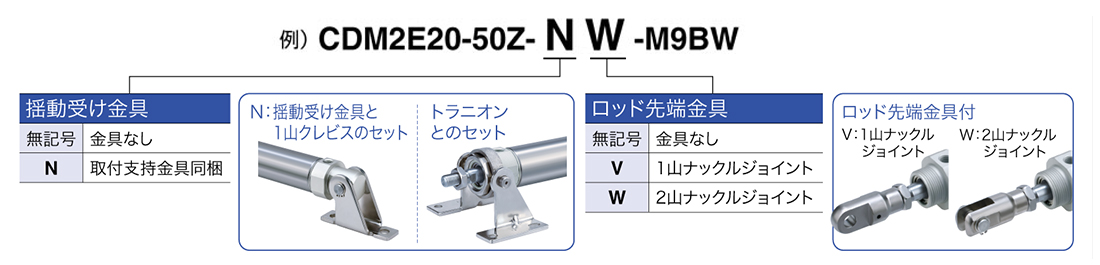

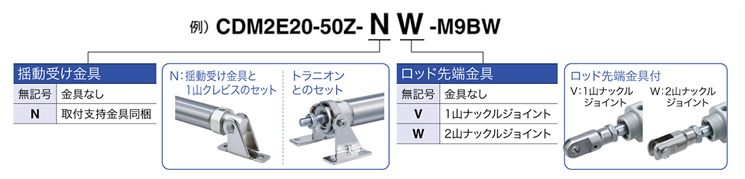

ロッド先端金具、揺動受け金具付品番機種拡大
ロッド先端金具、揺動受け金具付の品番を設定しました。
シリンダと金具を別々に手配する手間が省けます。
注）取付金具は同梱出荷になります。

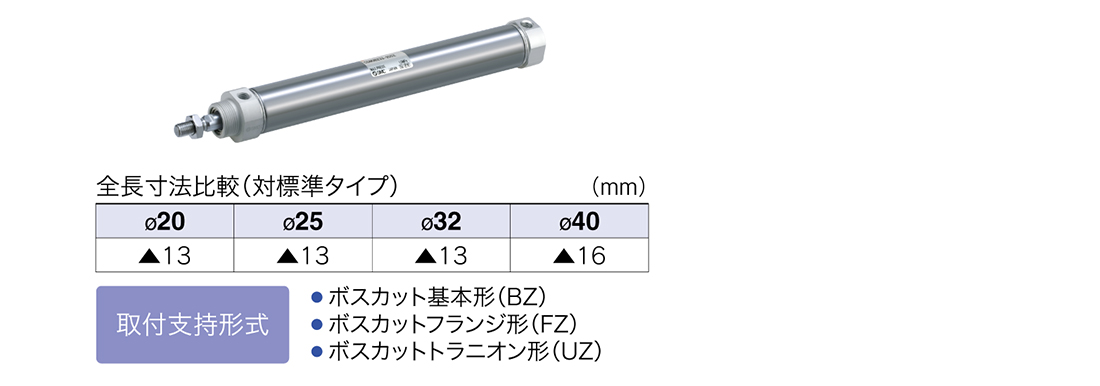

ボスカットタイプによる全長短縮
ヘッド側カバーの支持金具取付用ボスを除き全長を短くしたタイプで、より省スペース化をはかることができます。
環境負荷物質を使用していません。
EU-RoHS指令に適合。摺動部材は鉛フリーブッシュを使用しています。
仕様?性能?取付は従來品と同等
グリースの選択可能（オプション設定）
?食品機械用グリース（XC85）
?PTFEグリース（X446）
耐水性小型オートスイッチ追加設定
?無接點オートスイッチD-M9□A（V）型
バリエーション

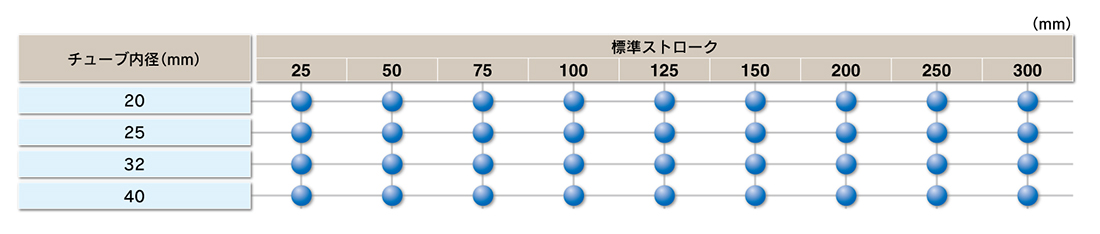

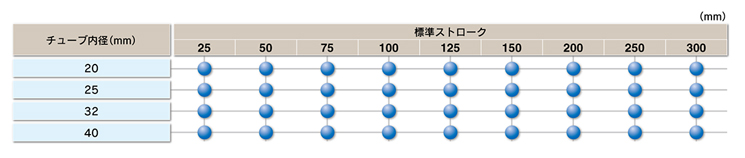

ストロークバリエーション
※クリーンシリーズの詳細は、こちらをご參照ください。

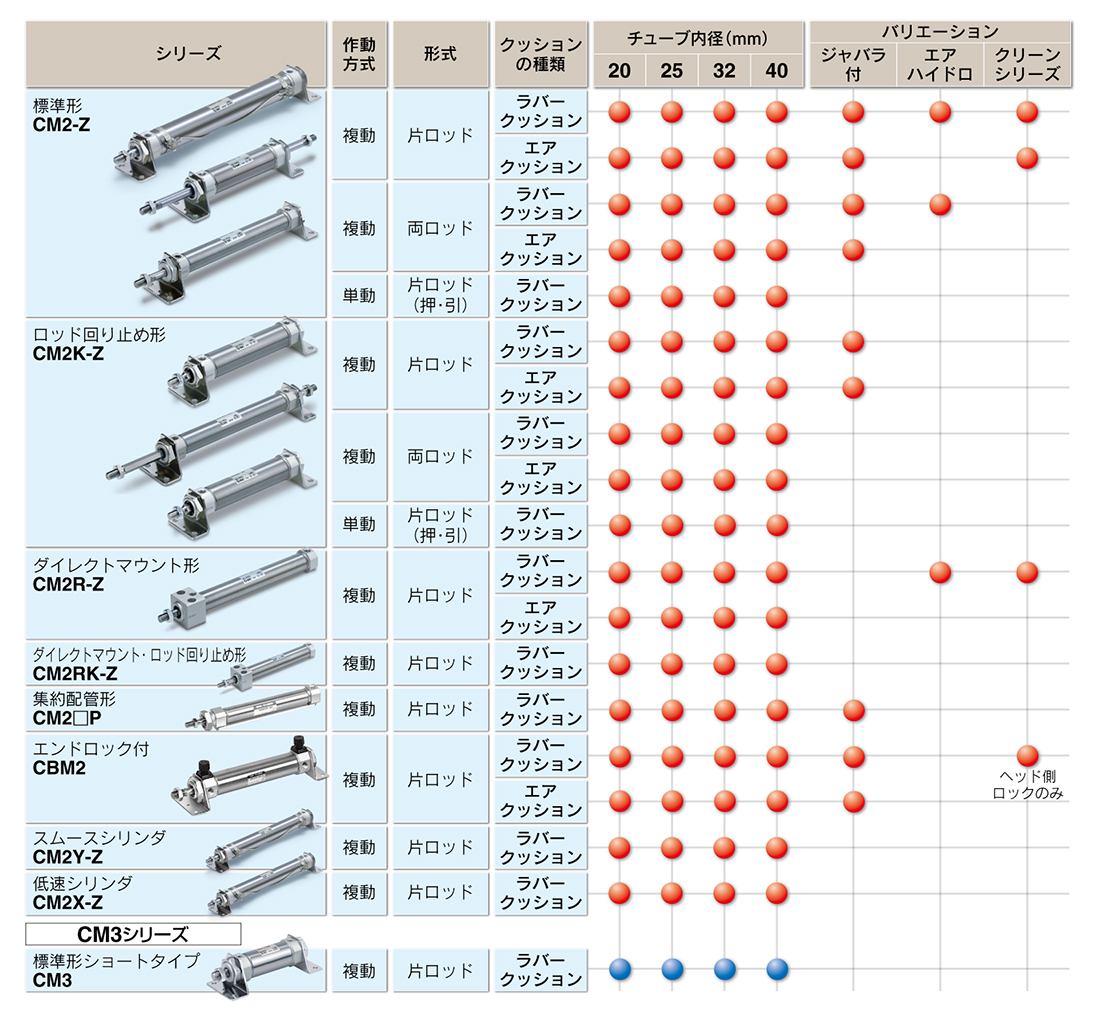

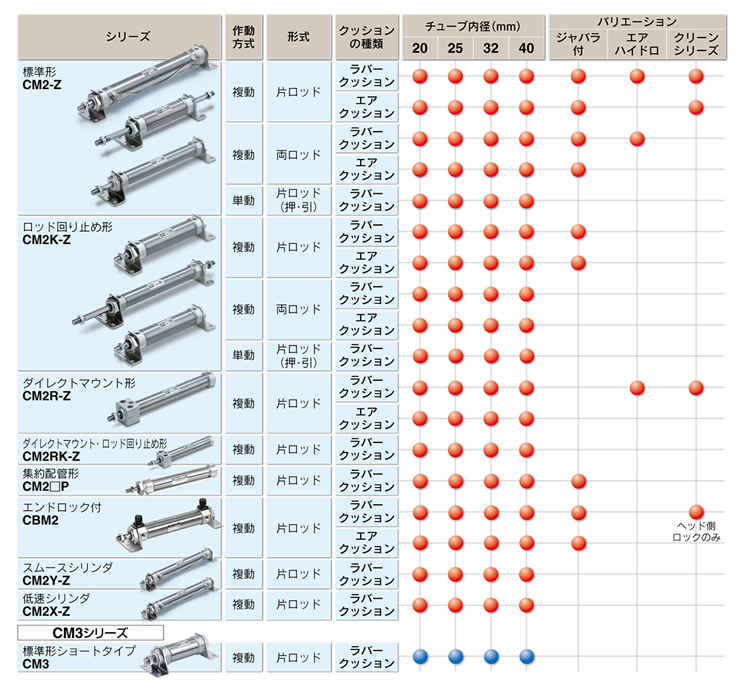

シリーズバリエーション
注）取付金具は同梱出荷になります。
