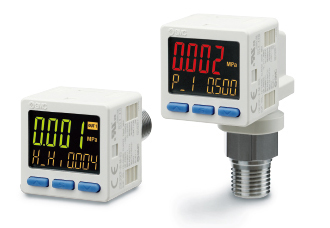

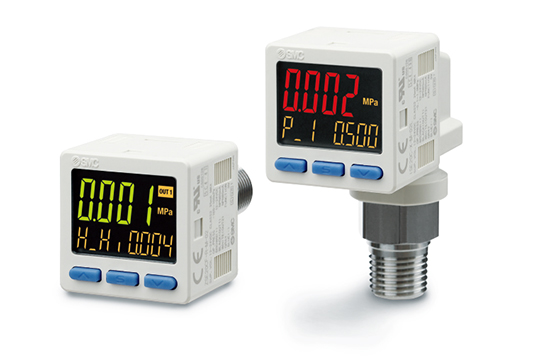

3畫面高精度デジタル圧力スイッチ ZSE20□（F）-X2/ISE20□-X2/ZSE20C（F）/ISE20C（H）

品番確認（型式表示方法）

デジタルカタログ
カタログPDF
動畫

CAD
取扱説明書
自己宣言書

2D CAD
2D CADデータはこちら

3畫面高精度デジタル圧力スイッチ ZSE20□（F）-X2/ISE20□-X2/ZSE20C（F）/ISE20C（H）

取扱説明書

シリーズ	種類	検索結果を表示
ZSE20（F）-X2 ISE20-X2	連成圧真空?qǐng)R 正圧	検索結果を表示
ZSE20A（F）-X2 ISE20A-X2	連成圧真空?qǐng)R 正圧	検索結果を表示
ZSE20B（F）-X2 ISE20B-X2	連成圧真空?qǐng)R 正圧	検索結果を表示
ZSE20C（F） ISE20C（H）	連成圧真空?qǐng)R 正圧	検索結果を表示

3畫面高精度デジタル圧力スイッチ ZSE20□（F）-X2/ISE20□-X2/ZSE20C（F）/ISE20C（H）

自己宣言書

シリーズ	種類	検索結果を表示
ZSE20（F）-X2 ISE20-X2	連成圧真空?qǐng)R 正圧	検索結果を表示
ZSE20A（F）-X2 ISE20A-X2	連成圧真空?qǐng)R 正圧	検索結果を表示
ZSE20B（F）-X2 ISE20B-X2	連成圧真空?qǐng)R 正圧	検索結果を表示
ZSE20C（F） ISE20C（H）	連成圧真空?qǐng)R 正圧	検索結果を表示

安全上のご注意　圧力スイッチ?フロースイッチ/共通注意事項

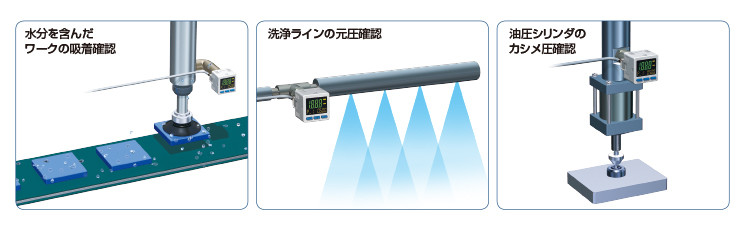

圧力スイッチバリエーション/アプリケーション　用語集/技術解説　グリーン対応（RoHS）

シリーズ	出力形式	種類	定格圧力範囲	保護構造
ZSE20（F）-X2 ISE20-X2	1出力	連成圧真空?qǐng)R 正圧	?100.0～100.0kPa 0.0～?101.0kPa ?0.100～1.000MPa	IP40
ZSE20A（F）-X2 ISE20A-X2	2出力アナログ出力（電圧／電流）	連成圧真空?qǐng)R 正圧	?100.0～100.0kPa 0.0～?101.0kPa ?0.100～1.000MPa	IP40
ZSE20B（F）-X2 ISE20B-X2	2出力アナログ出力（電圧／電流）	連成圧真空?qǐng)R 正圧	?100.0～100.0kPa 0.0～?101.0kPa ?0.100～1.000MPa	IP65
ZSE20C（F） ISE20C（H）	2出力アナログ出力（電圧／電流）	連成圧真空?qǐng)R 正圧	?100.0～100.0kPa 0.0～?101.0kPa ?0.100～1.000MPa ?0.100～2.000MPa	IP65

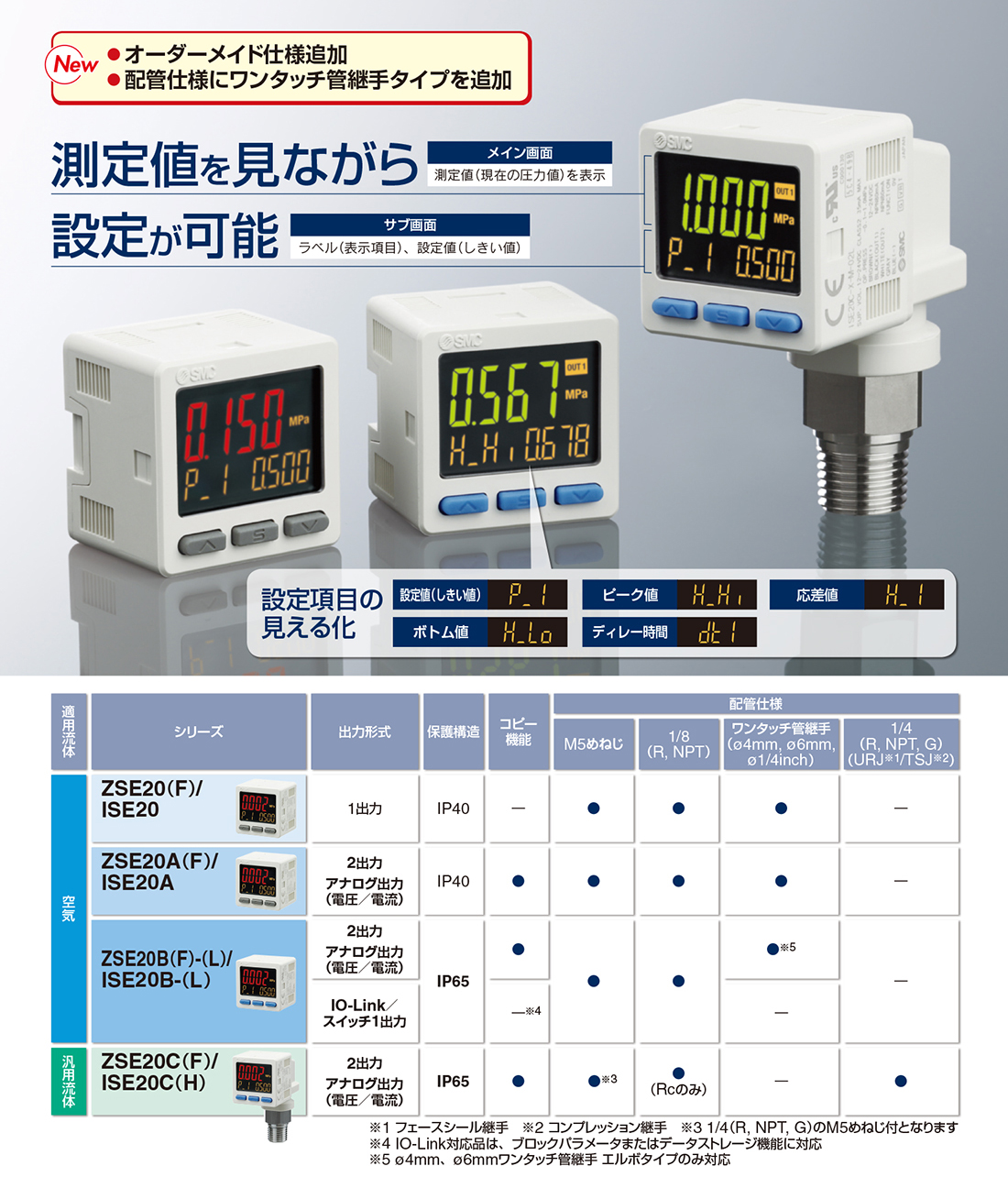

製品特長

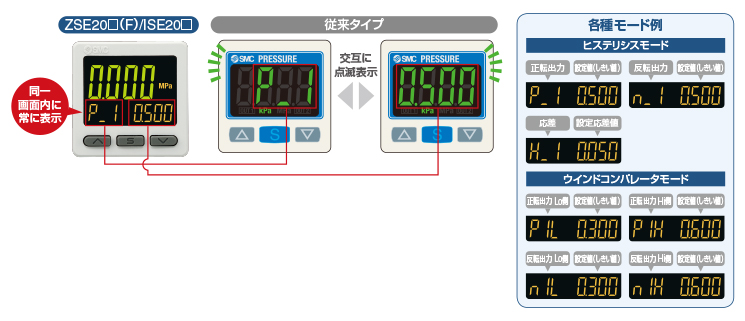

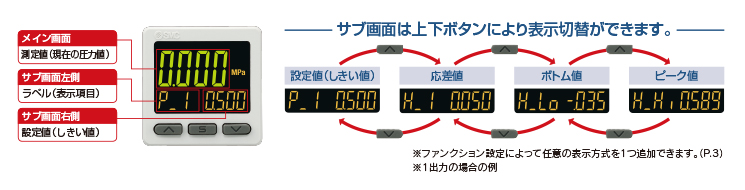

■測定値を見ながら設定が可能

■設定項目の見える化

サブ畫面（ラベル）により何の値を設定しているのかが分かります。

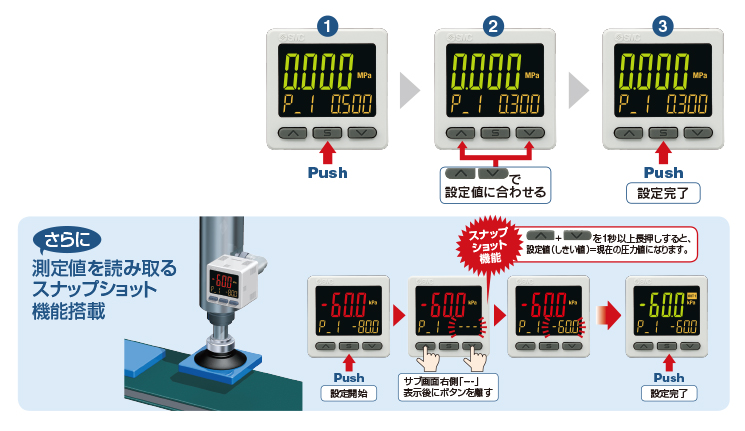

■簡単3ステップ設定

設定値（P_1）表示狀態でSボタンを押すと設定値（しきい値）設定ができます。
応差（H_１）表示狀態でSボタンを押すと応差値の設定ができます。

■簡単畫面切替

測定値を見ながら設定可能。

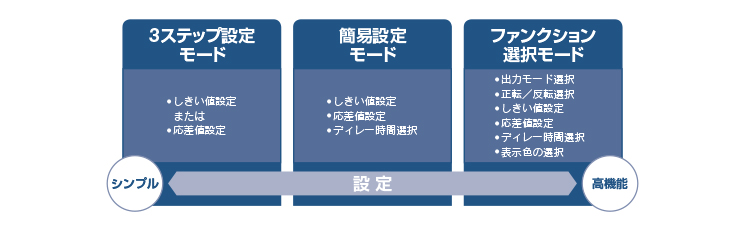

■3つの設定モード

目的に合わせて、選べる3つの設定モード。

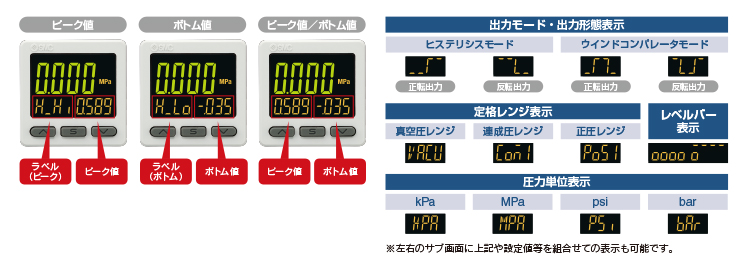

■その他のサブ畫面表示

ピーク値、ボトム値、またはその両方を同一畫面內に表示可能!

※ピーク値、ボトム値は電源が切斷されても保存されます。

■ディレー時間最速1.5ms^※以下

※1.5ms以下, 20ms、100ms、500ms、1000ms、2000ms、5000msから選択

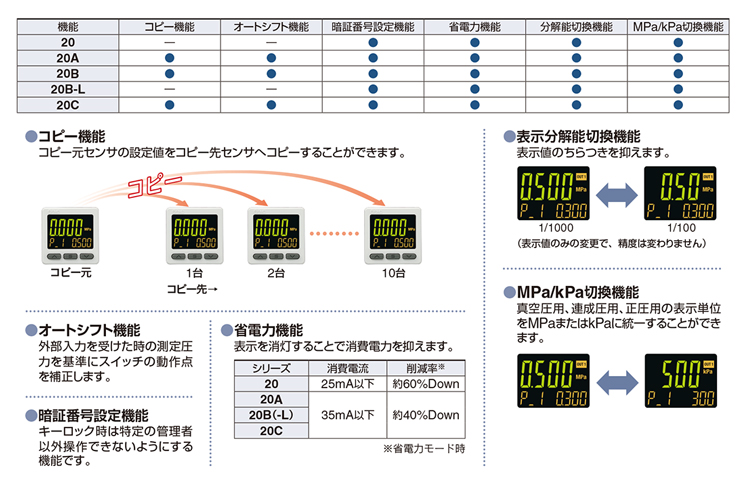

■便利な機能

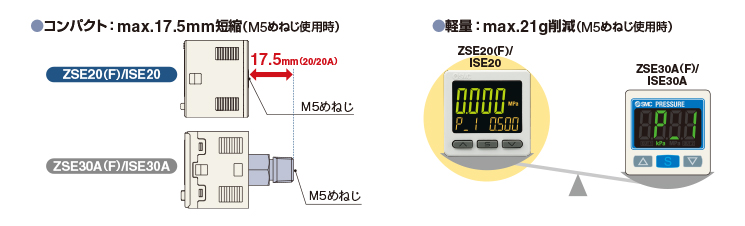

■コンパクト&軽量

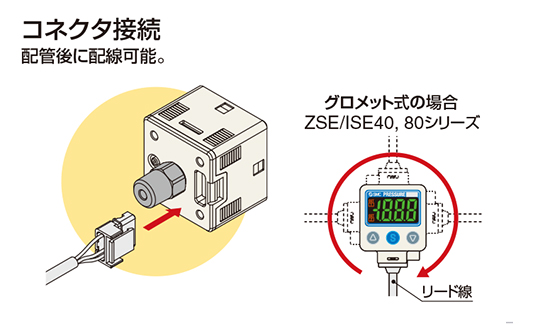

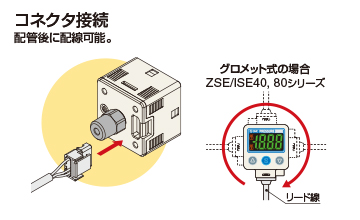

■施工性向上

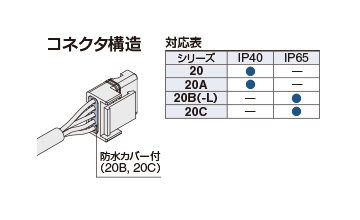

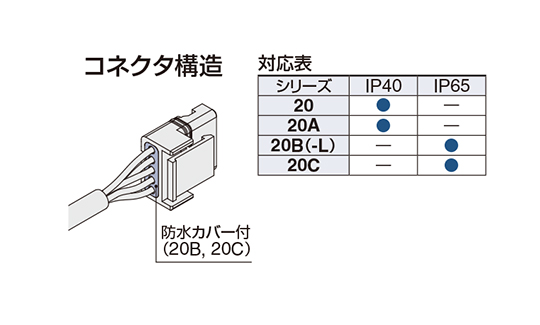

■保護構造

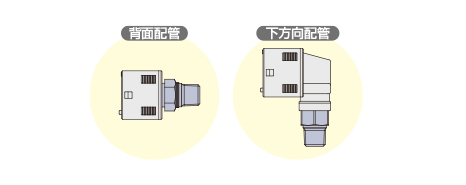

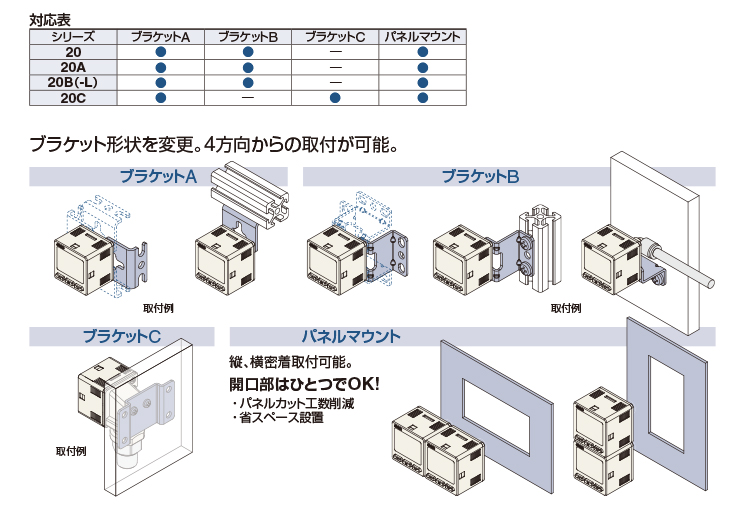

■取付方法

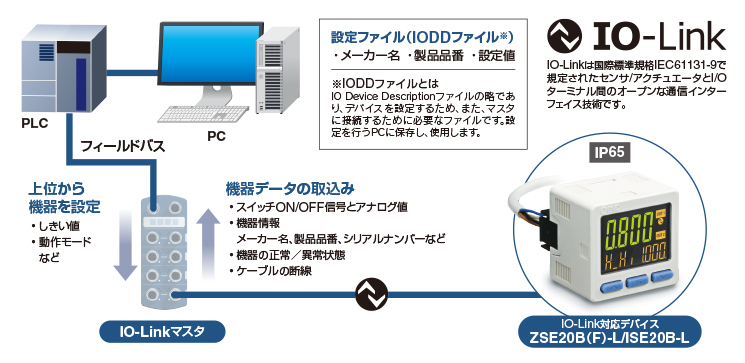

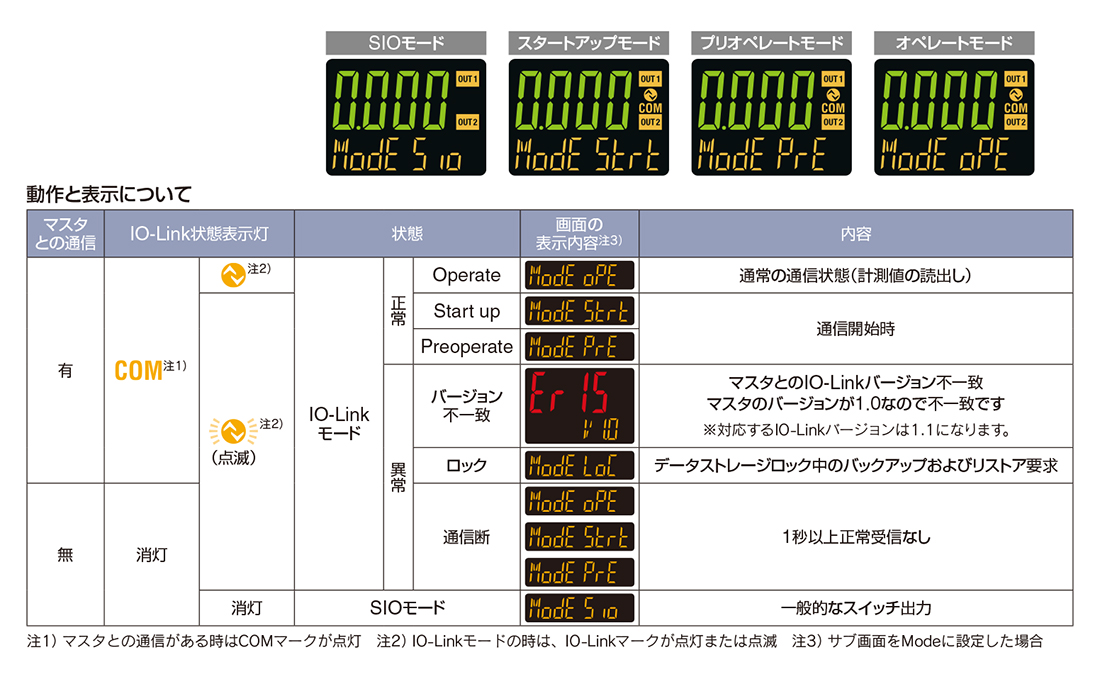

■IO-Link対応 ZSE20B(F)-L/ISE20B-L

稼働狀況?機器狀態を可視化し、通信により遠隔監視?遠隔操作が可能

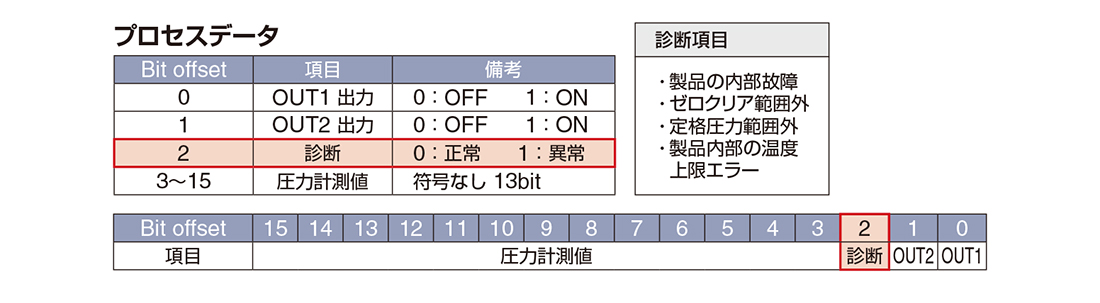

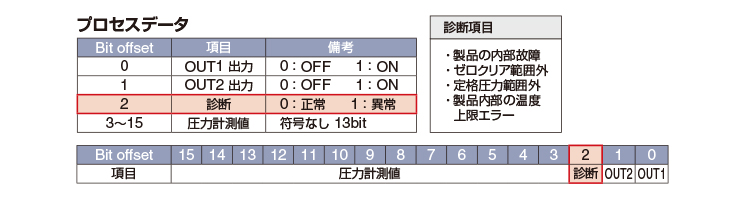

プロセスデータ?jī)?nèi)に診斷ビットを?qū)g裝

サイクリック（周期）データのプロセスデータ?jī)?nèi)の診斷ビットにより、機器の異常狀態の把握が容易です。
サイクリック（周期）データで機器狀態の異常をリアルタイムに把握し、非サイクリック（非周期）データで詳細な異常內容を監視することが可能です。
