位置センサ
アクチュエータ位置センサ D-MP□
-
?アクチュエータのストローク位置をアナログ信號で出力
?繰返し精度：0.1mm
?アナログ出力対応
?4種類の測定レンジ
?スイッチ出力対応
?IO-Link対応
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら アクチュエータ位置センサ D-MP□
取扱説明書
シリーズ 検索結果を表示 D-MP025 検索結果を表示 D-MP050 検索結果を表示 D-MP100 検索結果を表示 D-MP200 検索結果を表示 アクチュエータ位置センサ D-MP□
自己宣言書
シリーズ 検索結果を表示 D-MP025 検索結果を表示 D-MP050 検索結果を表示 D-MP100 検索結果を表示 D-MP200 検索結果を表示
| シリーズ | 測定レンジ |
|---|---|
| D-MP025 | 25mm±1mm |
| D-MP050 | 50mm±1mm |
| D-MP100 | 100mm±1mm |
| D-MP200 | 200mm±1mm |
製品特長
アクチュエータのストローク位置をアナログ信號で出力

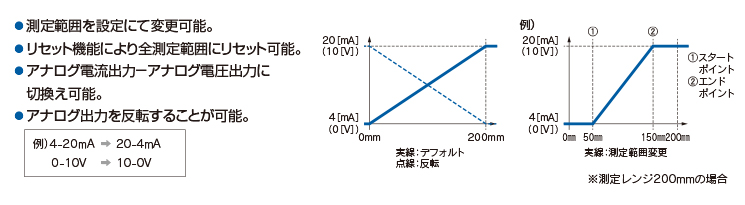

アナログ出力機能

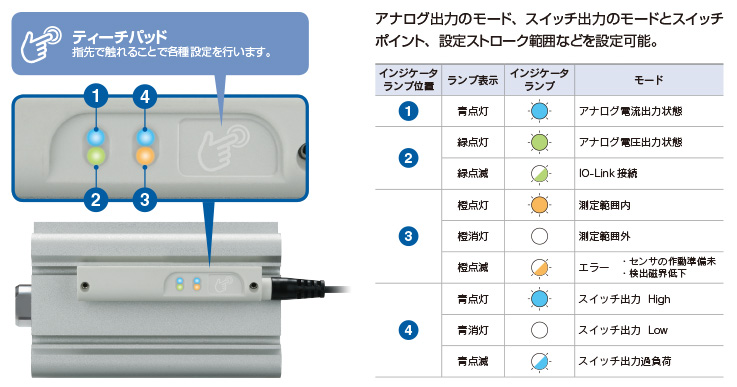

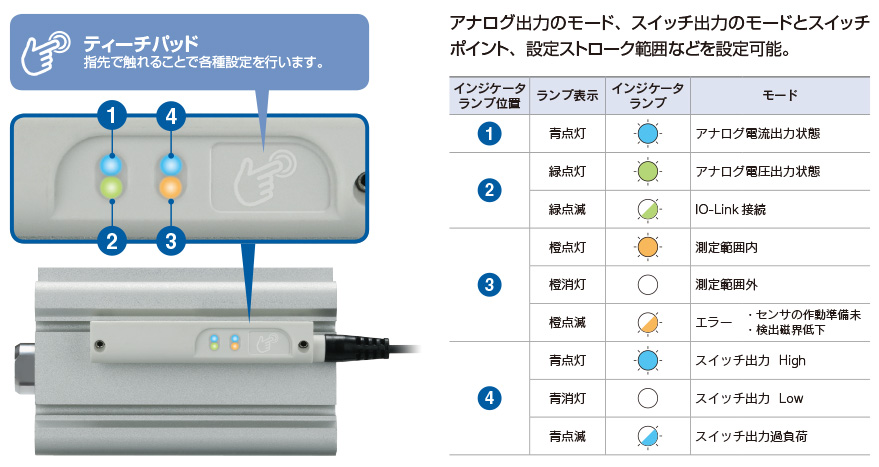

操作表示部
-

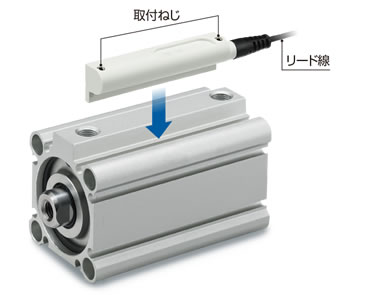

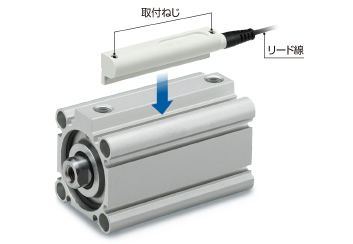

直接取付が可能
シリンダのオートスイッチ取付溝に上から直接取付が可能。
-

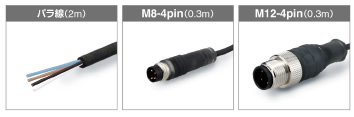

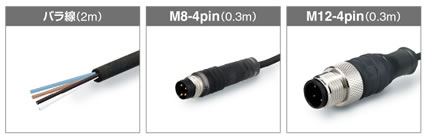

リード線接続種類

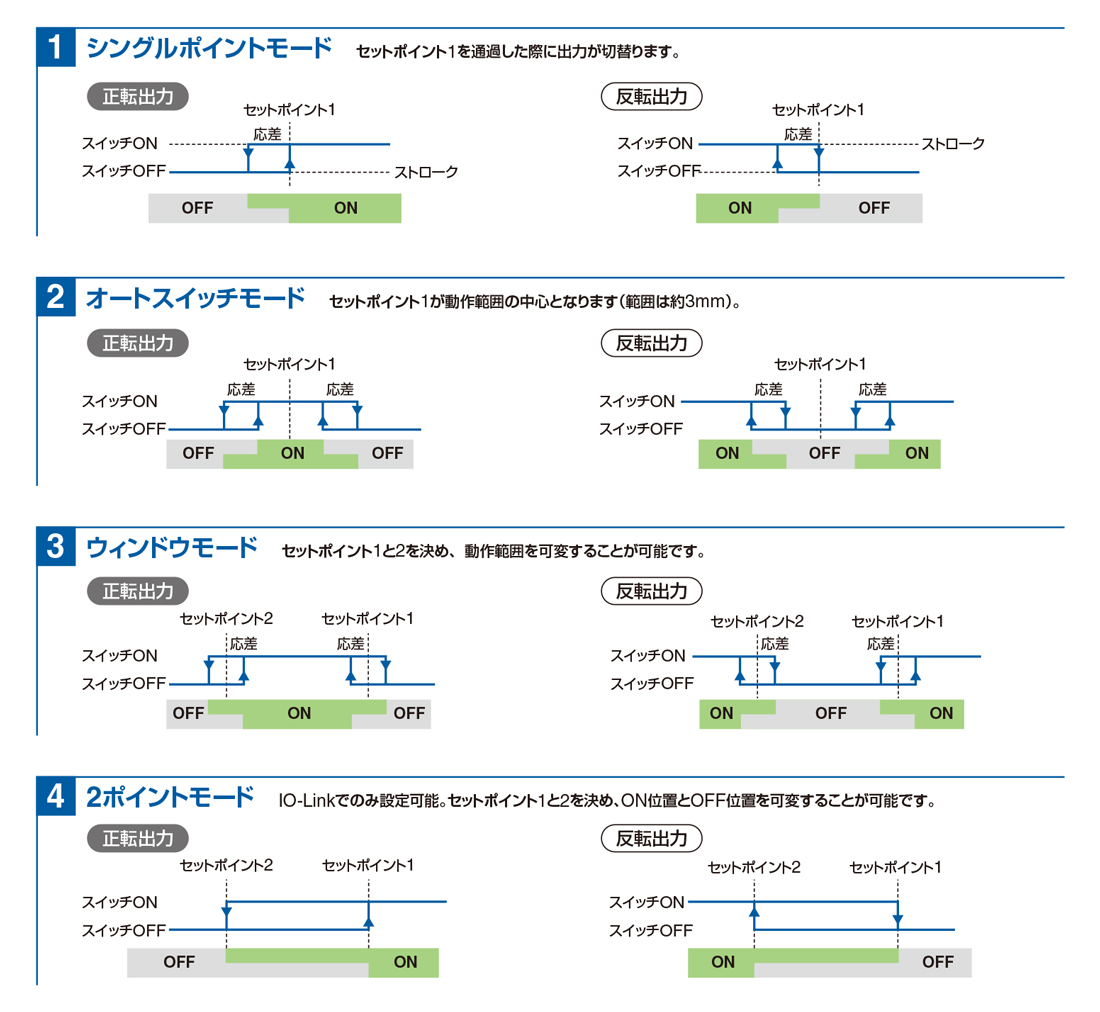

スイッチ出力は4 種類のモードが選べます。

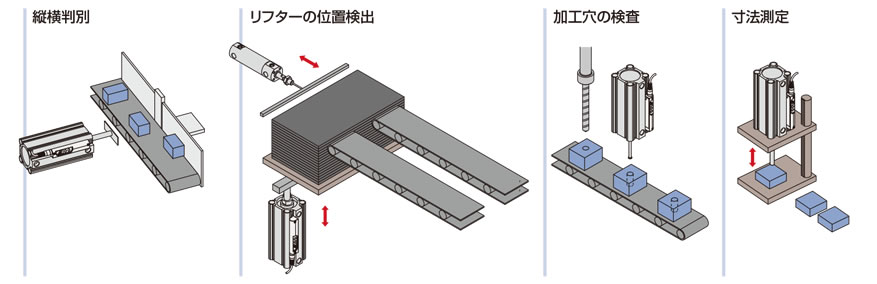

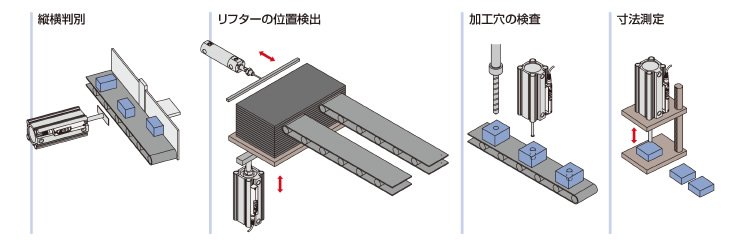

用途例

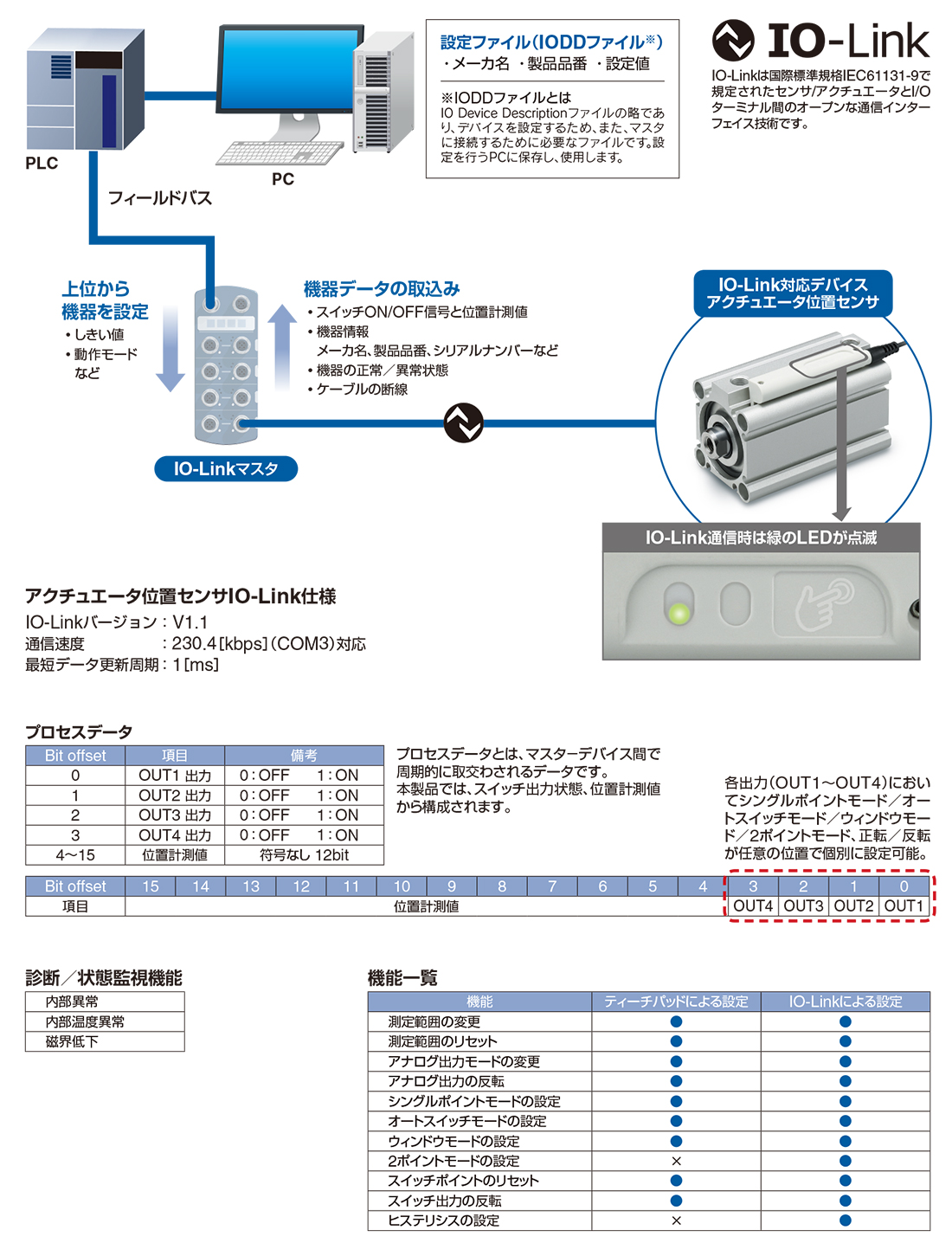

IO-Link 対応
稼働狀況?機器狀態を可視化し、通信により遠隔監視?遠隔操作が可能
