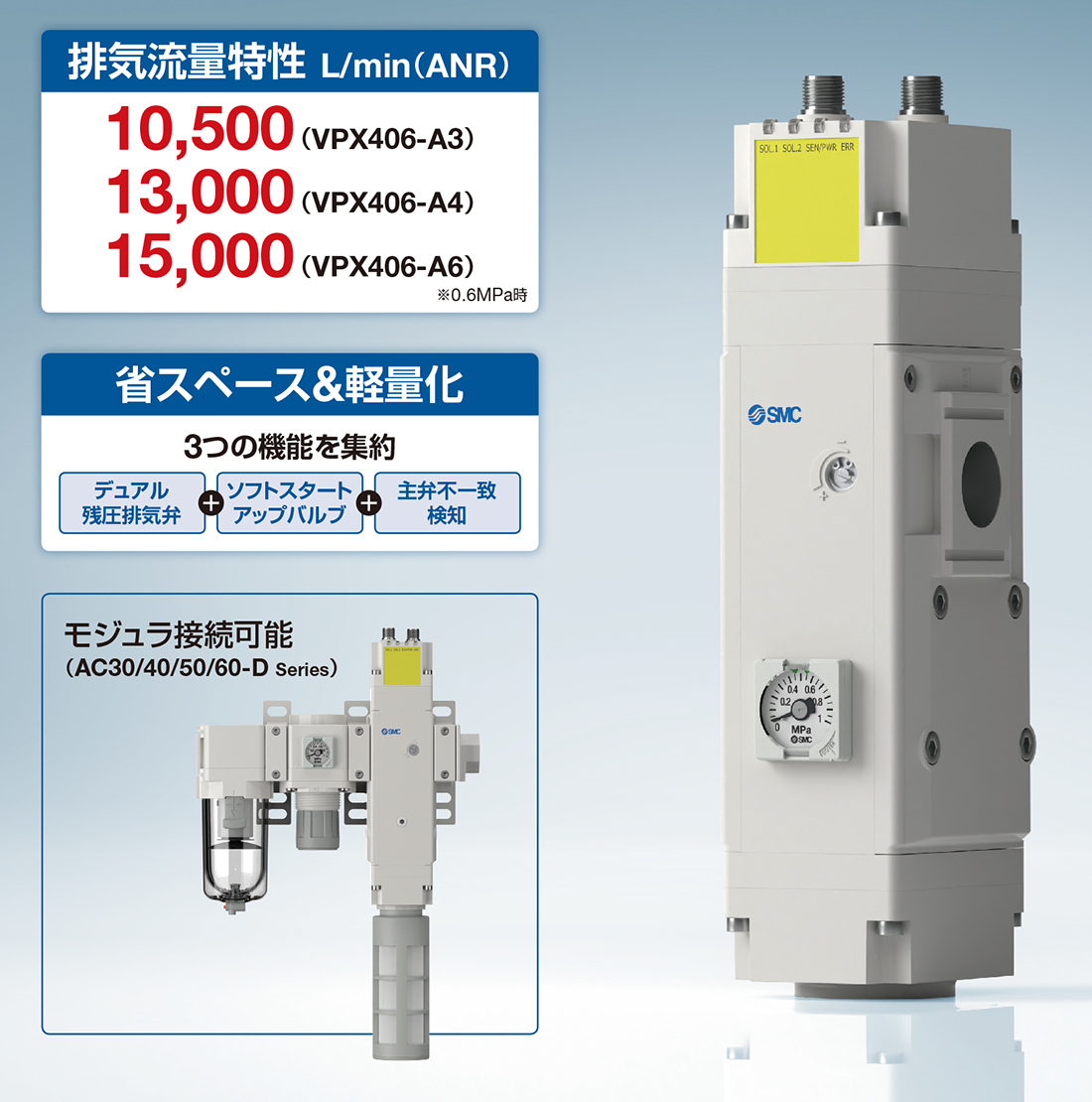

ISO13849-1認証準拠／安全排気バルブモジュラ接続形 VPX400
-
?安全規格ISO13849-1認証準拠（カテゴリ3～4対応）
?排気流量特性 L/min（ANR）※0.6MPa時
10,500 (VPX406-A3)
13,000 (VPX406-A4)
15,000 (VPX406-A6)
?省スペース&軽量化 3つの機能を集約
デュアル殘圧排気弁+ソフトスタートアップバルブ+主弁不一致検知
?モジュラ接続可能
AC30/40/50/60-D Series
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。 ISO13849-1認証準拠／安全排気バルブモジュラ接続形 VPX400
取扱説明書
シリーズ 検索結果を表示 VPX406-A3 検索結果を表示 VPX406-A4 検索結果を表示 VPX406-A6 検索結果を表示
| シリーズ | カテゴリ | 接続 AC サイズ | 流量特性 2→3（A→R） C［dm3/（s?bar）］ | 流量特性 2→3（A→R） b |
|---|---|---|---|---|
| VPX406-A3 | 3, 4 | AC30 | 25.0 | 0.20 |
| VPX406-A4 | 3, 4 | AC40 | 31.0 | 0.15 |
| VPX406-A6 | 3, 4 | AC50/60 | 35.8 | 0.10 |
製品特長

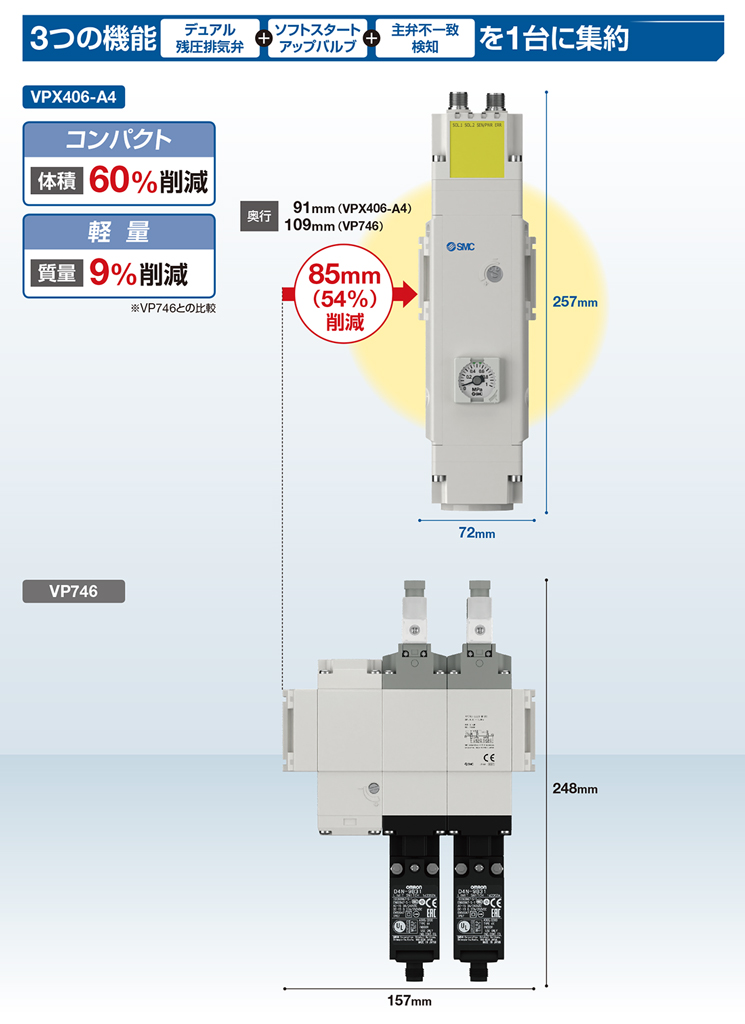

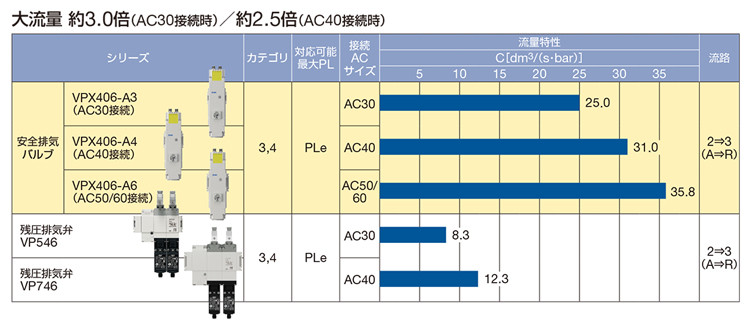

省スペース&軽量化

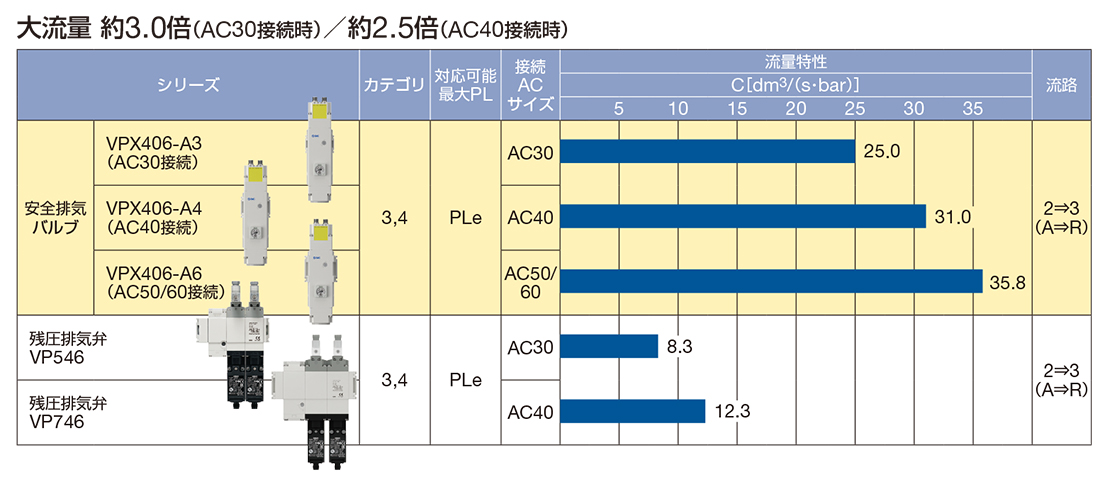

シリーズバリエーション

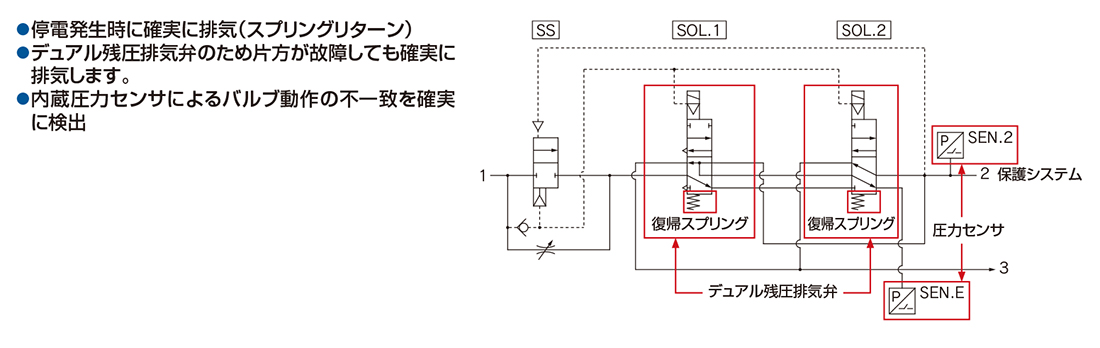

「安全な排気による」保護システムを提供

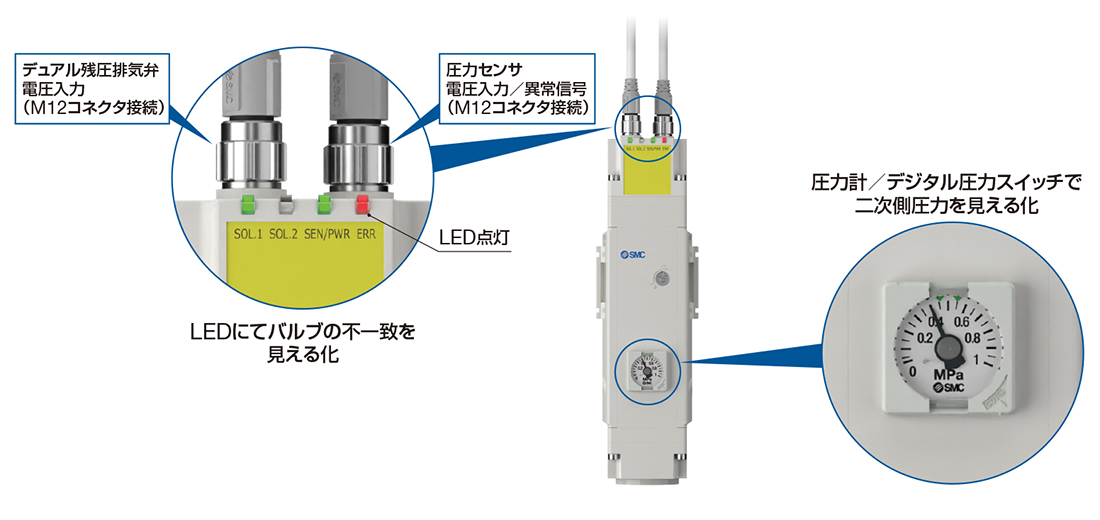

緊急時の見える化：信號だけでなく目視でも異常を確認可能

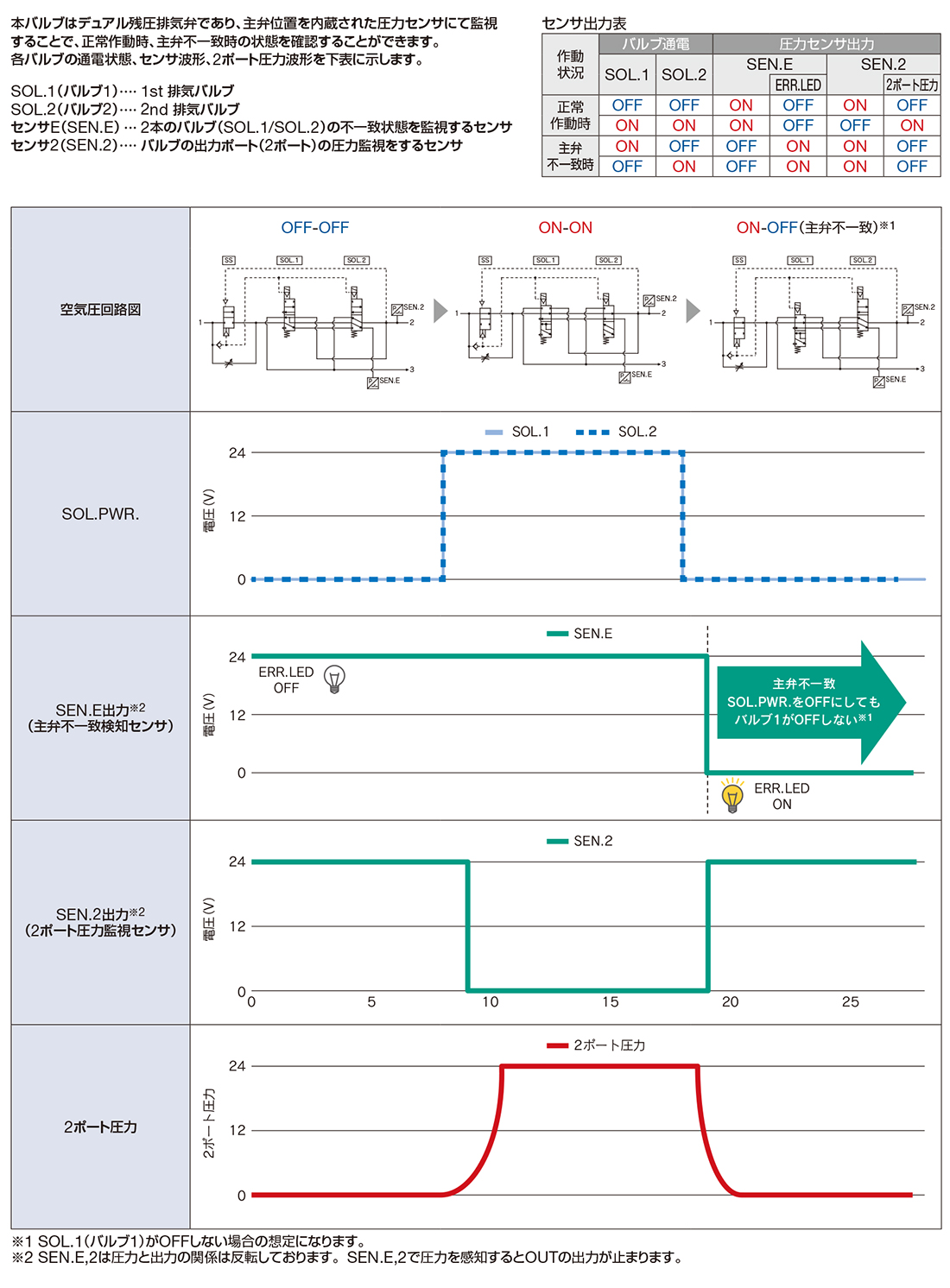

SOL.1/SOL.2/SEN.E/SEN.2 入力／出力信號図

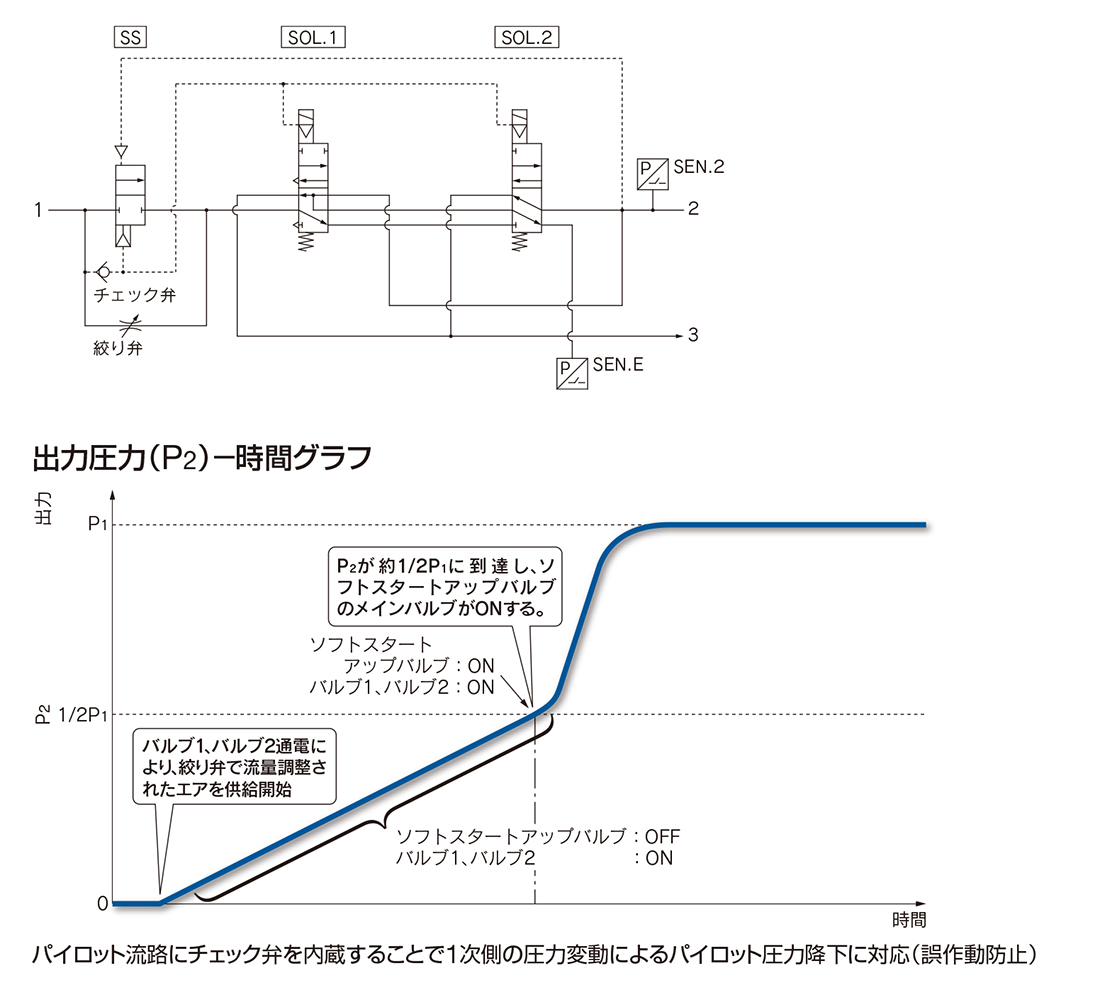

ソフトスタートアップ機能付&パイロット流路チェック弁付
空気圧システムの初期圧力の上昇を徐々に行える機能を追加。

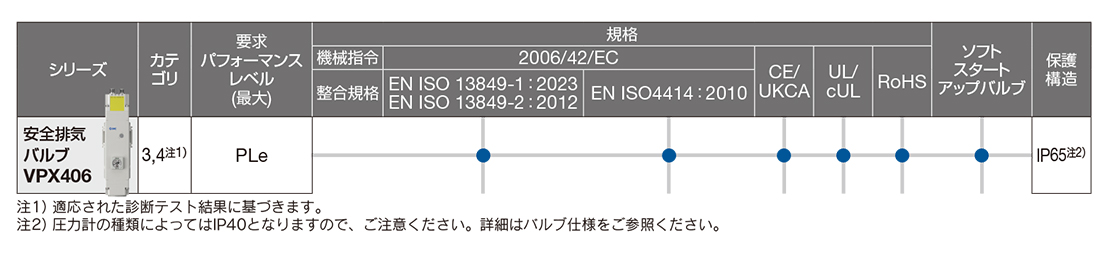

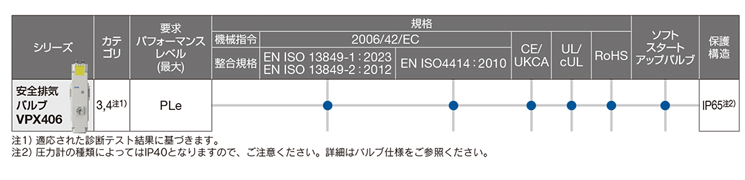

規格&保護構造
