ストッパシリンダ
ストッパシリンダ RSQ/RSDQ/RSG/RSDG
-
?豊富な機種により、ニーズに合わせた選択を可能にし、コンベアラインの自動化?省力化を?qū)g現。
?オートスイッチ付（RSDQシリーズ：RSDQ、RSDGシリーズ：RSDG）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら ストッパシリンダ RSQ/RSDQ/RSG/RSDG
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 取付高さ固定形 RSQ 複動
複動バネ入り
単動引込み検索結果を表示 取付高さ調整形 RSG 複動
複動バネ入り
単動引込み検索結果を表示 ストッパシリンダ RSQ/RSDQ/RSG/RSDG
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XA1～XA38 簡易特注 RSQ（φ12～φ50）/RSG（φ40 φ50）：ロッド先端形狀変更 PDF ストッパシリンダ RSQ/RSDQ/RSG/RSDG
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XB11 オーダーメイド ロングストロークタイプ PDF -XC3 オーダーメイド ポート位置関係の特殊 PDF
安全上のご注意 アクチュエータ/共通注意事項
オートスイッチ/共通注意事項 機種選定?技術資料 簡易特注
オーダーメイド 特定開発品情報 グリーン対応（RoHS）
オートスイッチ/共通注意事項 機種選定?技術資料 簡易特注
オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 取付高さ固定形 | RSQ | 複動 複動バネ入り 単動引込み | 12，16，20，32，40，50 |
| 取付高さ調整形 | RSG | 複動 複動バネ入り 単動引込み | 40，50 |
製品特長

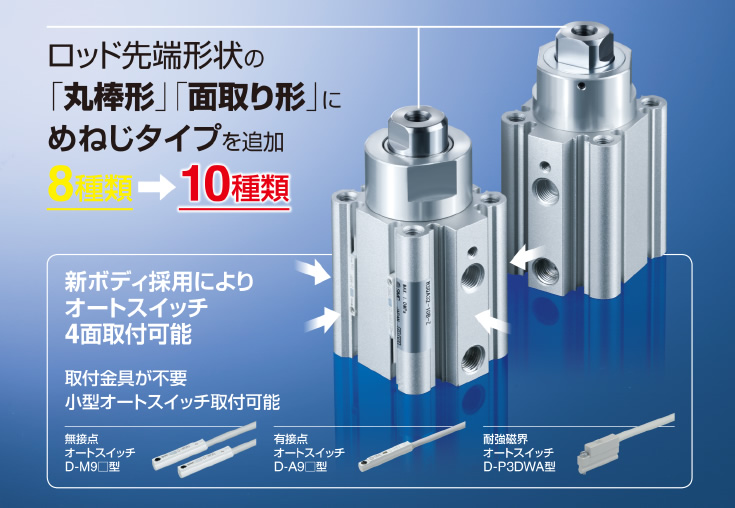

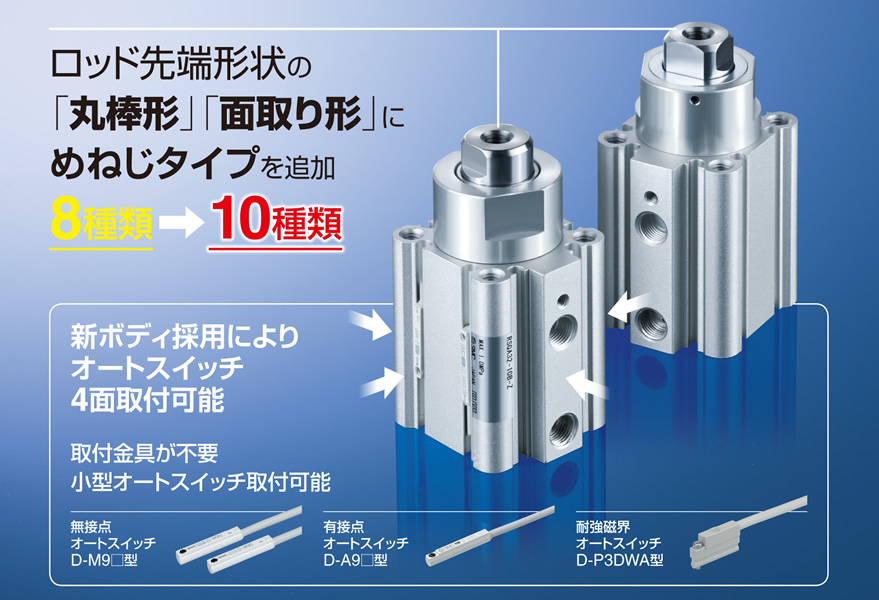

■ロッド先端形狀の「丸棒形」「面取り形」にめねじタイプを追加：8種類→10種類
■新ボディ採用によりオートスイッチ4面取付可能

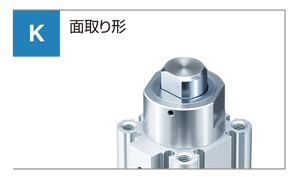

■豊富なロッド先端形狀：10種類

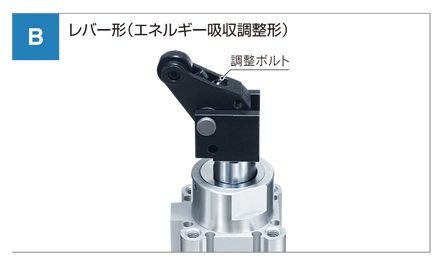

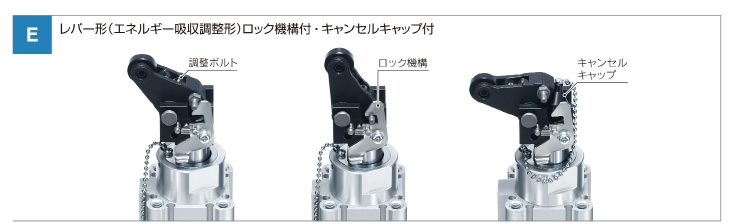

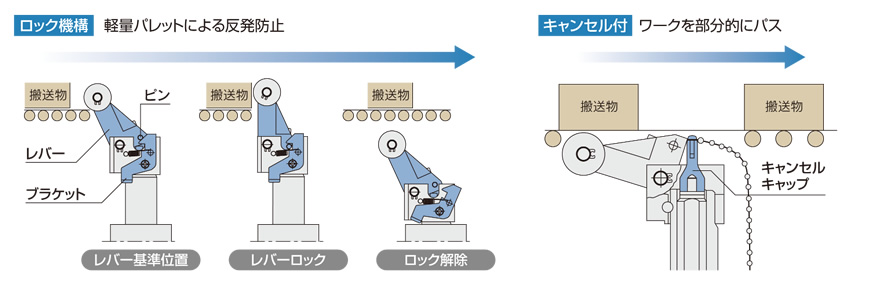

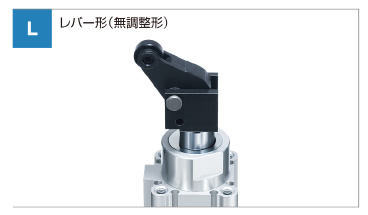

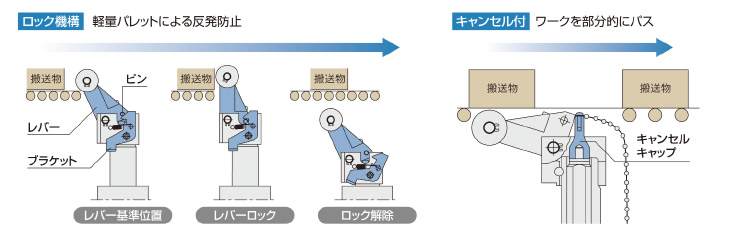

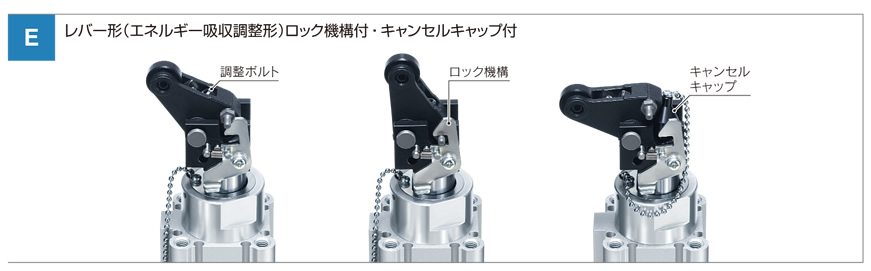

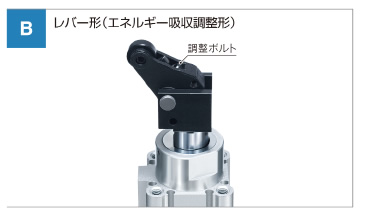

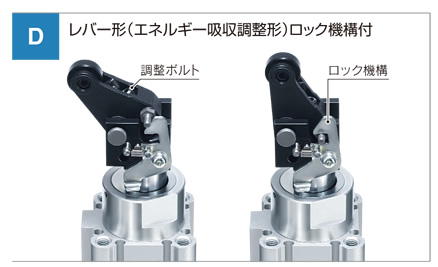

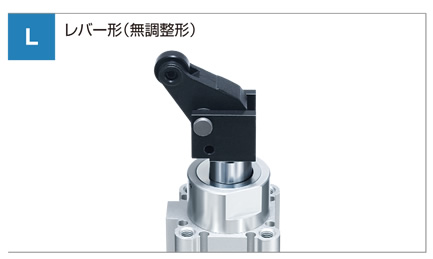

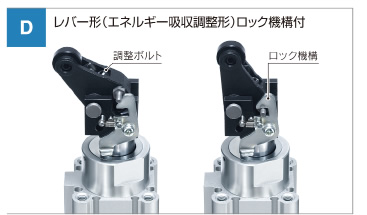

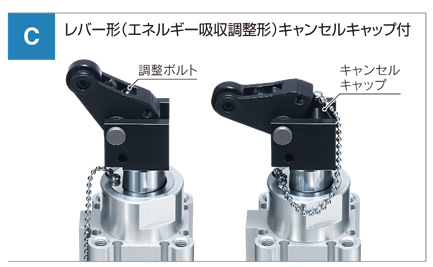

■用途に応じて選べるレバー形

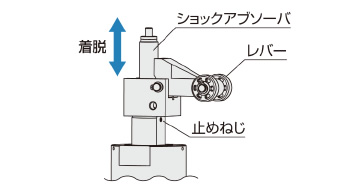

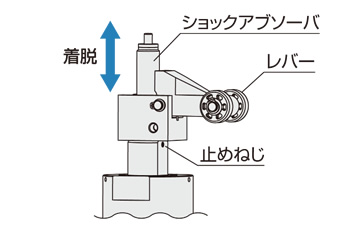

■ショックアブソーバの交換が容易
- レバー形に內蔵のショックアブソーバは無調整タイプによりメンテナンスが容易です。
（?32, ?40, ?50） - 止めねじを緩めるのみで交換が可能です。

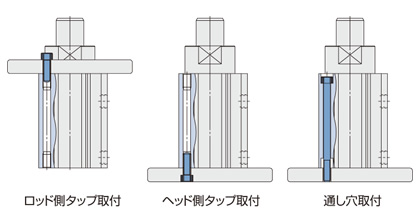

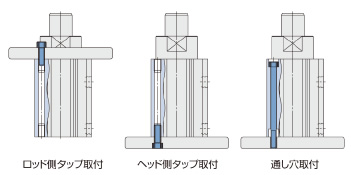

■3通りの取付方法

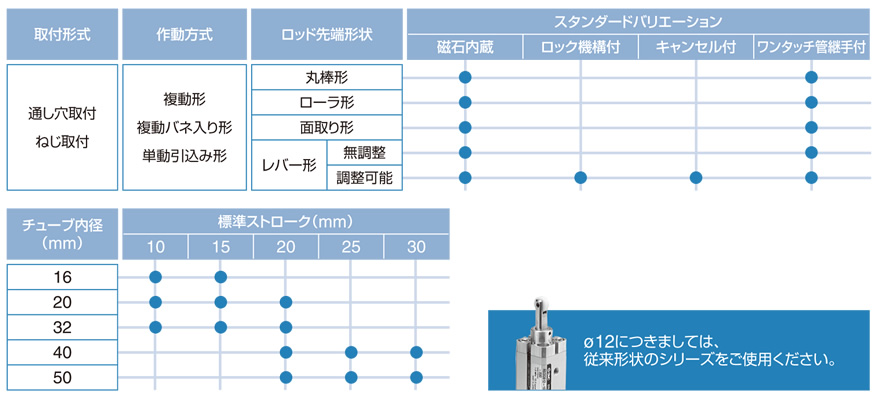

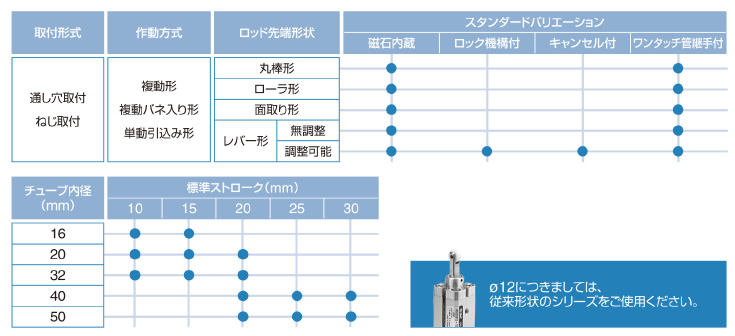

■シリーズバリエーション
