パイロット式4·5ポートソレノイドバルブ

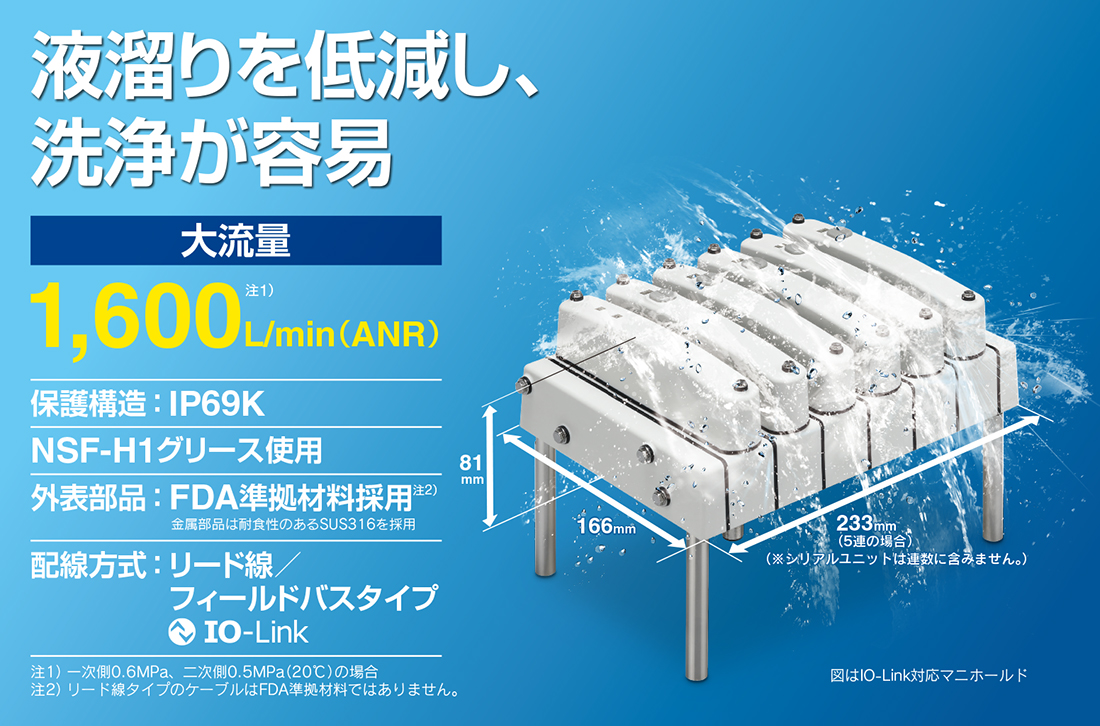

クリーンデザインマニホールドバルブ JSY5000-H
-
?液溜りを低減し、洗浄が容易
?大流量：1,600L/min（ANR）
?保護構造：IP69K
?NSF-H1グリース使用
?外表部品：FDA準拠材料採用
(金屬部品は耐食性のあるSUS316を採用)
?配線方式：リード線/フィールドバスタイプ(IO-Link)
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら クリーンデザインマニホールドバルブ JSY5000-H
取扱説明書
シリーズ 検索結果を表示 JSY5000-H 検索結果を表示 クリーンデザインマニホールドバルブ JSY5000-H
マニホールド仕様書
シリーズ 検索結果を表示 JSY5000-H 検索結果を表示
| シリーズ | 流量特性 4/2→5/3（A/B→EA/EB） C［dm3/（s?bar）］ | 流量特性 4/2→5/3（A/B→EA/EB） b | 消費電力（W） |
|---|---|---|---|
| JSY5000-H | 7.64 | 0.23 | 0.4（標準） 0.1（節電回路付） |
製品特長
クリーンデザインマニホールドバルブ JSY5000-H Series

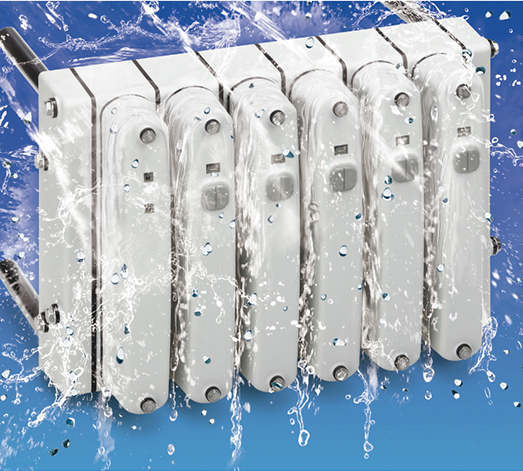

液溜りを低減し、洗浄が容易
-
凹部のない外観形狀
バルブ間のスペースを確保
-

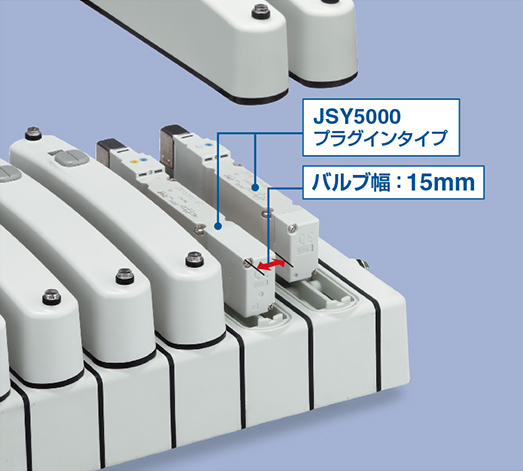

15mm幅のバルブを內蔵

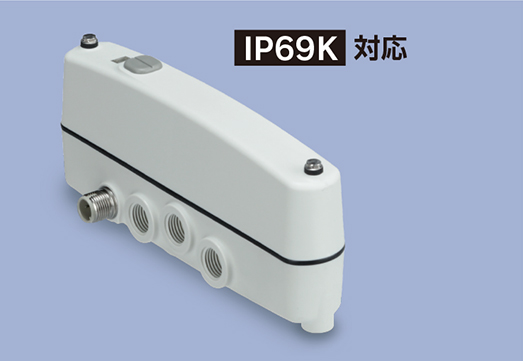

サブプレート（単體仕様） IP69K対応

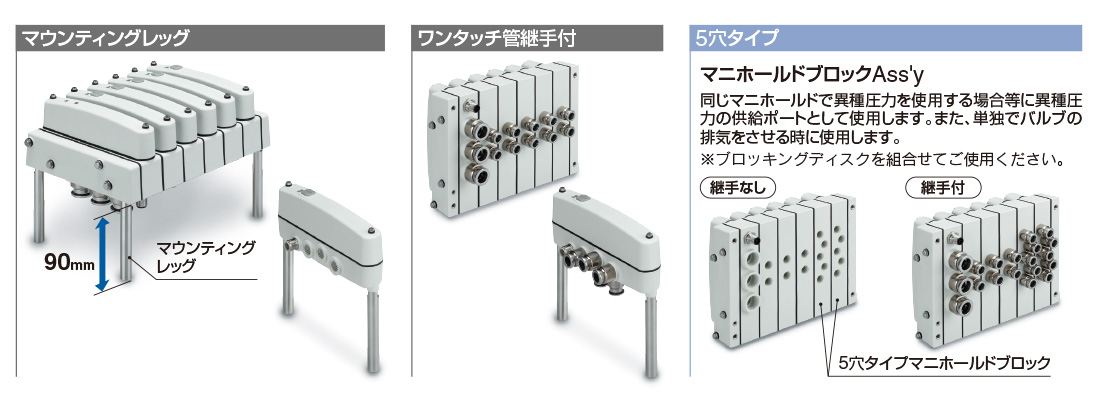

マニホールド部品

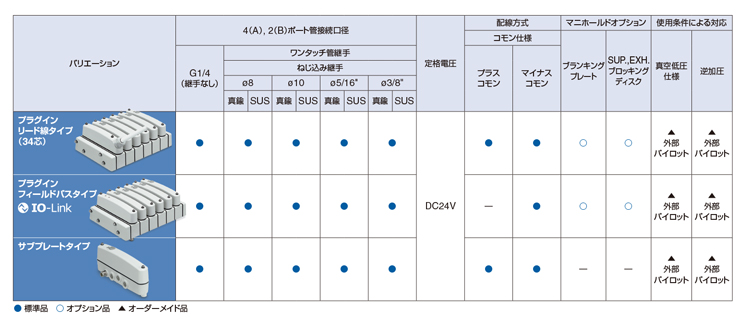

シリーズバリエーション

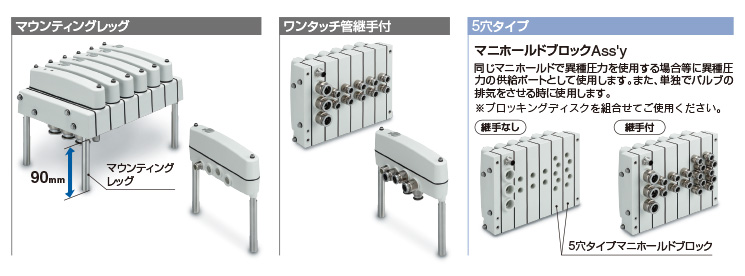

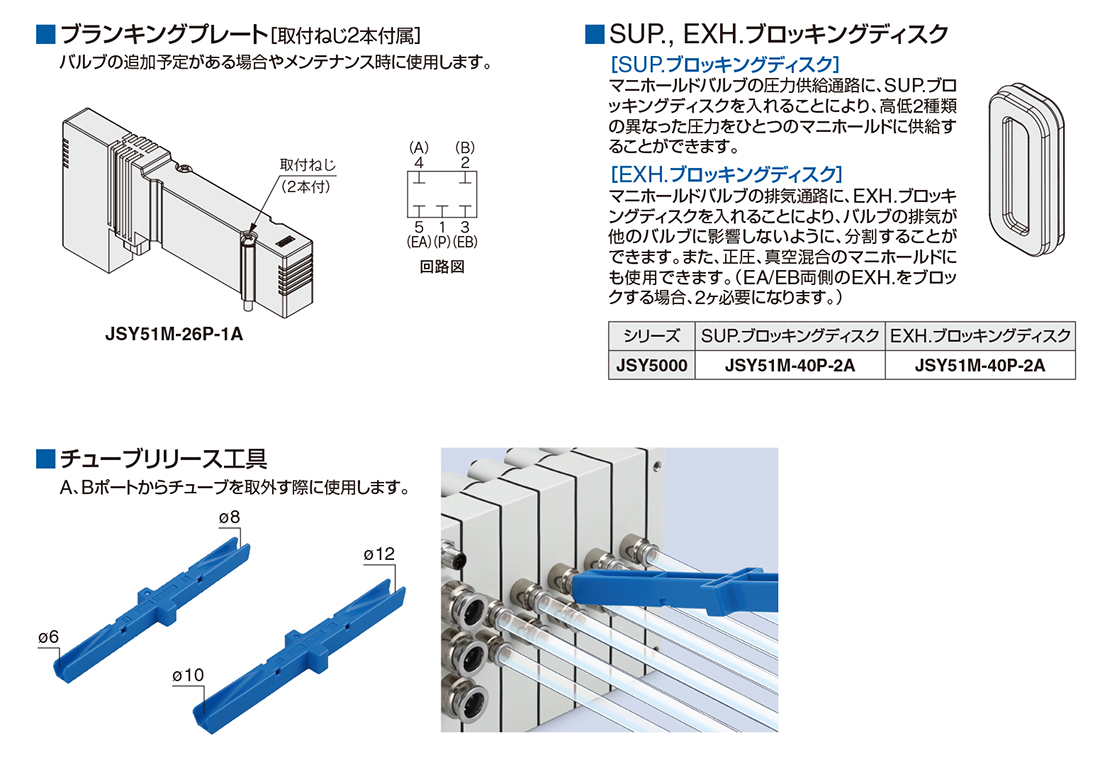

マニホールドオプション

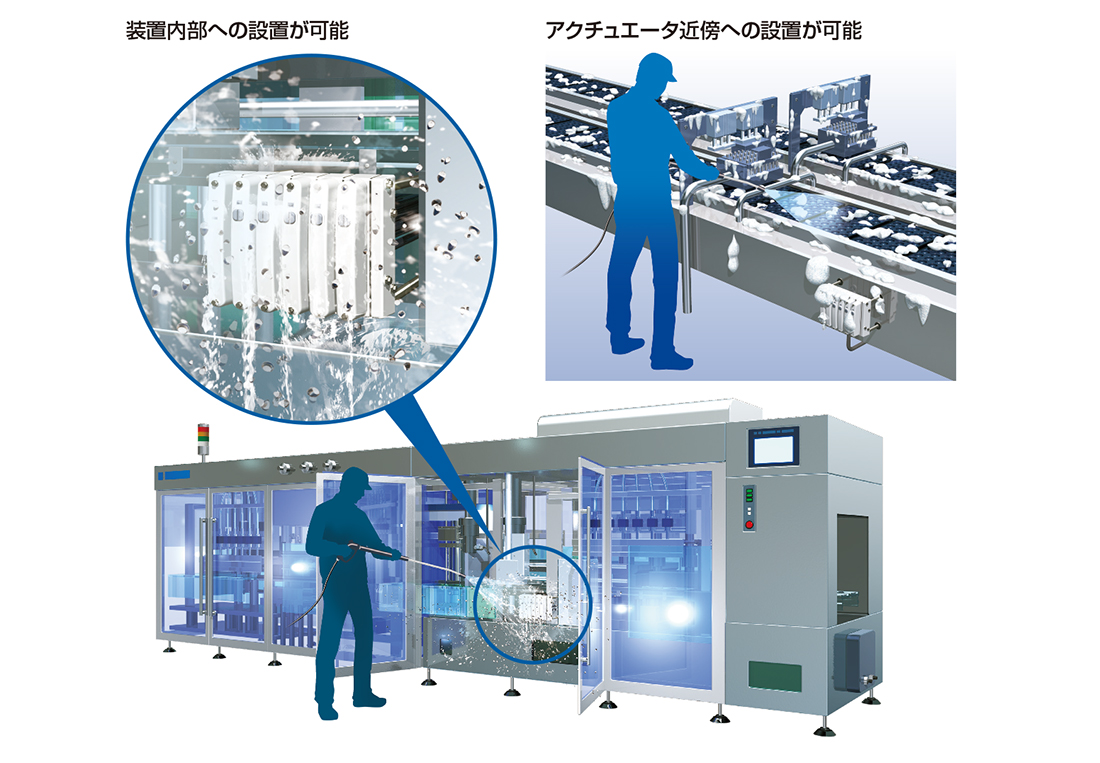

アプリケーション

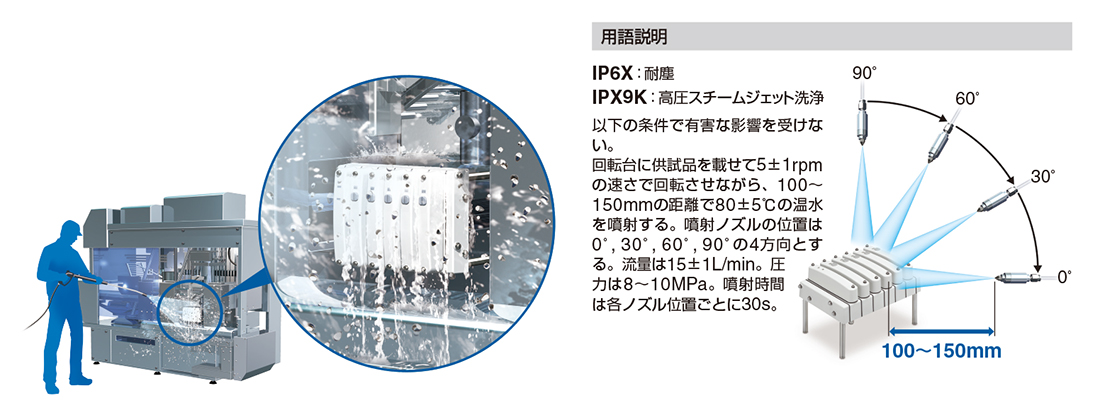

保護構造 IP69K対応マニホールド
IP69K製品は、IP6X（IEC/EN 60529）およびIPX9K（ISO 20653）により塵や高圧溫水に対して保護された製品です。

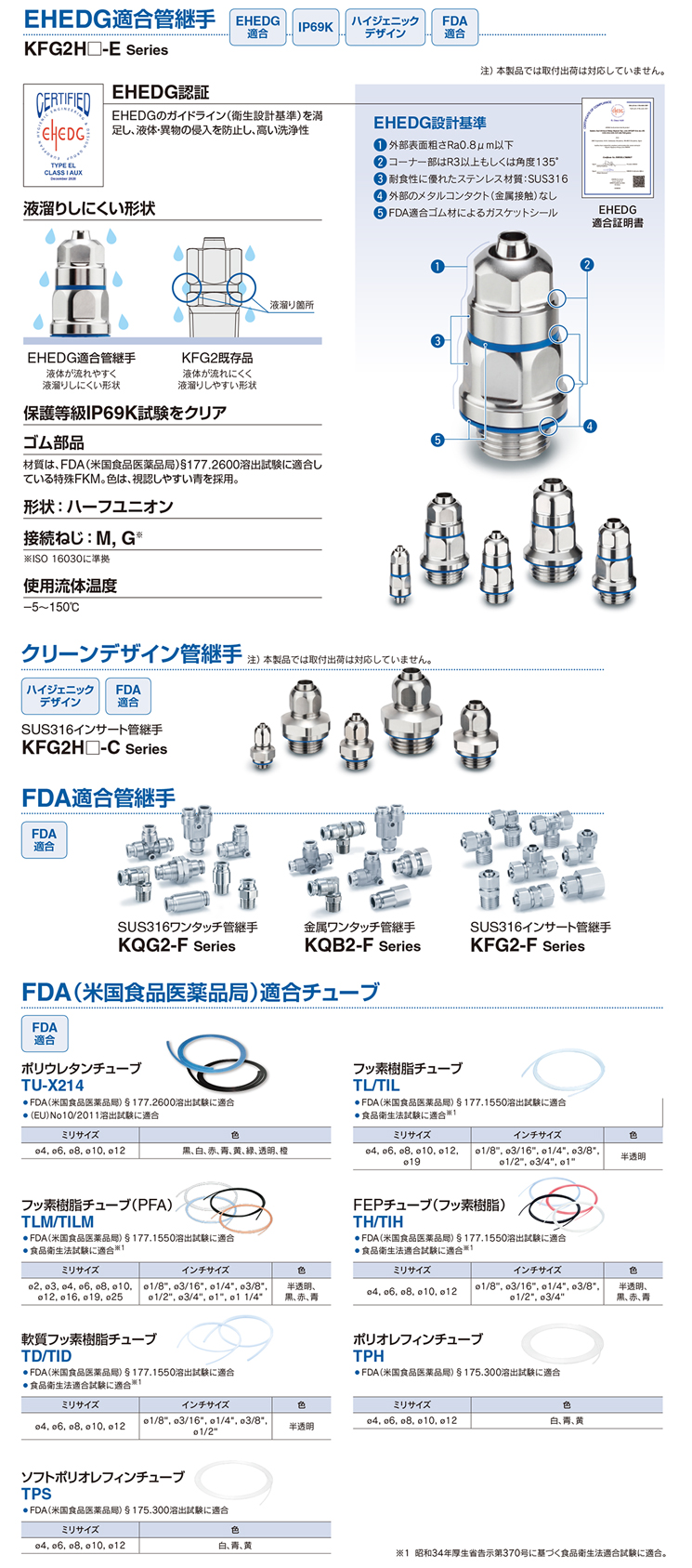

関連機器
