真空パッド

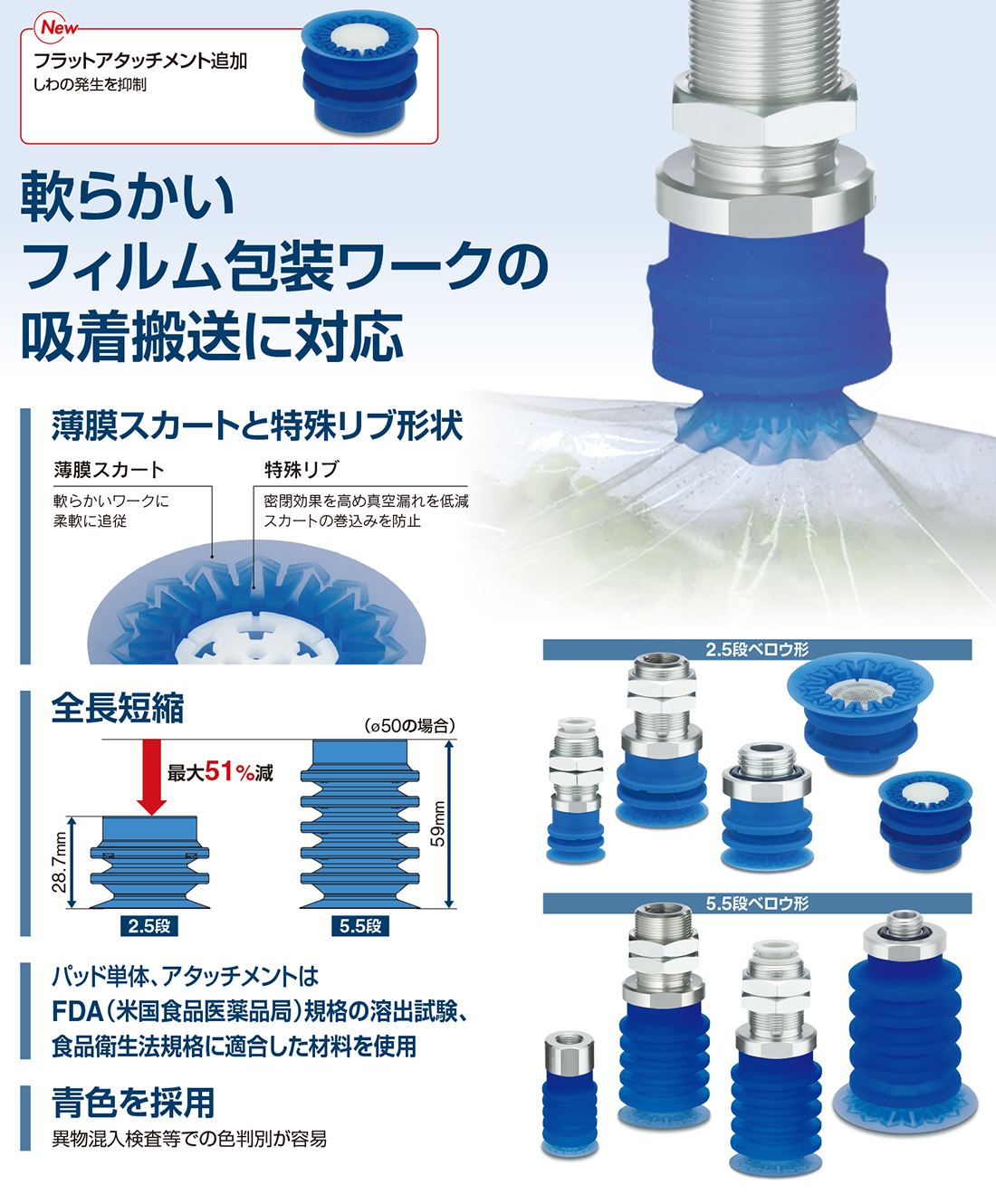

真空パッド/ベロウ形 ZP3P-JT
-
?軟らかいフィルム包裝ワークの吸著搬送に対応

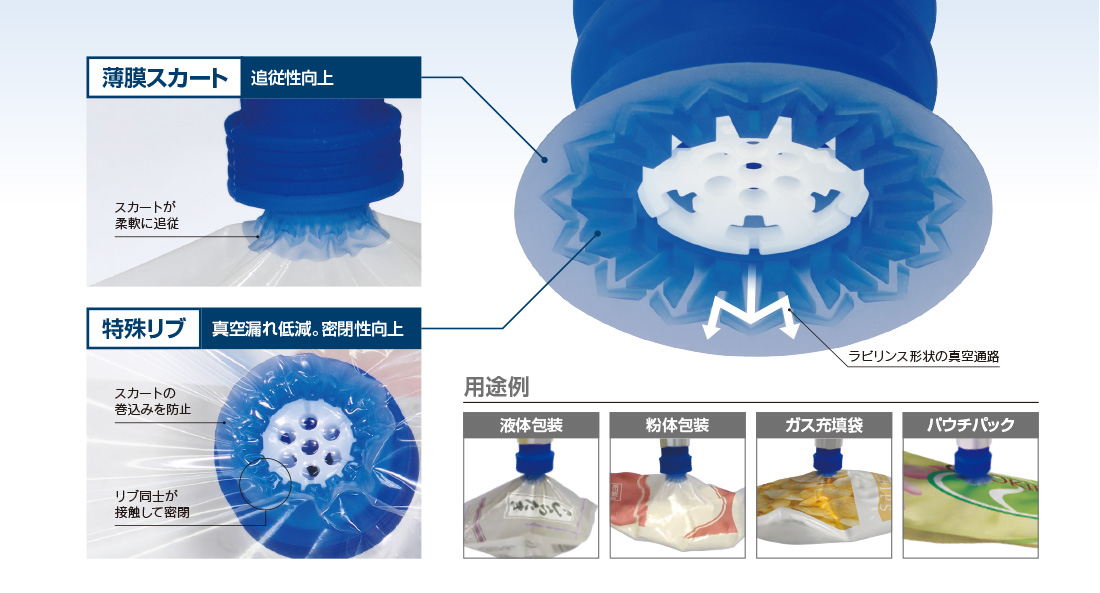

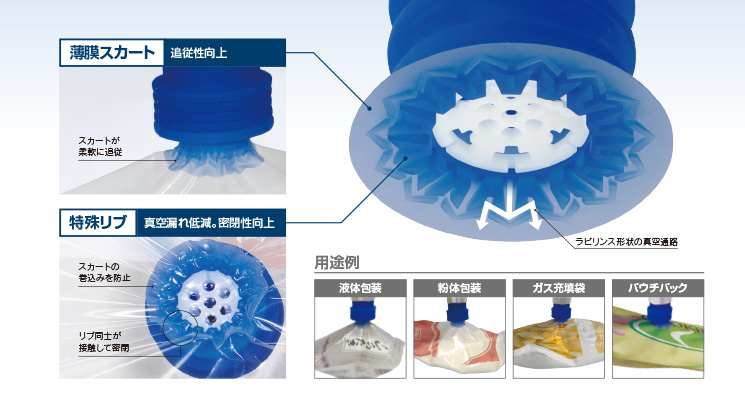

?薄膜スカートと特殊リブ形狀

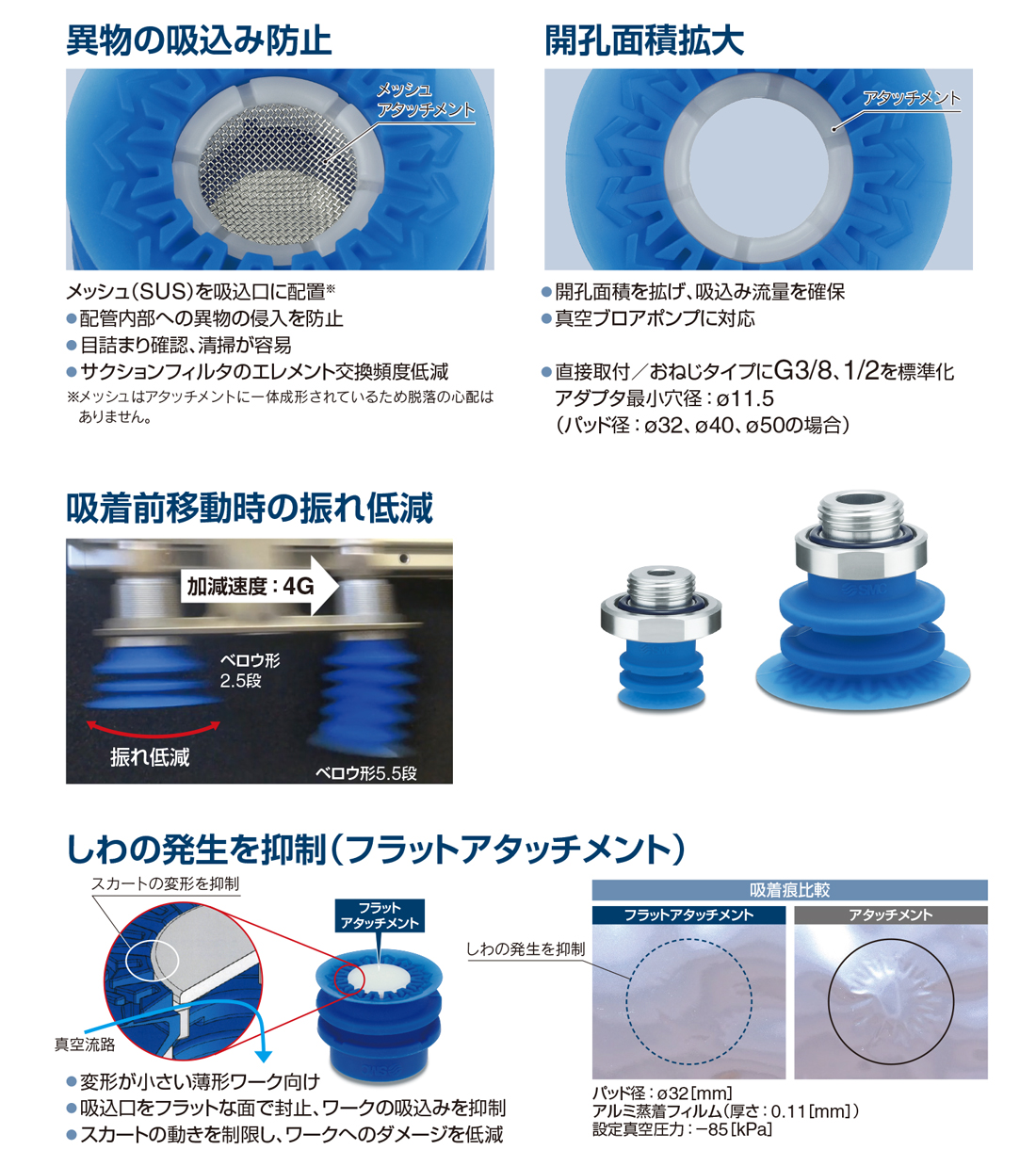

?フラットアタッチメント（2.5段）
しわの発生を抑制

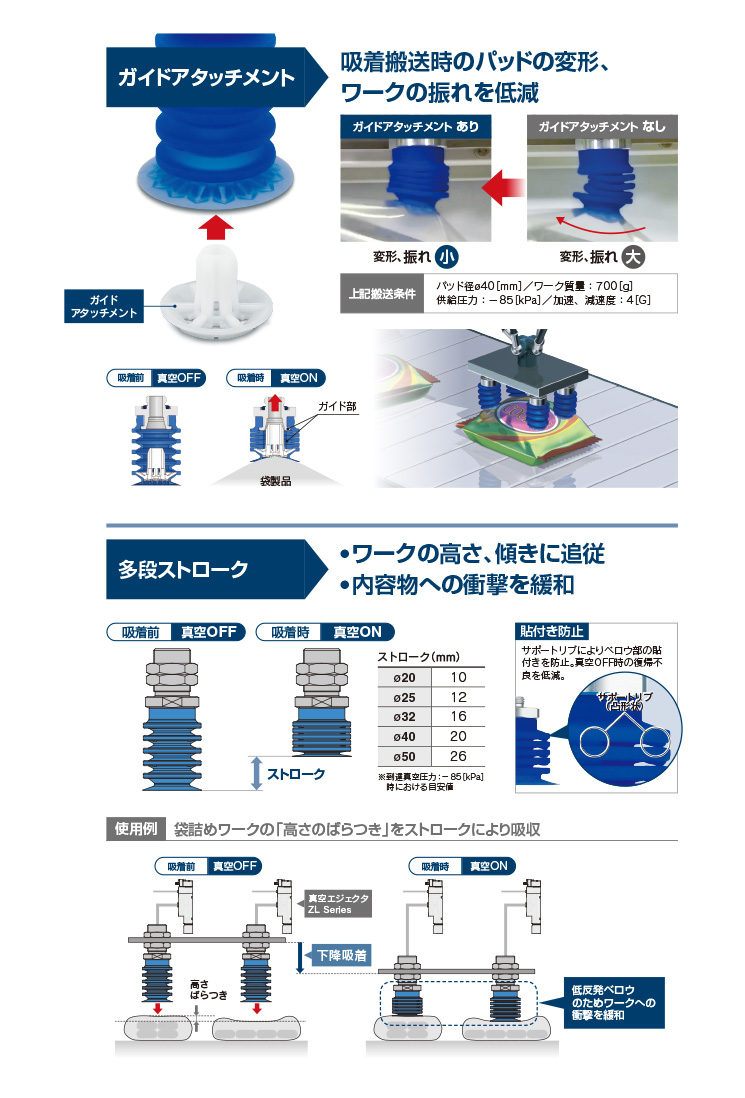

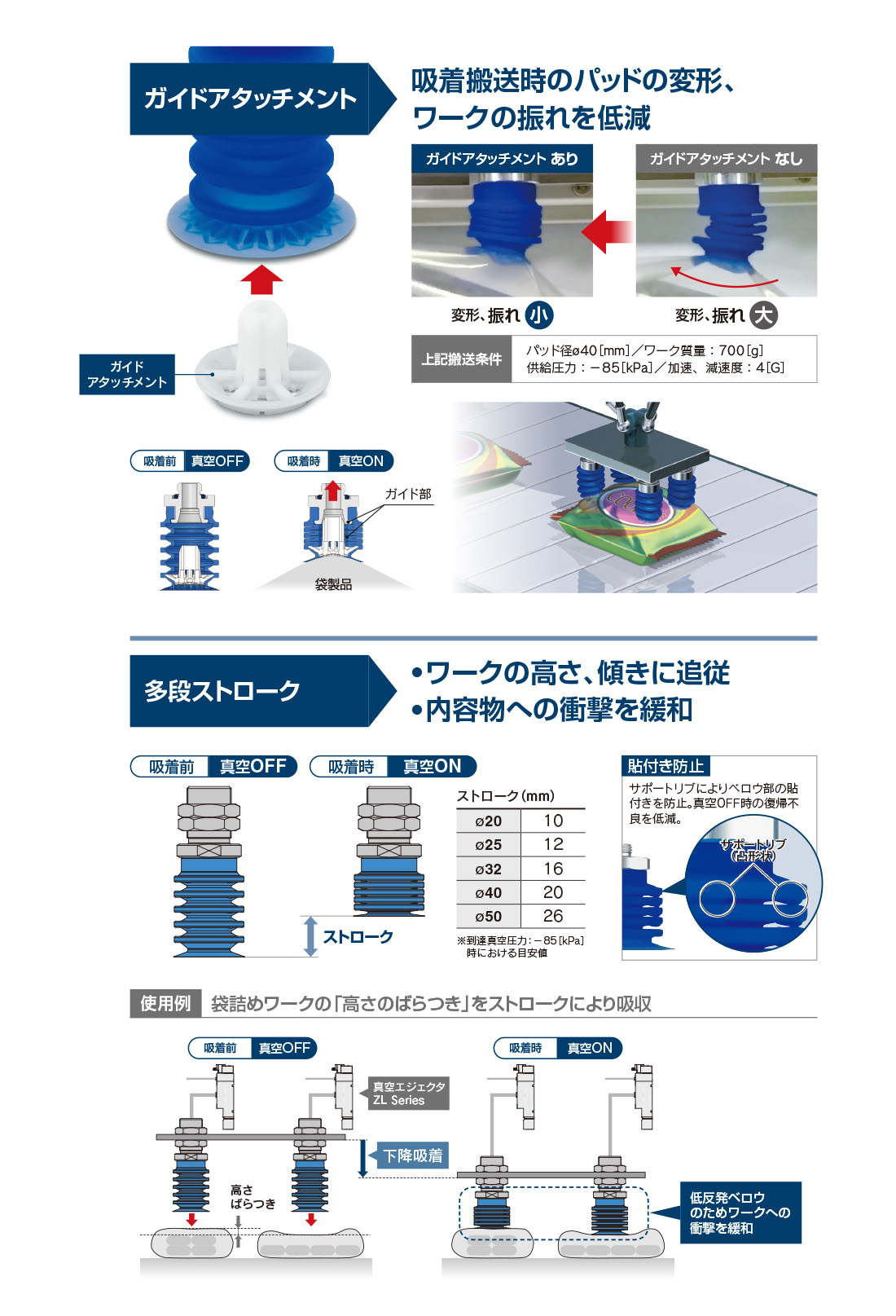

?ガイドアタッチメント（5.5段）
加減速度：4Gで吸著搬送が可能
?パッド単體、アタッチメントはFDA（米國食品醫薬品局）規格の溶出試験、
食品衛生法規格に適合した材料を使用
?青色を採用
異物混入検査等での色判別が容易
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら

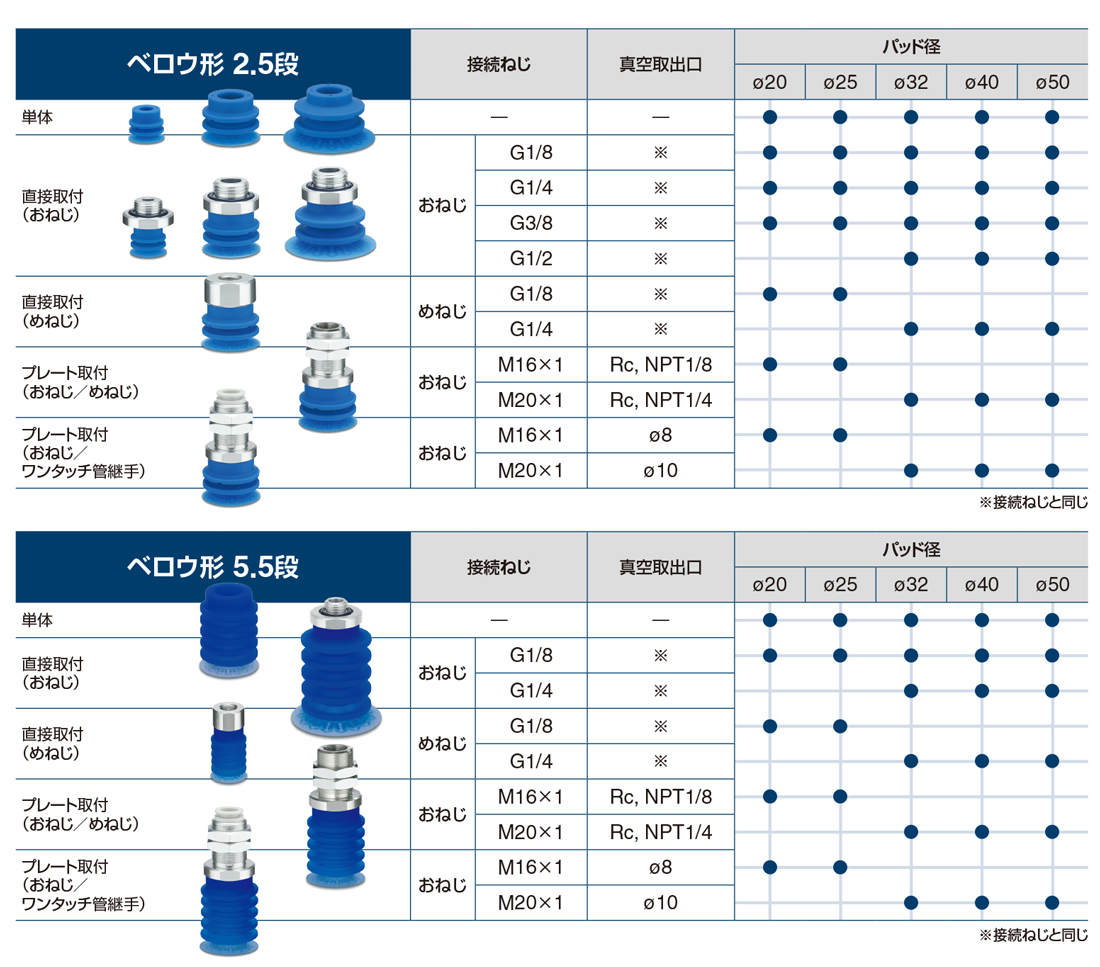

| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP3P-JT | ベロウ形（2.5段） | φ20, φ25, φ32, φ40, φ50 |
| ZP3P-JT | ベロウ形（5.5段） | φ20, φ25, φ32, φ40, φ50 |
製品特長
軟らかいフィルム包裝ワークの吸著搬送に対応
液體や粉末など大きく変形する袋ワークの吸著搬送が可能
ベロウ形 2.5段
ベロウ形 5.5段

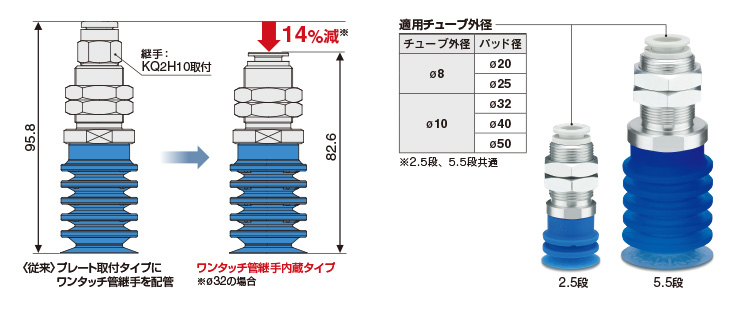

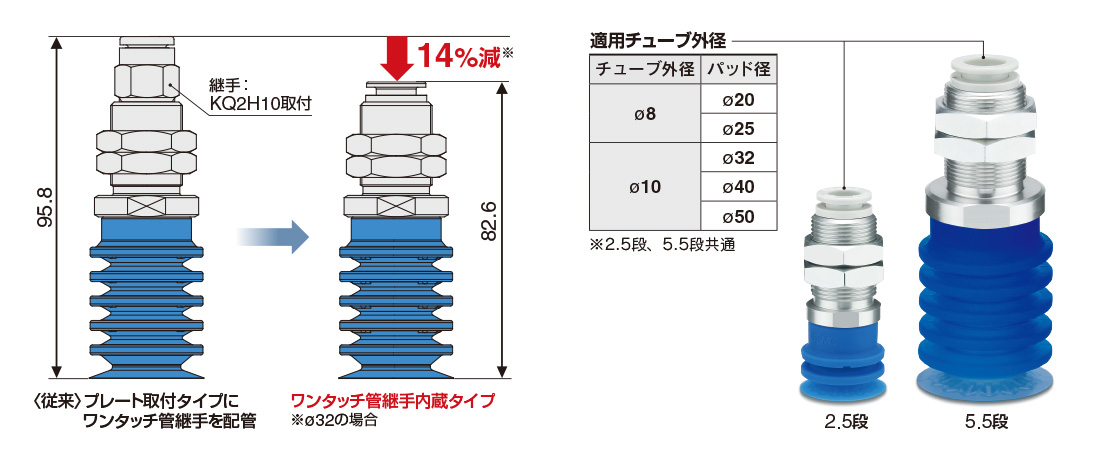

ワンタッチ管継手內蔵タイプを標準化
全長短縮、組付、工數削減
バリエーション
