殘圧抜き3ポート弁
3ポート殘圧排気弁モジュラタイプ VP546E/746E
-
?F.R.L.コンビネーション（AC-D Series）に接続可能。
省スペース?配管工數の削減が可能
?流量特性 C［dm3（/ s·bar）］
VP546E：7.5
VP746E：12.6

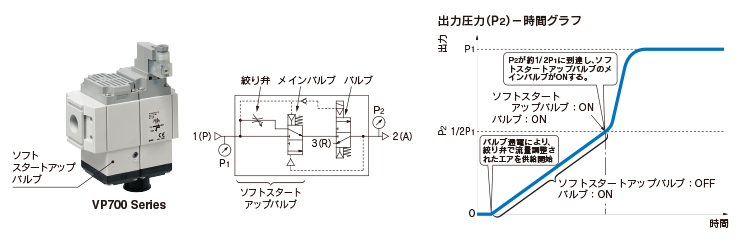

?ソフトスタートアップ機能付の選定が可能
?消費電力：0.35W（ランプなし）
?パイロット流路にチェック弁內蔵
（一次側の圧力変動によるパイロット圧力降下に対応）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 3ポート殘圧排気弁モジュラタイプ VP546E/746E
取扱説明書
シリーズ 検索結果を表示 VP546E 検索結果を表示 VP746E 検索結果を表示 3ポート殘圧排気弁モジュラタイプ VP546E/746E
自己宣言書
シリーズ 検索結果を表示 VP546E 検索結果を表示 VP746E 検索結果を表示
| シリーズ | 適用コンビネーション |
|---|---|
| VP546E | AC30-D |
| VP746E | AC40-D |
製品特長
F.R.L.コンビネーション（AC-D Series）に接続可能。
省スペース?配管工數の削減が可能
流量特性 C［dm3（/ s·bar）］
VP546E：7.5 VP746E：12.6

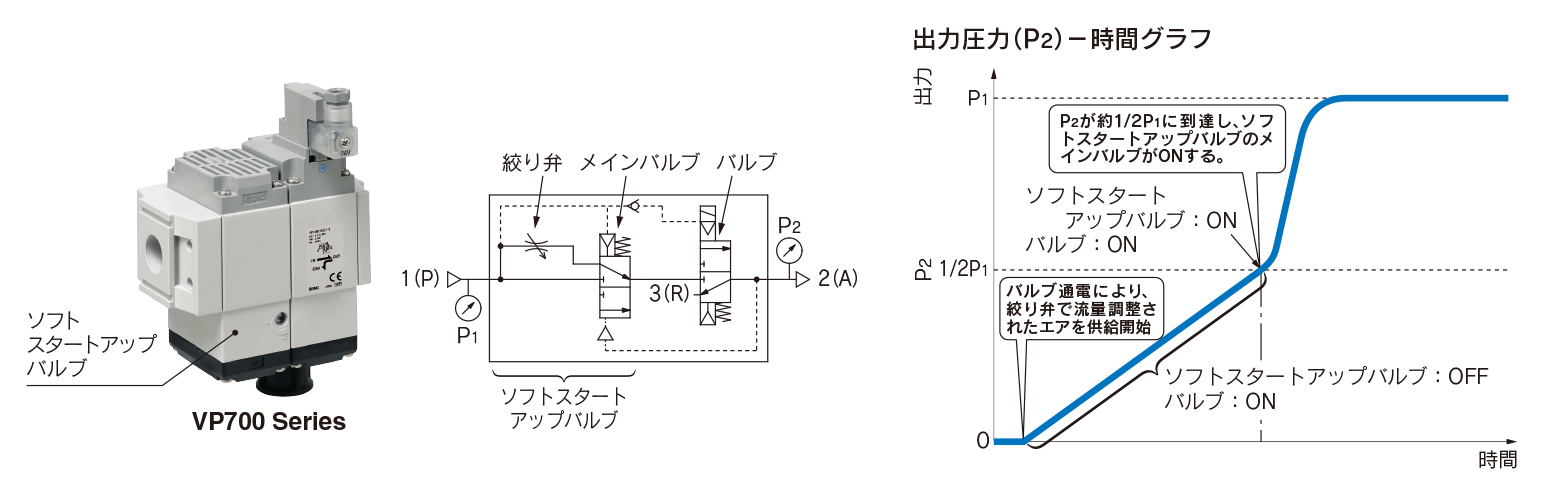

ソフトスタートアップ機能付の選定が可能
-
消費電力：0.35W（ランプなし）
-
パイロット流路にチェック弁內蔵
（一次側の圧力変動によるパイロット圧力降下に対応）
