カードモータ

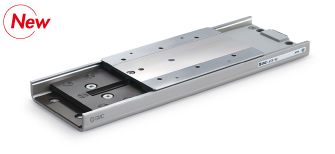

カードモータ? LAT3
-
?リニアモータを使い、搬送?押當て測長システムを小型化

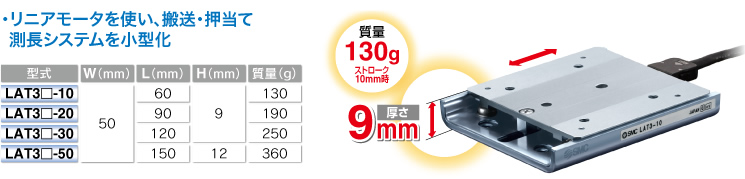

?厚さ：9mm、質量：130g（ストローク10mm時）
?最大押當て推力：6N
?繰返し位置決め精度：±5μm
?押當て測長精度：±10μm
?最高使用頻度：500cpm
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら カードモータ? LAT3
取扱説明書
シリーズ 検索結果を表示 LAT3F 検索結果を表示 LAT3M 検索結果を表示 LAT3 検索結果を表示 カードモータ? LAT3
自己宣言書
シリーズ 検索結果を表示 LAT3F 検索結果を表示 LAT3M 検索結果を表示 LAT3 検索結果を表示
| シリーズ | ストローク（mm） | センサ （光學式リニア エンコーダ）分解能 | 押當て 瞬時最大推力 | 繰返し 位置決め 精度 | 押當て 測長 精度 | 最高速度 |
|---|---|---|---|---|---|---|
| LAT3F | 10, 20, 30, 50 | 1.25μm | ～6N | ±5μm | ±10μm | 400mm/s |
| LAT3M | 50 | 5μm | ～6N | ±20μm | ±40μm | 400mm/s |
| LAT3 | 10, 20, 30 | 30μm | ～6N | ±90μm | ±100μm | 400mm/s |
製品特長
?最大押當て推力:6N
微小負荷の押當て
?繰返し位置決め精度:±5μm
ワークの位置決め
?押當て測長精度:±10μm
部品の測長
?最高使用頻度:500cpm
不適合部品の排出作業等
?0.5kg → 1kg
|取付方法

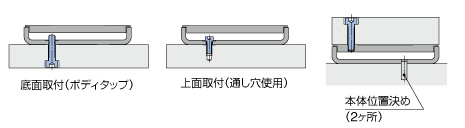

本體取付
2通りの取付が選択可能
ワーク取付

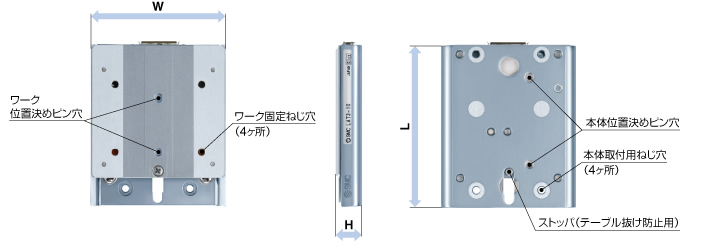

ワーク、本體固定部に位置決めピン穴を標準設定
ケーブル取付
テーブルよりケーブルコネクタの張り出しはありません。

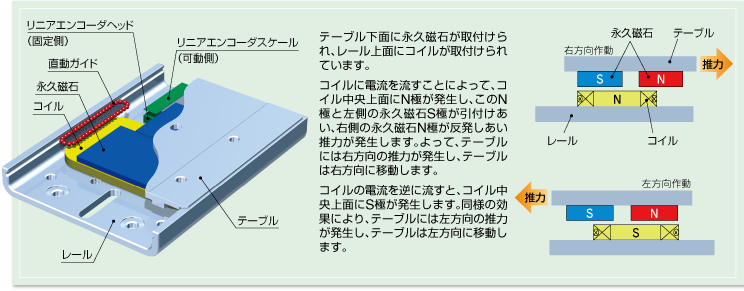

|構造?動作原理

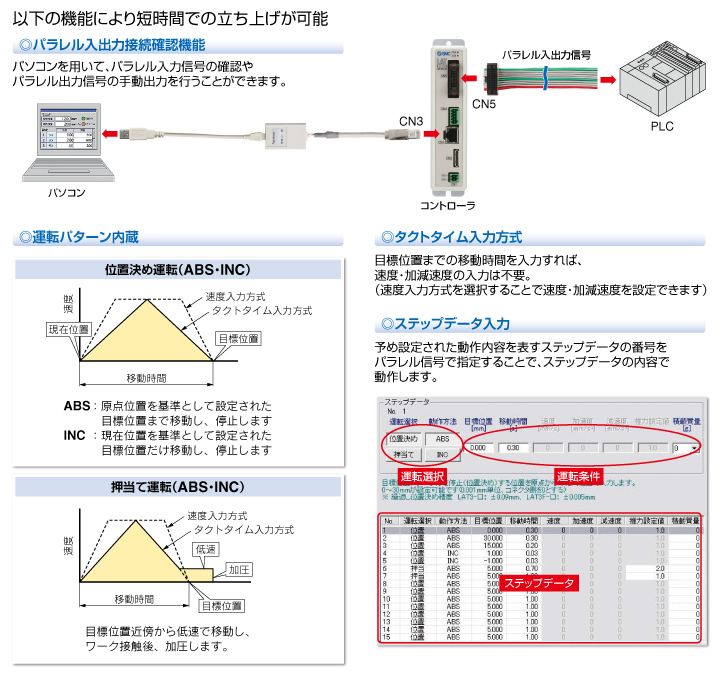

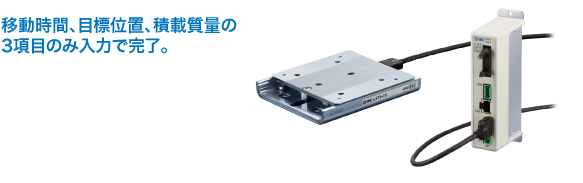

|すぐに使える簡単設定 立ち上げ時間を短縮

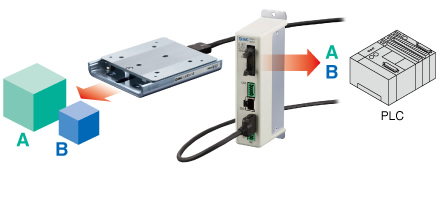

ワークの測長?判別機能
ワークに接觸して停止したテーブル位置から、ワークの寸法を測定できます。
テーブル位置に応じたパラレル出力信號により、ワークの判別や良否判定ができます。
さらにマルチカウンタ（オプション）の使用で、テーブル位置の表示や31點までのプリセット出力が可能となります。
|アプリケーション例
位置決め用途例
センサヘッドの移動?位置決め
部品の移動?位置決め
電子部品のピック&プレイス
テープへの部品供給
部品の分離（エスケープメント）
ワークの芯出し
測長用途例
ワークの高さ測定
ガラス基板の厚さ測定（多點）
ケーブルの外徑測定
テープの厚さ測定
高頻度駆動用途例
振動によるパレットへの部品の整列
ワークの振り分け
押當て用途例
ワークの押當て（ソフトタッチ）
ワークの位置決め
樹脂成形部品のランナ切斷
テープの整列
スイッチの検査
高密度配置
