真空グリッパ（エジェクタタイプ）

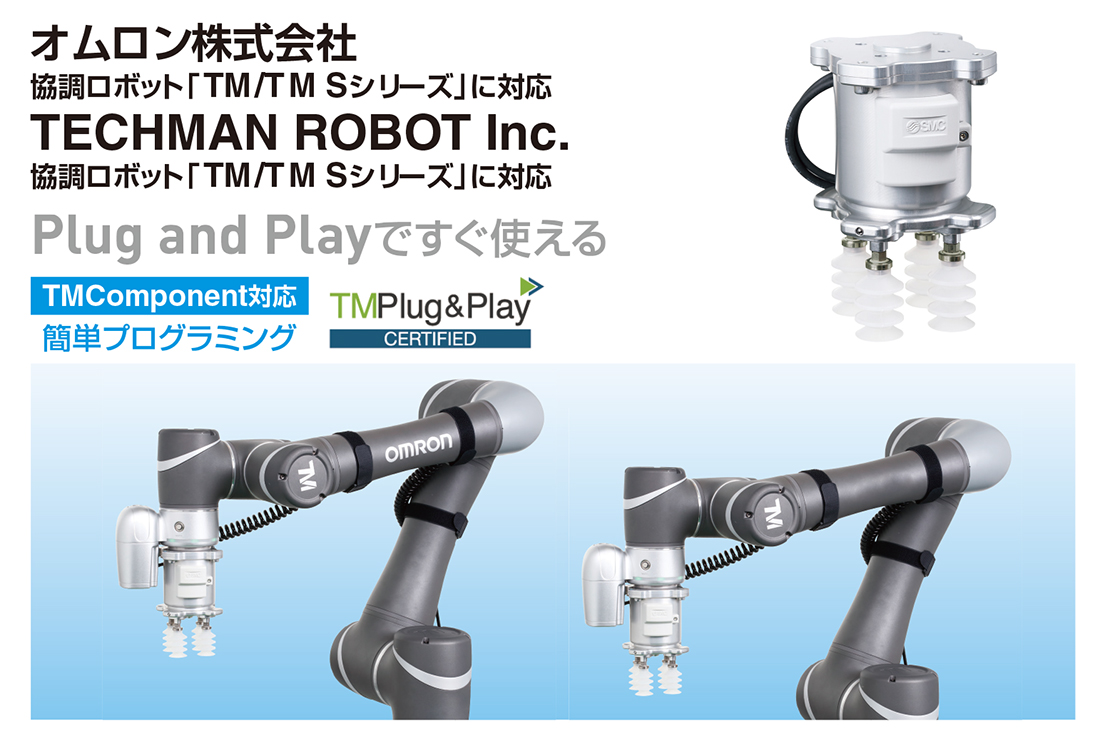

協働ロボット用真空グリッパ ZXP7□4□-X1
for オムロン、TECHMAN ROBOT Inc. TM/TM Sシリーズ
-
?Plug and Playですぐ使える
TMComponent対応 簡単プログラミング
?圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能
?真空エジェクタ、エア供給弁?破壊弁、圧力センサ、パッドを一體化
?取付規格：ISO9409-1-50-4-M6準拠
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 協働ロボット用真空グリッパ ZXP7□4□-X1
for オムロン、TECHMAN ROBOT Inc. TM/TM Sシリーズ取扱説明書
シリーズ 検索結果を表示 ZXP7□41-X1
ZXP7□42-X1検索結果を表示 協働ロボット用真空グリッパ ZXP7□4□-X1
for オムロン、TECHMAN ROBOT Inc. TM/TM Sシリーズ自己宣言書
シリーズ 検索結果を表示 ZXP7□41-X1
ZXP7□42-X1検索結果を表示
| シリーズ | パッド形狀 | パッド徑 | 吸込流量 ［L/min(ANR)] | 空気消費量 ［L/min(ANR)] |
|---|---|---|---|---|
| ZXP7□41-X1 ZXP7□42-X1 | 平形 平形リブ付 べロウ形 薄形 多段べロウ形 2.5段べロウ形 5.5段べロウ形 | φ8～φ32 | 17 | 57 |
製品特長
協働ロボット用真空グリッパ
圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能
真空エジェクタ、エア供給弁?破壊弁、圧力センサ、パッドを一體化
取付規格：ISO9409-1-50-4-M6準拠
TMComponent対応（TMflowのみ）

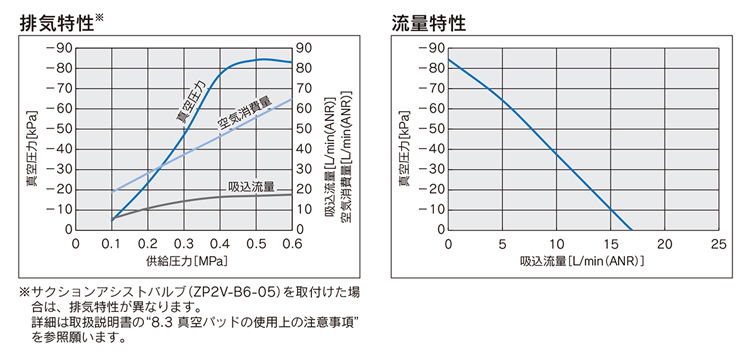

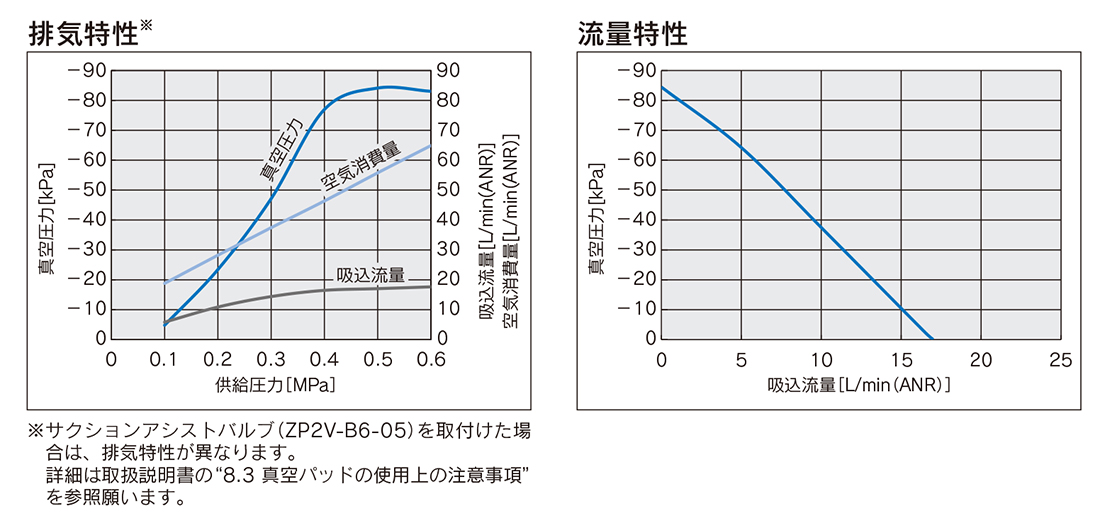

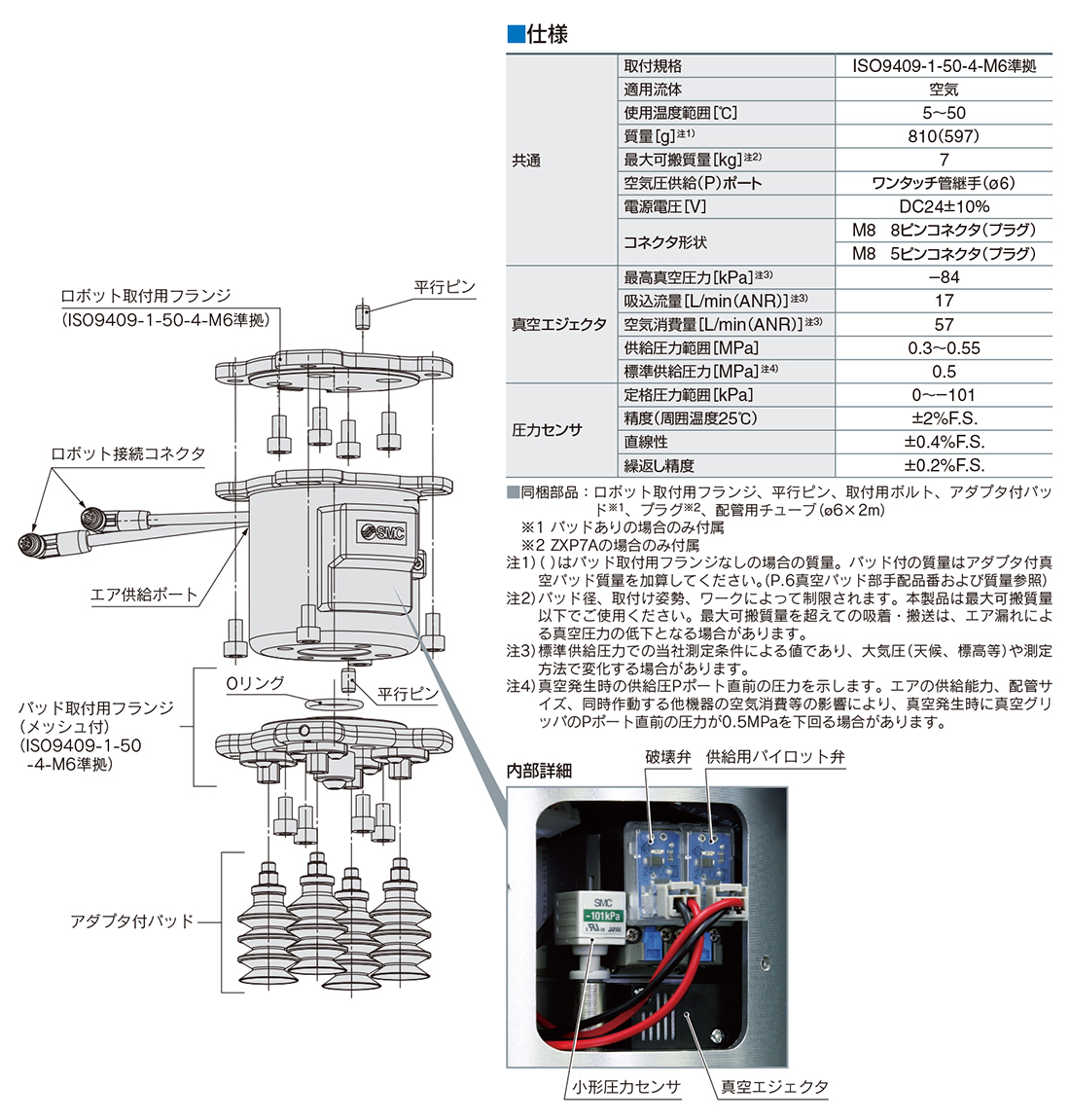

仕様

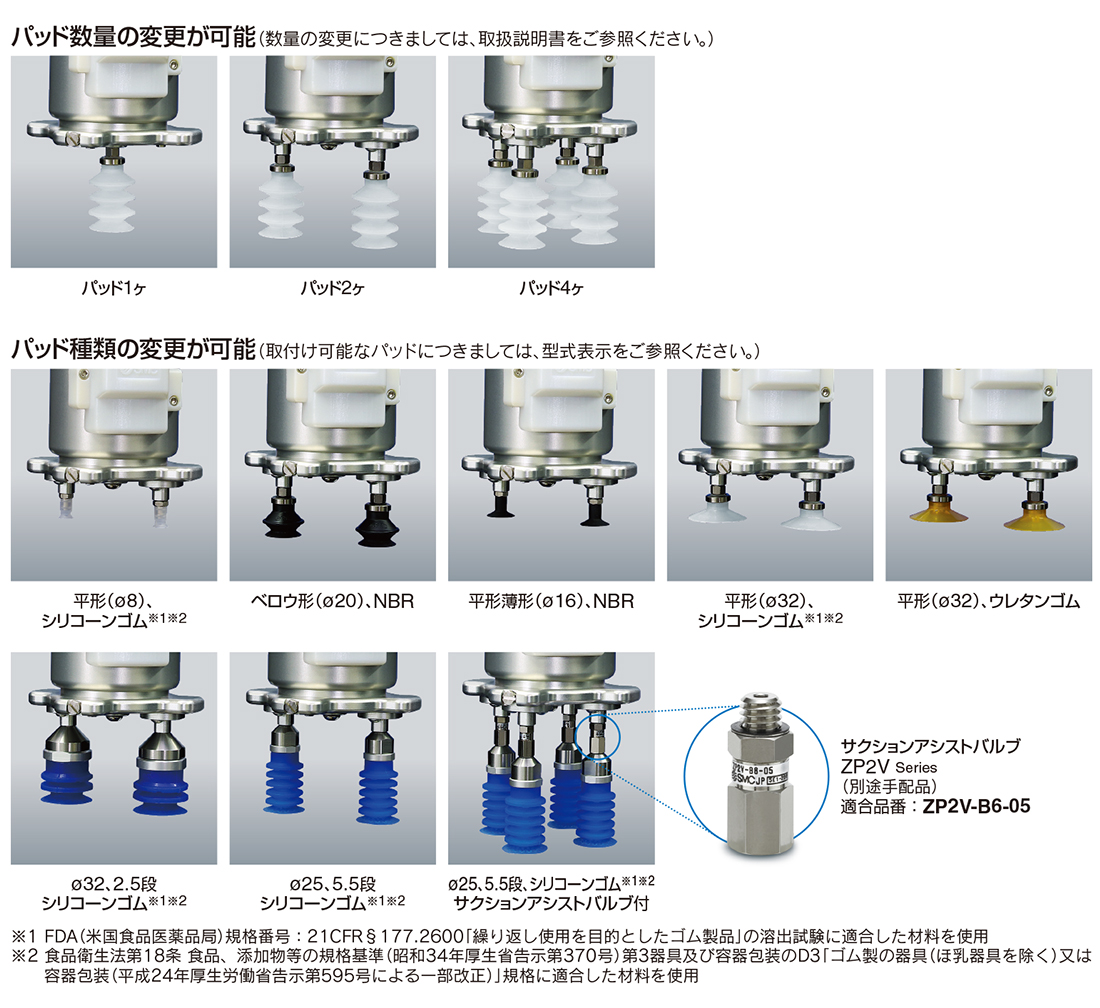

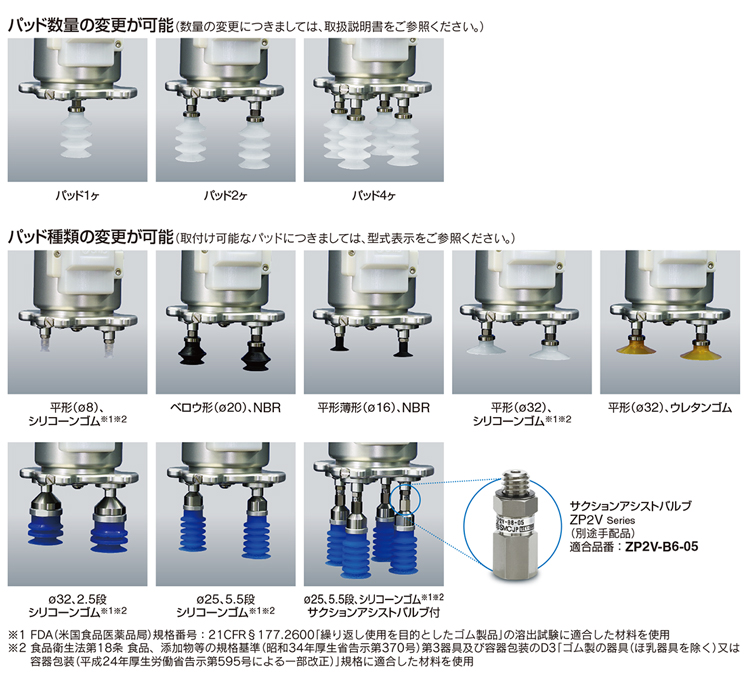

パッドバリエーション例
-

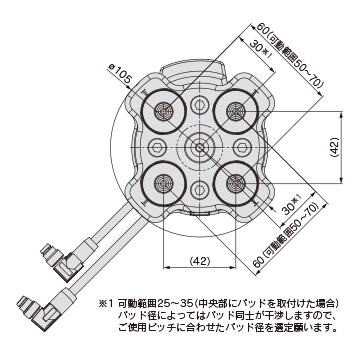

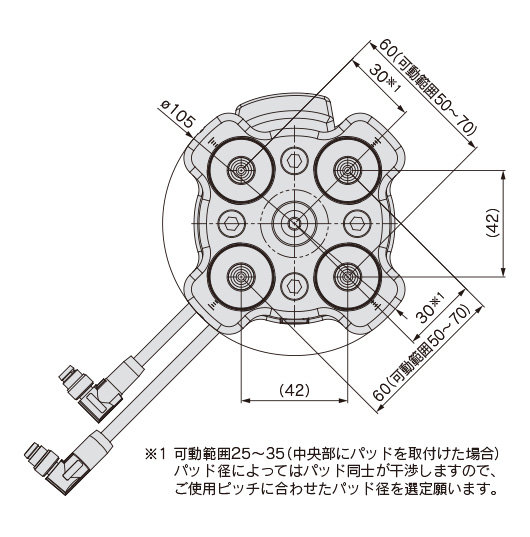

パッドのピッチ変更可能
-

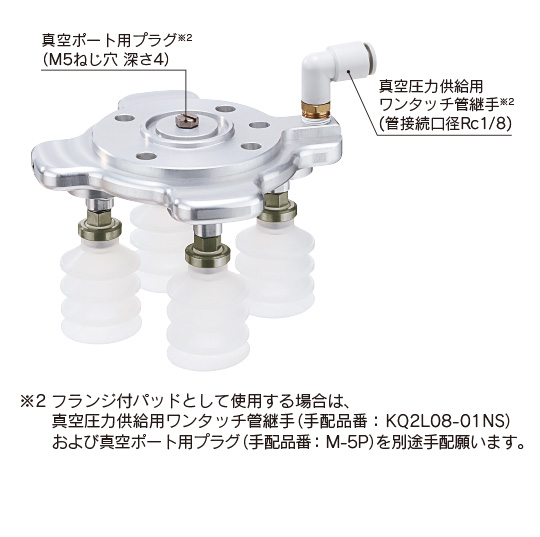

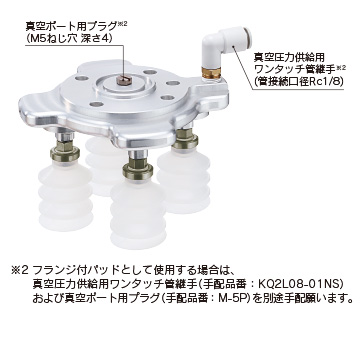

フランジ付パッド単體で使用可能
（真空源が外部にある場合）
機種選定

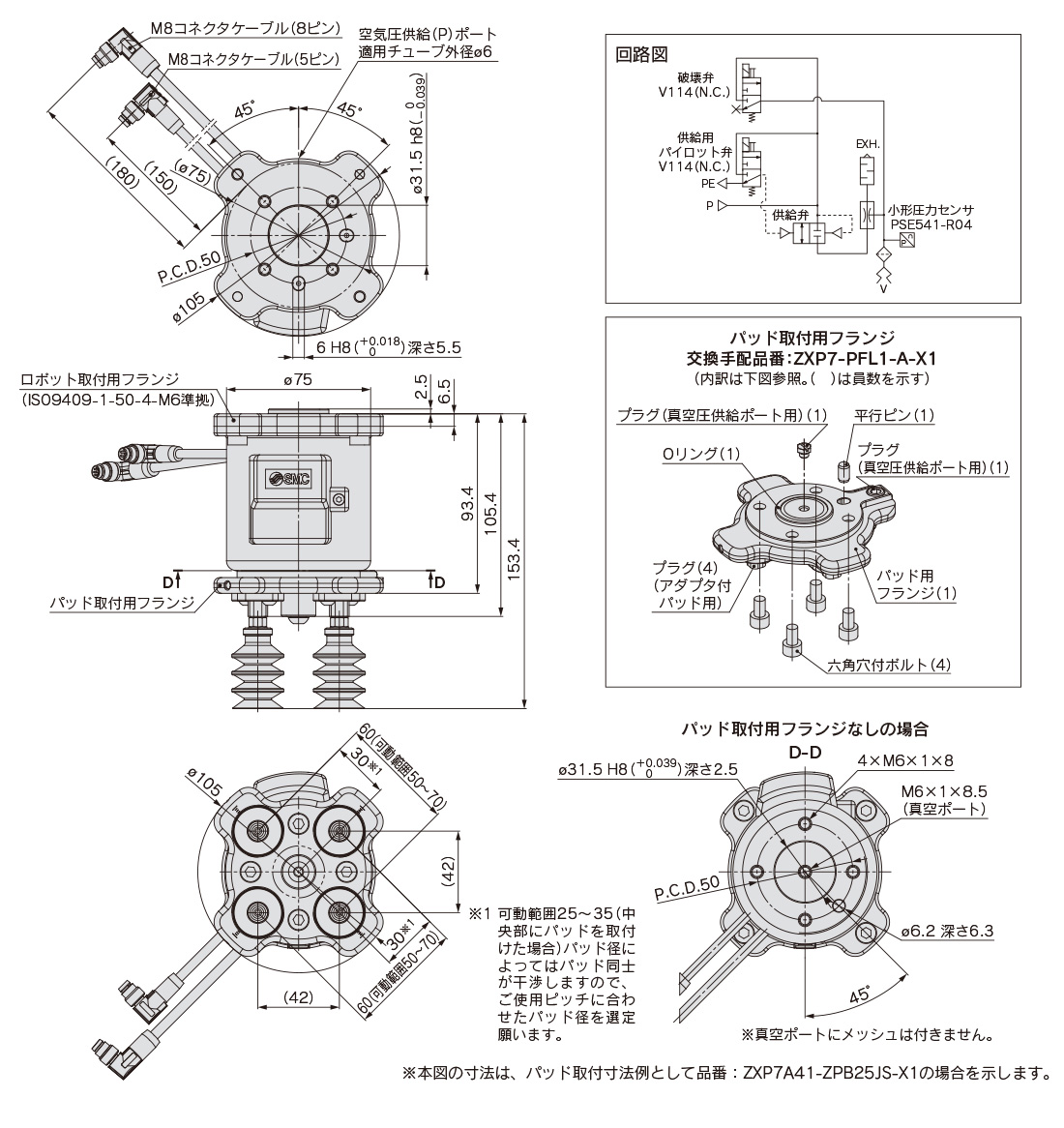

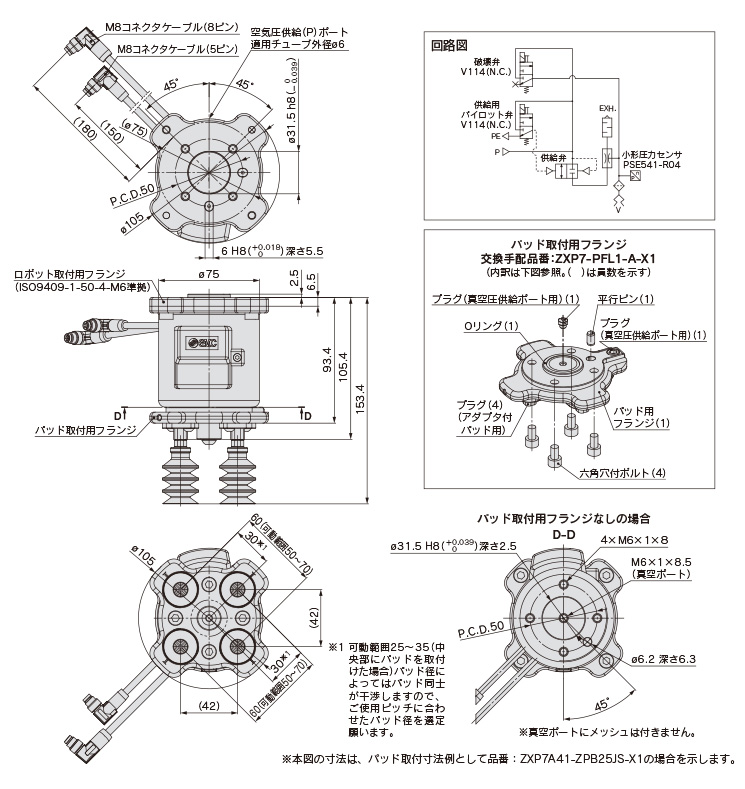

外形寸法図

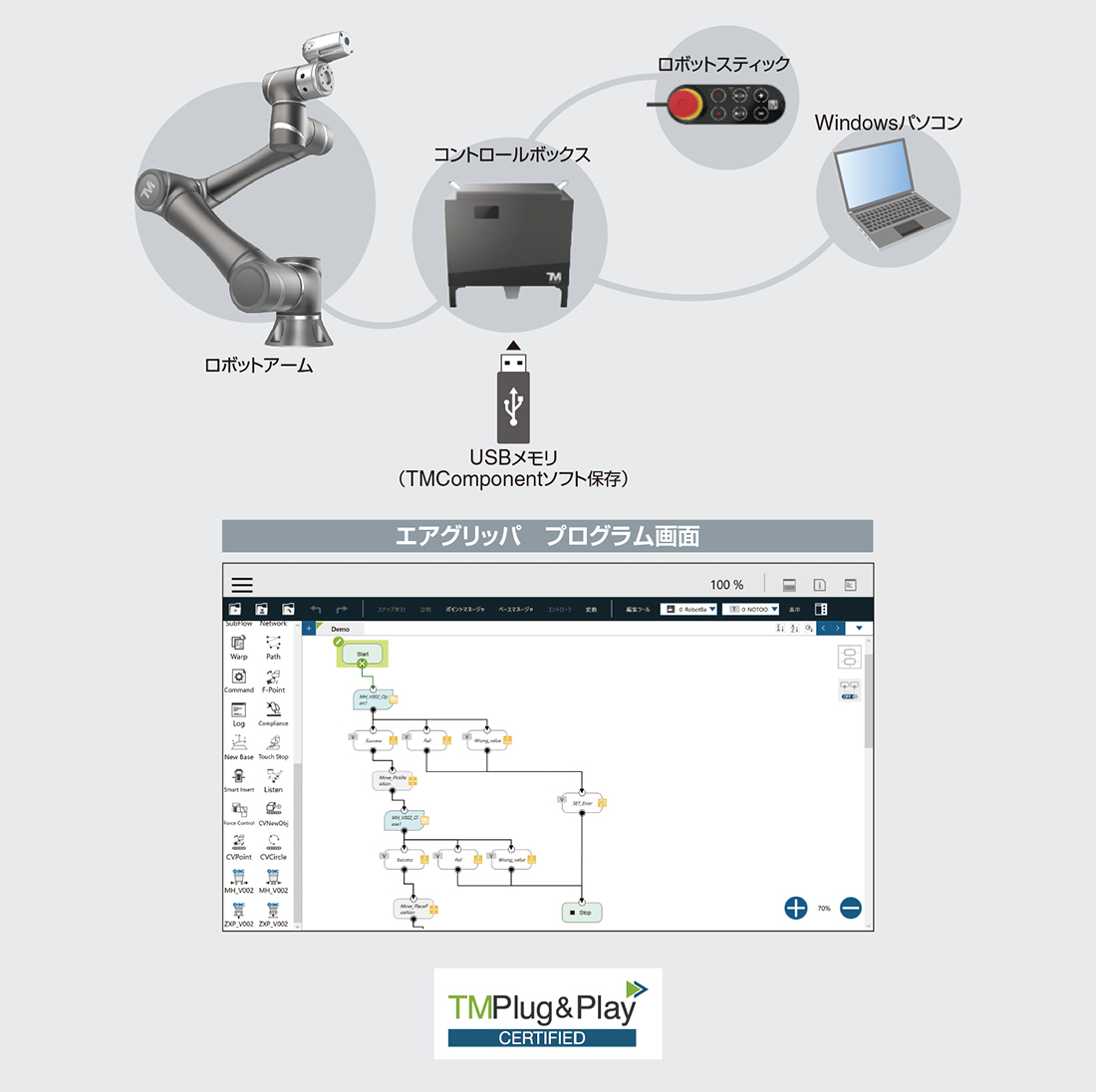

TMComponent対応
簡単なプログラミング
オムロン株式會社、TECHMAN ROBOT Inc. 認証済専用ソフトTMComponentを使い、専用ソフトウェアツール「TMflow」を搭載したコントロールボックスもしくはWindowsベースのコンピュータでグラフィカルフローチャートを使用してSMC製グリッパの各種動作、センサ信號を簡単に組込むことが可能。
TMComponentソフトウェアパッケージを保存したUSBメモリをコントロールボックスもしくはWindowsベースのコンピュータに差込み簡単にソフトのインストールが可能。
※TMComponentソフトウェアパッケージはSMCホームページよりダウンロードして、お手持ちのUSBメモリに保存してください。
