ロータリアクチュエータ?エアチャック対応オートスイッチ
アナログオートスイッチ／デジタル表示設定器 D-MH1□
-

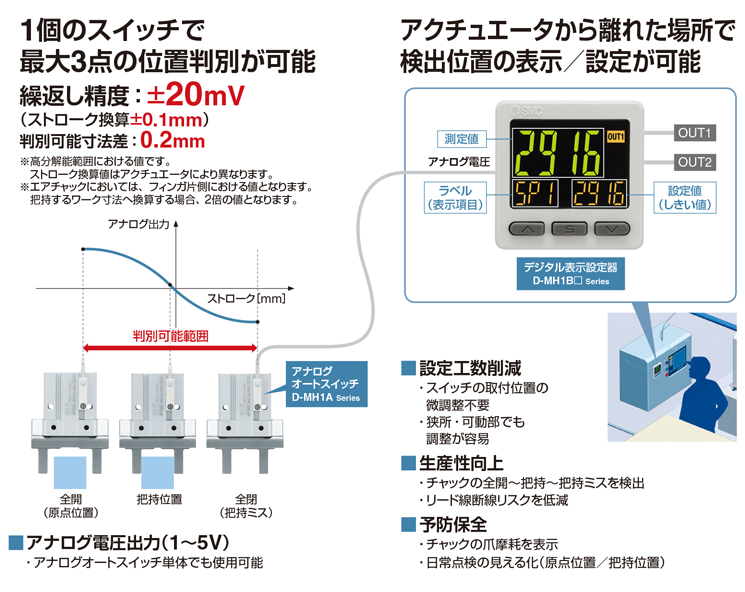

?アクチュエータのストローク位置に応じたアナログ電圧を出力
?１個のスイッチで最大３點の位置判別が可能
判別可能分解能：±0.1mm ※高分解能範囲において
?アクチュエータから離れた場所で検出位置設定が可能
?アナログ電圧出力（1?5V)
?アナログオートスイッチ単體でも使用可能
?設定工數削減
?スイッチの取付位置の微調整不要
?狹所?可動部でも調整が容易
?生産性向上
?チャックの全開?把持?把持ミスを検出
?チャックの爪摩耗を検出
?リード線斷線リスク低減
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。 アナログオートスイッチ／デジタル表示設定器 D-MH1□
取扱説明書
シリーズ 種類 検索結果を表示 D-MH1AD(V) アナログオートスイッチ 検索結果を表示 D-MH1BN 表示設定器 検索結果を表示 D-MH1BP 表示設定器 検索結果を表示 アナログオートスイッチ／デジタル表示設定器 D-MH1□
自己宣言書
シリーズ 種類 検索結果を表示 D-MH1AD(V) アナログオートスイッチ 検索結果を表示 D-MH1BN 表示設定器 検索結果を表示 D-MH1BP 表示設定器 検索結果を表示
| シリーズ | 種類 | 內容 |
|---|---|---|
| D-MH1AD(V) | アナログオートスイッチ | アナログ出力センサ（1～5V） |
| D-MH1BN | 表示設定器 | デジタル表示設定器 NPN２出力 |
| D-MH1BP | 表示設定器 | デジタル表示設定器 PNP２出力 |
製品特長
アクチュエータのストローク位置に応じたアナログ電圧を出力
アナログ電圧出力（1～5V）
?アナログオートスイッチ単體でも使用可能
設定工數削減
?スイッチの取付位置の微調整不要
?狹所?可動部でも調整が容易
生産性向上
?チャックの全開～把持～把持ミスを検出
?チャックの爪摩耗を検出
?リード線斷線リスク低減

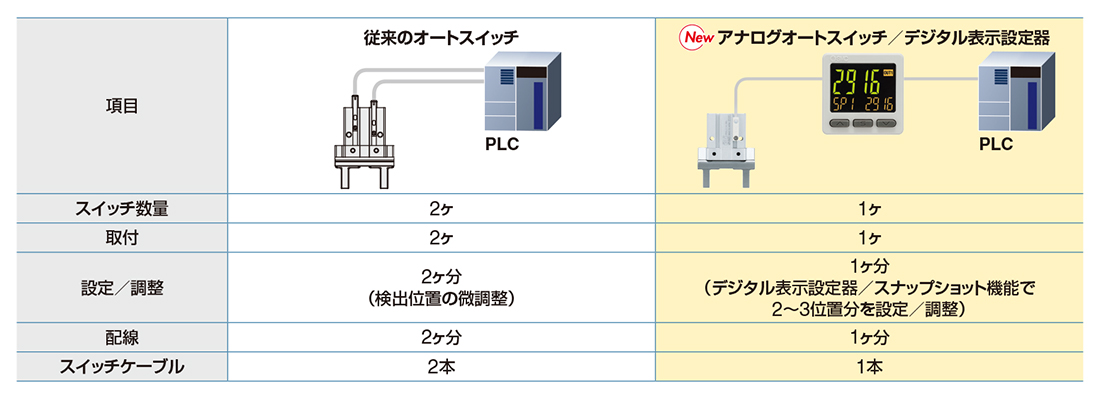

スイッチの取付?設定の工數削減

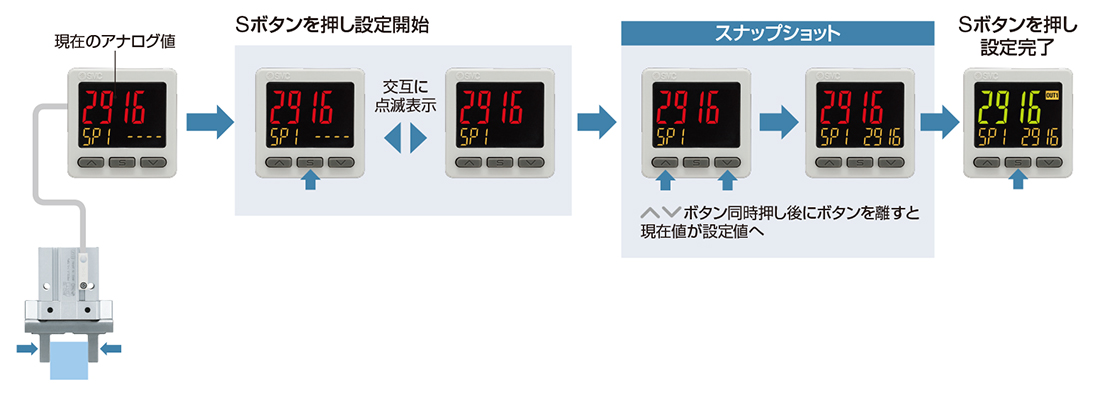

スナップショット機能により簡単にスイッチ出力設定が可能
設定工數の削減

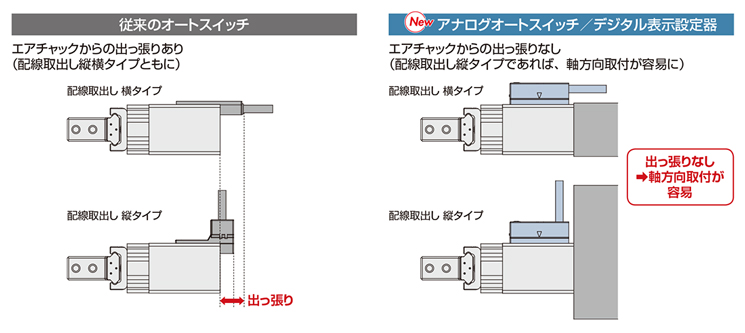

エアチャックボディ端面からの出っ張りがなし

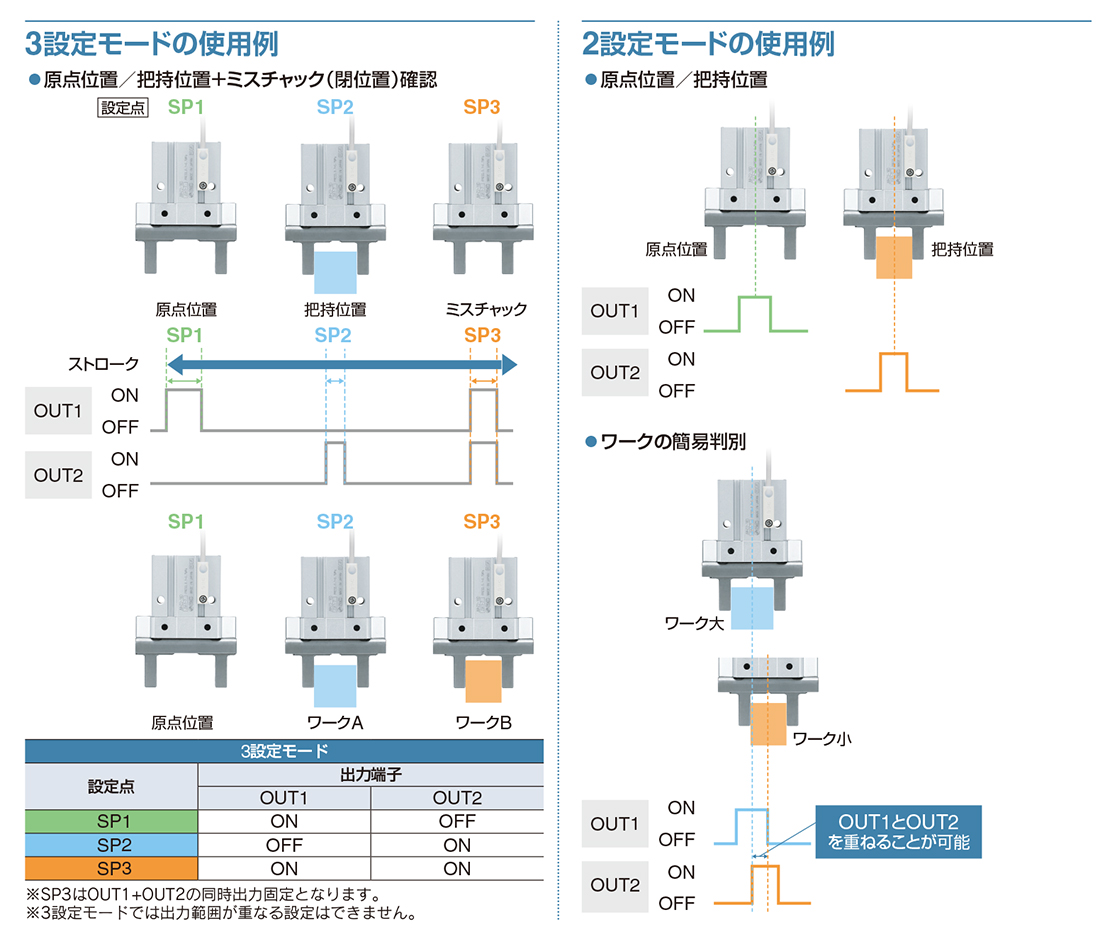

設定モードにより様々な使用方法が可能。生産性向上
3 設定、2 設定モードを設定することで様々な使用方法が可能になり生産性が向上します。
位置ズレによる再設定が容易。生産性向上

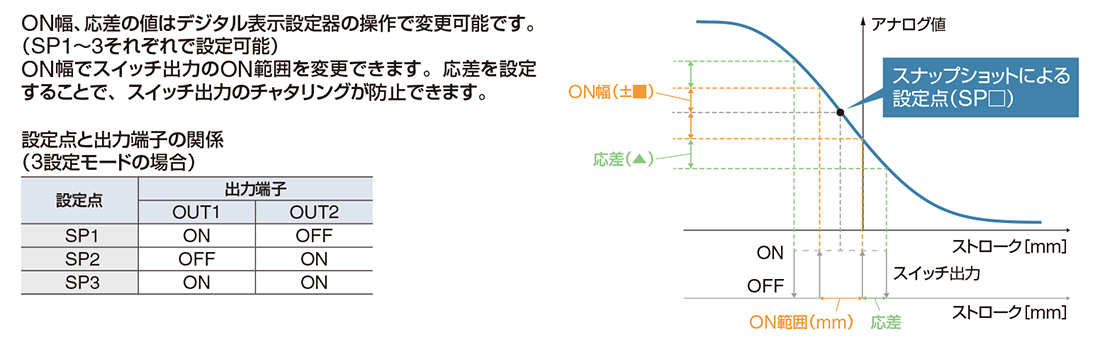

スイッチ出力の出力範囲、応差を設定可能

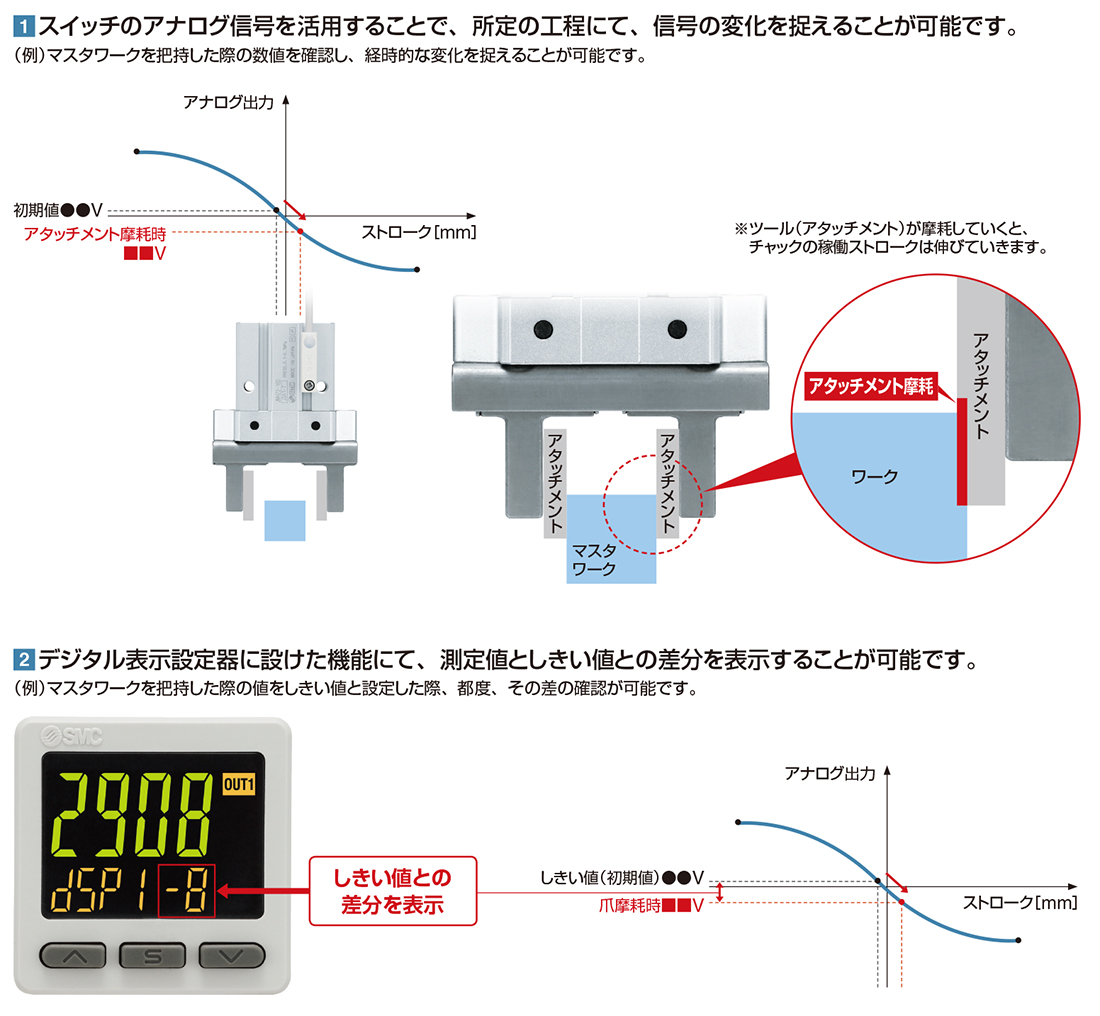

ツール（アタッチメント）の摩耗の見える化。生産性向上
