パイロット式4·5ポートソレノイドバルブ
5ポートソレノイドバルブ プラグリードタイプ S0700
-
?バルブ幅：7.4mm
?シリンダ駆動サイズ：～?32 (直接配管形)
?消費電力：0.35W
?質量：39g (直接配管形)
?マニホールド型式：SS0752，SS0755
※EX510シリーズは、生産の中止を予定しています。
新規設備／裝置の設計の際は、他のシリーズ（EX260/EX600）の
使用をご検討ください。
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 5ポートソレノイドバルブ プラグリードタイプ S0700
自己宣言書
シリーズ 検索結果を表示 SS0752
直接配管形検索結果を表示 SS0755
ベース配管形検索結果を表示 5ポートソレノイドバルブ プラグリードタイプ S0700
マニホールド仕様書
シリーズ 検索結果を表示 SS0752
直接配管形検索結果を表示 SS0755
ベース配管形検索結果を表示
| シリーズ | 流量特性 1→4/2（P→A/B） C［dm3/（s?bar）］ | 流量特性 1→4/2（P→A/B） Cv | シリンダ 駆動 サイズ | 消費電力（W） |
|---|---|---|---|---|
| SS0752 直接配管形 | 0.62 | 0.18 | φ32 | 0.35 |
| SS0755 ベース配管形 | 0.39 | 0.11 | φ25 | 0.35 |
製品特長

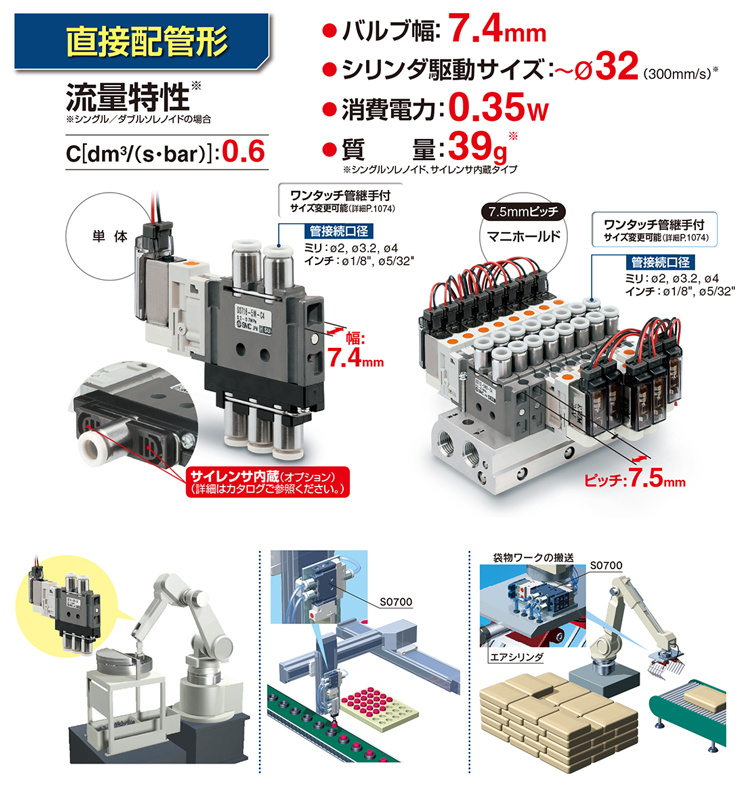

直接配管形
●流量特性：C[dm3/（s?bar）]：0.6
●バルブ幅：7.4mm
●シリンダ駆動サイズ：??32
●消費電力：0.35w
●質量：39g

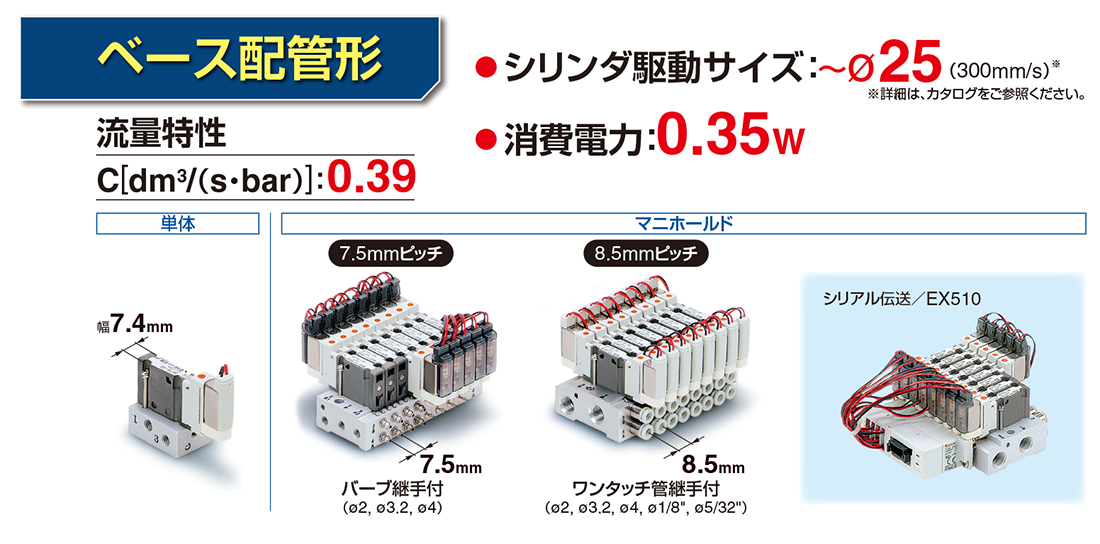

ベース配管形
●流量特性：C[dm3/（s?bar）]：0.39
●バルブ幅：7.4mm
●シリンダ駆動サイズ：??25
●消費電力：0.35w

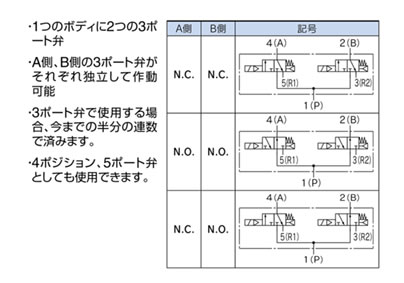

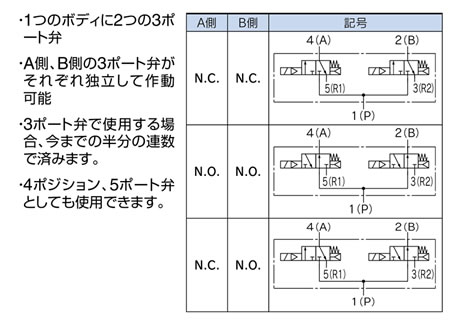

4ポジション、デュアル3ポート弁

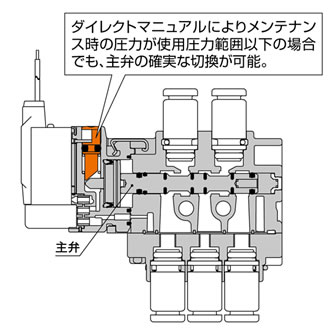

ダイレクトマニュアル採用
