メンブレンエアドライヤ IDG□A/IDG

取扱説明書

シリーズ検索結果を表示

IDG□A/IDG 検索結果を表示

シリーズ	検索結果を表示
IDG□A/IDG	検索結果を表示

安全上のご注意　圧縮空気清浄化機器/共通注意事項
機種選定?技術資料　特定開発品情報　グリーン対応（RoHS）

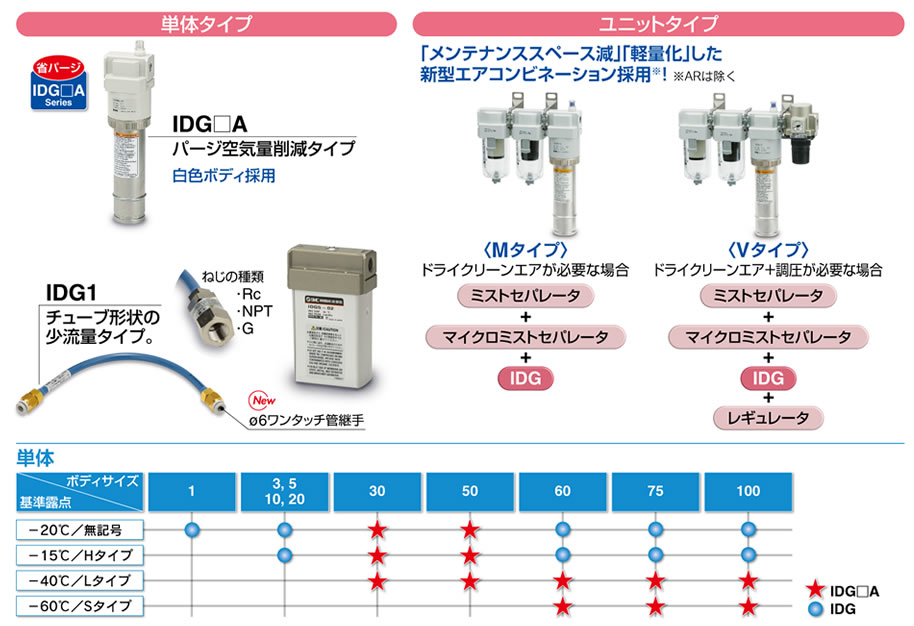

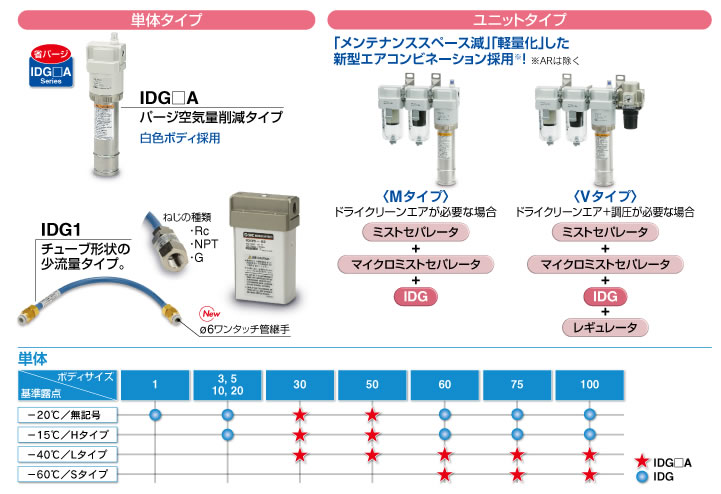

シリーズ	出口空気流量 L/min（ANR）	基準露點（℃）
IDG□A/IDG	10～1000	－15，－20，－40，－60

製品特長

■中空糸膜の採用で簡単?手軽に乾燥エアの供給が可能！

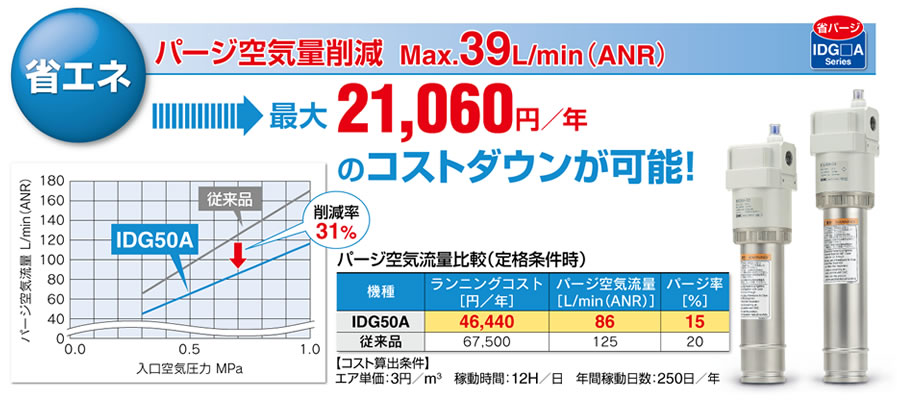

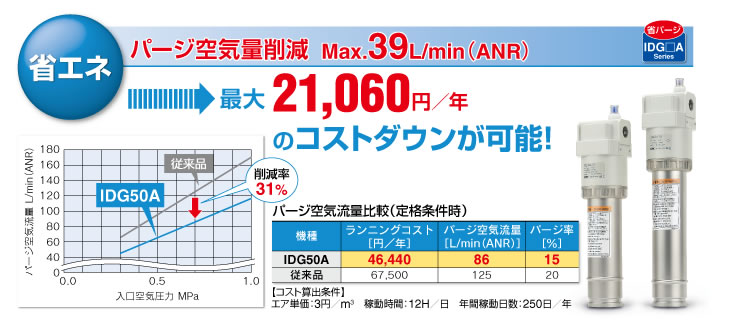

省エネパージ空気量削減Max.39L/min（ANR）

最大21,060円／年のコストダウンが可能！

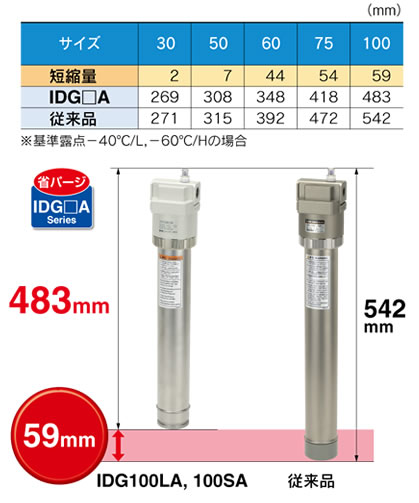

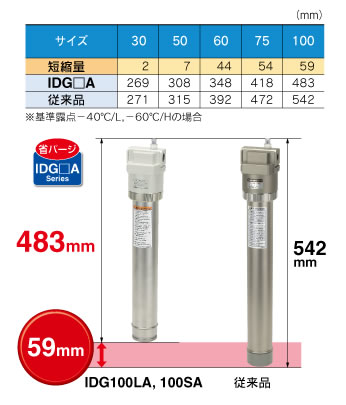

■省スペース

全長短縮／Max.59mm
IDG30A?100A Series

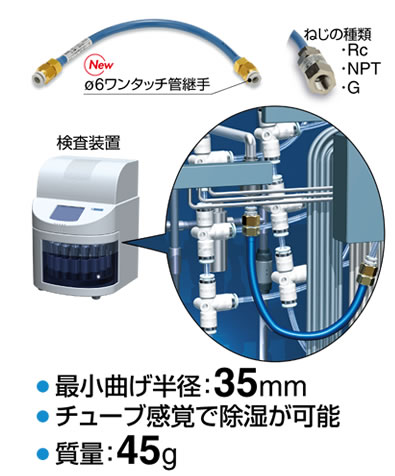

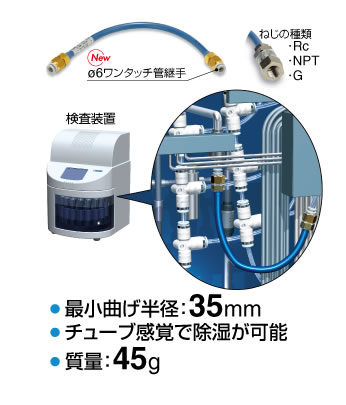

■自由な取付姿勢／狹い場所への設置が容易！

IDG1 Series

■高性能

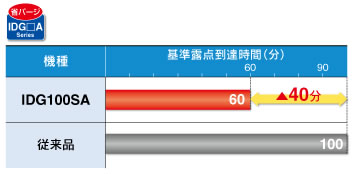

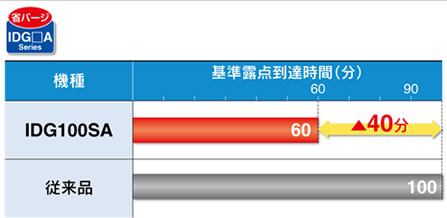

基準露點到達時間：40分短縮（當社試験條件による）

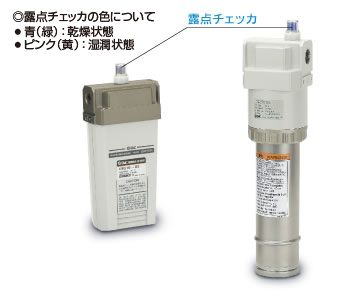

■空気の乾燥狀態が
　一目でわかる露點チェッカ付

（IDG1は除く）
（IDG3, IDG5, IDG3H, IDG5Hは準標準）

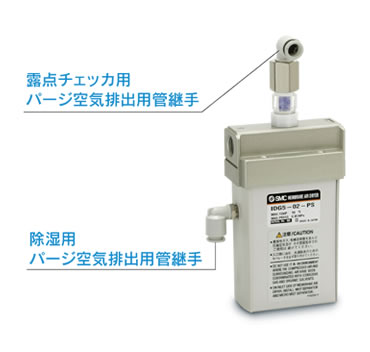

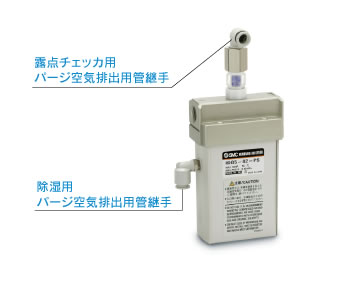

■パージ空気排出用継手付も用意

パージ空気をメンブレンエアドライヤの周囲へ排出したくない場合、チューブで離れた場所へ排出します（準標準）。

■サイレンサ內蔵によりパージ空気排出音を低減

IDG1, IDG3, IDG3H, IDG5, IDG5H, IDG30A, IDG30HA, IDG30LA, IDG50A, IDG50HA, IDG50LAは除く

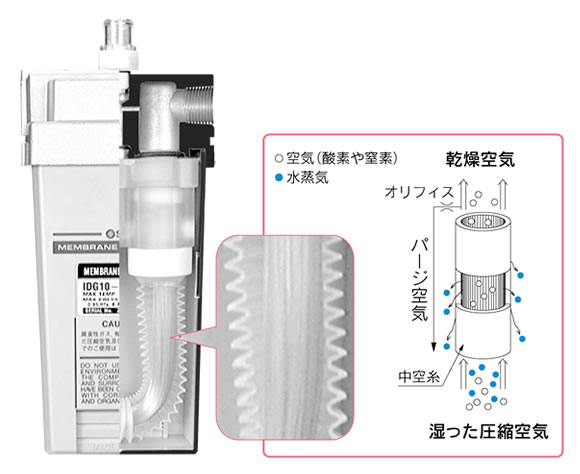

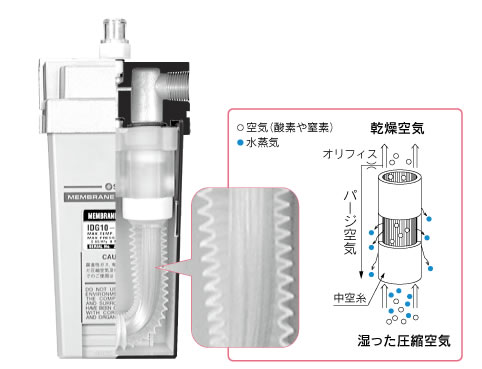

■除濕原理

メンブレンエアドライヤは、「水蒸気は通しやすいが、空気（酸素や窒素）は通しにくい」という性質の高分子膜でできている中空糸を使用しています。

中空糸の內側に濕った圧縮空気を供給すると、中空糸の內側と外側の水蒸気分圧差により、水蒸気のみが膜を透過し中空糸の外側へ移動します。そして、供給した圧縮空気は乾燥空気となって出ていきます。一方、出口側の乾燥空気の一部を極細いオリフィス穴を通すことにより、減圧して中空糸の外側へパージさせます。中空糸の外側へ移動した水蒸気は、このパージ空気により、大気中へ排出されます。そして、中空糸の外側は常に水蒸気分圧が低い狀態に保たれ、連続して除濕を行います。
