デュアルロッドシリンダ
デュアルロッドシリンダ JMGP
-
?プッシャ、リフター、クランプ等に適したシリンダ
?全長：最大48％短縮(114mm→59.5mm)
?質量：最大38％削減(1.28kg→0.8kg)
?許容橫荷重：6.6倍向上(0.06kg→0.4kg)
?不回転精度：最大40％向上(±0.1°→±0.06°)
?短ピッチ取付が可能
?3方向からの取付可能
上面取付、下面取付、底面取付
?4方向から配管が可能
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら デュアルロッドシリンダ JMGP
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 基本形 JMGPM 複動 検索結果を表示
| 形式 | 軸受 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|---|
| 基本形 | すべり軸受 | JMGPM | 複動 | 12，16，20，25，32，40，50，63，80，100 |

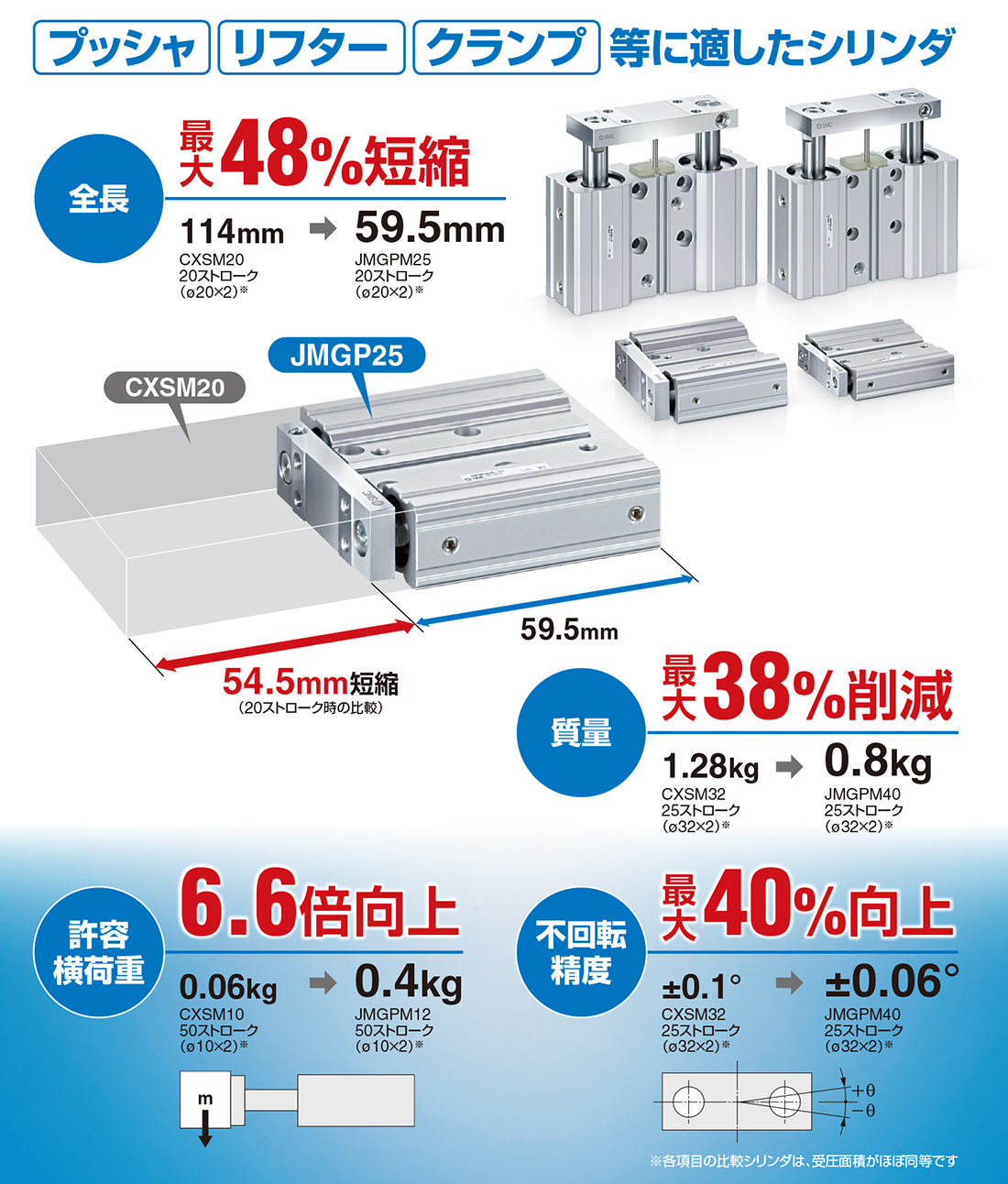

製品特長
プッシャ、リフター、クランプ等に適したシリンダ
全長：最大48％短縮 質量：最大38％削減 許容
橫荷重：6.6 倍向上 不回転精度：最大40％向上

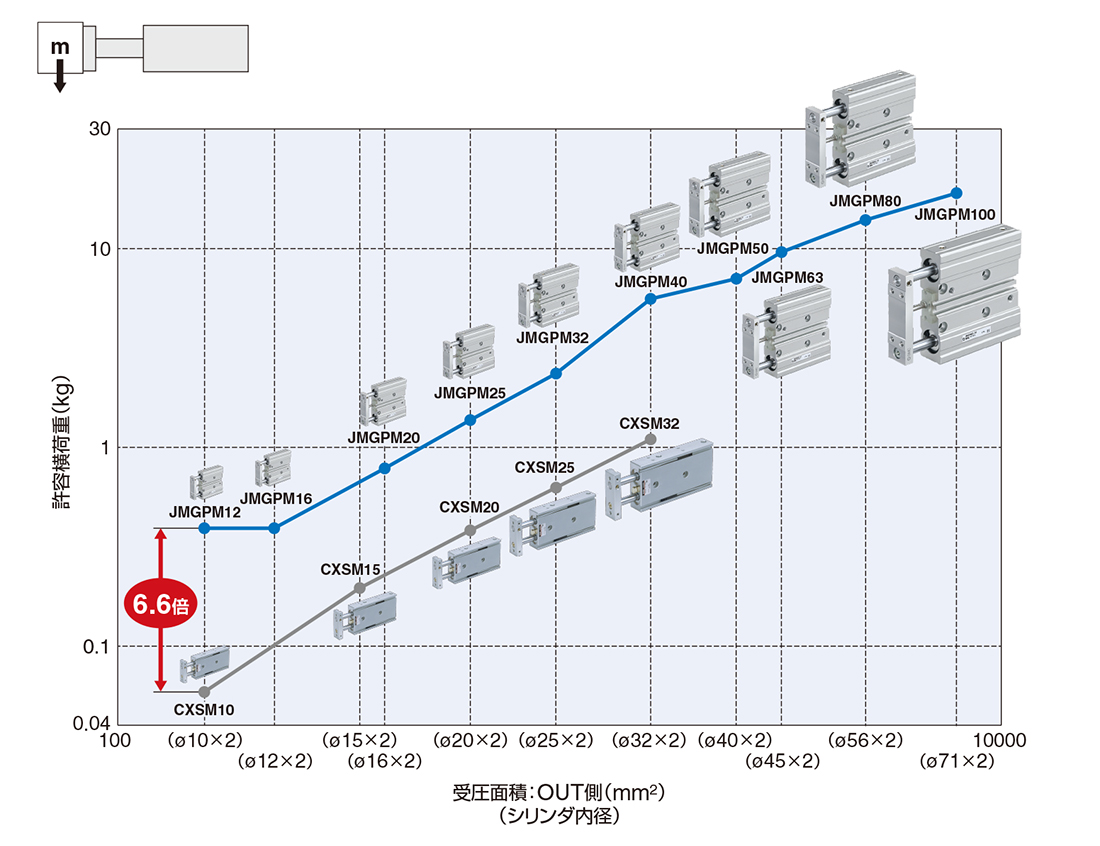

許容橫荷重6.6 倍向上
※ CXSM シリーズ、50 ストロークと比較

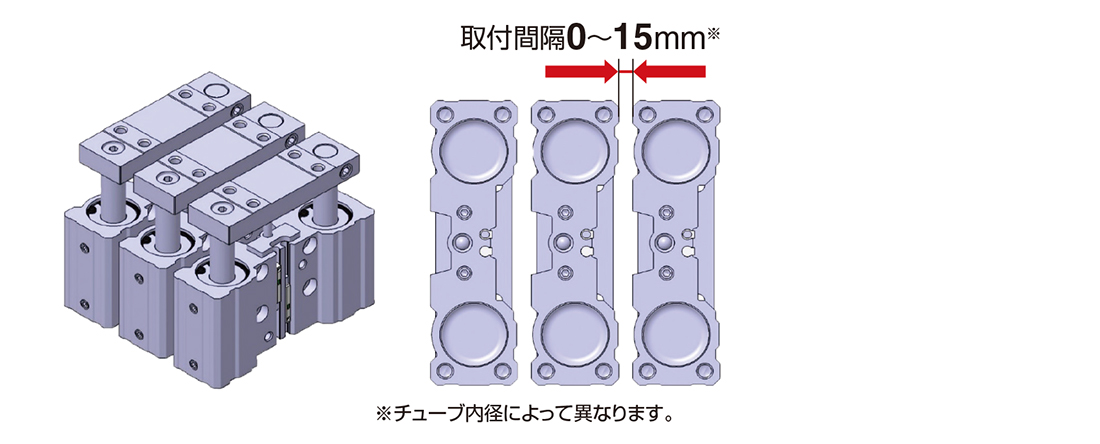

短ピッチ取付が可能短ピッチ取付が可能
シリンダを隣接設置が可能です。

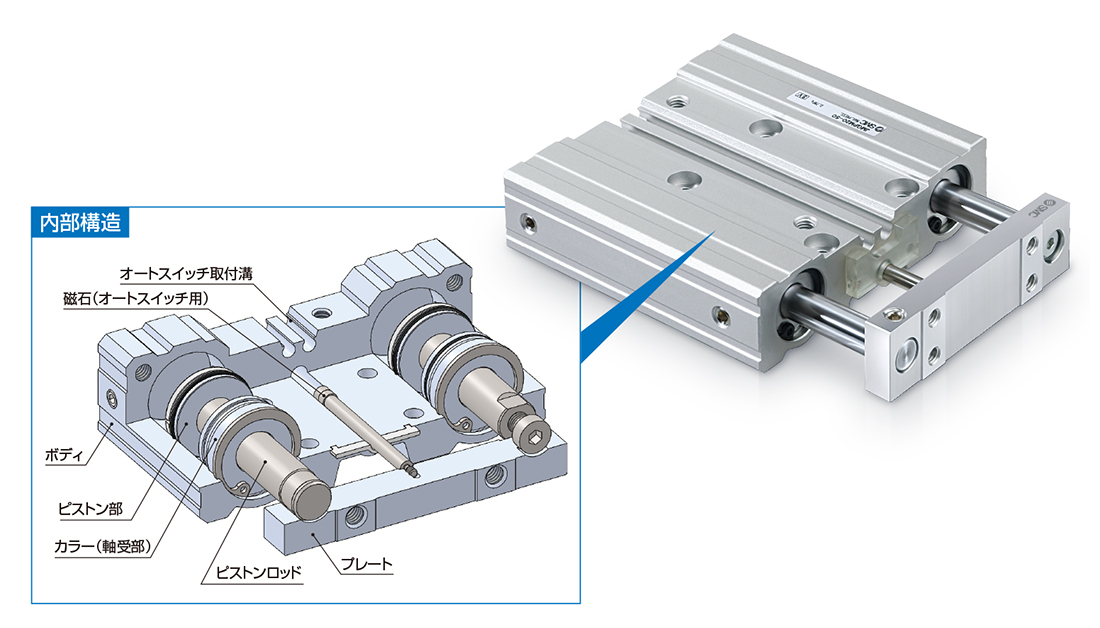

內部構造

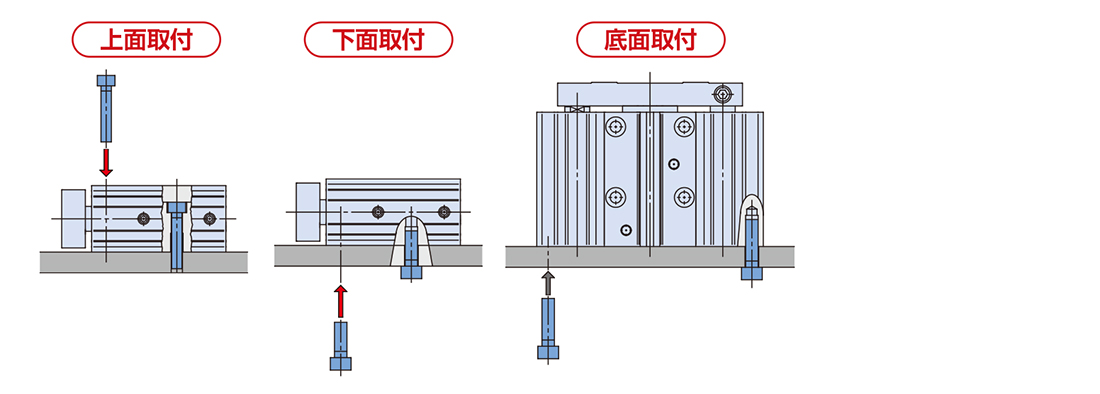

3方向からの取付可能

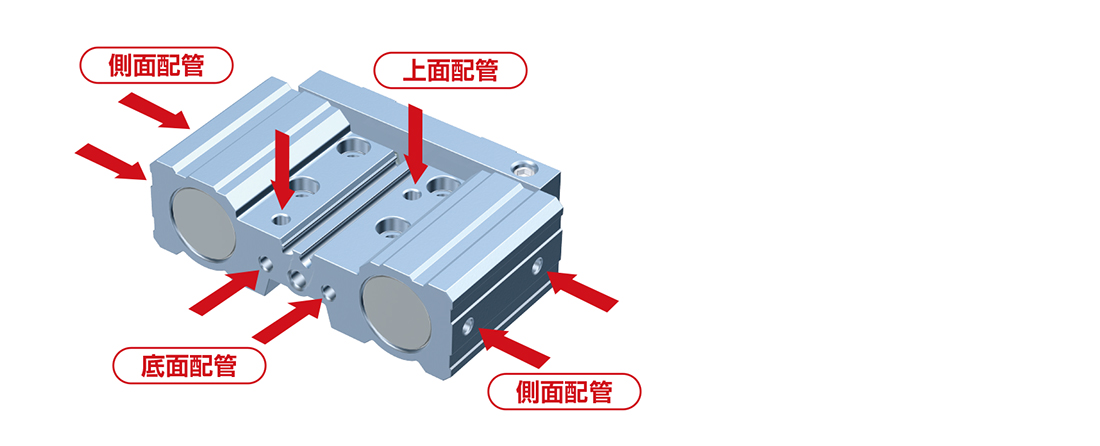

4方向から配管が可能

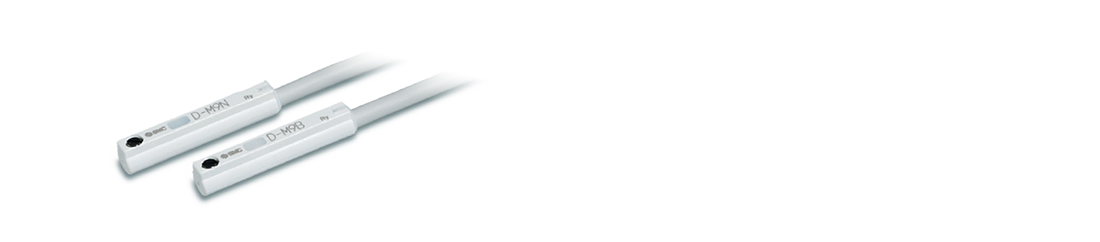

無接點オートスイッチD-M9□型 取付可能

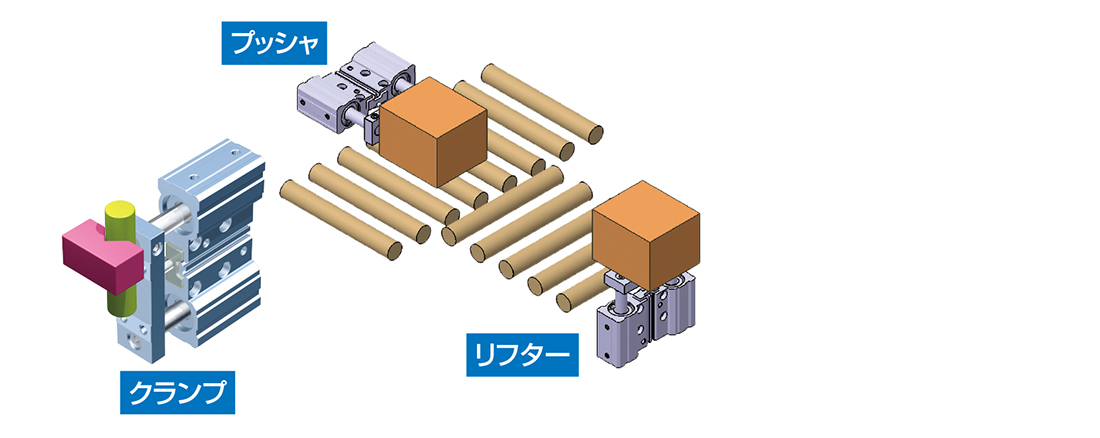

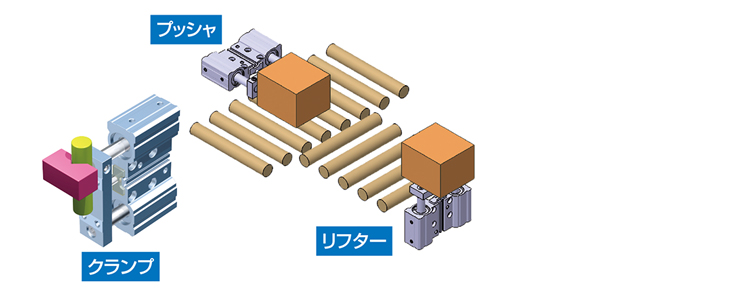

アプリケーション例

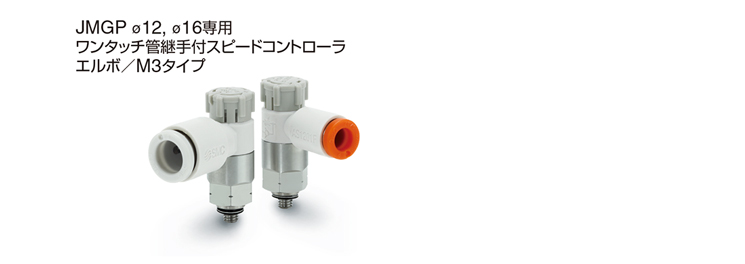

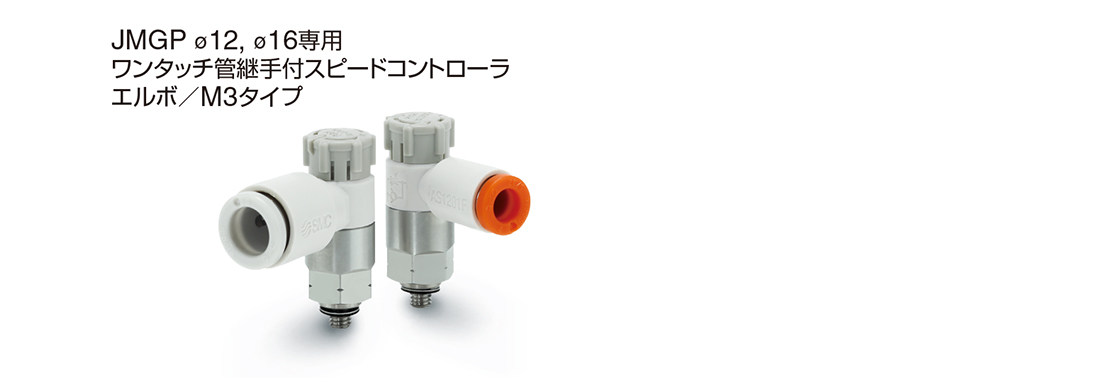

関連機器
