レギュレータ
モジュラタイプ共通給気形レギュレータ AR□M(K)-D
-
?用途に合わせて異なる圧力の供給が可能

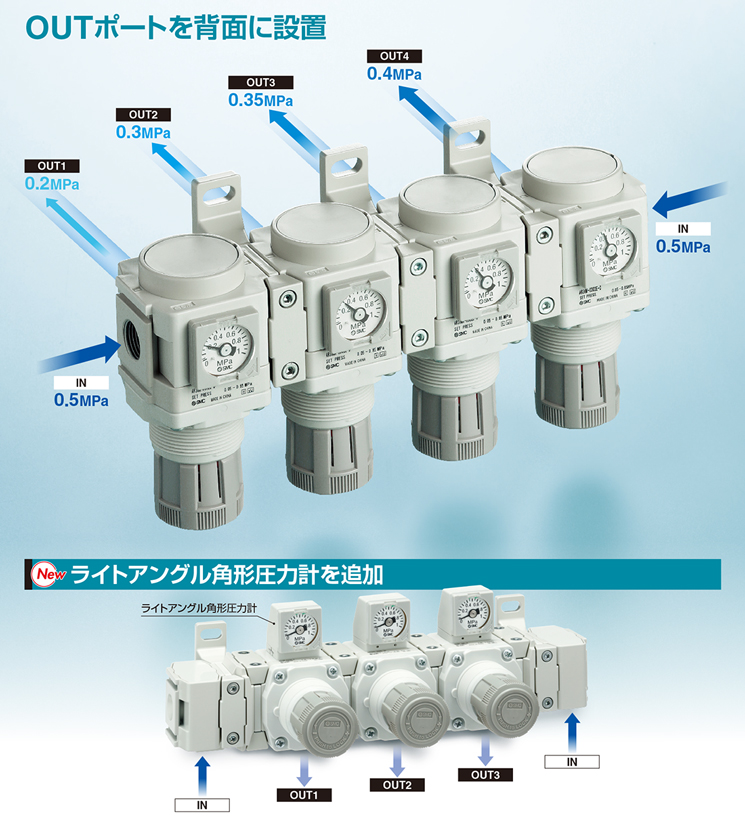

OUTポートを背面に設置
?省スペース?配管工數削減
?モジュラ接続可能
?分岐配管が可能
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| シリーズ | 管接続口徑 | 設定圧力（MPa） |
|---|---|---|
| AR20M-D?AR40M-D | 1/8，1/4，3/8，1/2 | 0.05～0.85 0.02～0.2 |
| AR20MK-D?AR40MK-D 逆流機能付 | 1/8，1/4，3/8，1/2 | 0.1～0.85 0.1～0.2 |
製品特長

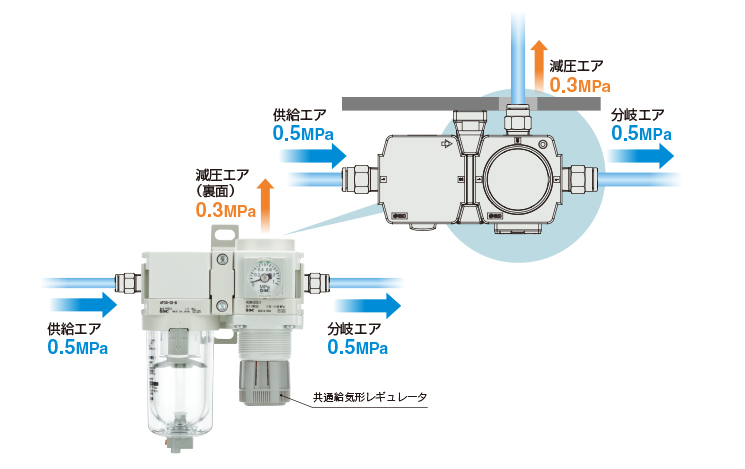

用途に合わせて異なる圧力の供給が可能

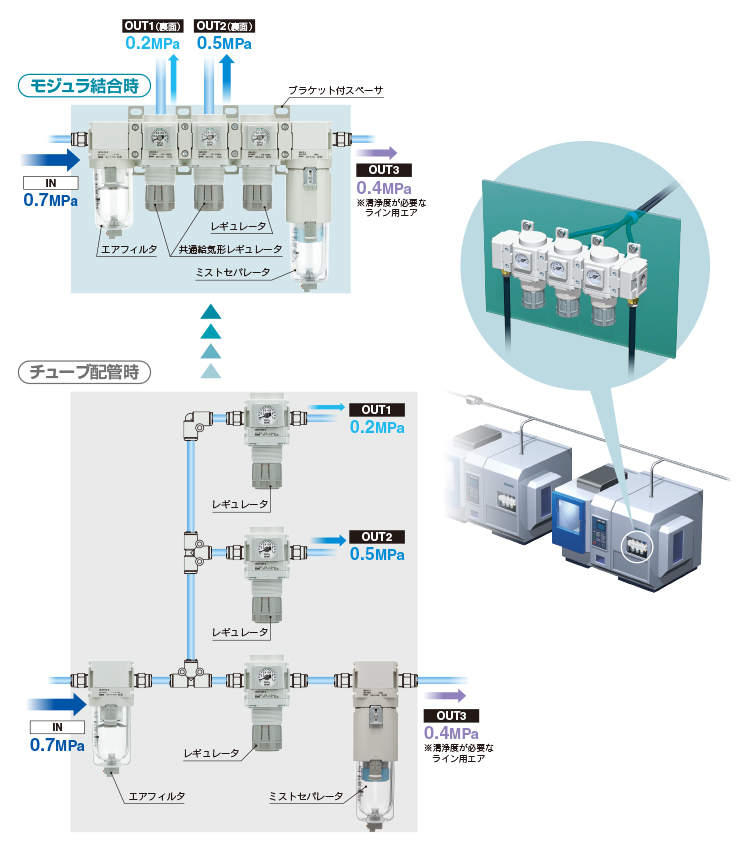

配管工數削減?省スペース
F.R.L.コンビネーション（AC-Dシリーズ）とモジュラ結合が可能で、異なるラインの圧力制御を1ユニット化！従來のような煩わしいチューブ配管による取り回しが不要。
分岐配管が可能

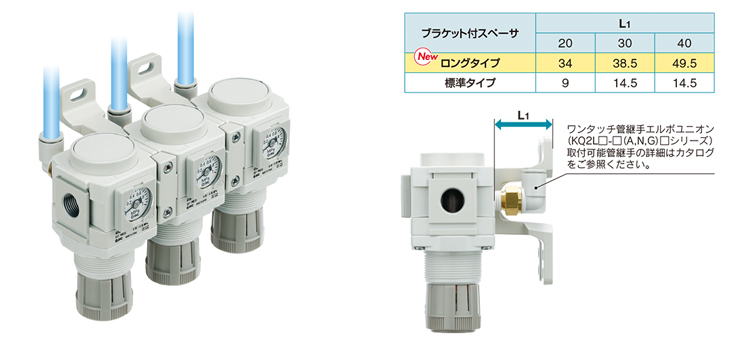

ブラケット付スペーサにロングタイプを追加
ブラケット取付時、OUTポートにワンタッチ管継手エルボユニオン（KQ2L□-□（A,N,G）□）を取付可能。上下方向よりエアの取出しができます。
-
選べる圧力計
-
操作しやすいハンドル形狀
アンロック時に指がかかりやすい形狀
簡易特注システム
モジュラ接続ユニット化（組付出荷）につきましては簡易特注システムで対応いたします。詳細につきましては>こちら

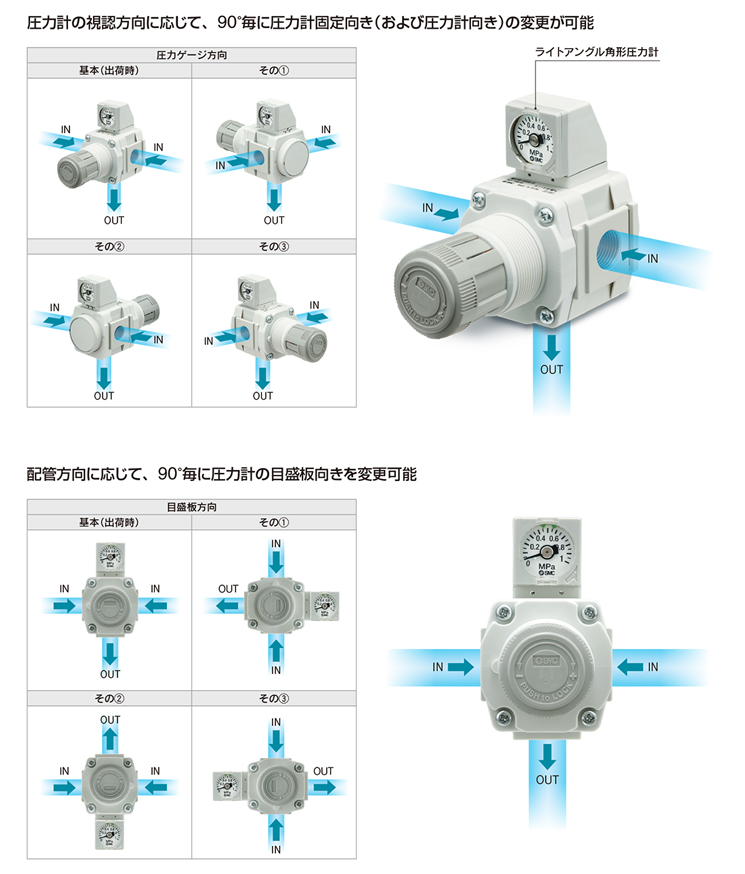

圧力計視認方向の自由度向上
ライトアングル角形圧力計
