特殊機能スピードコントローラ

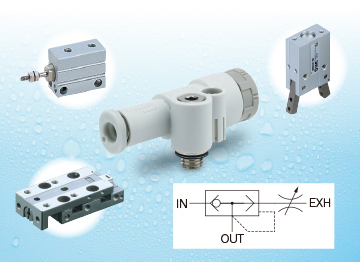

ワンタッチ管継手付スピードエキゾーストコントローラ
薄形コンパクトタイプ JASV
-
?クイックエキゾーストバルブ ＋ 排気絞り弁を一體化

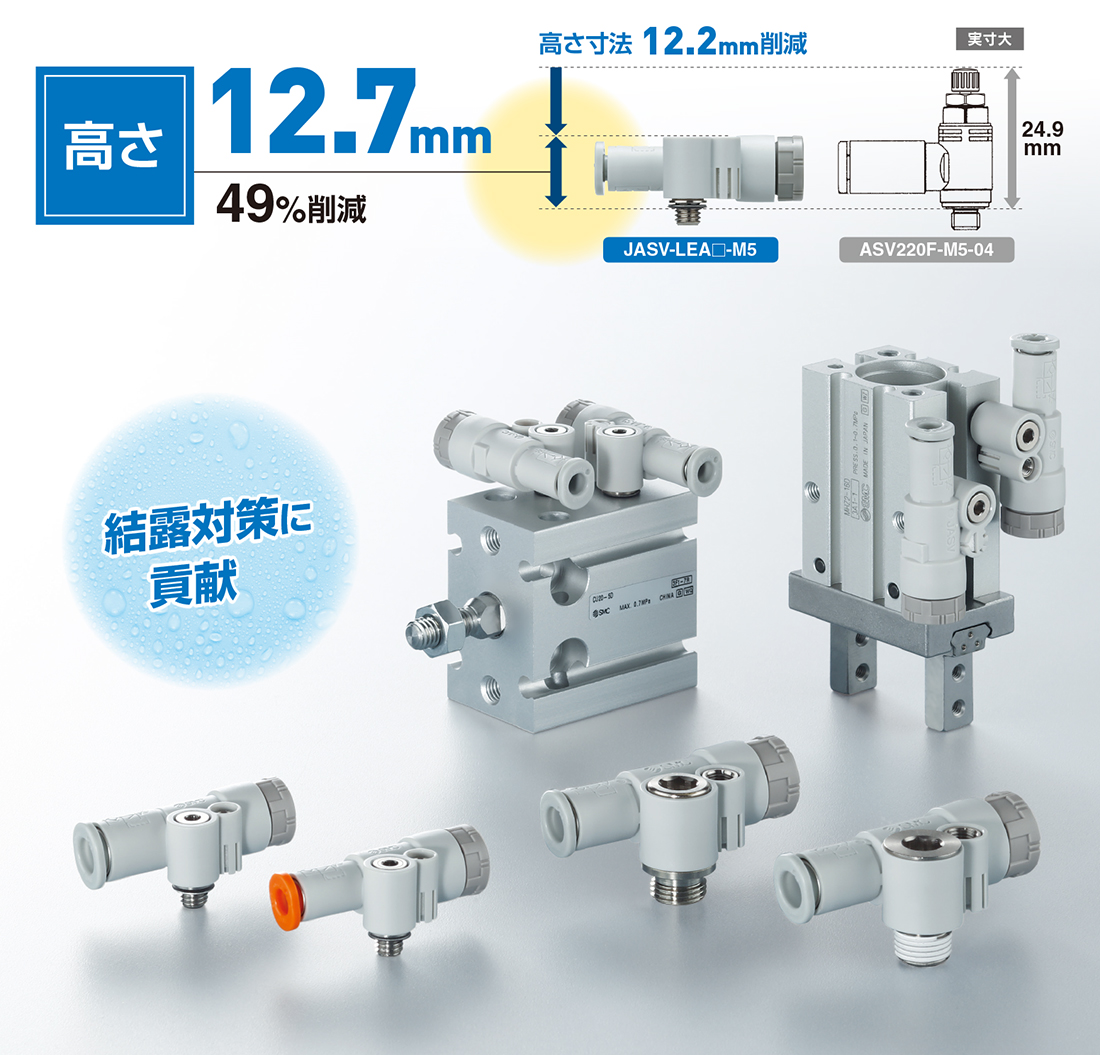

?薄形コンパクトタイプ
高さ： 12.7mm削減（49％削減）
?結露対策に貢獻
?シリンダの高速駆動に対応
?プッシュロック式
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| タイプ | シリーズ | 接続口徑 | 適用チューブ外徑 ミリサイズ | 適用チューブ外徑 インチサイズ |
|---|---|---|---|---|
| スピードエキゾースト コントローラ | JASV | M3×0.5 M5×0.8 10-32UNF R,NPT,G 1/8 | φ3.2～φ6 | φ1/8''～φ1/4'' |
製品特長
クイックエキゾーストバルブ ＋ 排気絞り弁を一體化
-

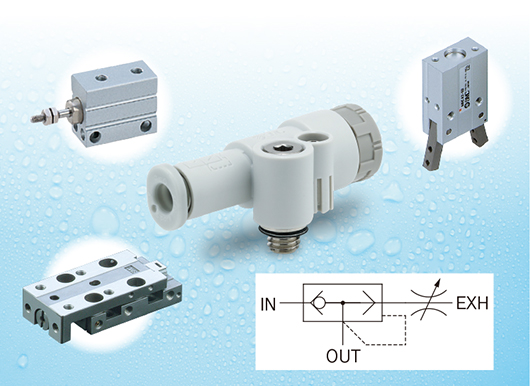

結露対策に貢獻
小口徑／短ストロークのアクチュエータは高頻度で作動させると條件により配管內に結露（水滴）が発生する場合があります。
クイックエキゾーストバルブ＋排気絞り弁を一體化。
シリンダ內の空気を大気へ直接排出することで配管內の結露発生を防止。
-

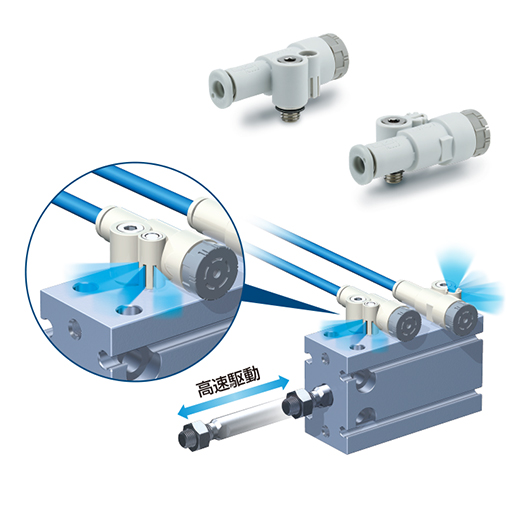

シリンダの高速駆動に対応
直接排気によりバルブまでの配管長さによる影響を受けません。
-

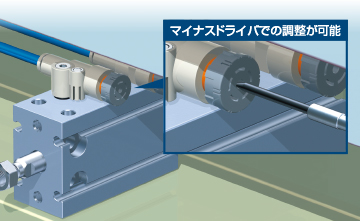

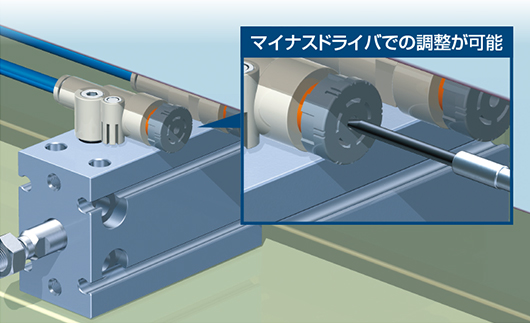

狹小スペースでの流量調整が可能
-

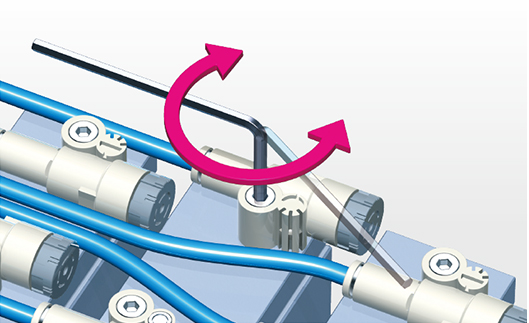

六角レンチによる取付作業性の向上

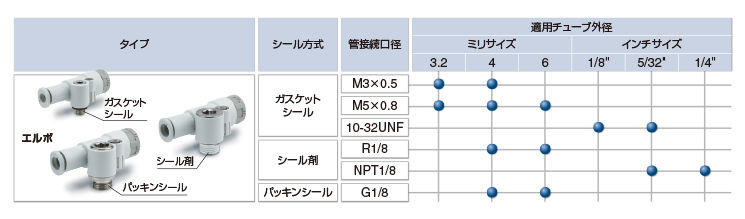

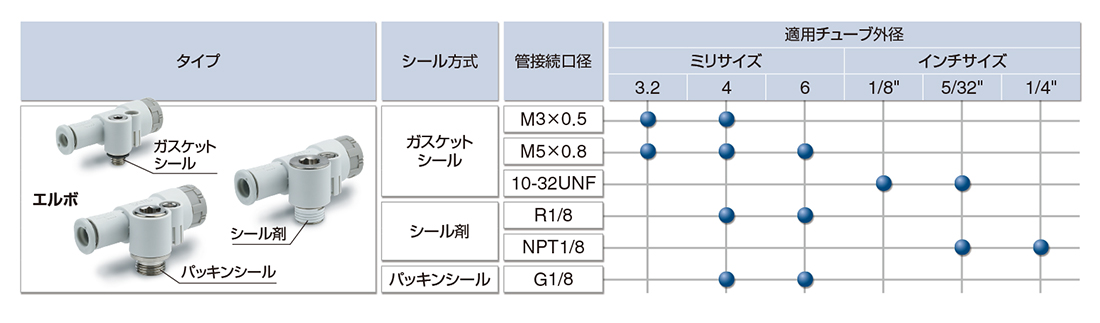

バリエーション
-

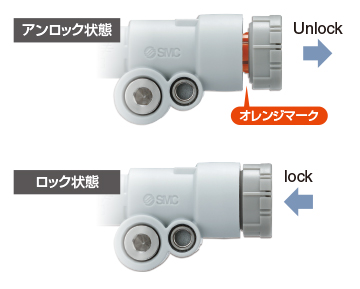

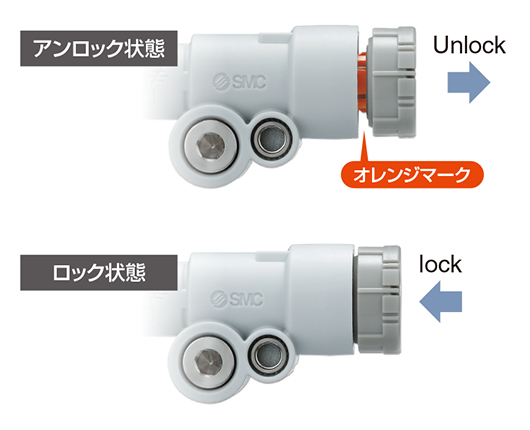

簡単プッシュロック式
オレンジマークによるロック?アンロック狀態の視認性向上
-

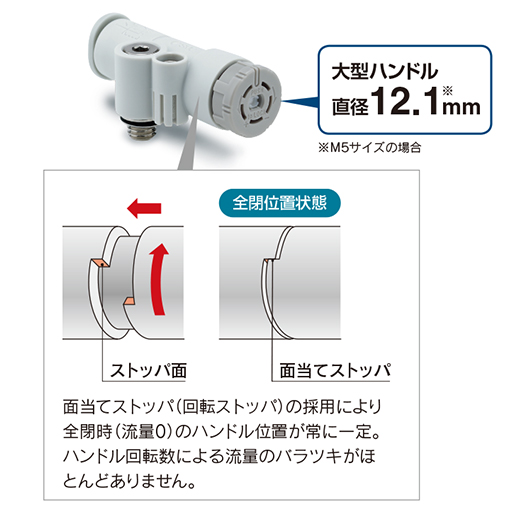

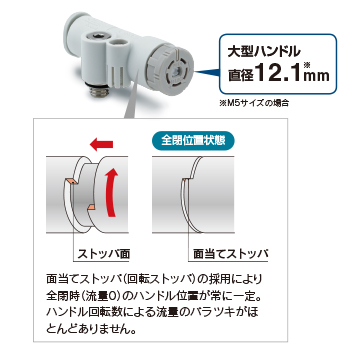

流量の再現性と操作性向上

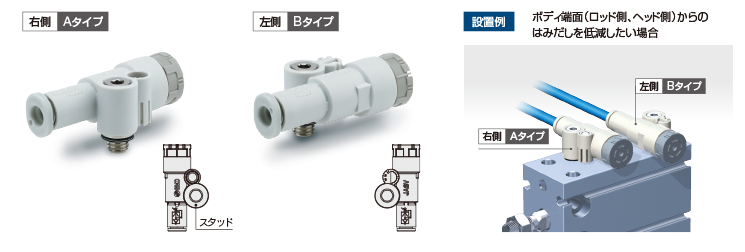

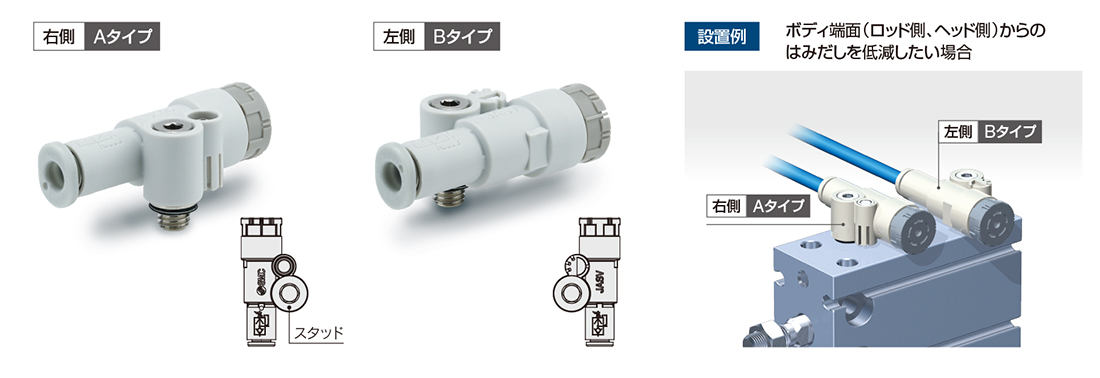

スタッド位置右側／左側タイプを用意

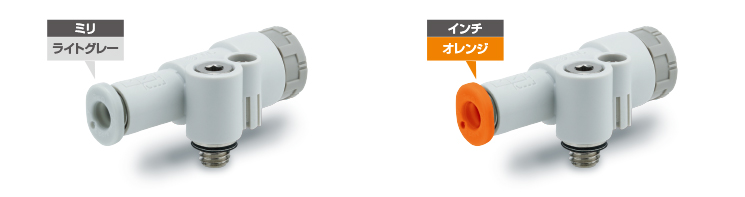

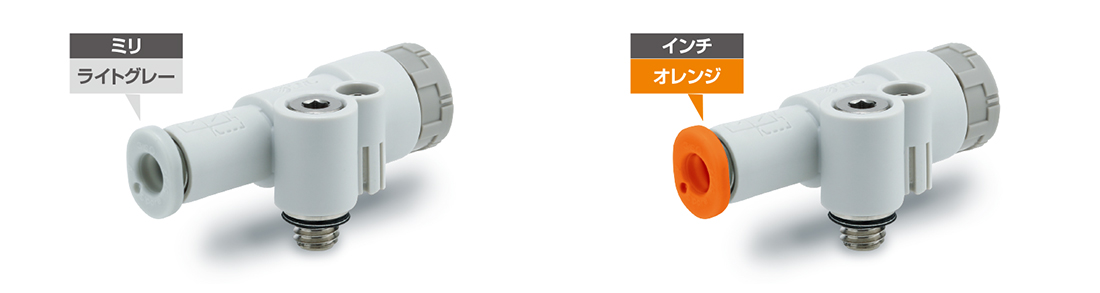

容易な識別
