標準形エアシリンダ（丸形）
エアシリンダ CJ2/CDJ2
-
?取付支持金具に両側フート、ヘッド側フランジを設定。
?オートスイッチ操作性向上、位置調整が容易。
?オートスイッチレール取付タイプ品番を設定。
?ロッド先端金具、揺動金具付品番を設定（別手配する手間が省けます）
?オートスイッチ付（CDJ2-Zシリーズ：CDJ2，CDJ2W，CDJ2K，CDJ2Z，CDJ2ZW，CDJ2RA，CDJ2RK）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら エアシリンダ CJ2/CDJ2
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 CJ2-Z 複動片ロッド 検索結果を表示 標準形 CJ2-Z 単動（押?引） 検索結果を表示 標準形 CJ2W-Z 複動両ロッド 検索結果を表示 ロッド回り止め形 CJ2K-Z 複動片ロッド 検索結果を表示 ロッド回り止め形 CJ2K-Z 単動（押?引） 検索結果を表示 スピードコントローラ
內蔵形CJ2Z-Z 複動片ロッド 検索結果を表示 スピードコントローラ
內蔵形CJ2ZW-Z 複動両ロッド 検索結果を表示 ダイレクトマウント形 CJ2RA-Z 複動片ロッド 検索結果を表示 ダイレクトマウント形 CJ2RA-Z 単動（押?引） 検索結果を表示 ロッド回り止め形
ダイレクトマウント形CJ2RK-Z 複動片ロッド 検索結果を表示 ロッド回り止め形
ダイレクトマウント形CJ2RK-Z 単動（押?引） 検索結果を表示 エンドロックシリンダ CBJ2 複動片ロッド エアシリンダ CJ2/CDJ2
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XA0～XA30 簡易特注 ロッド先端形狀変更 PDF エアシリンダ CJ2/CDJ2
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XB6 オーダーメイド 耐熱シリンダ（－10～150℃） PDF -XB7 オーダーメイド 耐寒シリンダ（－40～70℃） PDF -XB9 オーダーメイド 低速シリンダ（10～50mm/s） PDF -XB13 オーダーメイド 低速シリンダ（5～50mm/s） PDF -XC3 オーダーメイド ポート位置関係の特殊 PDF -XC8 オーダーメイド 可変行程シリンダ／押出し調整形 PDF -XC9 オーダーメイド 可変行程シリンダ／引込み調整形 PDF -XC10 オーダーメイド デュアル行程シリンダ／両ロッド形 PDF -XC11 オーダーメイド デュアル行程シリンダ／片ロッド形 PDF -XC22 オーダーメイド パッキン類フッ素ゴム PDF -XC51 オーダーメイド ホースニップル付 PDF -XC85 オーダーメイド 食品機械用グリース仕様 PDF
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 早見選定表 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | CJ2-Z | 複動片ロッド | 6，10，16 |
| 標準形 | CJ2-Z | 単動（押?引） | 6，10，16 |
| 標準形 | CJ2W-Z | 複動両ロッド | 6，10，16 |
| ロッド回り止め形 | CJ2K-Z | 複動片ロッド | 10，16 |
| ロッド回り止め形 | CJ2K-Z | 単動（押?引） | 10，16 |
| スピードコントローラ 內蔵形 | CJ2Z-Z | 複動片ロッド | 10，16 |
| スピードコントローラ 內蔵形 | CJ2ZW-Z | 複動両ロッド | 10，16 |
| ダイレクトマウント形 | CJ2RA-Z | 複動片ロッド | 10，16 |
| ダイレクトマウント形 | CJ2RA-Z | 単動（押?引） | 10，16 |
| ロッド回り止め形 ダイレクトマウント形 | CJ2RK-Z | 複動片ロッド | 10，16 |
| ロッド回り止め形 ダイレクトマウント形 | CJ2RK-Z | 単動（押?引） | 10，16 |
| エンドロックシリンダ | CBJ2 | 複動片ロッド | 16 |
製品特長

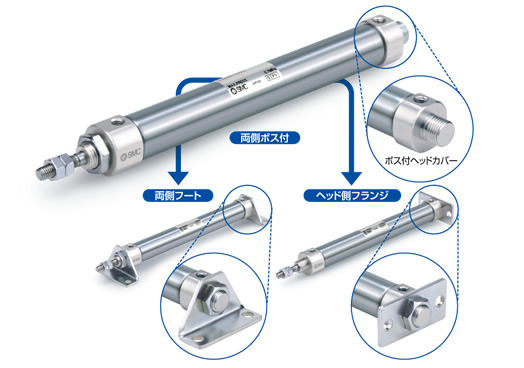

取付支持金具に両側フート、ヘッド側フランジ、両側ボス付を追加
4種類 ? 7種類（?6は３種類→６種類）
シリンダ取付自由度の向上
ボス付ヘッドカバーを追加設定

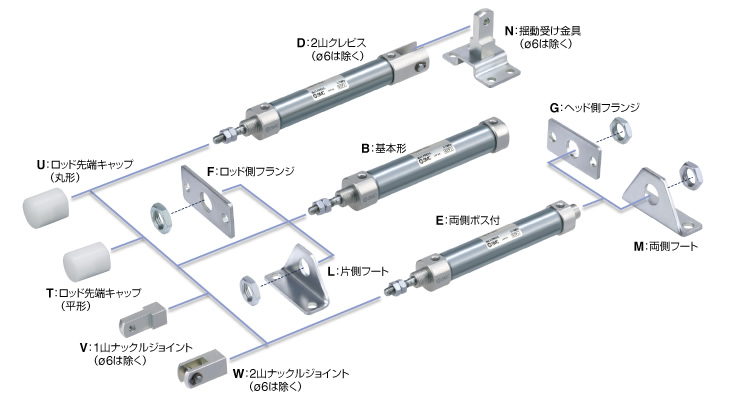

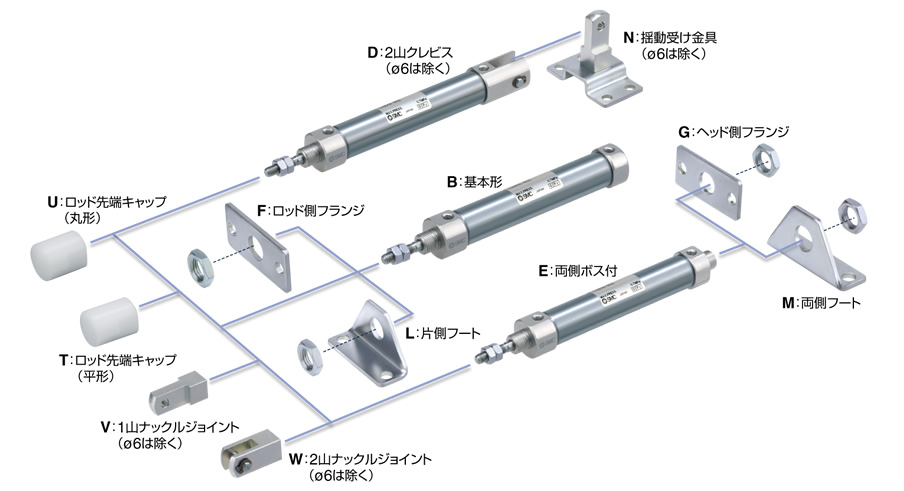

豊富な取付支持金具
?設置狀況に合った取付支持が可能
?取付け自由度の向上

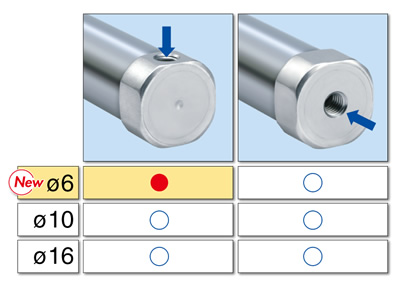

?6にヘッドカバー ポート位置軸に対し、90°を追加
配管自由度の向上

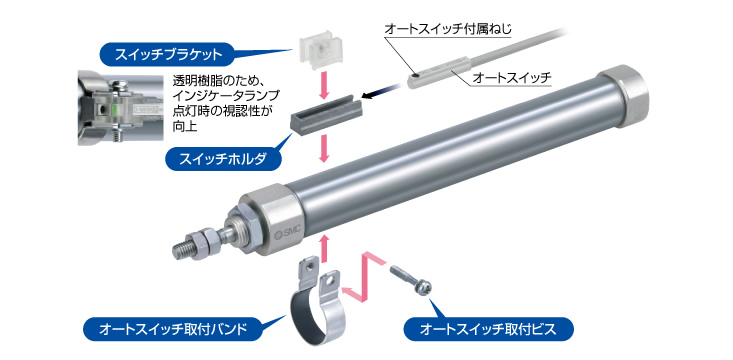

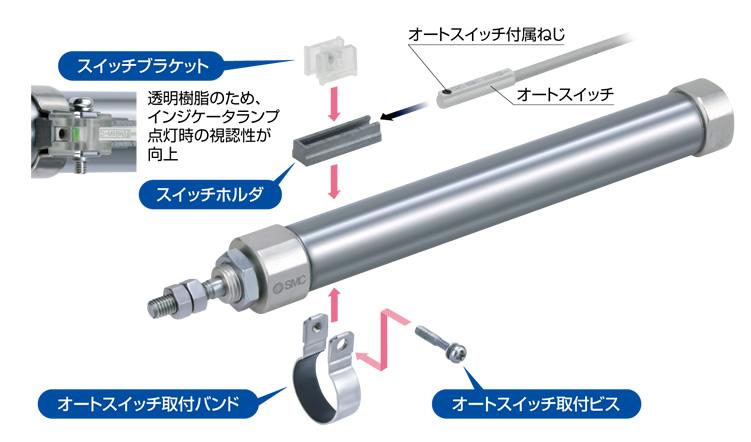

オートスイッチ位置微調整が容易

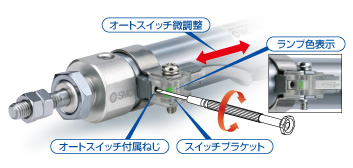

オートスイッチ付屬ねじのみ緩めることでオートスイッチ位置の微調整が可能になりました。
従來のオートスイッチ取付バンドを緩める調整方式に加え操作性が向上しました。
スイッチブラケット透明化によるインジケータランプ視認性向上

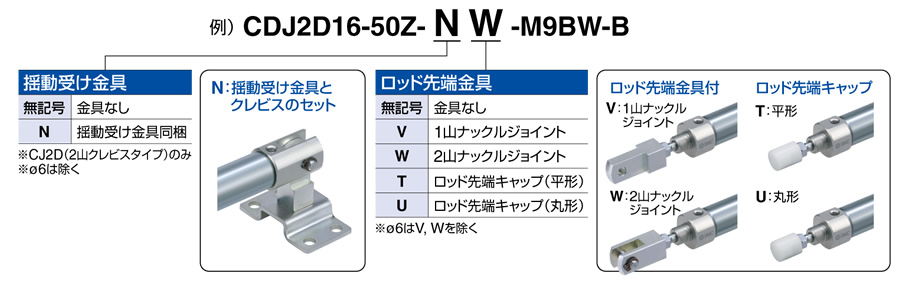

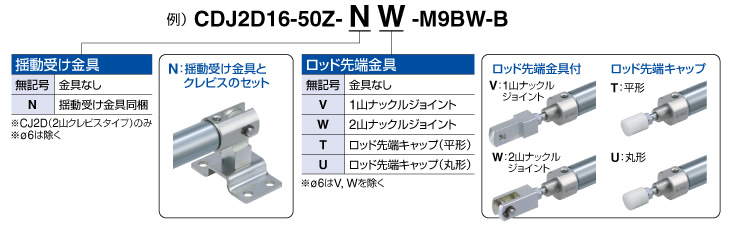

ロッド先端金具、揺動受け金具付の品番を設定しました。
シリンダと金具を別々に手配する手間が省けます。
注）取付金具は同梱出荷になります。

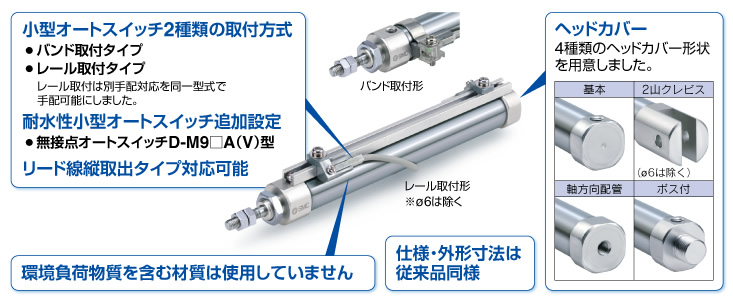

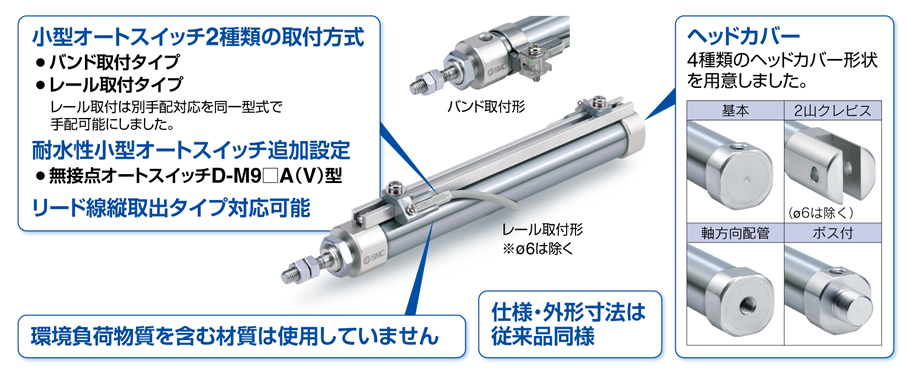

その他の特長

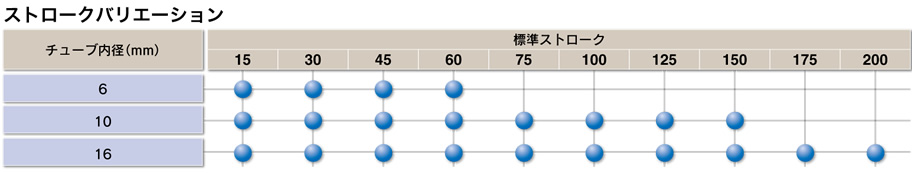

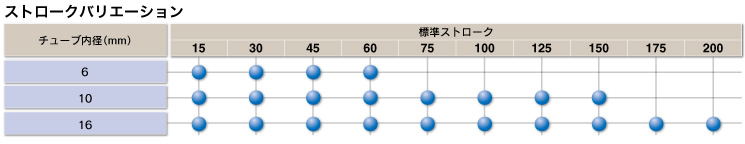

バリエーション
※エンドロックシリンダにつきましては、従來の形狀となります。
※クリーンシリーズの詳細は、ホームページWEBカタログをご參照ください。
※エアクッションは、?10, ?16のみです。
