パイロット式4·5ポートソレノイドバルブ

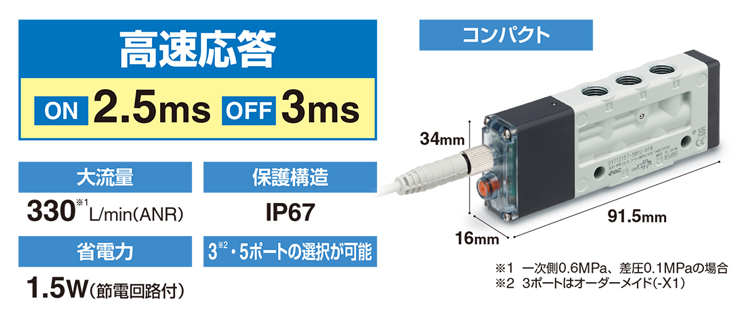

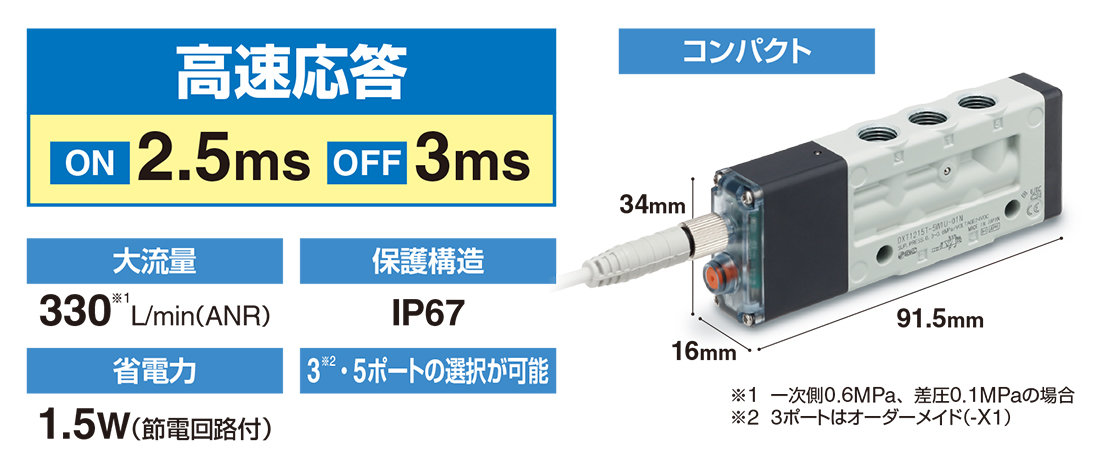

高速応答パイロット式ソレノイドバルブ DXT1215
-
?高速応答：ON 2.5ms OFF 3ms
?大流量：330※L/min(ANR)
※一次側0.6MPa、差圧0.1MPaの場合
?保護構造：IP67
?省電力：1.5W(節電回路付)
?3?5ポートの選択が可能※
※3ポートはオーダーメイド（-X1）
?コンパクト
全長：91.5mm、幅：16mm、高さ：34mm
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| シリーズ | 流量特性 4/2→5/3（A/B→E） C［dm3/（s?bar）］ | 流量特性 4/2→5/3（A/B→E） b | 消費電力（W） |
|---|---|---|---|
| DXT1215 | 1.3 | 0.23 | 1.5（節電回路付） |
製品特長
高速応答：ON 2.5ms OFF 3ms

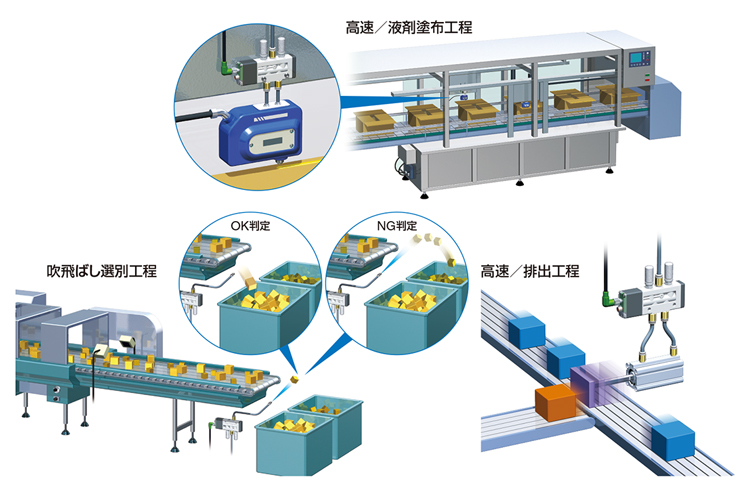

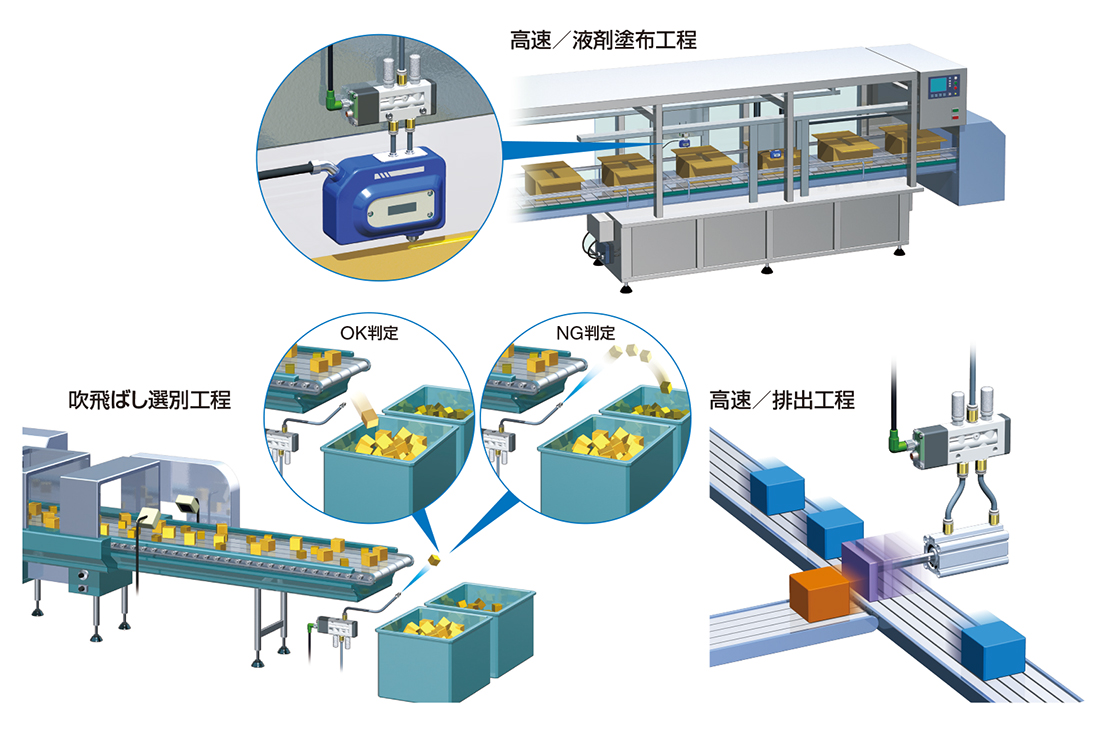

アプリケーション
エアブロー?アクチュエータの高速駆動に対応可能！
