WEBカタログ

製品情報 ?  WEBカタログ  ? エアシリンダ  ? メカジョイント式ロッドレスシリンダ

メカジョイント式ロッドレスシリンダ

メカジョイント式ロッドレスシリンダ MY1

  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

  • メカジョイント式ロッドレスシリンダ MY1
    取扱説明書
    形式 シリーズ 検索結果を表示
    基本形MY1B検索結果を表示
    すべり軸受形MY1M検索結果を表示
    カムフォロアガイド形MY1C検索結果を表示
    リニアガイド形MY1H検索結果を表示
    リニアガイド形MY1HT検索結果を表示
  • メカジョイント式ロッドレスシリンダ MY1

    オーダーメイド組合せ型式表示方法はこちらをご參照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
    型 式 名 稱 ダウンロード
    -XB22 オーダーメイド ショックアブソーバ／ソフトタイプ RJ Series搭載シリンダ PDF
    -XC56 オーダーメイド ノックピン穴付 PDF
    -XC67 オーダーメイド ダストシールバンドNBRライニング仕様 PDF
形式シリーズ作動方法チューブ內徑
基本形MY1B複動10，16，20，25，32，40，50，63，80，100
すべり軸受形MY1M複動16，20，25，32，40，50，63
カムフォロアガイド形MY1C複動16，20，25，32，40，50，63
リニアガイド形MY1H複動10，16，20，25，32，40
リニアガイド形MY1HT複動50，63

製品特長

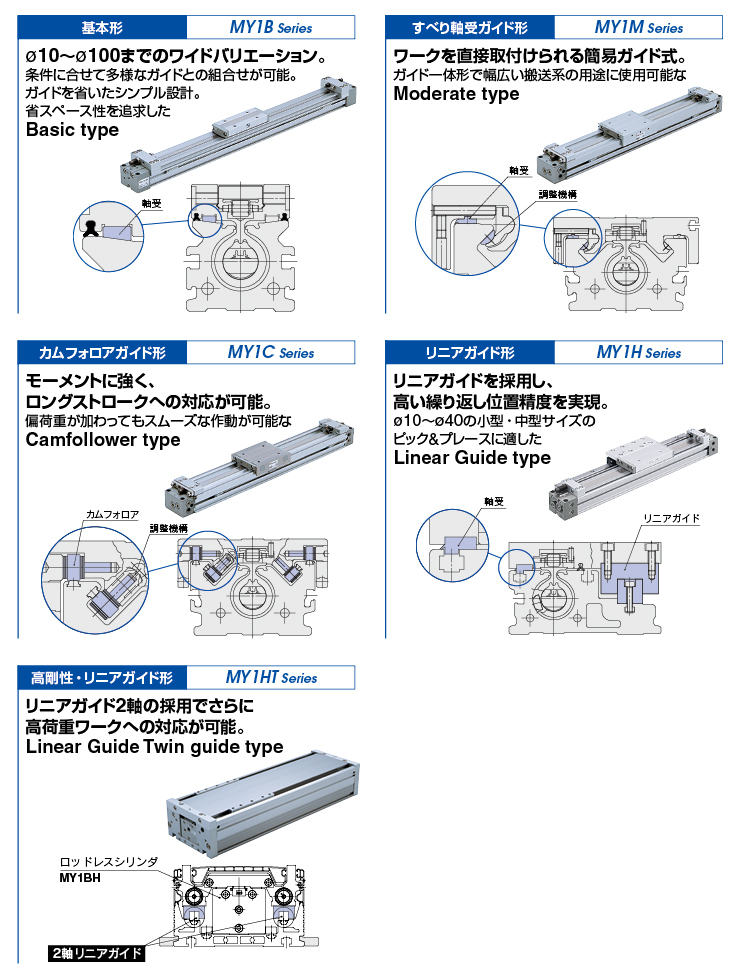

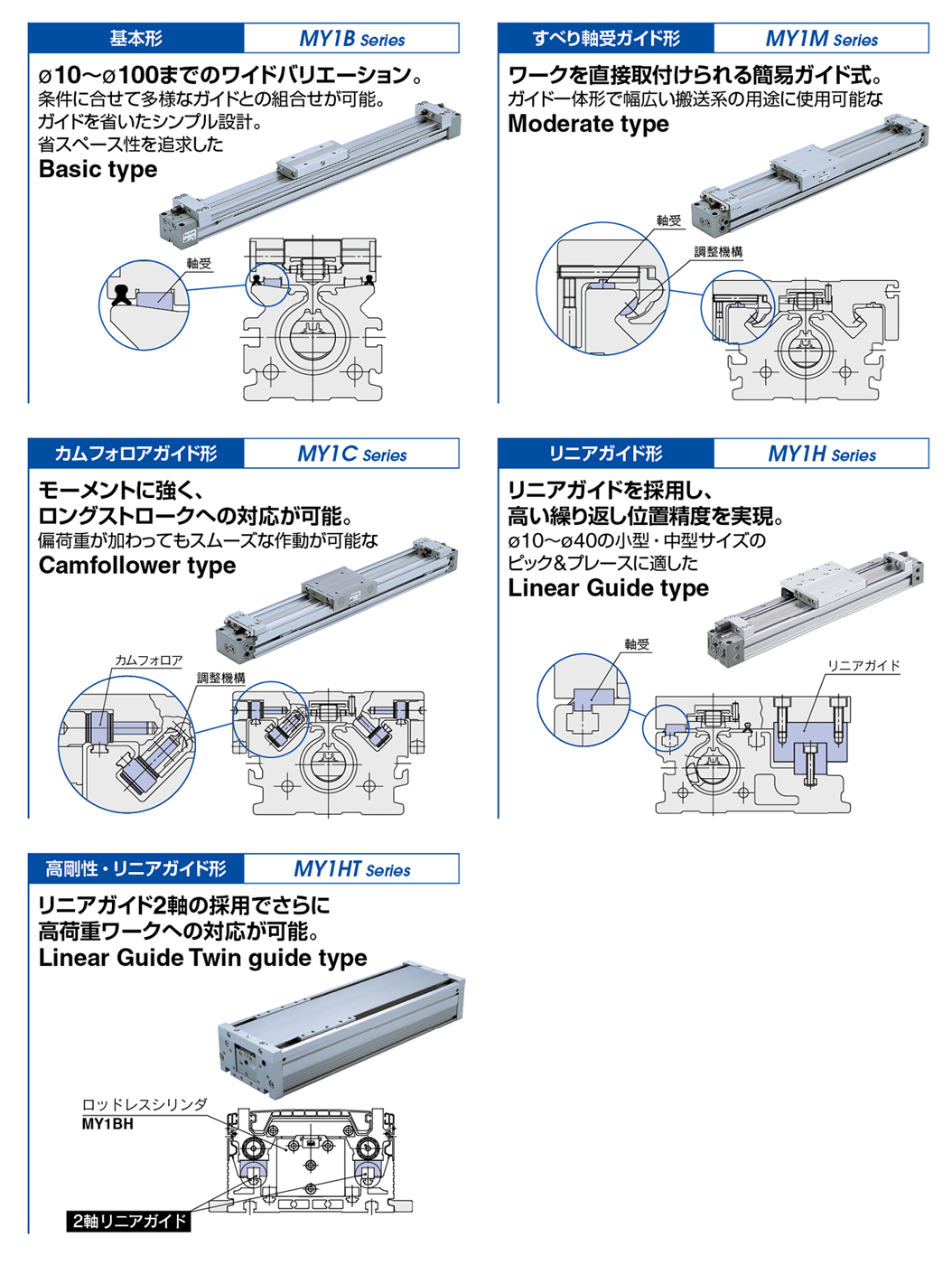

■5種類のガイド形式を標準化

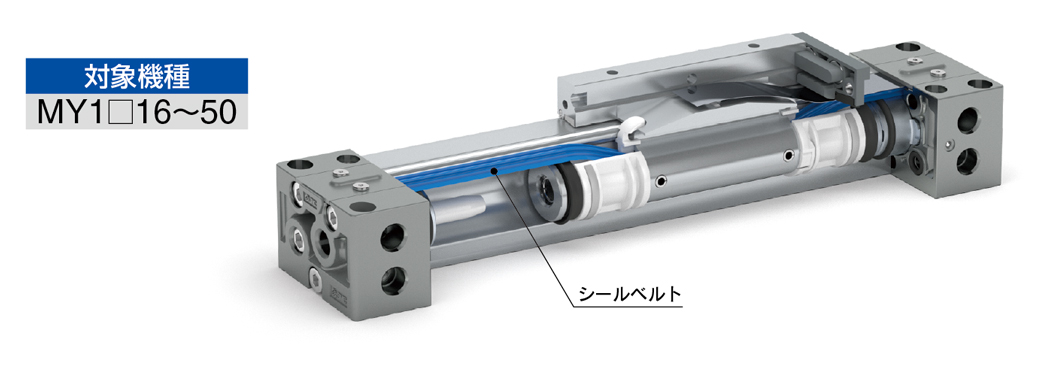

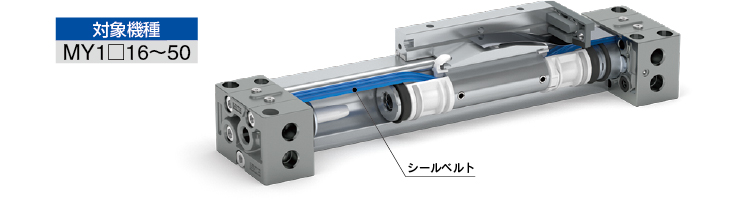

■漏れの少ないシール構造

柔軟材質のシールベルトによりシリンダチューブとの密著性が向上し漏れ量が低減しました。
(従來比50％低減)

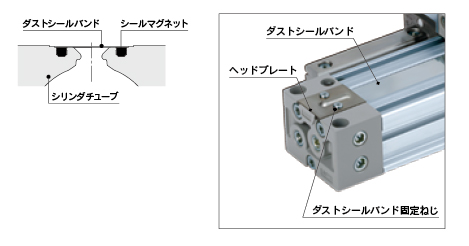

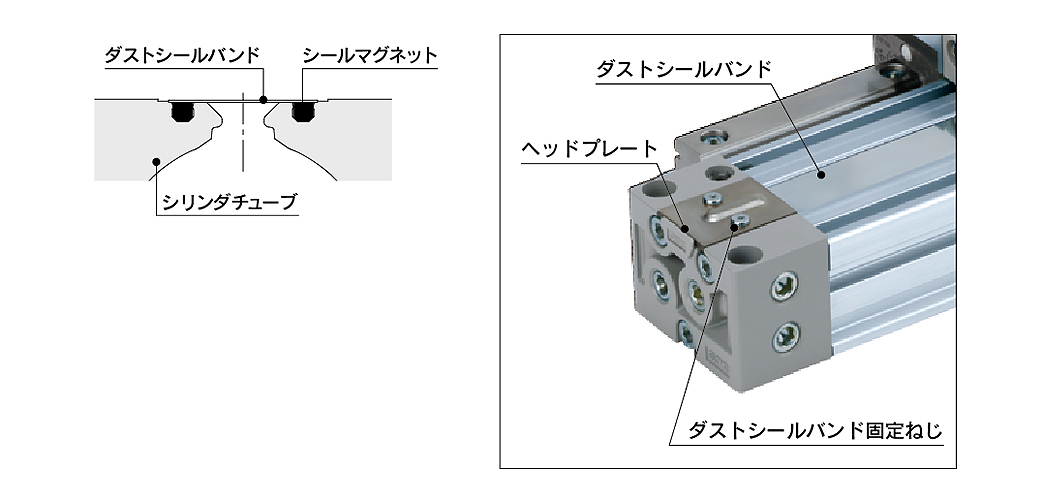

■ダストシールバンド保持力向上

シリンダチューブにシールマグネットを裝備、ダストシールバンドを磁力で吸著し保持力を向上しました。



ダストシールバンド固定ねじ2箇所を緩めるだけでダストシールバンドが取外せ交換が容易です。
メンテナンス性向上

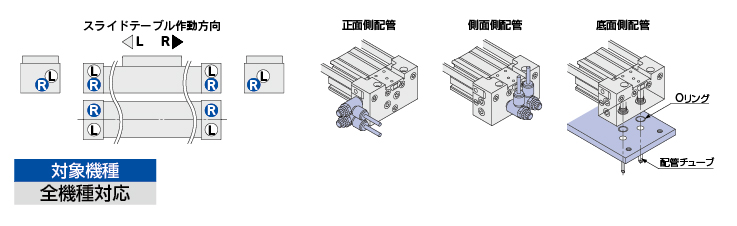

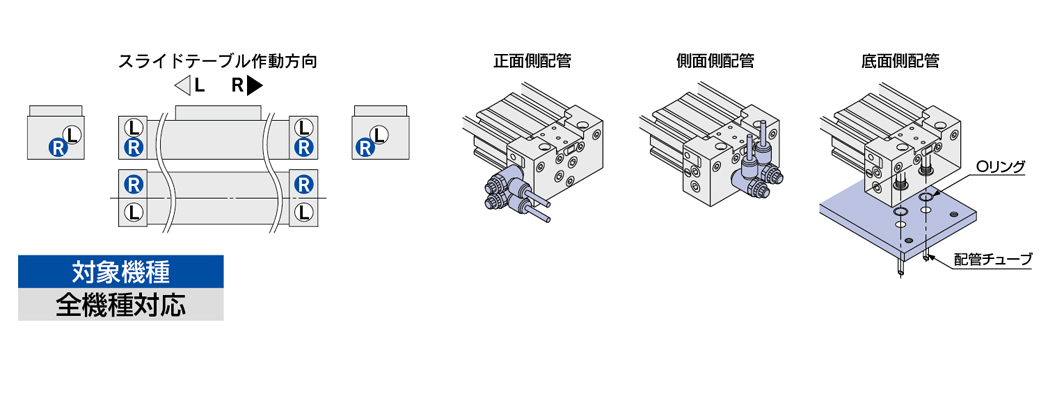

■設置條件に対応した配管接続が可能。配管自由度の高い集中配管タイプ

■MY1M とMY1C は互換性を確保

外観寸法、ワーク取付寸法、ストローク調整ユニット、サイドサポート、オートスイッチなど互換性があります。

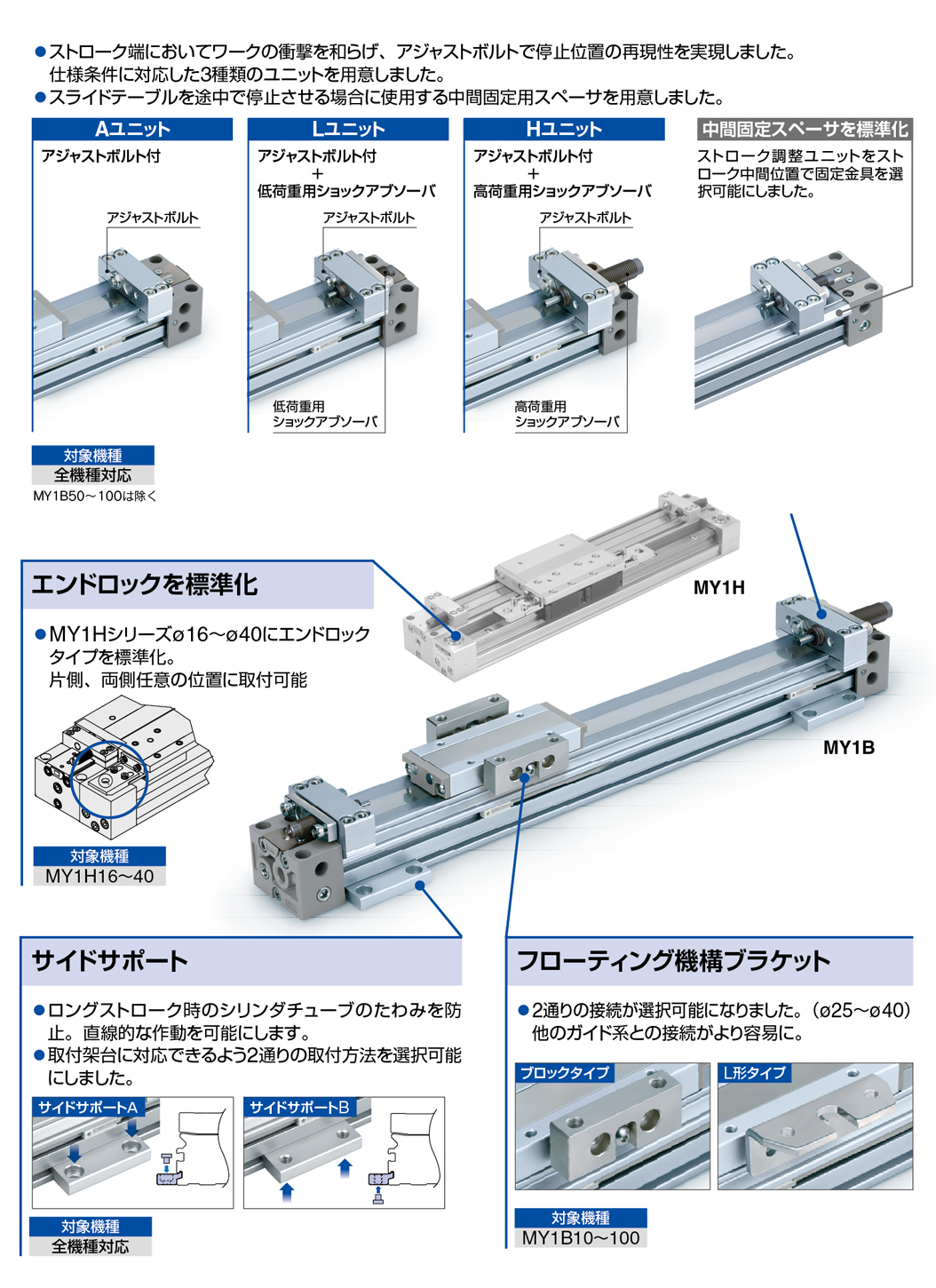

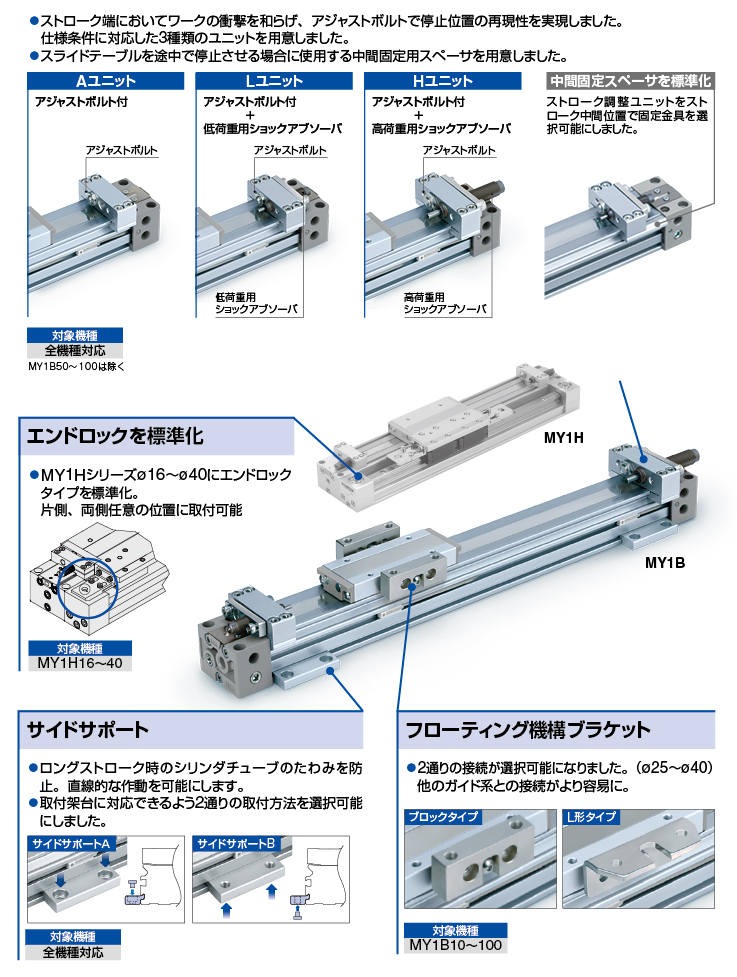

■アジャストボルトとショックアブソーバを配置。3 種類のストローク調整ユニット

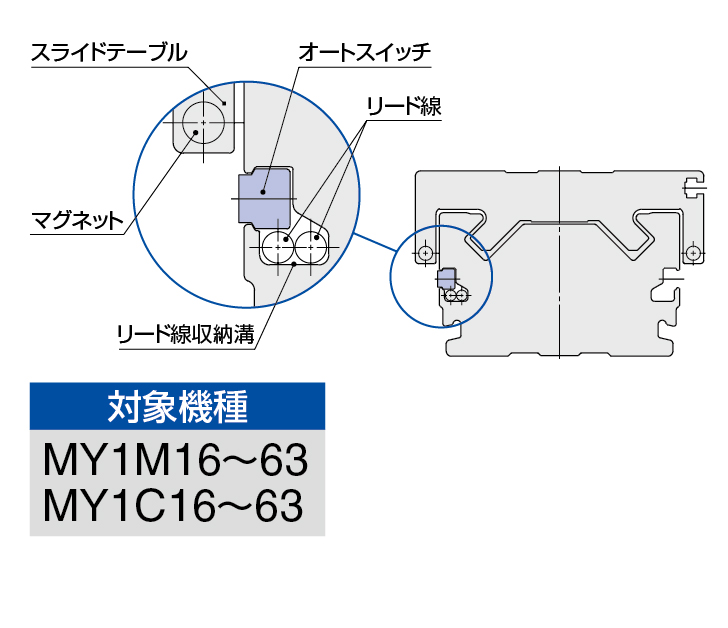

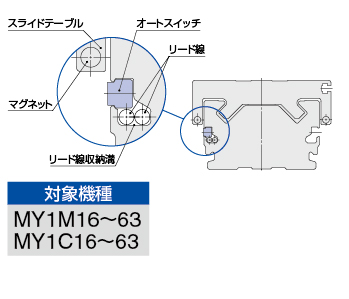

■オートスイッチ配線収納システム。 オートスイッチリード線とスライドテーブルの接觸を防止でき安全対策が可能。

オートスイッチリード線を本體に設けた溝に収納し、 システム全體の安全性?確実性を高めます。

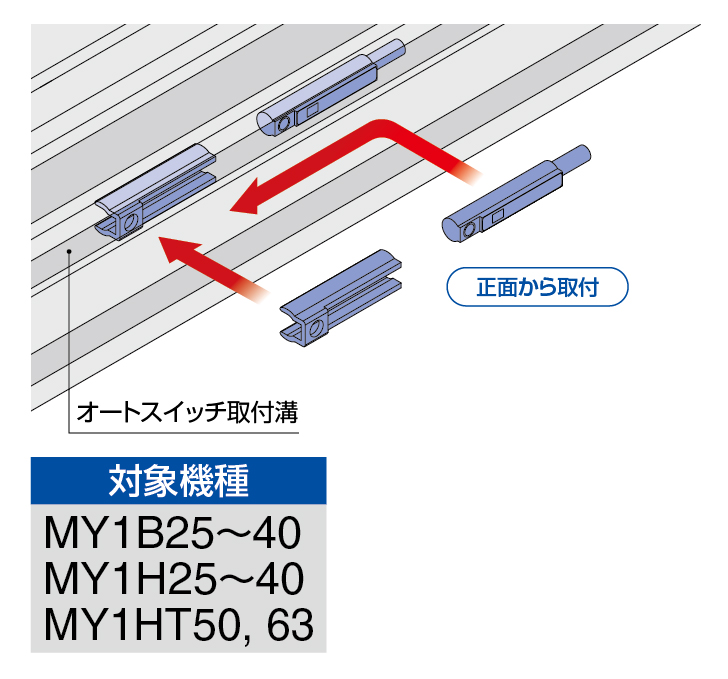

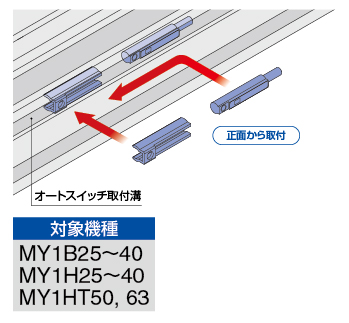

■オートスイッチを正面から取付可能。 取付工數削減が可能

オートスイッチ取付溝に裝著は、どの位置でも正面 より取付可能です。

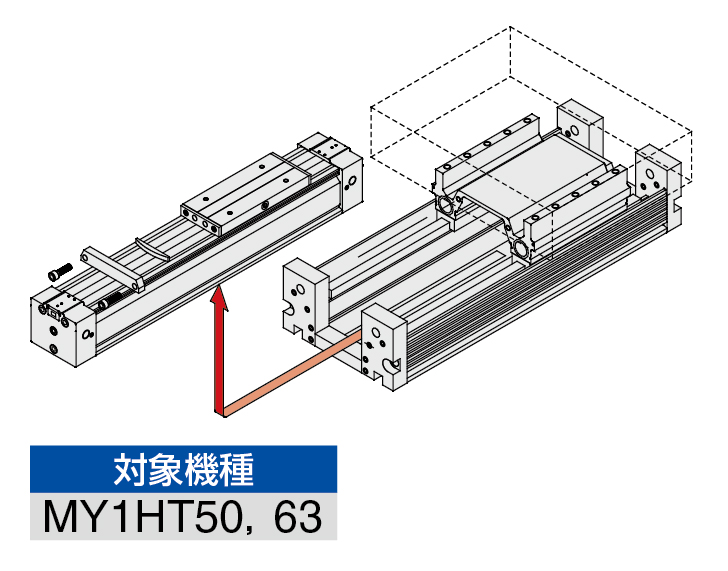

■優れたメンテナンス性

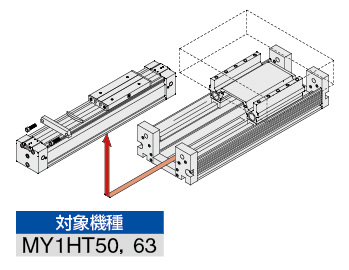

ワークをそのままでシリンダ交換が可能

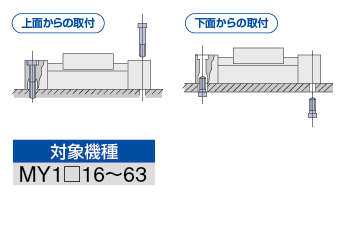

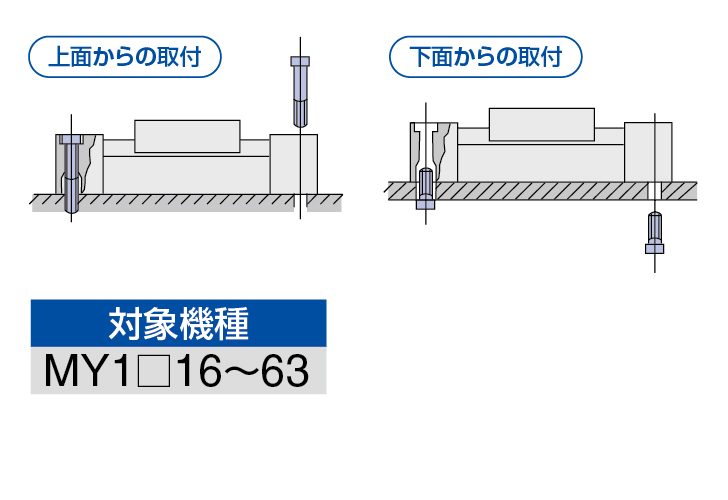

■2 通りの取付方法。省スペースを?qū)g現

シリンダ本體固定は、取付金具なしで上下面方向か らダイレクトに取付可能。全長寸法は変わりません。

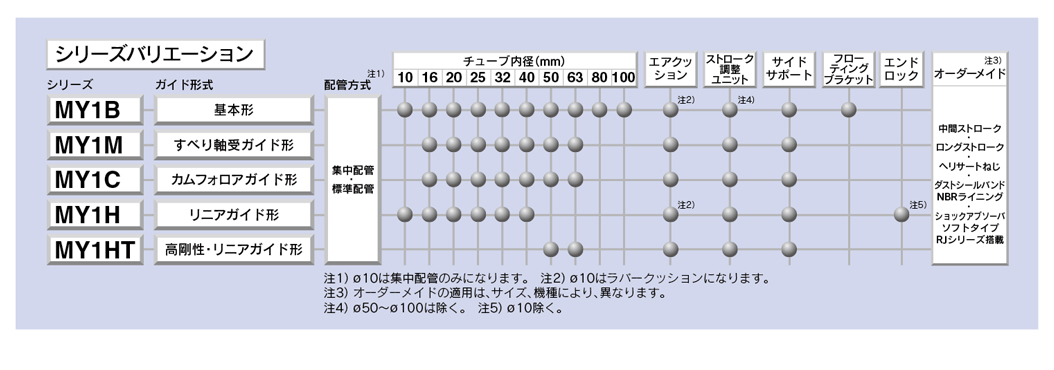

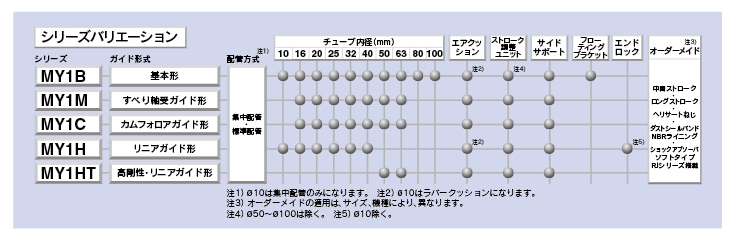

■MY1 シリーズバリエーション
