バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/スライダタイプ高剛性ガイド LEKFS
-
?サーキュラーアーク溝採用により高剛性高精度を実現
?耐モーメント：最大61%向上
?テーブル変位量：最大50%低減
?バッテリレス アブソリュートエンコーダ搭載
電源復帰時、停止位置からの再始動が可能
メンテナンス軽減（バッテリの管理?交換不要）
?繰返し位置決め精度：±0.01mm
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 電動アクチュエータ/スライダタイプ高剛性ガイド LEKFS
取扱説明書
シリーズ 検索結果を表示 LEKFS16 検索結果を表示 LEKFS25 検索結果を表示 LEKFS32 検索結果を表示 LEKFS40 検索結果を表示 LEKFS25 検索結果を表示 LEKFS32 検索結果を表示 LEKFS40 検索結果を表示

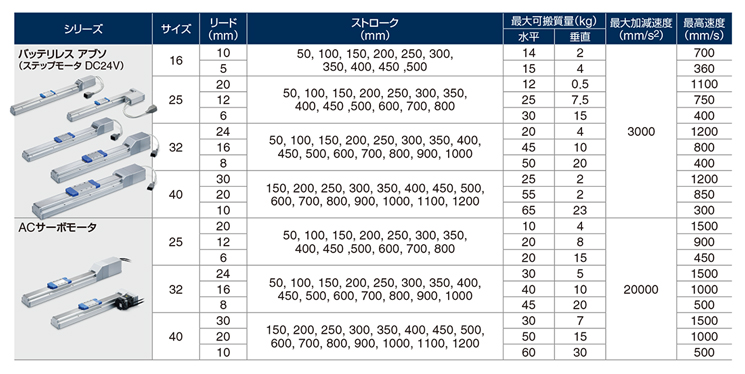

| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LEKFS16 | 50～500 | MAX.15 | MAX.700 | 5,10 |
| バッテリレス アブソ （ステップモータDC24V） | LEKFS25 | 50～800 | MAX.30 | MAX.1100 | 6，12，20 |
| バッテリレス アブソ （ステップモータDC24V） | LEKFS32 | 50～1000 | MAX.50 | MAX.1200 | 8，16，24 |
| バッテリレス アブソ （ステップモータDC24V） | LEKFS40 | 150～1200 | MAX.65 | MAX.1200 | 10，20，30 |
| ACサーボモータ | LEKFS25 | 50～800 | MAX.20 | MAX.1500 | 6，12，20 |
| ACサーボモータ | LEKFS32 | 50～1000 | MAX.45 | MAX.1500 | 8，16，24 |
| ACサーボモータ | LEKFS40 | 150～1200 | MAX.60 | MAX.1500 | 10，20，30 |
製品特長

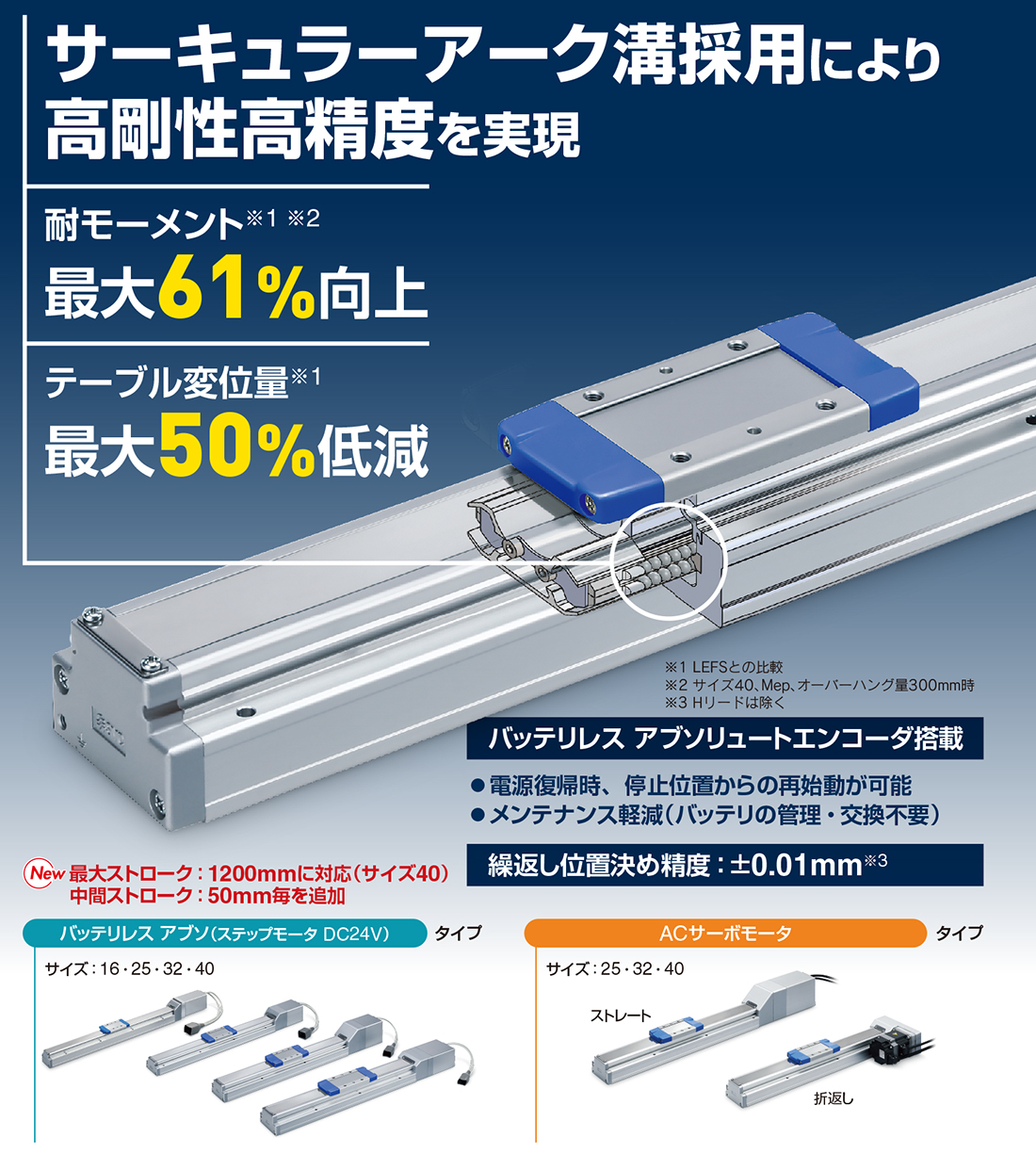

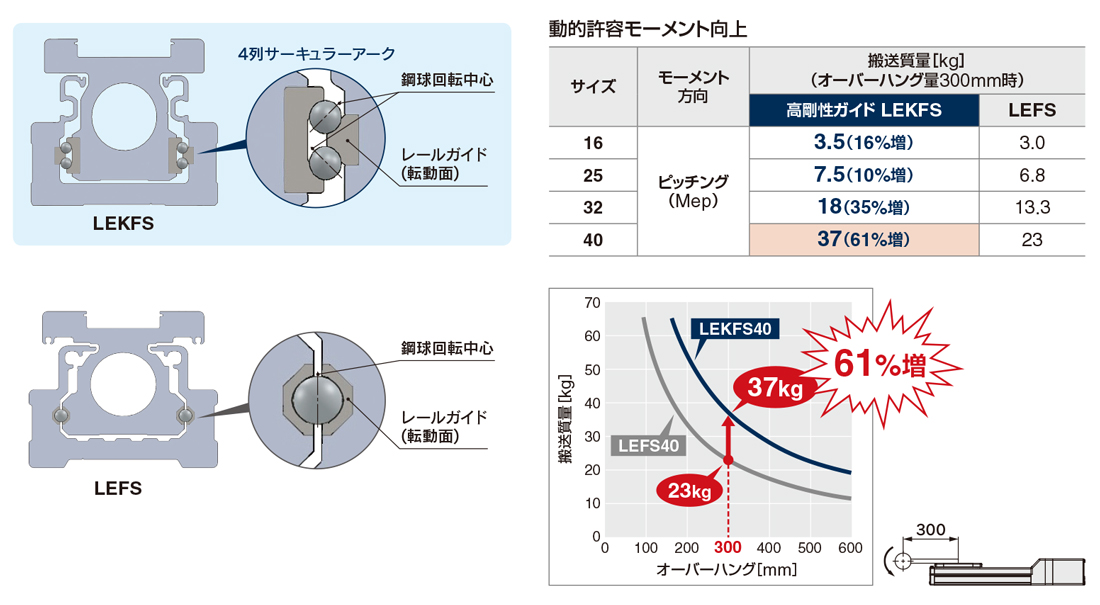

サーキュラーアーク溝採用により高剛性高精度を実現
4列サーキュラーアークにより高剛性?高精度（クリアランスゼロ）を実現
?耐モーメント向上

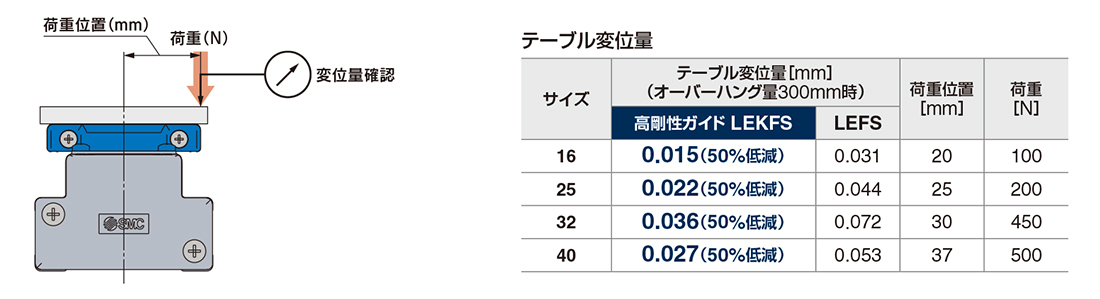

?テーブル変位量を1/2に削減

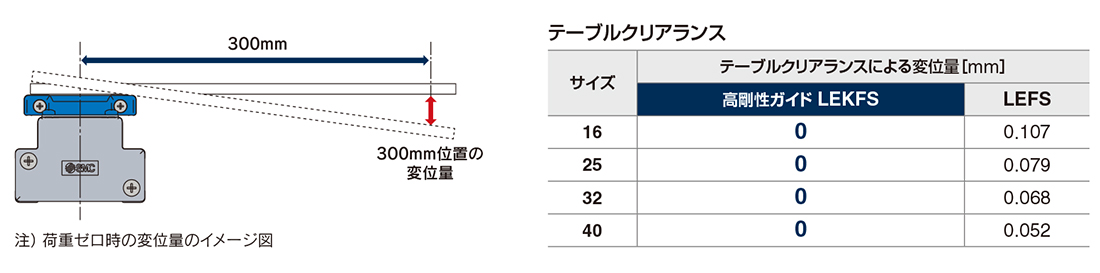

?テーブルクリアランスゼロを実現

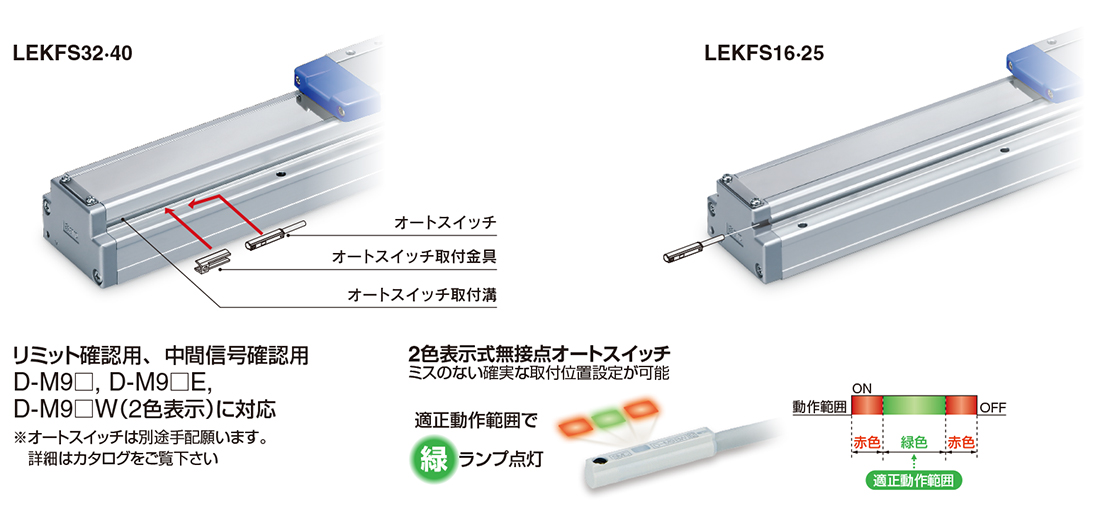

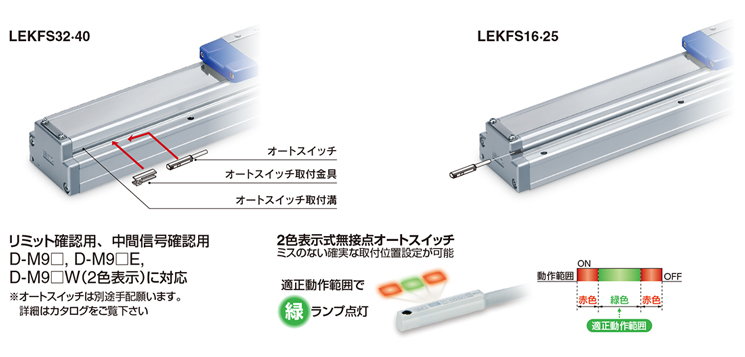

オートスイッチ取付可能
ストローク全域でテーブルの位置検出が可能

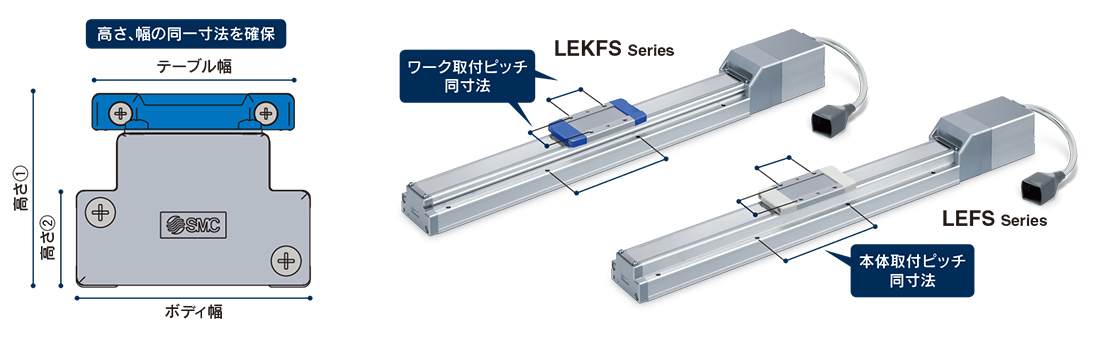

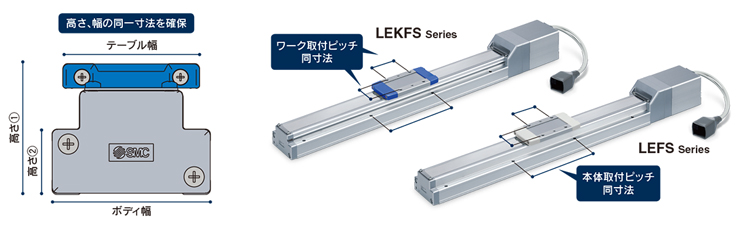

LEFとの同寸法／取付完全互換を確保
※16は除く

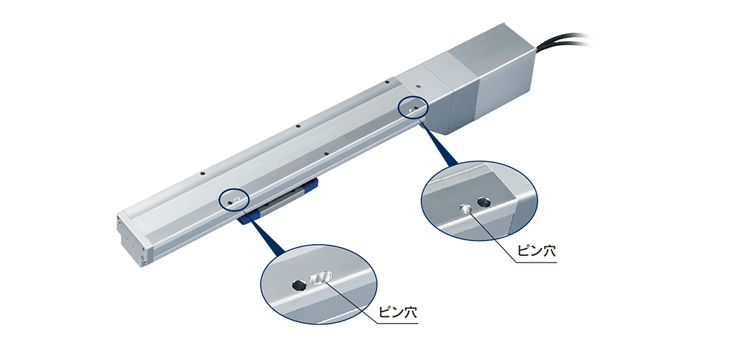

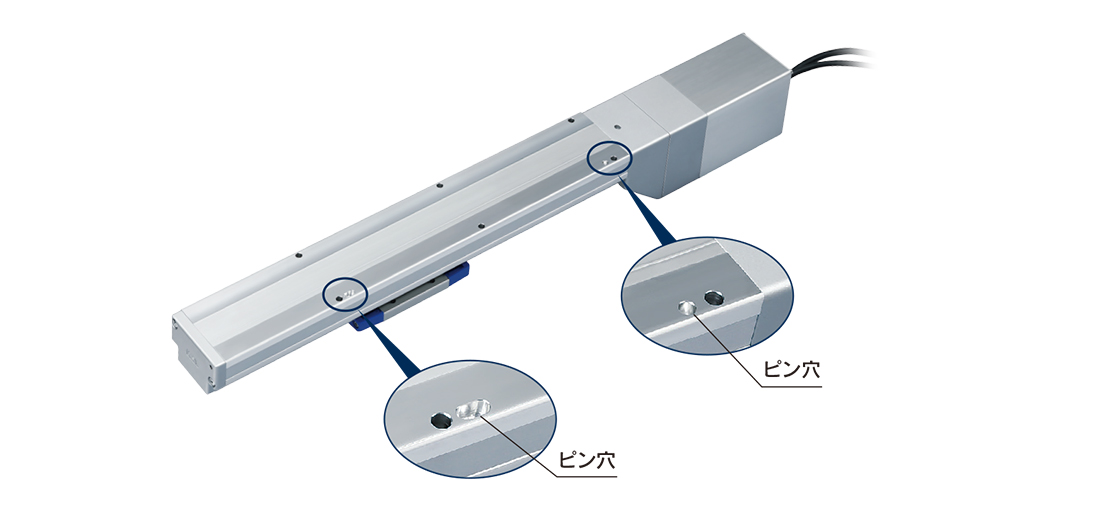

ボディ底面位置決めピン穴の標準化

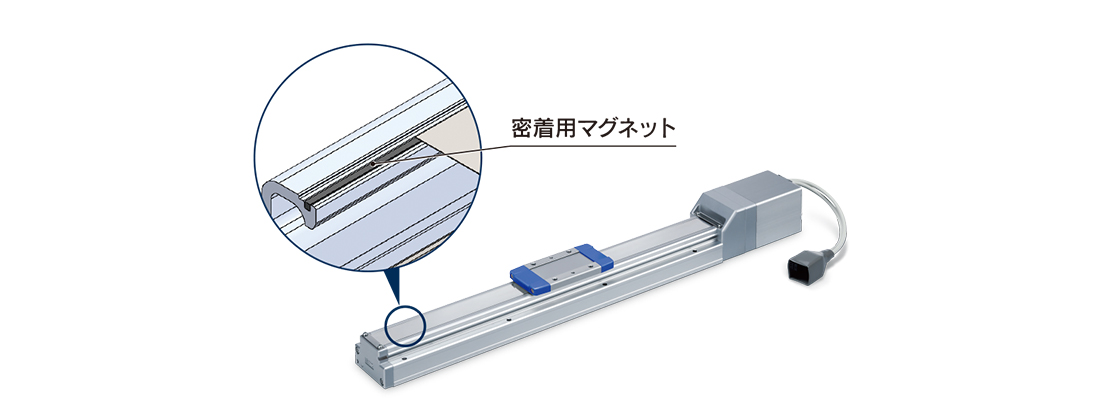

ダストシールバンド密著用マグネット採用
バ密著性向上により防塵性能向上
ダストシールバンドのめくれ低減

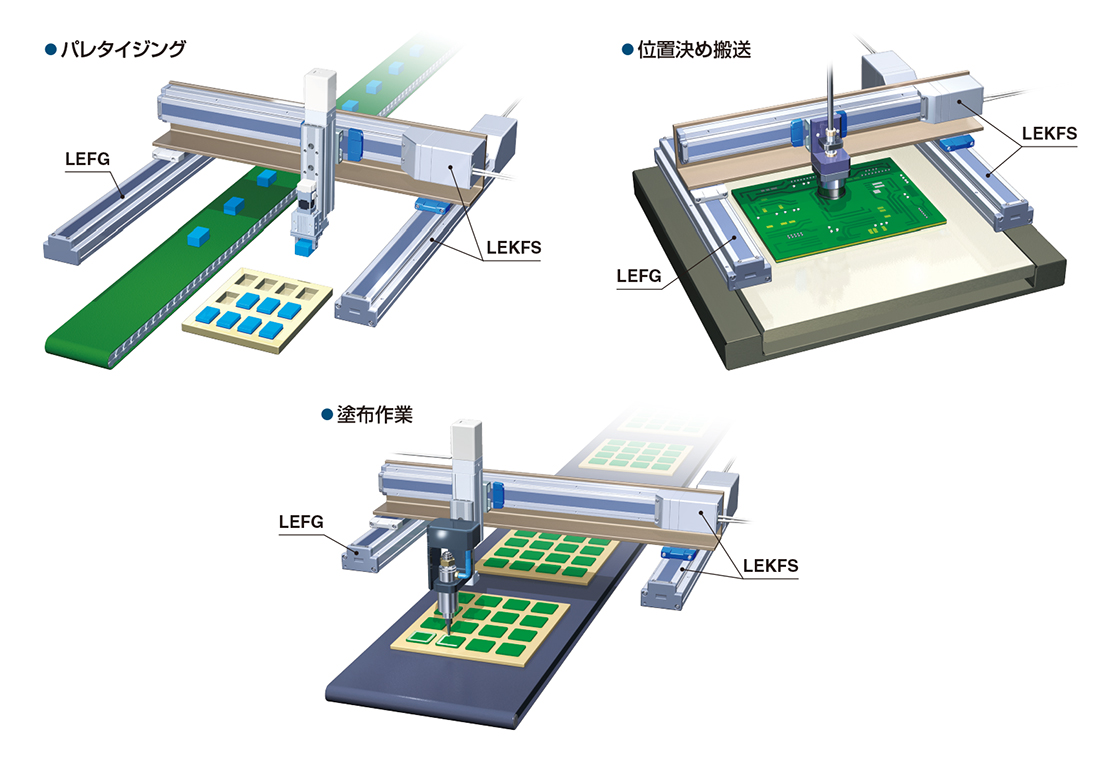

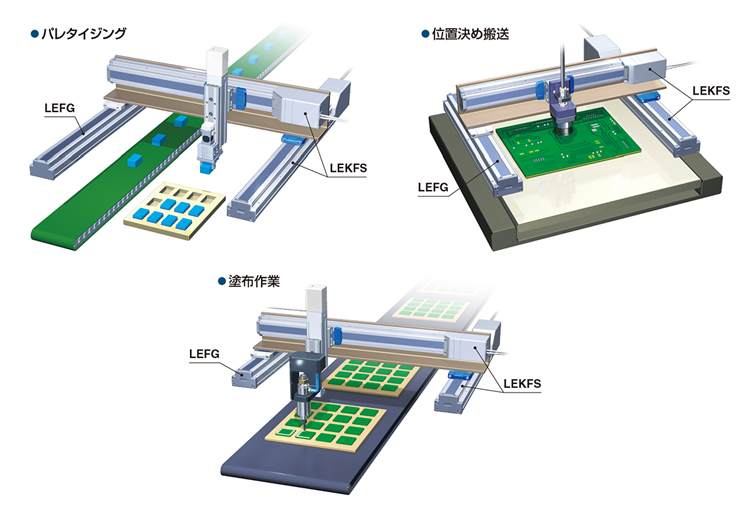

用途例

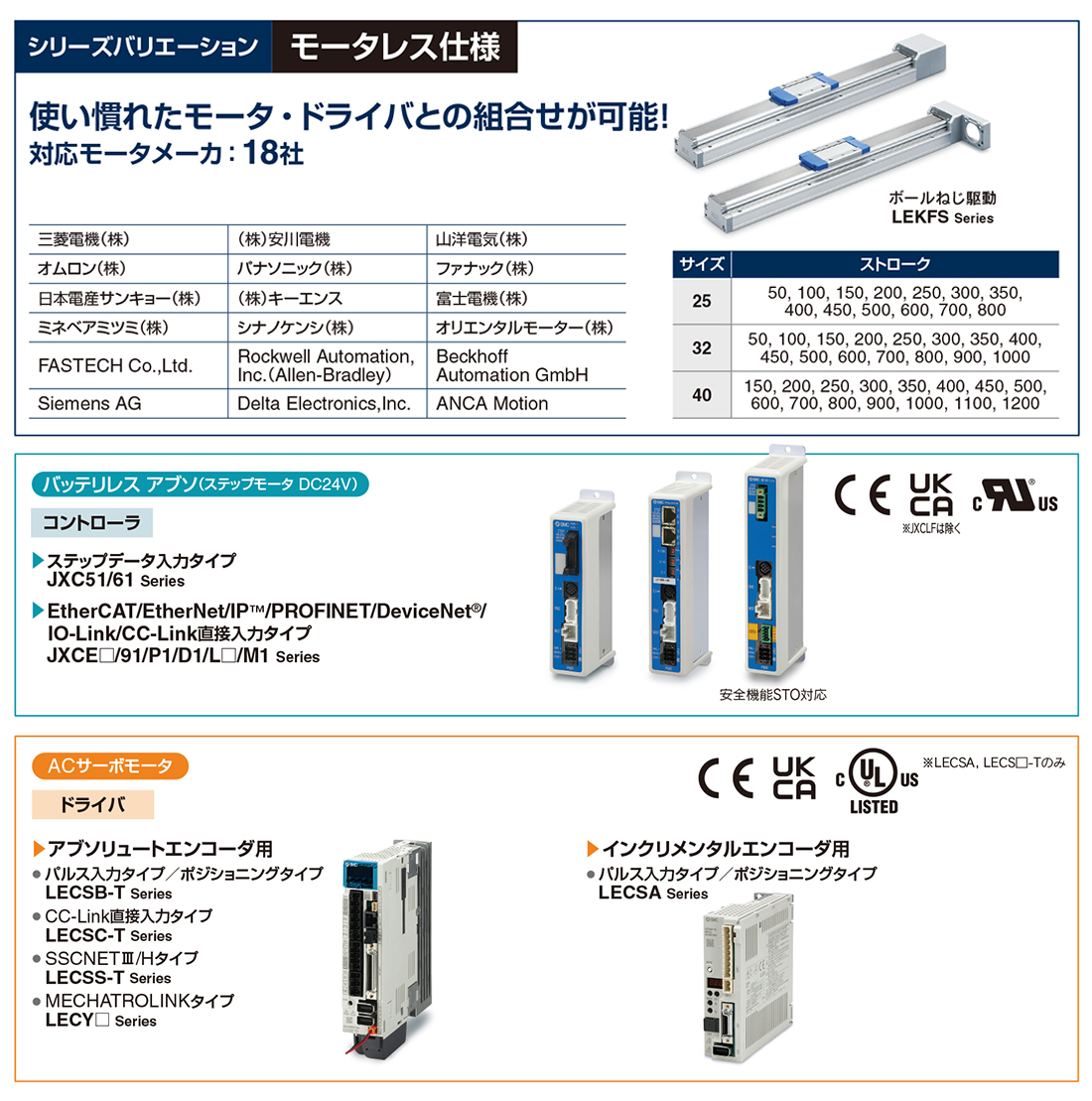

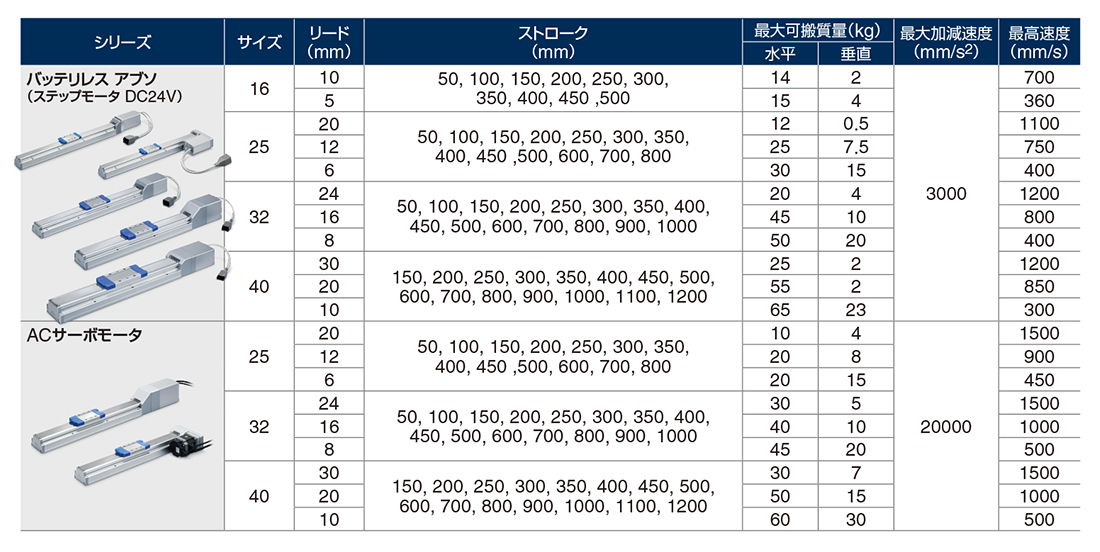

バリエーション
