汎用管継手
ワンタッチ管継手 KQ2
-
?真空－100kPa～使用可能。
?ボディ形狀：全51機種
?ねじ部材質／表面処理（有orなし）：2種
?選べる表面処理：黃銅（めっきなし）、黃銅＋無電解ニッケルめっき
?適用チューブ外徑
真円形
ミリ： ?2, ?3.2, ?4, ?6, ?8, ?10, ?12, ?16
インチ：?1/8'', ?5/32'', ?3/16'', ?1/4'', ?5/16'', ?3/8'', ?1/2''
長円形
ミリ：?3.2, ?4, ?6
インチ： ?1/8'', ?5/32'', ?3/16''
?接続ねじ
メートル：M3, M5, M6
R,Rc ：1/8, 1/4, 3/8, 1/2
G：1/8, 1/4, 3/8, 1/2
NPT：10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
Uni：1/8, 1/4, 3/8, 1/2
?シール方式
シール剤/ガスケットシール
パッキンシール
ガスケットシール（Uniねじ）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| シリーズ | リリースブッシュ形狀 | サイズ | 接続ねじ |
|---|---|---|---|
| KQ2 | 長円形 | ミリ、インチ | M，R，Rc，G，NPT，Uni |
| KQ2 | 真円形 | ミリ、インチ | M，R，Rc，G，NPT，Uni |
製品特長

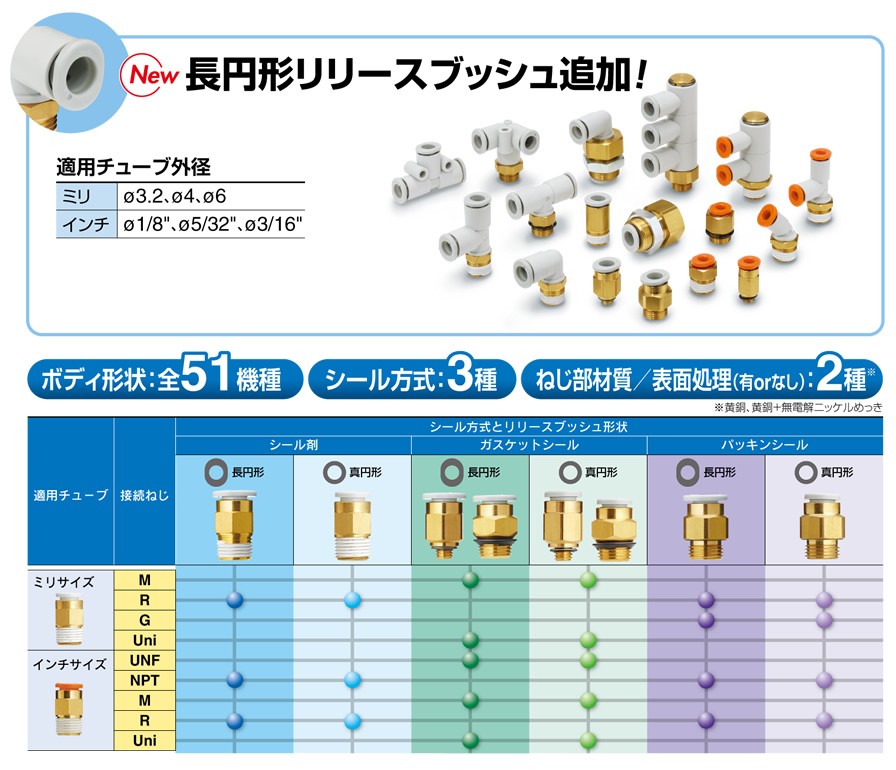

長円形リリースブッシュ追加 [New]

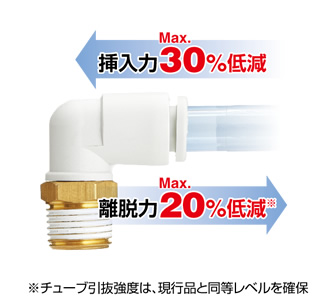

チューブ著脫性向上
挿入力MAX.30%低減
離脫力MAX.20%低減※
※チューブ引抜強度は、現行品と同等レベルを確保。

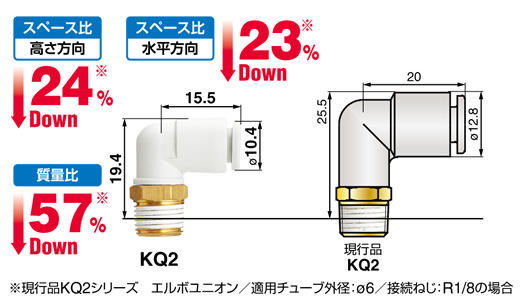

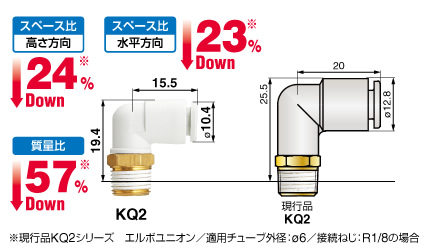

小型?軽量化
スペース比：高さ方向：24％Down※
スペース比：水平方向：23％Down※
質量比：水平方向：57％Down※
※現行品KQ2シリーズ エルボユニオン／適用チューブ外徑：?6／接続ねじ：R1/8の場合
KQ, KQ2, KJを“KQ2”へ一本化。
バリエーション充実、軽量、コンパクト

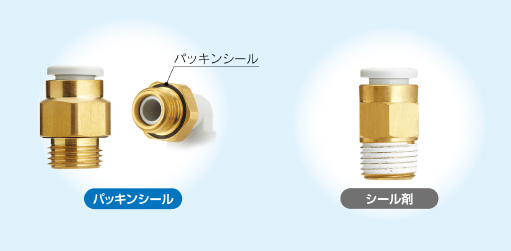

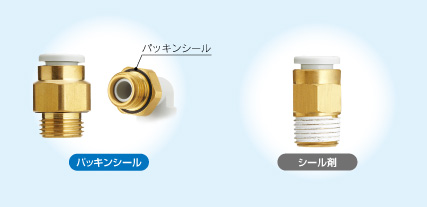

選べるシール方式
※R, NPTの場合
選べる表面処理
?黃銅（めっきなし）
?黃銅＋無電解ニッケルめっき

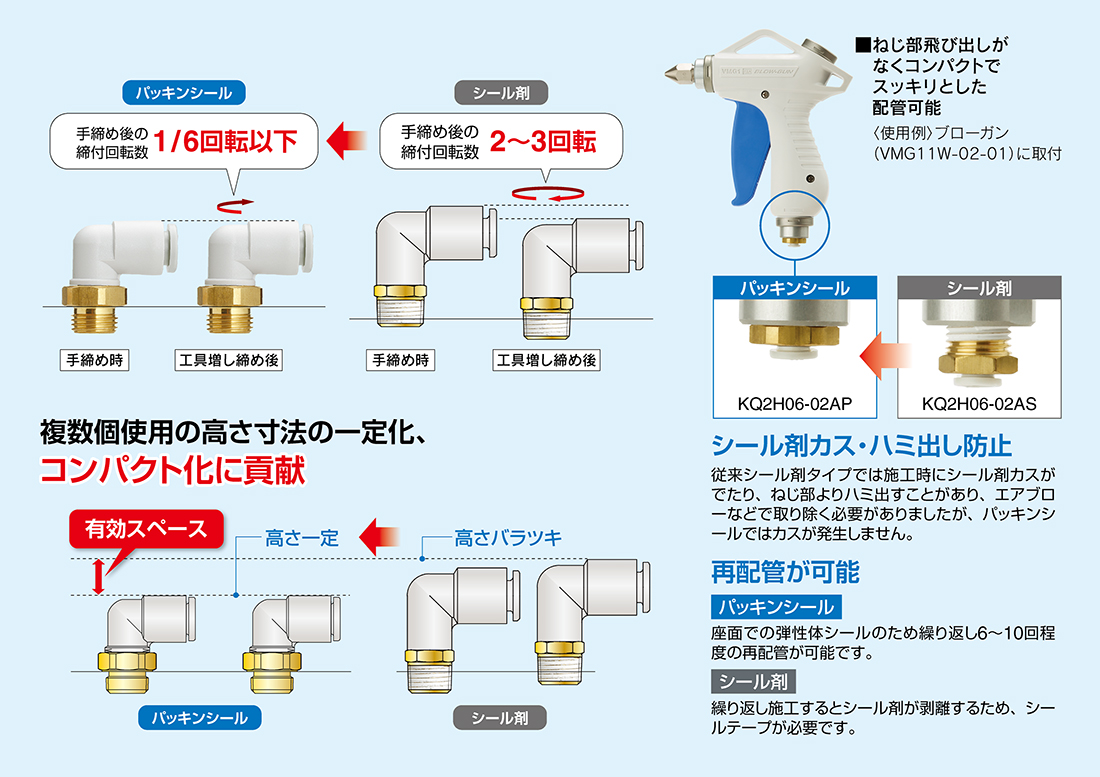

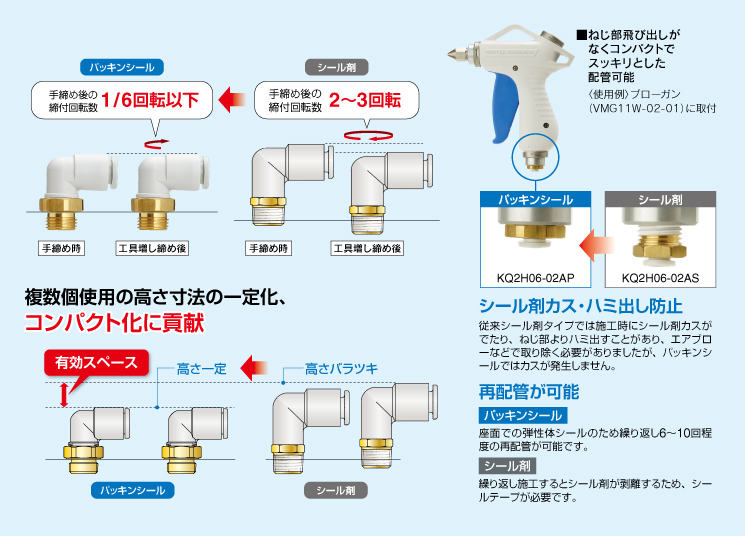

ねじ部にパッキンシールを採用。管用テーパめねじ（Rc, NPT）に使用可能な獨自のねじ構造
施工性向上（手締め後の工具増し締め量低減）

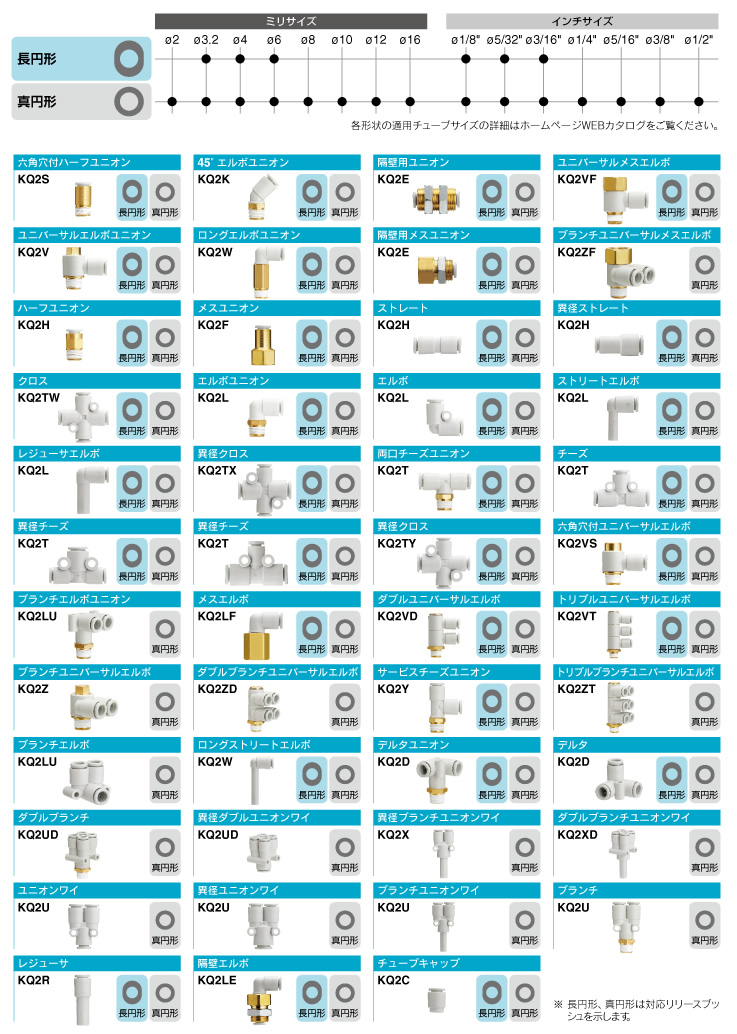

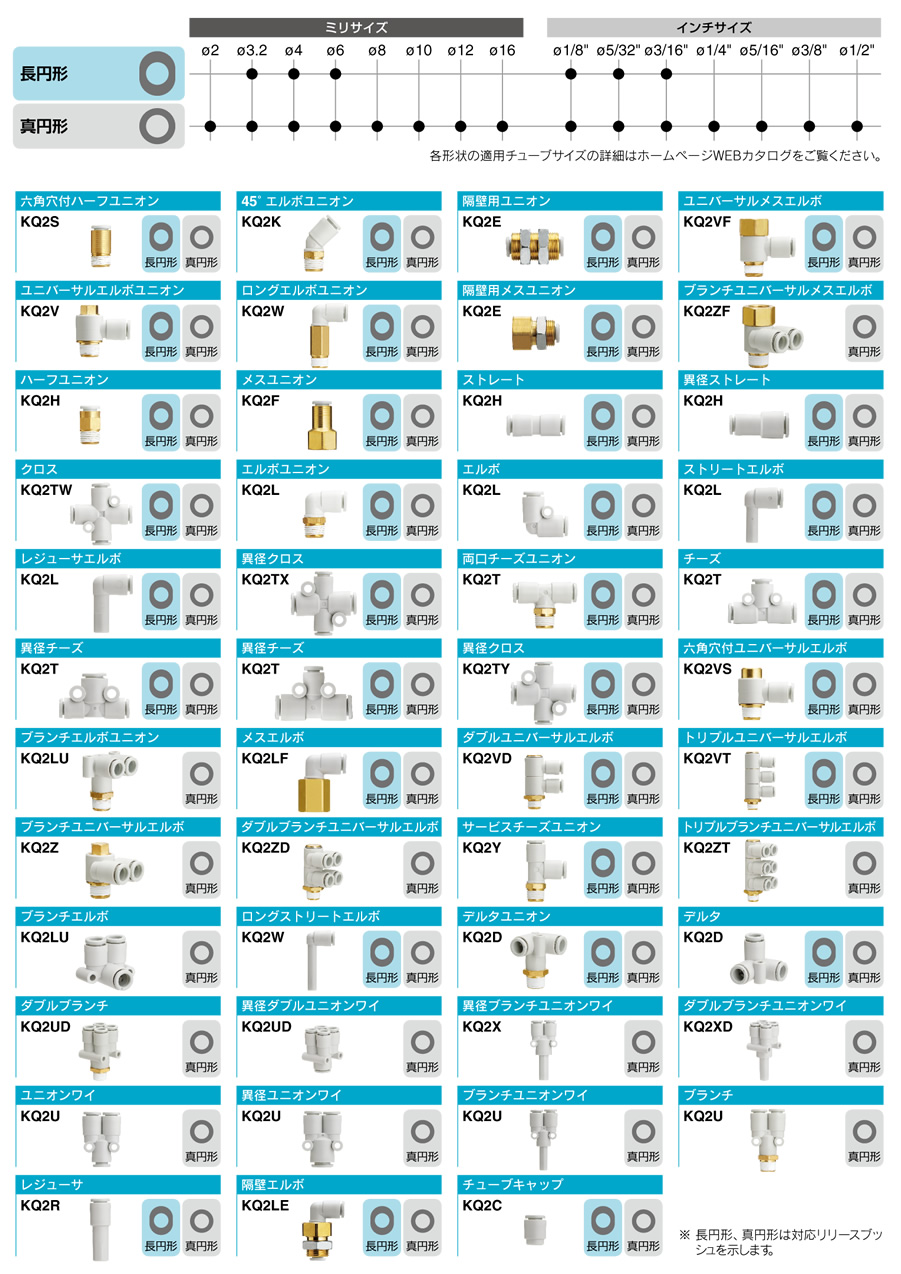

長円形／真円形 バリエーション
