産業用通信機器 IO-Link 対応機器
無線システム EXW1/EX600-W
-
?小型タイプ EXW1 Seriesにアナログ入力／デジタル入出力／バルブマニホー
ルドを追加 [New]
?耐ノイズ性
2.4GHz ISM周波數帯使用
2ms毎（最速） 周波數ホッピング採用
?通信ケーブル不要
配線工數?スペース?コスト削減
斷線リスク低減
?FA環境における通信の安定性を実現

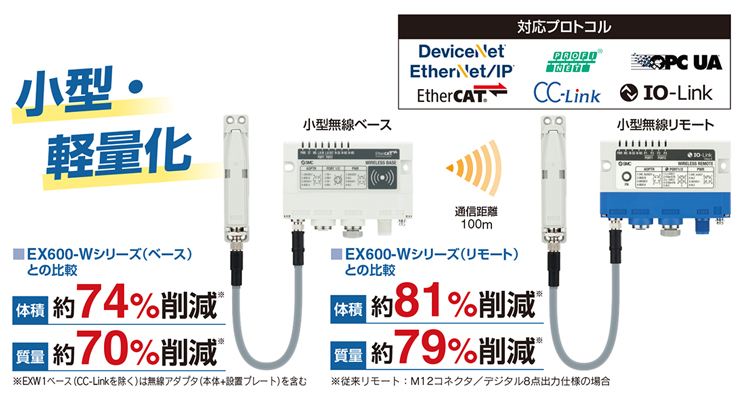

?小型?軽量（EXW1）
體積：約81％削減、質量：約79％削減
※EX600-WEN□/WPN□（EtherNet/IPおよびPROFINET対応ベース）は
2025年3月末に販売中止を予定しております。新規設備/裝置の設計の
際は、EXW1シリーズの使用をご検討ください。
?IO-Link対応機器
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 無線システム EXW1/EX600-W
取扱説明書
シリーズ 検索結果を表示 EXW1 検索結果を表示 無線システム EXW1/EX600-W
自己宣言書
シリーズ 検索結果を表示 EXW1 検索結果を表示
| シリーズ | 保護構造 | 通信プロトコル | 適用バルブ |
|---|---|---|---|
| EXW1 | IP20/IP67 | DeviceNet? CC-Link EtherNet/IP? EtherCAT? PROFINET OPC UA | JSY1000，3000，5000 |
製品特長
無線システム
小型タイプ EXW1 Seriesにアナログ入力／デジタル入出力／バルブマニホールドを追加 New
小型タイプEXW1 Series

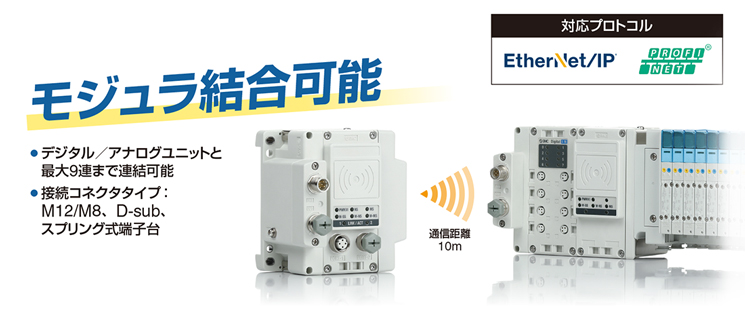

モジュラタイプ EX600-W Series
FA環境における通信の安定性を実現
複數臺の無線ベースが同じ通信エリア內に存在しても、それぞれの無線ベースにペアリングされたリモートと通信可能。
製品個別のP.I.Dによりそれぞれの無線ベースが無線リモートを識別。
※P.I.D：Product I.D
アンテナ対応
周波數ホッピング/イベント通信方式採用
周波數ホッピング採用
獨自のプロトコルにより、さまざまな障害から安定した無線環境を構築。他の無線機器からの干渉を低減。
イベント通信方式
情報に変化があった時のみ無線通信を行うことで、無線通信の電波出力回數を抑え、他の無線機器への干渉を低減。
周波數チャンネル選択
F.C.S. （Frequency Channel Select）対応
周波數ホッピングにおいて、ホッピングする周波數チャンネルを選択する機能。無線LANやAGVなどその他無線機器で使用している周波數がわかっている場合、それ以外の周波數チャンネルを選択しておくことで、選択された周波數チャンネルだけにホッピングをおこなうため、その他無線機との通信衝突が低減され、通信の安定化につながる。
※選択できる周波數チャンネル數は使用國で異なる。

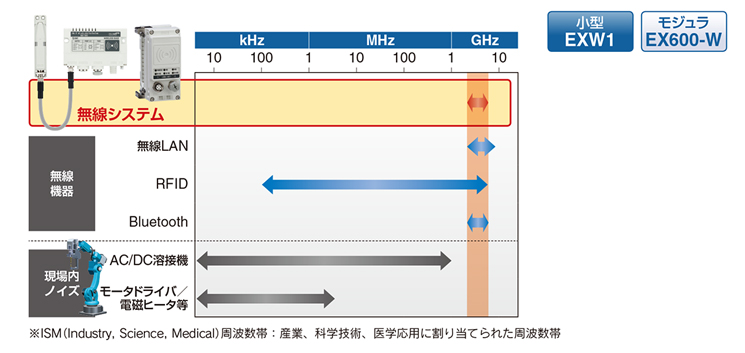

使用周波數帯域
2.4GHz ISM周波數帯使用
暗號化による高いセキュリティー
データの暗號化による外部からの不正アクセスを防止しています。
リモート高速接続

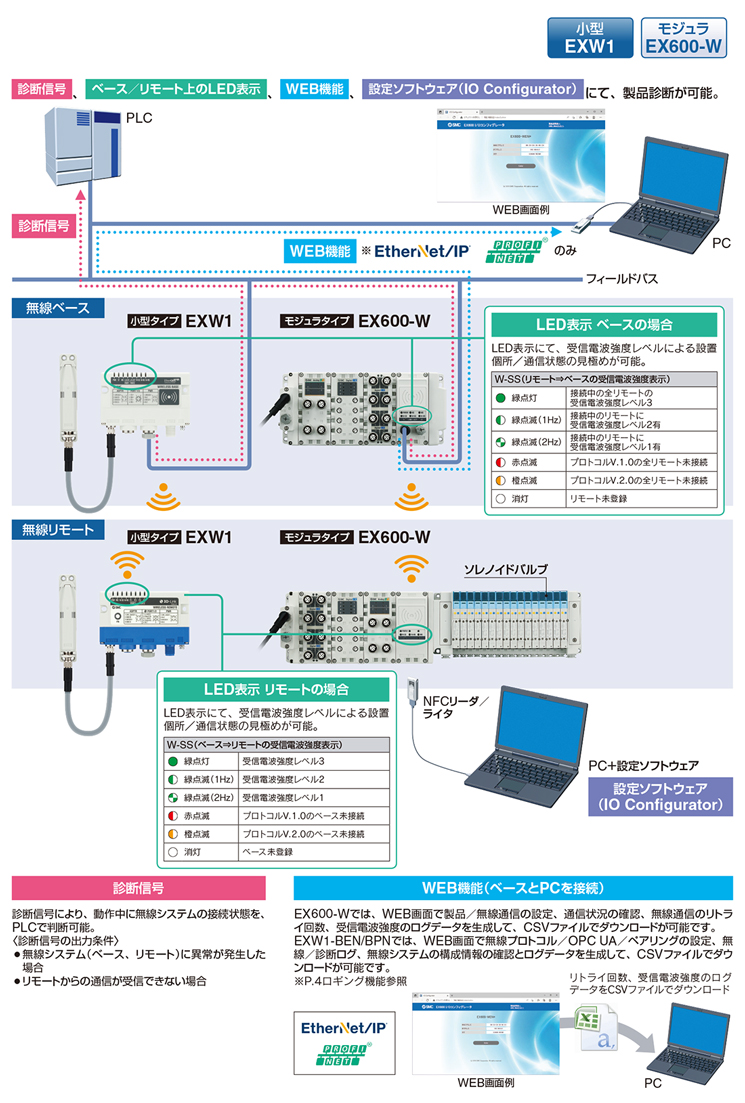

製品診斷

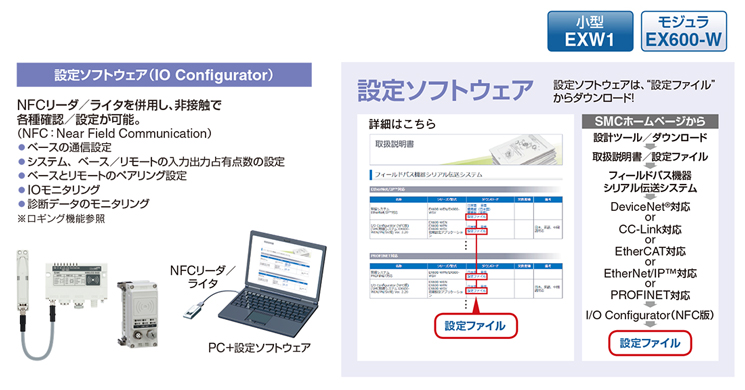

設定ソフトウェア（IO Configurator）

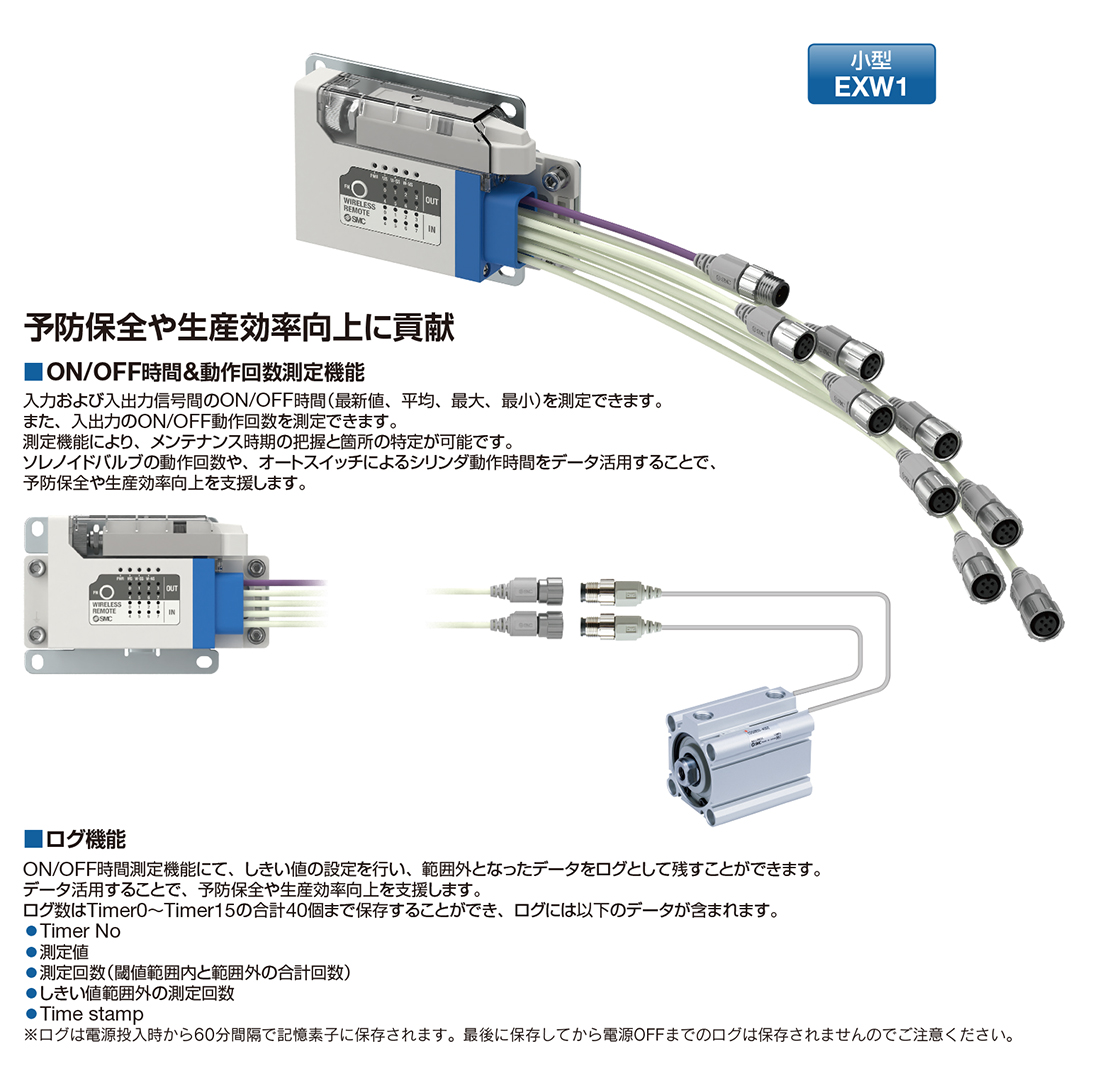

ロギング機能
製品內部メモリに、下記情報が保存されます。
WEB機能、もしくは設定ソフトウェア（IO Configurator）より、ダウンロードして、可視化することが可能です。

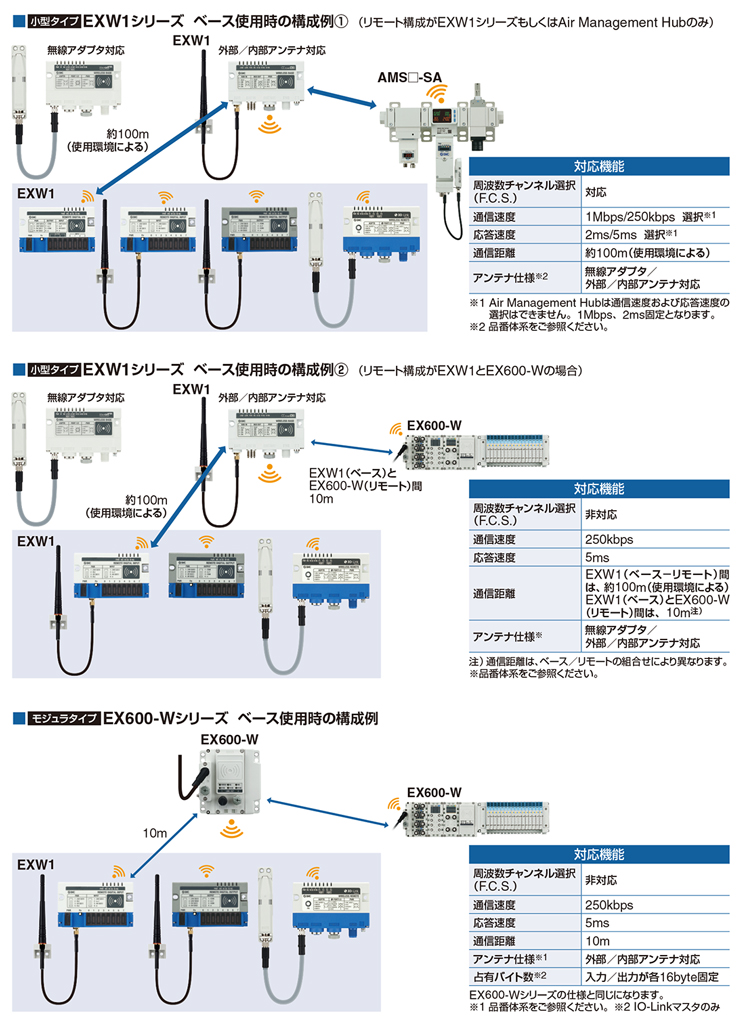

小型タイプEXW1とモジュラタイプEX600-Wとの混在可能※
※混在する場合、通信速度?応答時間がEX600-Wの仕様に制限されます。（システム構成例參照）
デジタル?アナログ?IO-Link機器を無線で接続
エアマネジメントシステムを無線で接続※
※小型タイプEXW1のベースの場合のみ

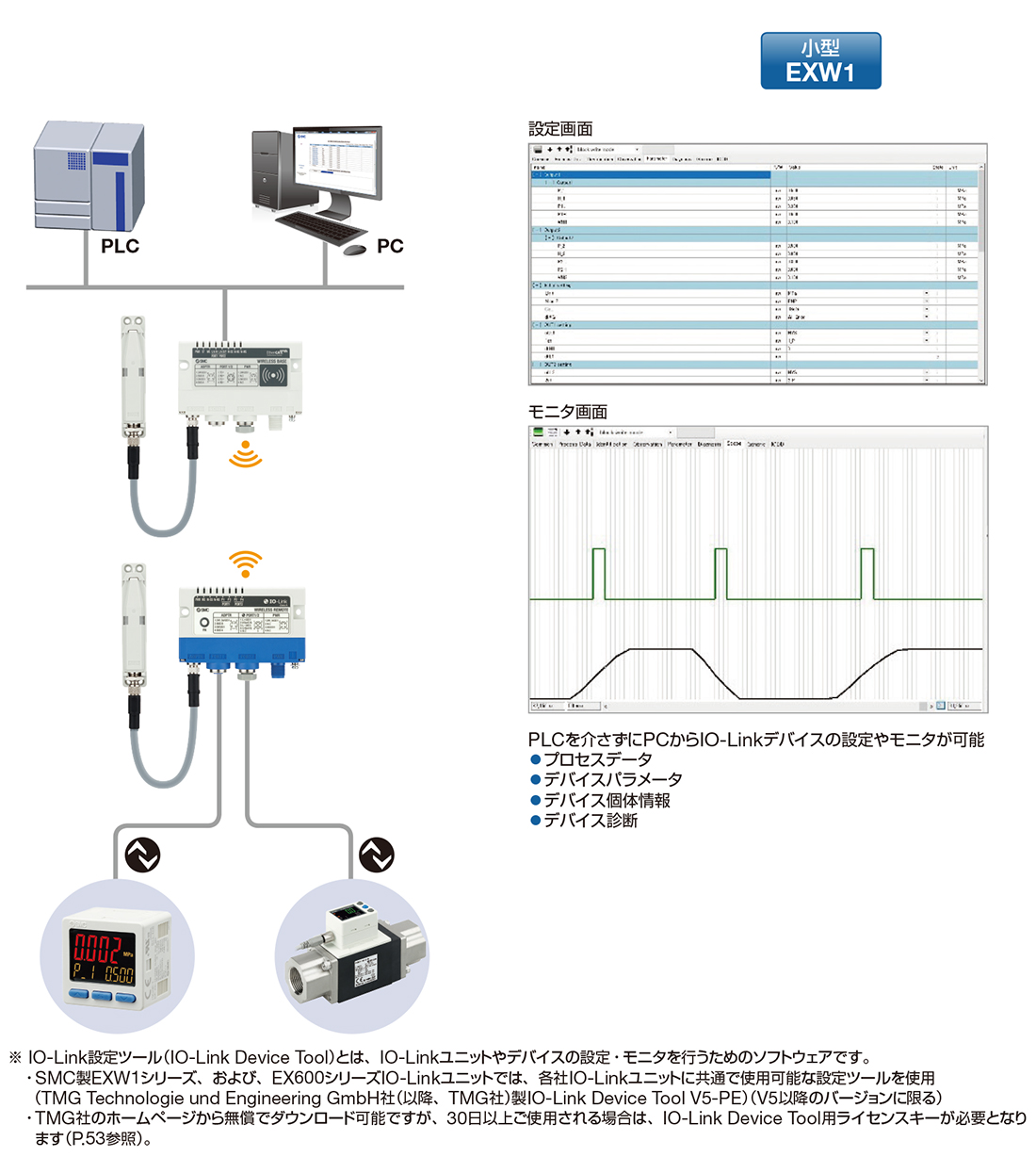

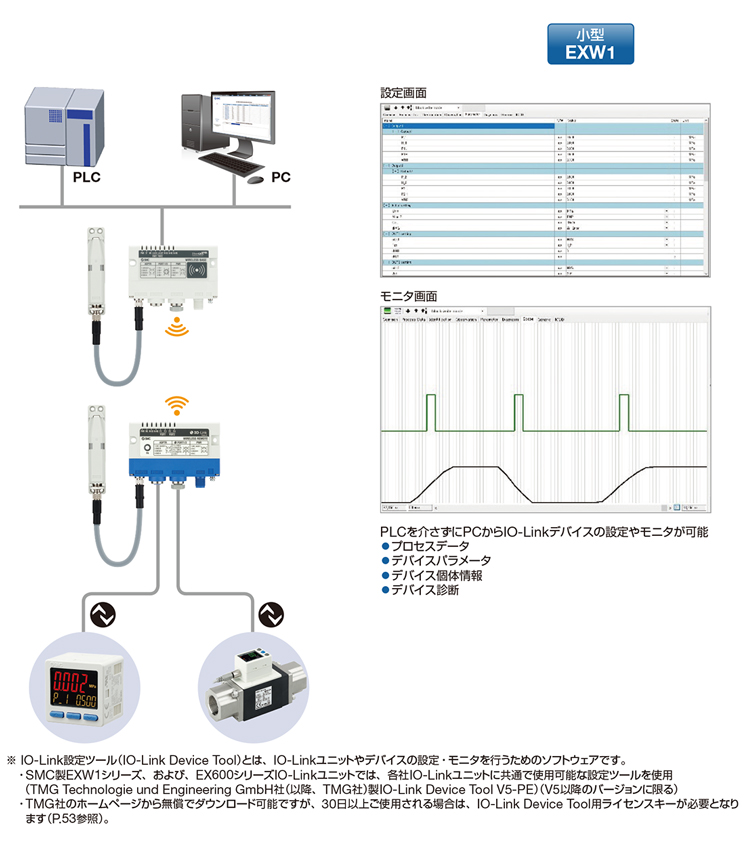

小型タイプEXW1 IO-Link 仕様の構成例
小型無線リモート デジタル入出力 New

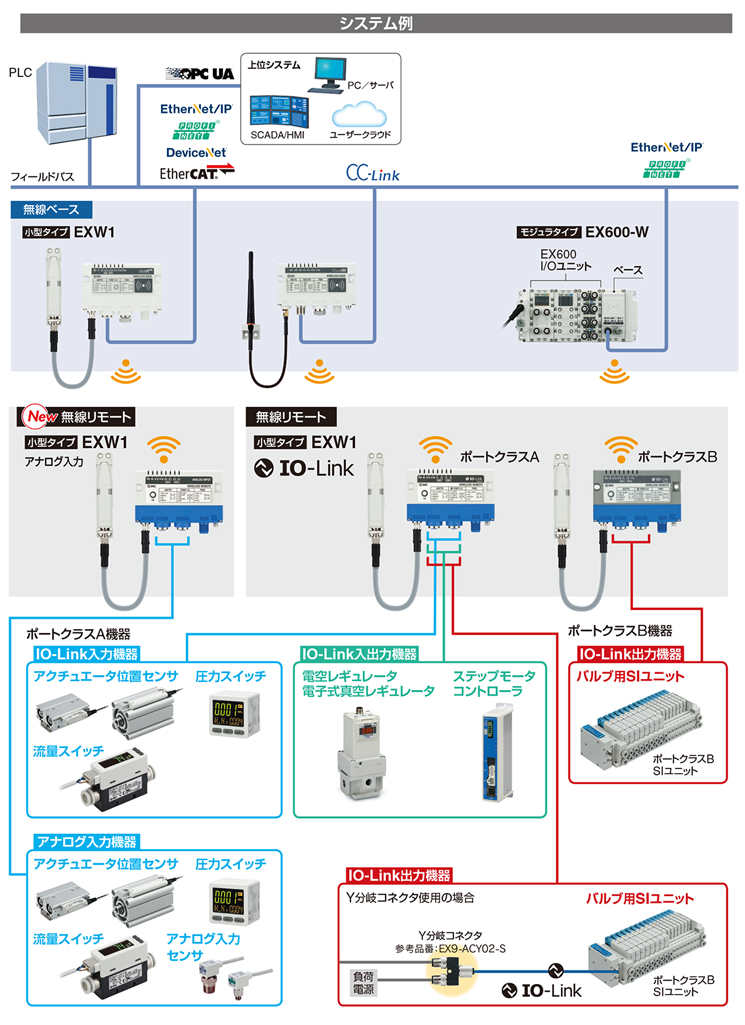

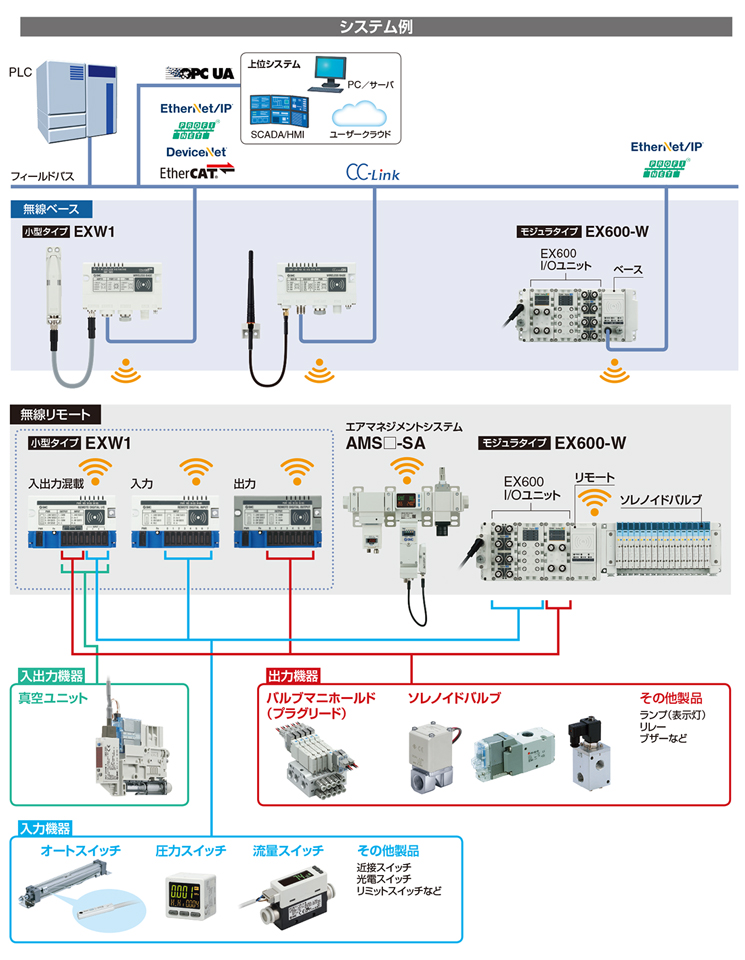

システム構成例
PC（IO-Link設定ツール）からデータアクセス可
配線材コスト&施工工數の削減が可能※
※モジュラタイプEX600-Wの場合

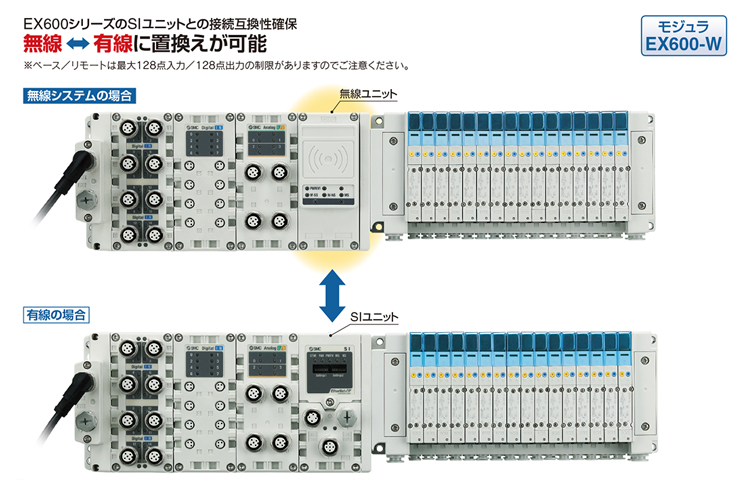

互換性確保

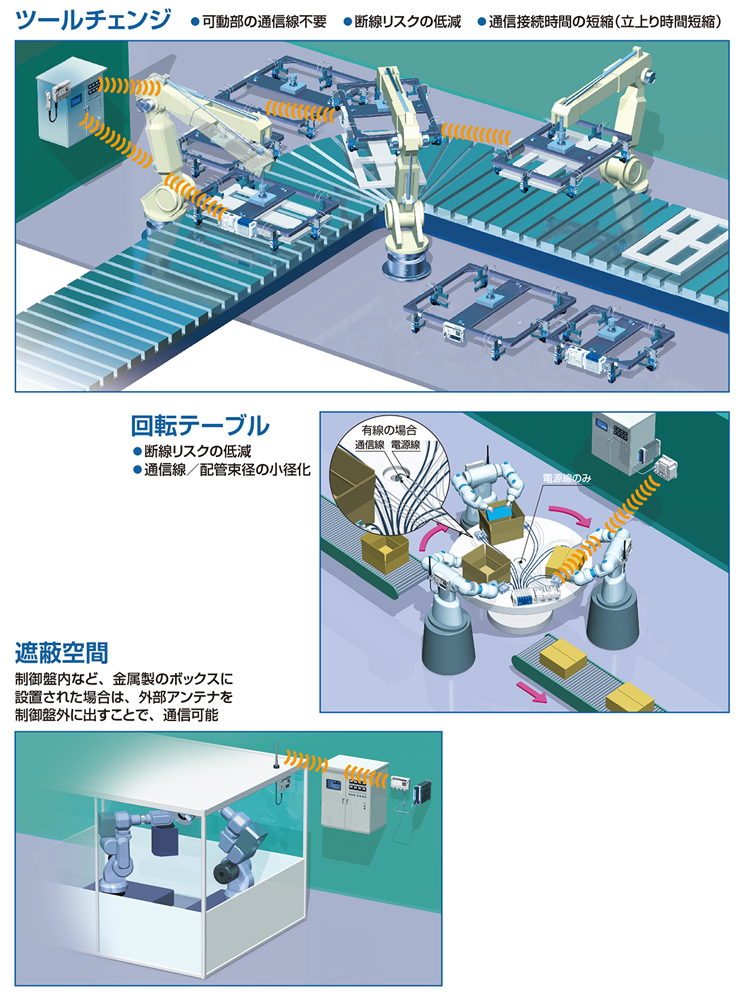

アプリケーション例
