直動式3·4·5ポートソレノイドバルブ（電磁弁）

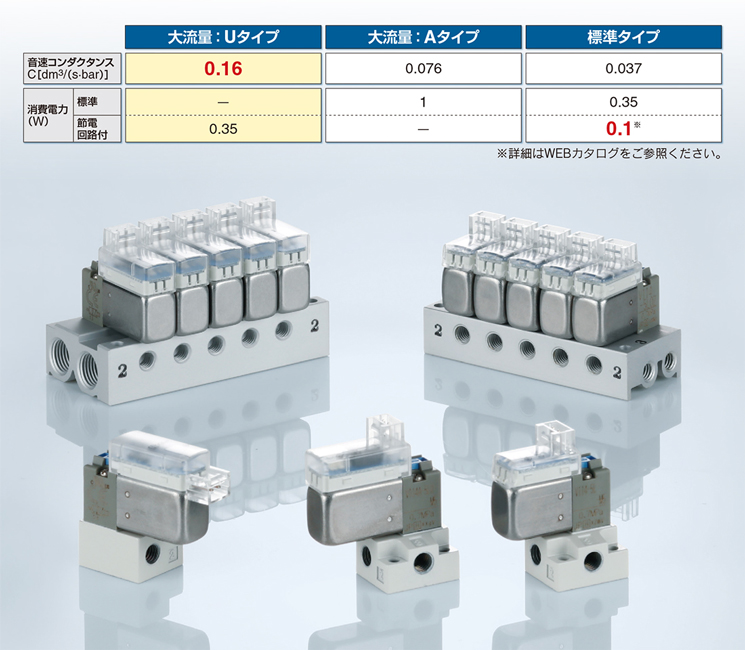

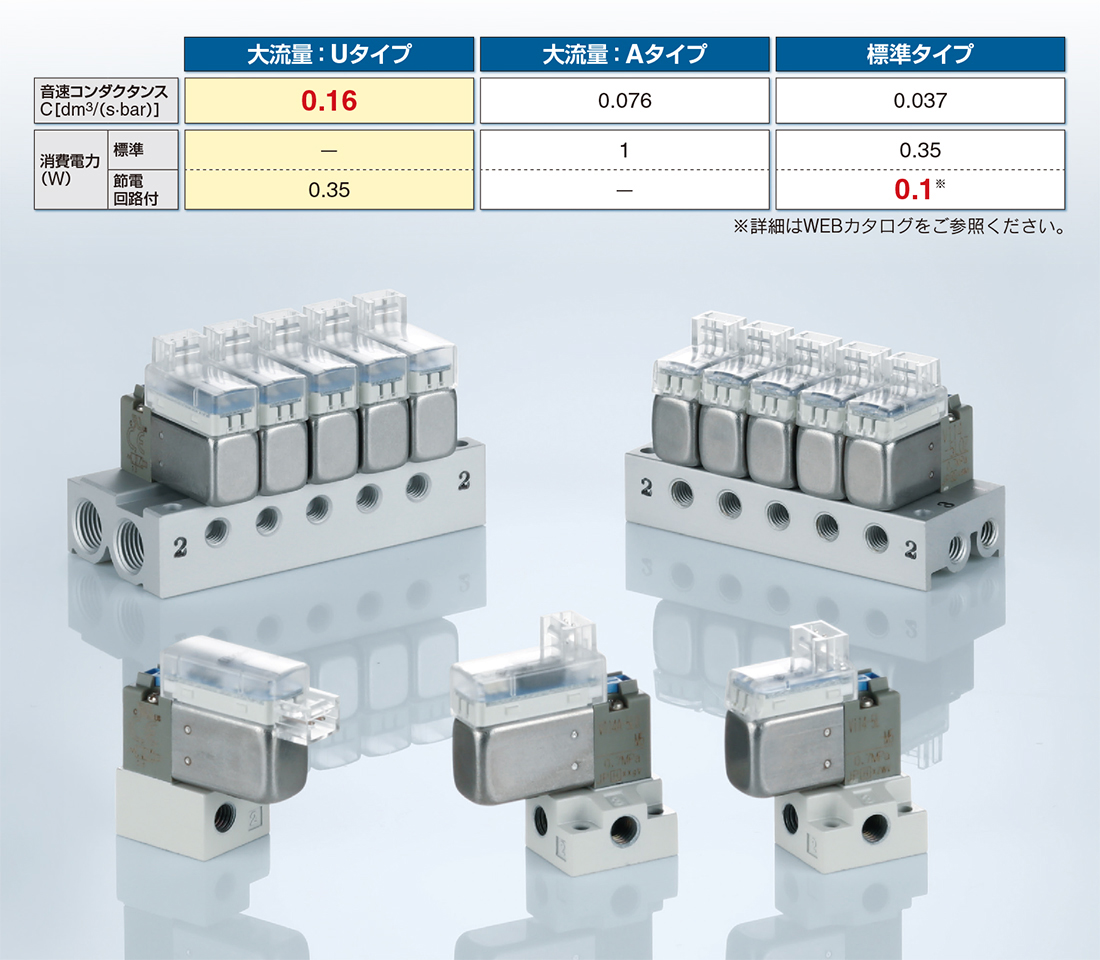

3ポートソレノイドバルブ V100
-
?消費電力：0.1W（節電回路付）
?コイル溫度上昇値：1℃（標準タイプ／節電回路付）
?マニホールド型式：VV100-S41
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 3ポートソレノイドバルブ V100
取扱説明書
シリーズ タイプ 検索結果を表示 V100 標準 検索結果を表示 V100 大流量 検索結果を表示 V100 大流量：Uタイプ 検索結果を表示 3ポートソレノイドバルブ V100
自己宣言書
シリーズ タイプ 検索結果を表示 V100 標準 検索結果を表示 V100 大流量 検索結果を表示 V100 大流量：Uタイプ 検索結果を表示 3ポートソレノイドバルブ V100
マニホールド仕様書
シリーズ タイプ 検索結果を表示 V100 標準 検索結果を表示 V100 大流量 検索結果を表示 V100 大流量：Uタイプ
| シリーズ | タイプ | 流量特性 2→3 C［dm3/（ s?bar）］ | 流量特性 2→3 b | 流量特性 2→3 Cv | 消費電力（W） | 真空使用可能 |
|---|---|---|---|---|---|---|
| V100 | 標準 | 0.037 | 0.11 | 0.008 | 0.35（標準） 0.1（節電回路付） | －100kPa |
| V100 | 大流量 | 0.076 | 0.07 | 0.016 | 1 | －100kPa |
| V100 | 大流量：Uタイプ | 0.16 | 0.18 | 0.038 | 0.35（節電回路付） | －100kPa |
製品特長
消費電力：0.1W（標準タイプ／節電回路付）
コイル溫度上昇値：1℃（標準タイプ／節電回路付）
