テーブル付シリンダ
エアスライドテーブル MXJ
-

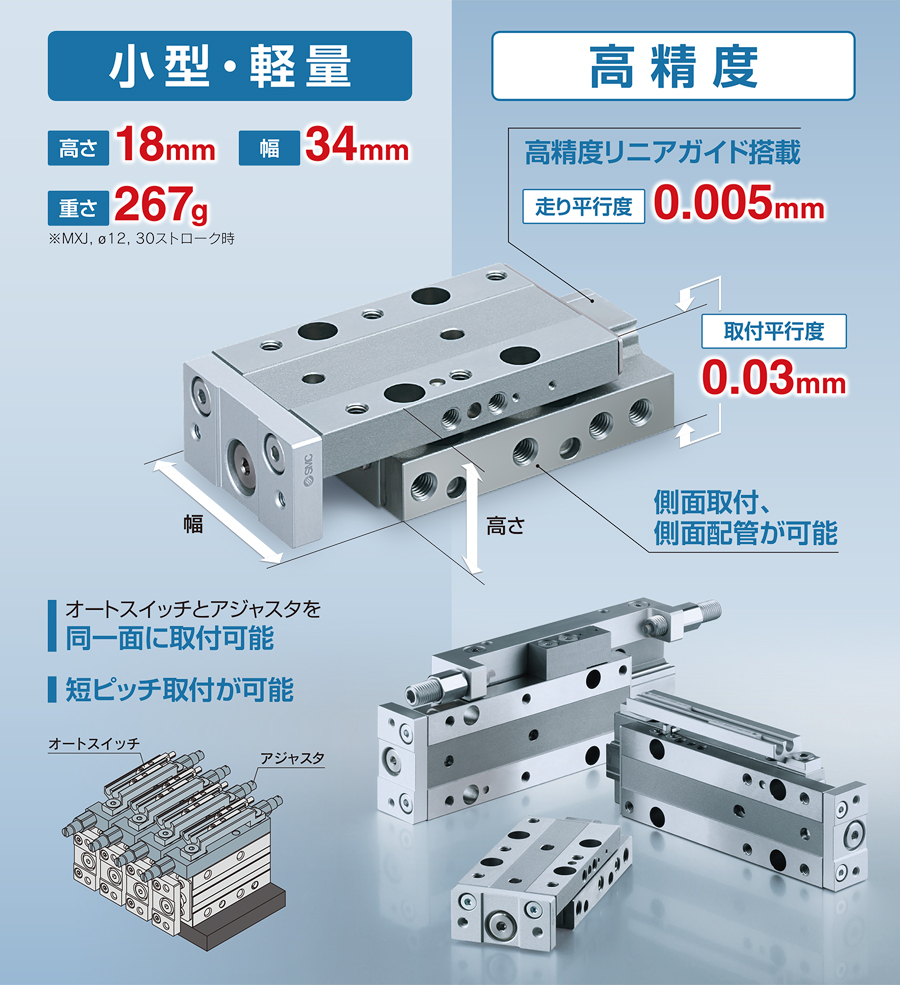

?小型?軽量
高さ：18mm、幅：34mm、重さ：267g (MXJ, ?12, 30ストローク時)
?高精度
高精度リニアガイド搭載
走り平行度：0.005mm、取付平行度：0.03mm

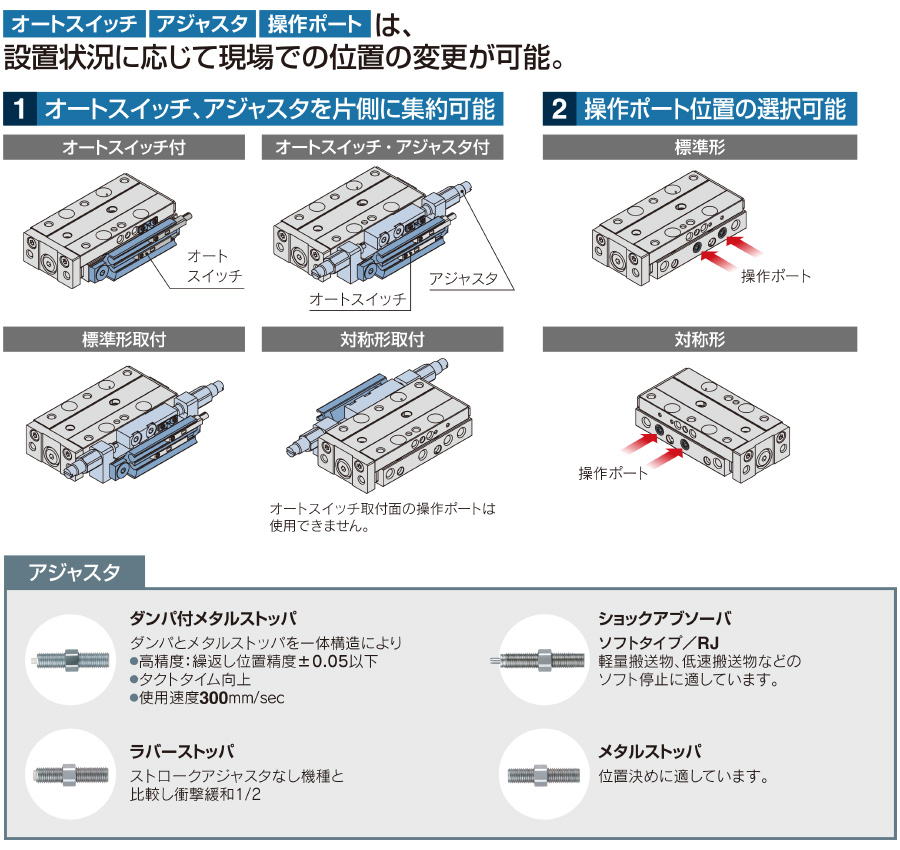

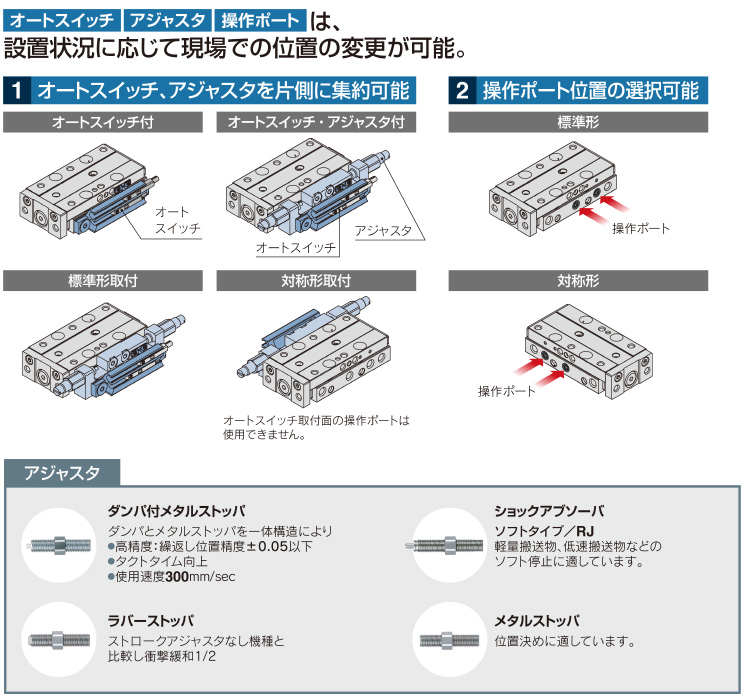

?オートスイッチとアジャスタを同一面に取付可能
?短ピッチ取付が可能
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら エアスライドテーブル MXJ
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 MXJ 複動 検索結果を表示
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | MXJ | 複動 | 12，16 |
製品特長
小型?軽量、高精度
コンパクト

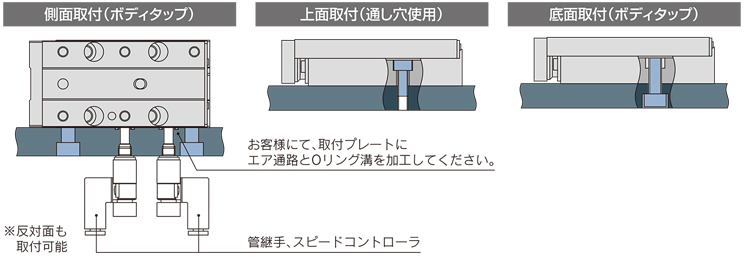

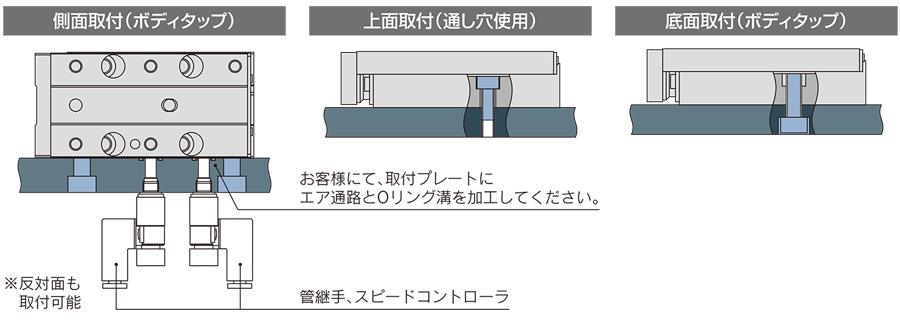

3方向から取付が可能
-

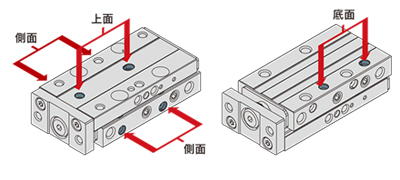

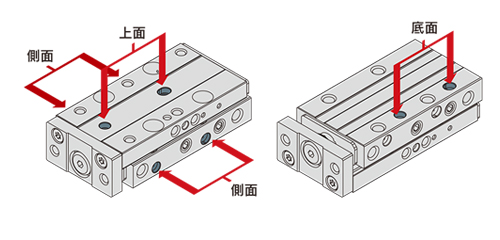

4面に取付ピン穴を設定
-

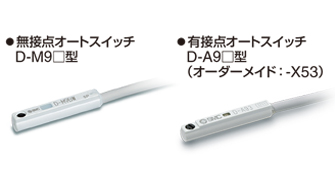

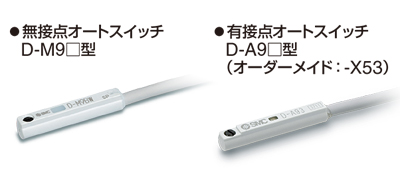

小型オートスイッチが取付可能
操作性向上

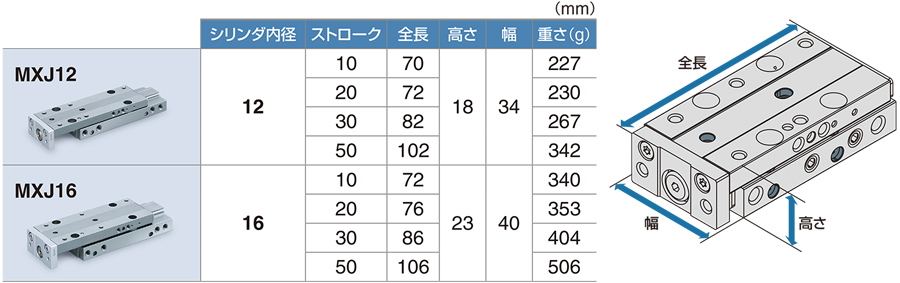

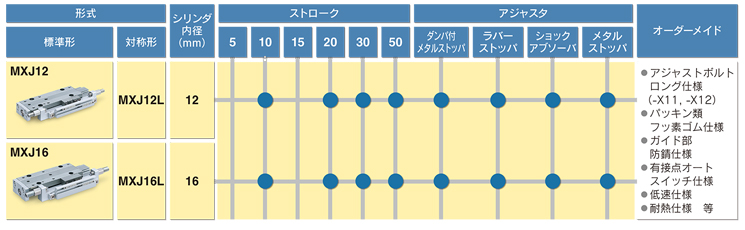

シリーズバリエーション
