モジュラF.R.L.

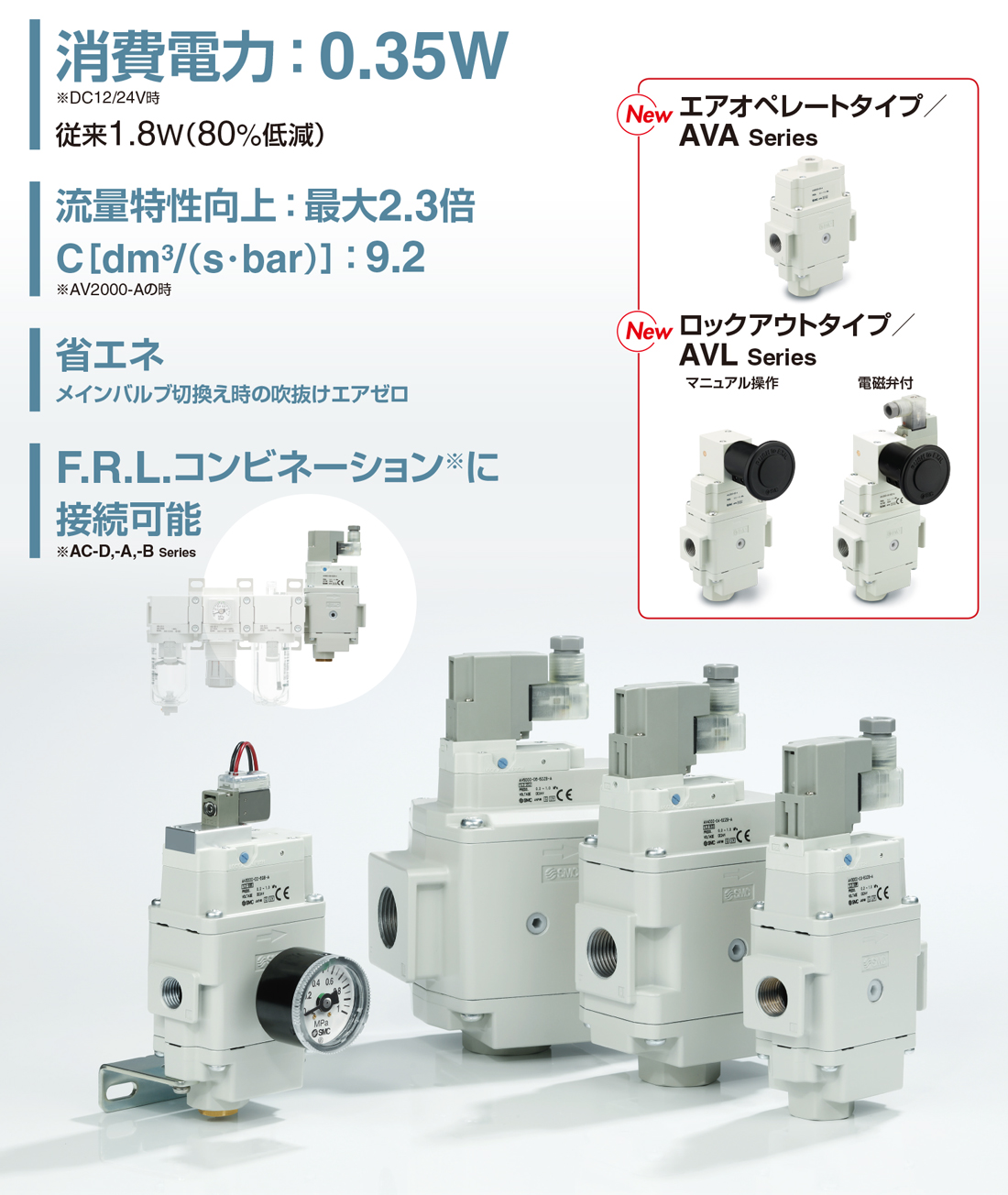

ソフトスタートアップバルブ AV□2000-A/3000-A/4000-A/5000-A
-
?空気圧システムの初期圧力の上昇を徐々に行う低速給気と、給気を遮斷して急速排気が行える始動弁です。
?消費電力：0.35W
?流量特性向上：最大2.3倍 C［dm3/ (s?bar) ］：9.2
?省エネ：メインバルブ切換え時の吹抜けエアゼロ
?低速給気時の調整感度向上
?サイレンサ內蔵で省スペース化、省工數
?ロックアウト機構付(鍵穴付)
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら ソフトスタートアップバルブ AV□2000-A/3000-A/4000-A/5000-A
取扱説明書
シリーズ 検索結果を表示 AV□2000-A 検索結果を表示 AV□3000-A 検索結果を表示 AV□4000-A 検索結果を表示 AV□5000-A 検索結果を表示 ソフトスタートアップバルブ AV□2000-A/3000-A/4000-A/5000-A
自己宣言書
シリーズ 検索結果を表示 AV□2000-A 検索結果を表示 AV□3000-A 検索結果を表示 AV□4000-A 検索結果を表示 AV□5000-A 検索結果を表示
| シリーズ | C ［dm3/（s?bar）］ | 管接続口徑 | 使用圧力範囲（MPa） |
|---|---|---|---|
| AV□2000-A | 9.2 | 1/4 | 0.2～1.0 |
| AV□3000-A | 13.1 | 3/8 | 0.2～1.0 |
| AV□4000-A | 19.2 | 1/2 | 0.2～1.0 |
| AV□5000-A | 34.8 41.3 | 3/4 1 | 0.2～1.0 |
製品特長
ソフトスタートアップバルブ
空気圧システムの初期圧力の上昇を徐々に行う低速給気と、給気を遮斷して急速排気が行える始動弁です。

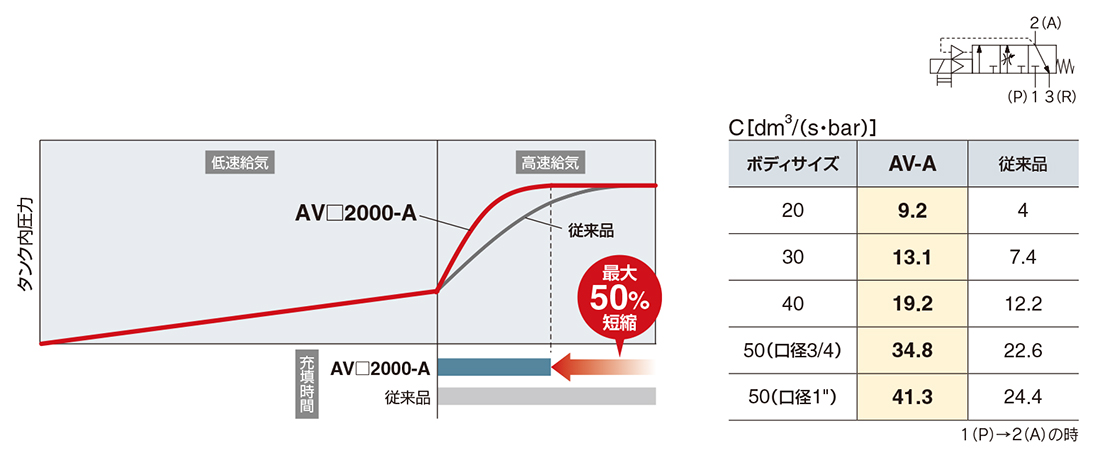

流量特性向上※：最大2.3 倍
C［dm3/（s?bar）］：9.2、充填時間：最大50%短縮
※高速給気時

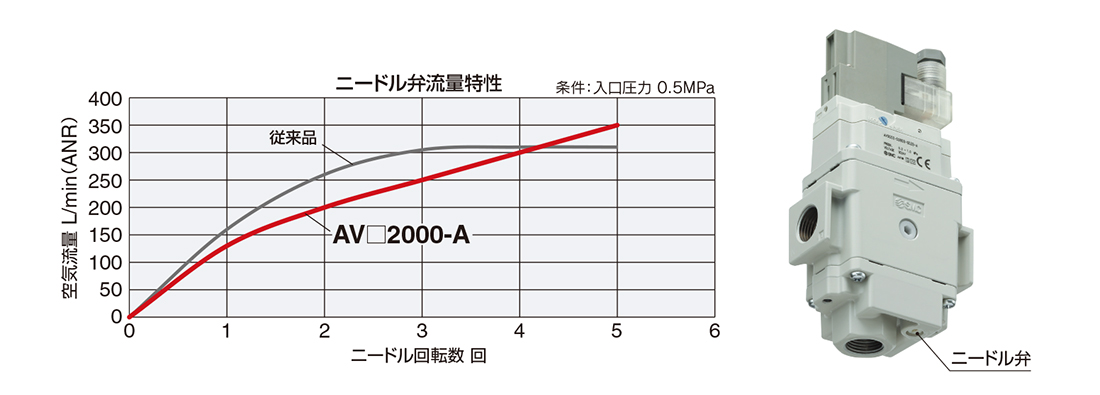

低速給気時の調整感度向上

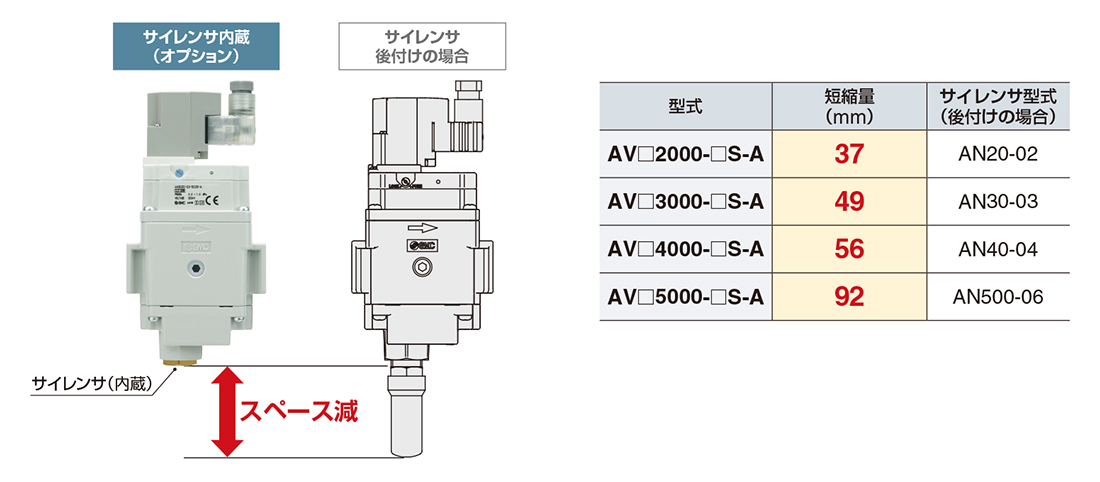

サイレンサ內蔵で省スペース化、省工數
省エネ
メインバルブ切換え時（排気→低速給気狀態）、3（R）ポートへの流路をメインバルブが常に塞いでいるため、外部へのエアの吹き抜けがありません。

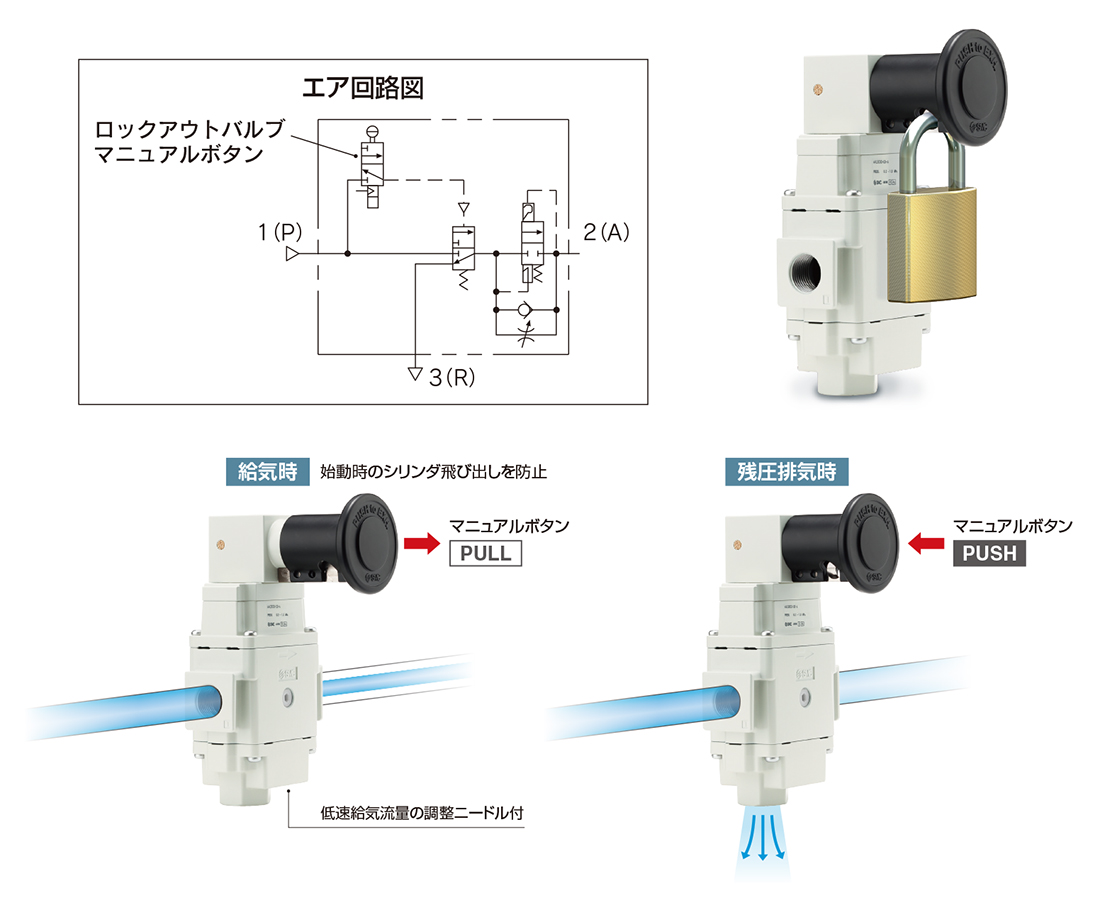

ロックアウト機構付（鍵穴付）
排気時、鍵を取付けることによりマニュアルボタンをロック。誤操作を防止

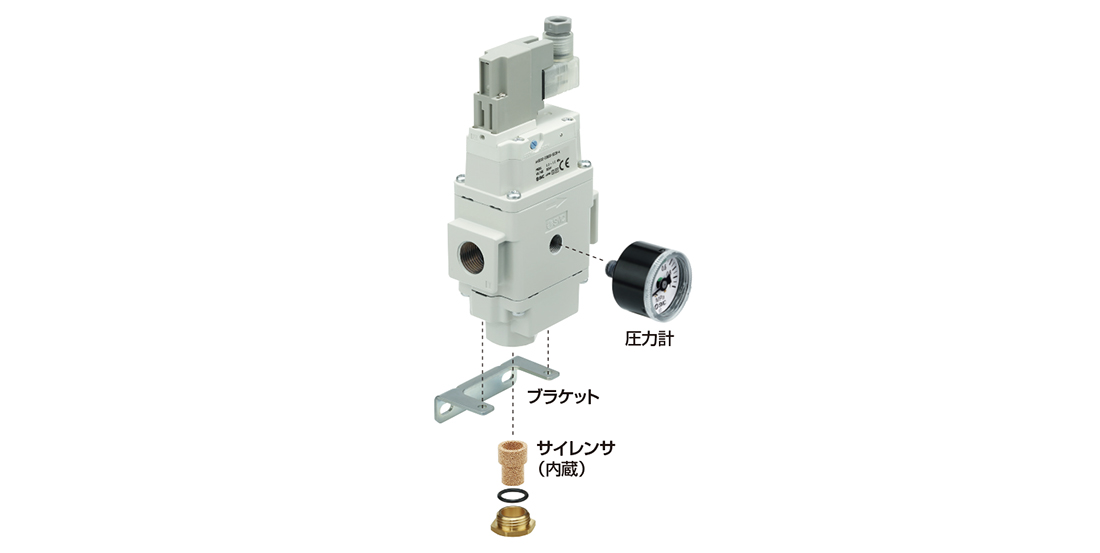

オプション

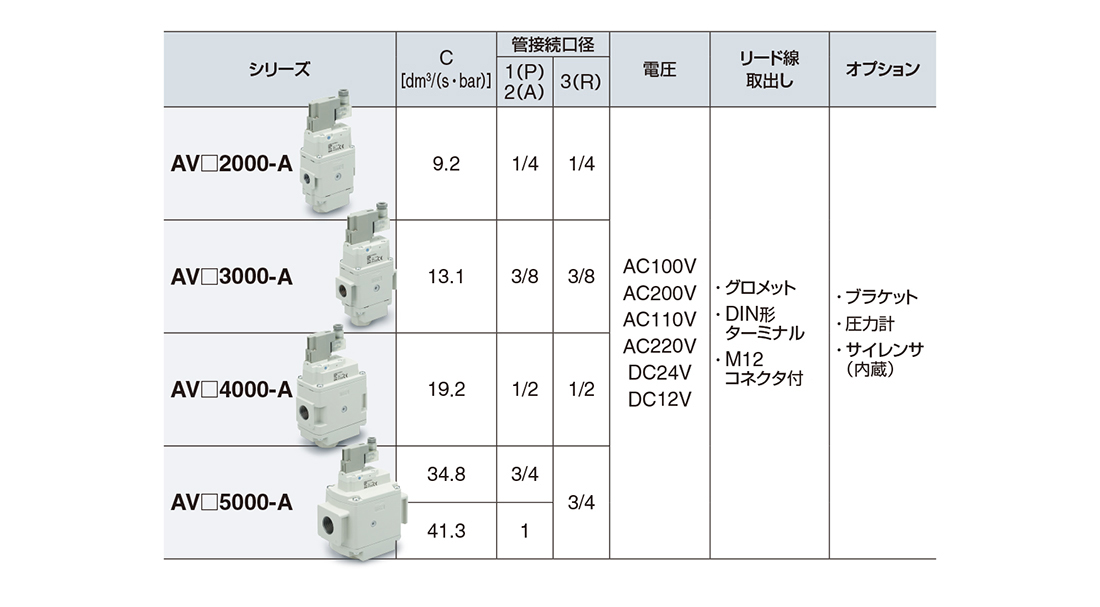

バリエーション

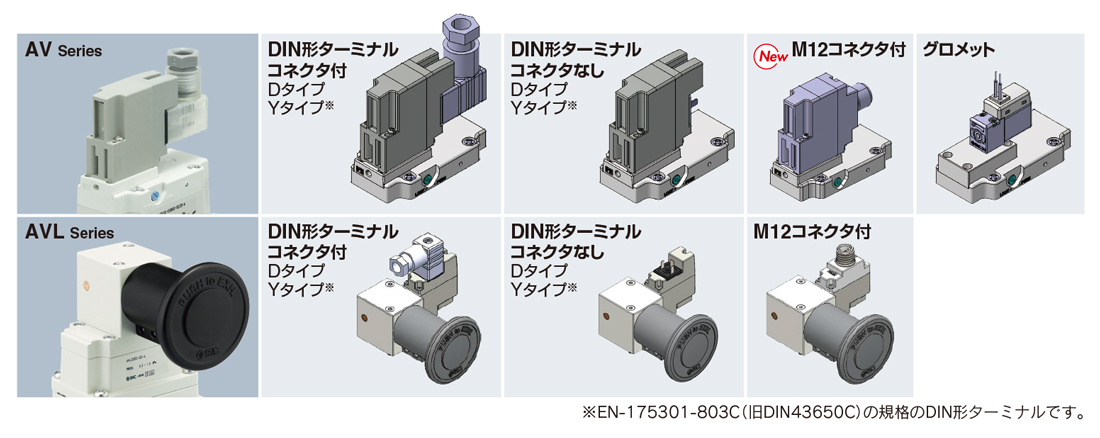

リード線取出しバリエーション

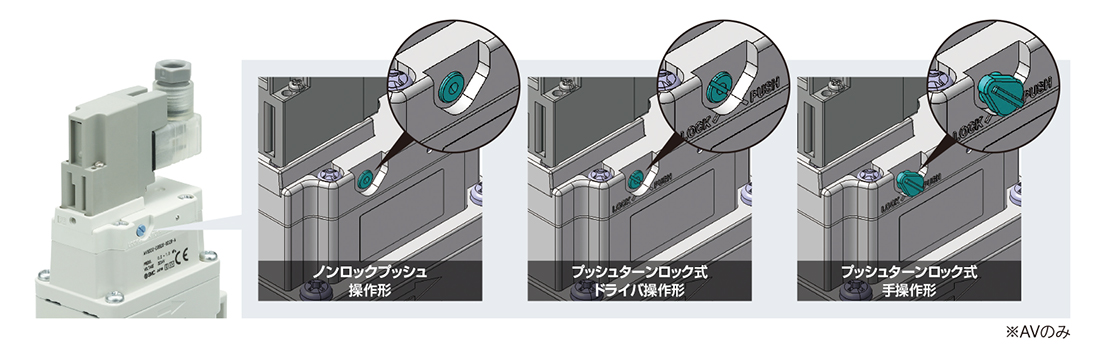

マニュアルバリエーション

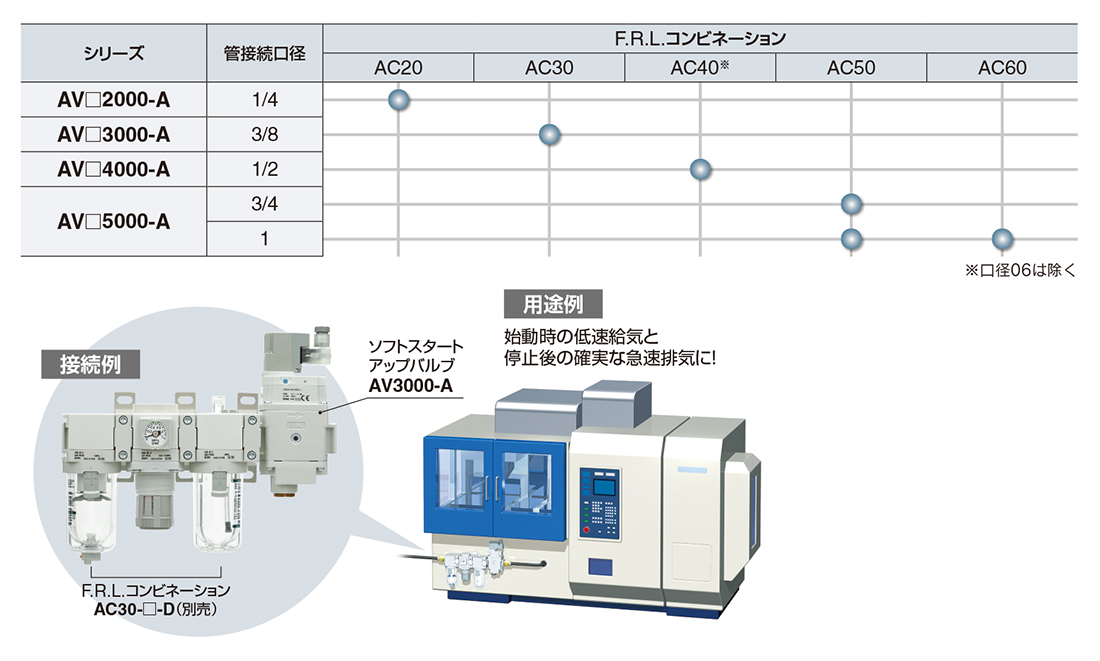

F.R.L. コンビネーションとの組合せ
簡易特注システム
F.R.L. とのユニット化につきましては簡易特注システムでの対応となります。標準品に近い短納期でお応えします。
ご注文の際は「簡易特注品仕様書」をダウンロードし、特注內容をご記入のうえ、手配お願いします。
ダウンロードはこちら
