真空エジェクタ
直線形真空エジェクタ ZU□A
-
?小型?軽量
外形寸法：?10.4、重さ：3.9g、全長：52mm
?ポート接続口徑
?4,?6ワンタッチ管継手、Rc1/8めねじ、?5/32"
?到達真空圧力(kPa)
Sタイプ：-90、-87、-85
Lタイプ：-48、-40
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 直線形真空エジェクタ ZU□A
取扱説明書
シリーズ ノズル徑
(mm)検索結果を表示 ZU03□A 0.3 検索結果を表示 ZU04□A 0.4 検索結果を表示 ZU05□A 0.5 検索結果を表示 ZU07□A 0.7 検索結果を表示

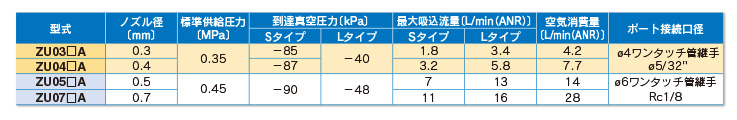

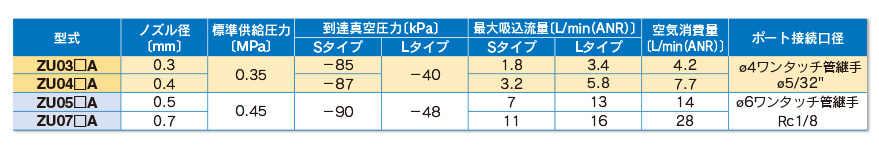

| シリーズ | ノズル徑 (mm) | 最大吸込流量 ［L/min(ANR)] Sタイプ | 最大吸込流量 ［L/min(ANR)] Lタイプ | 空気消費量 ［L/min(ANR)] | 適用パッド目安 (mm) |
|---|---|---|---|---|---|
| ZU03□A | 0.3 | 1.8 | 3.4 | 4.2 | 2?8 |
| ZU04□A | 0.4 | 3.2 | 5.8 | 7.7 | 2?10 |
| ZU05□A | 0.5 | 7 | 13 | 14 | 2?13 |
| ZU07□A | 0.7 | 11 | 16 | 28 | 2?20 |
製品特長

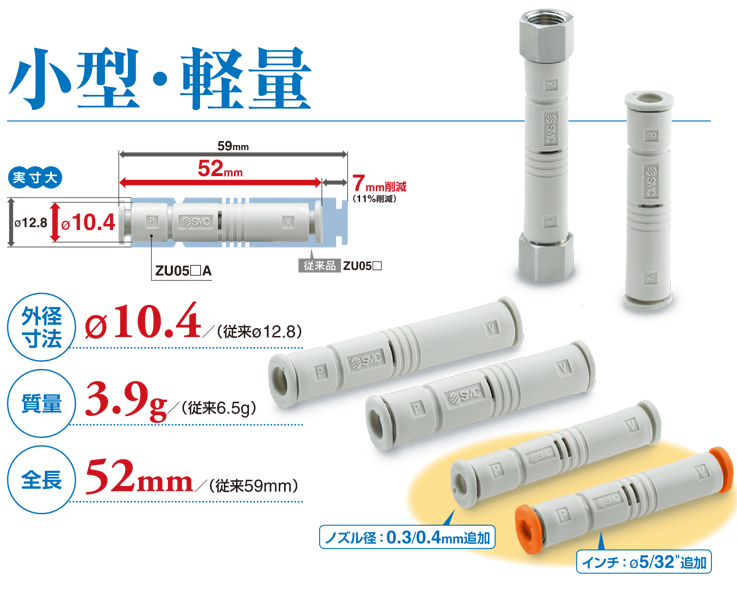

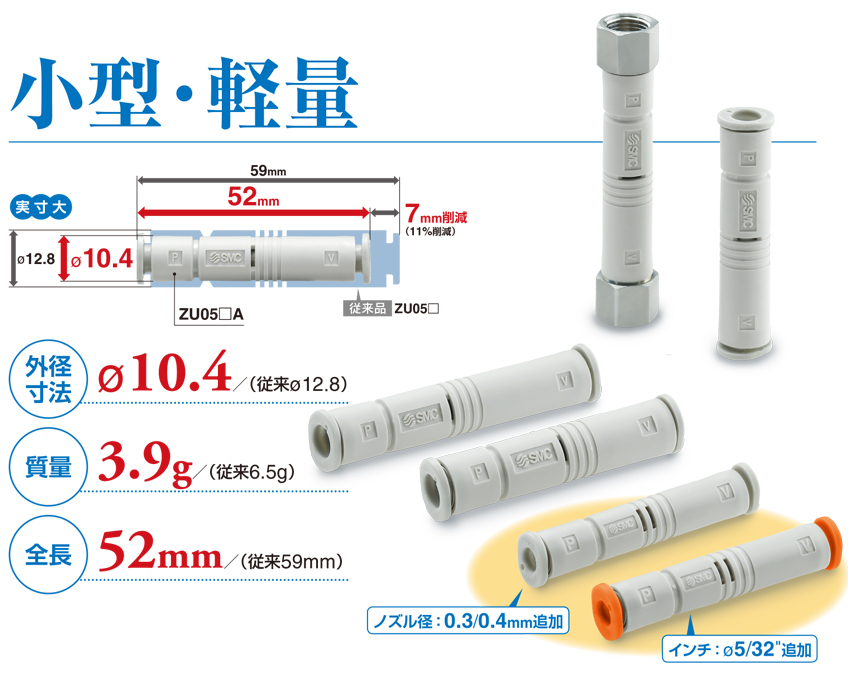

小型?軽量

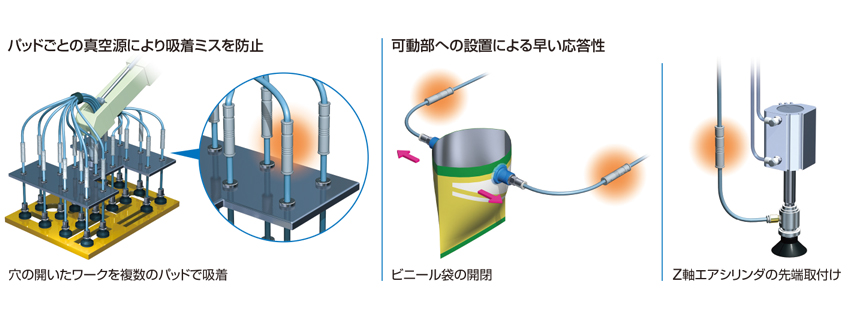

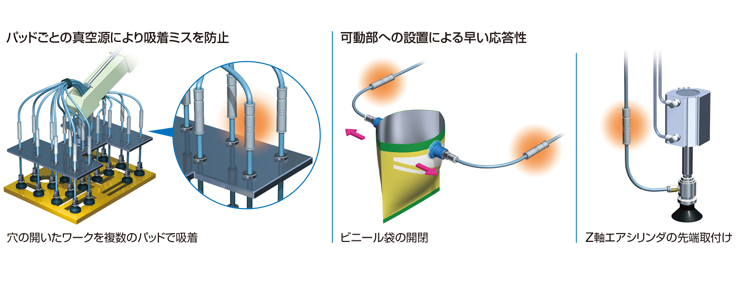

用途例
バリエーション
