エアチャック（平行開閉形）
薄形エアチャック/片爪固定タイプ MHF2-□F
-
?幅：最大25%短縮(40mm→30mm)
?質量：最大25%削減(275g→205g)
?固定フィンガを基準位置に設定可能
?固定フィンガ位置調整機能付
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| タイプ | シリーズ | シリンダ內徑 |
|---|---|---|
| 片爪固定タイプ | MHF2-□F | 8，12，16，20 |
製品特長

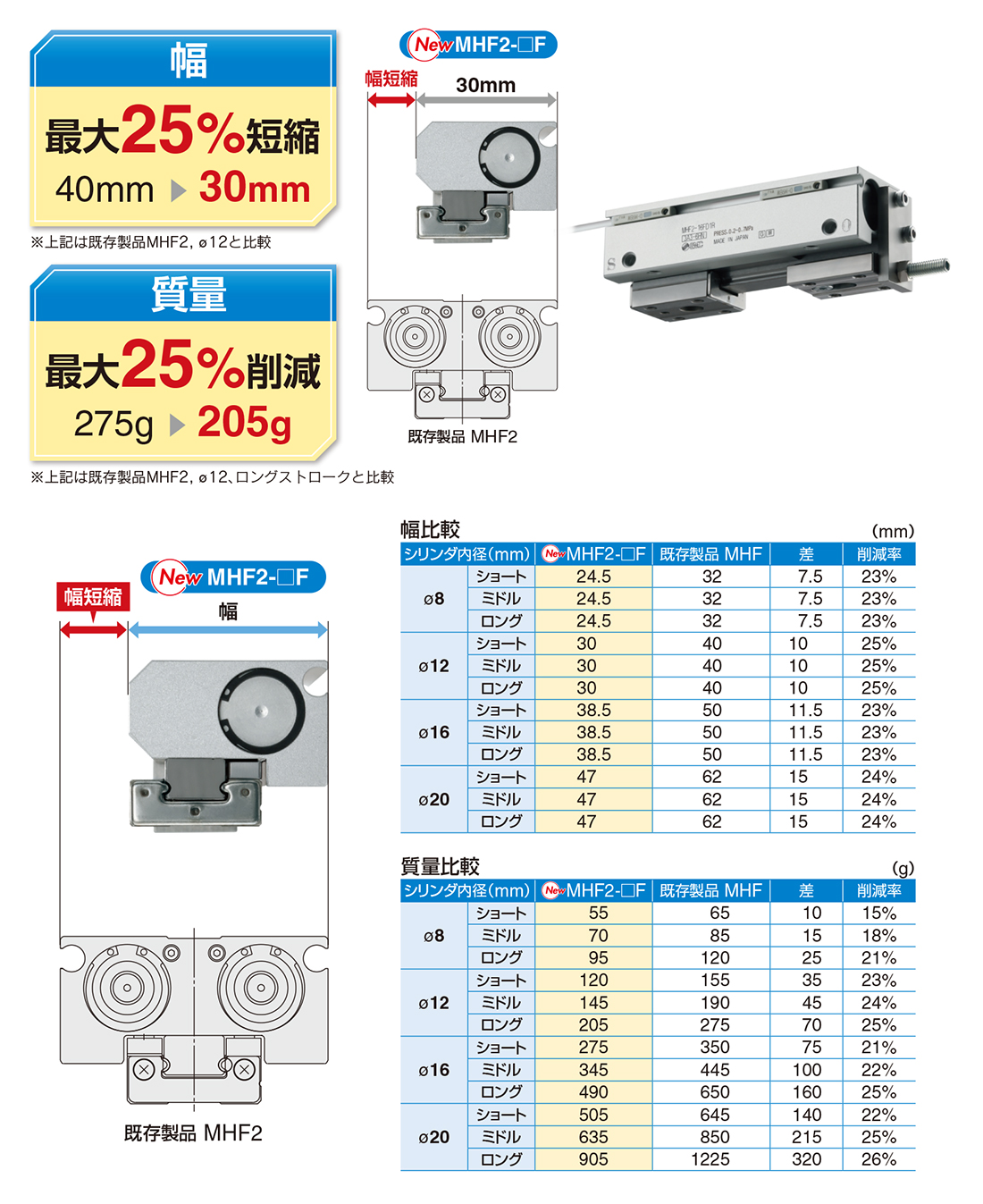

小型?軽量化

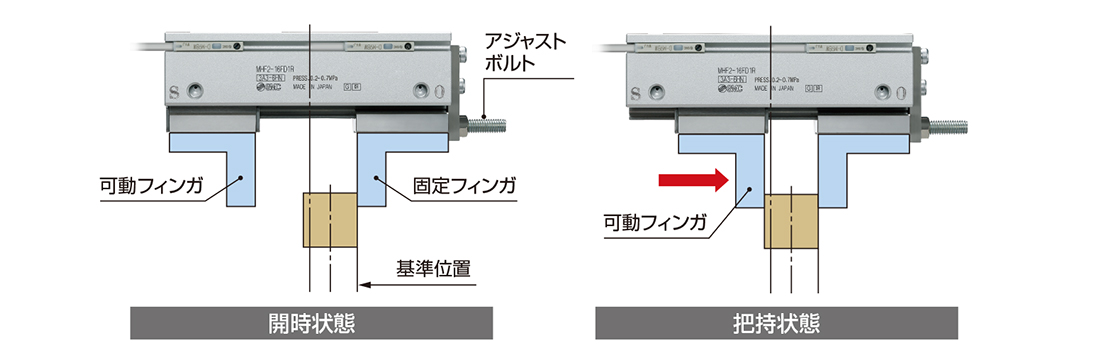

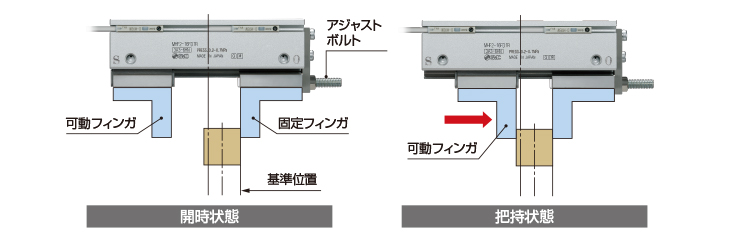

固定フィンガを基準位置に設定可能

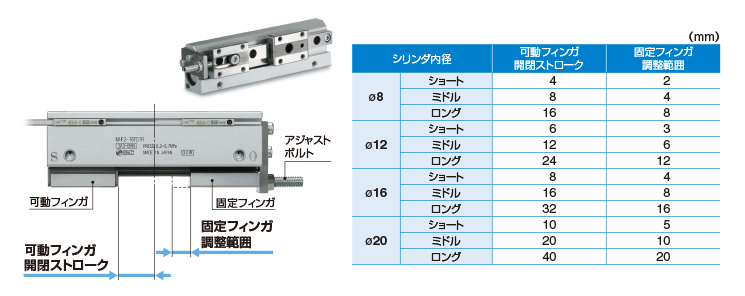

固定フィンガ位置調整機能付
微調整はアジャストボルトで調整可能

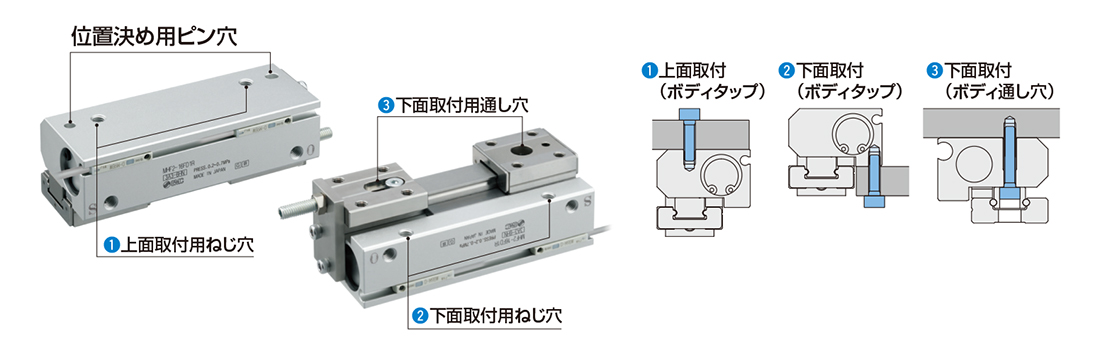

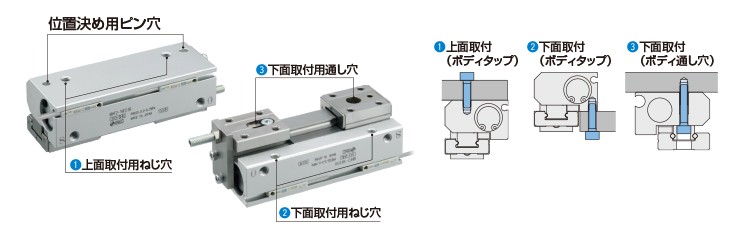

位置決め用ピン穴を標準化。3通りの取付けが可能。

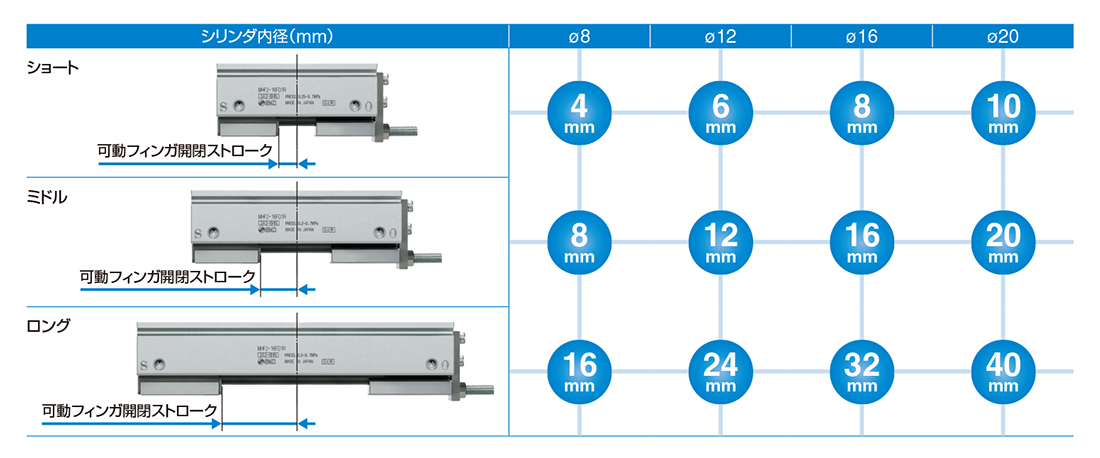

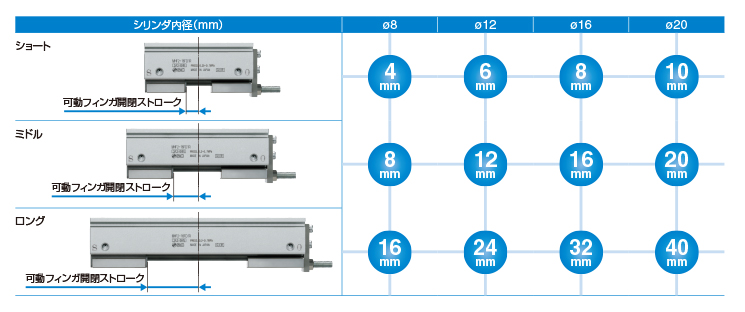

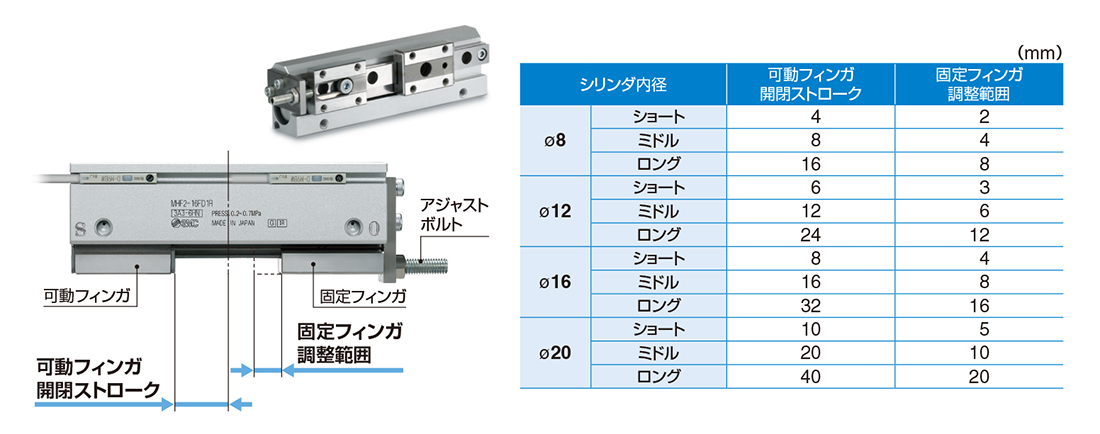

3種類の可動フィンガ開閉ストロークが選択可能
各サイズ、ショート、ミドル、ロングの3種類のストロークを標準化。
ワークに合わせストロークを選択可能です。
-

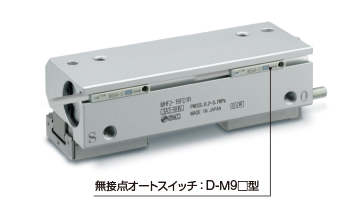

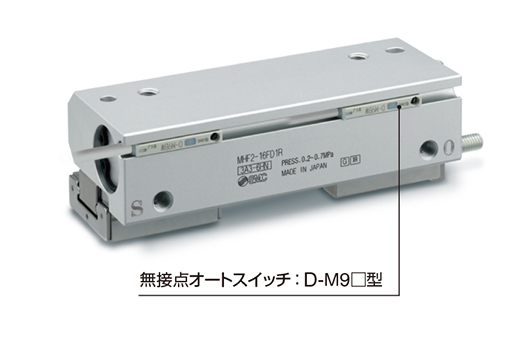

小型無接點オートスイッチ取付可能
