モジュラF.R.L.
モジュラタイプF.R.L.コンビネーション AC-A
-
?作業性向上
エレメントとケースの一體化により手元でのエレメント交換が可能となりました。
?省エネレギュレータ 圧力降下量：最大50％改善
?メンテナンススペース削減 最大46％減
?視認性＆安全性向上
透明ケースガードでケース全周を覆いました。
?アタッチメント
スペーサ：Y200-A、Y300-A、Y400-A、Y500-A
ブラケット付スペーサ：Y200T-A、Y300T-A、Y400T-A、Y500T-A
※AC-Aは2025年3月に生産終了予定です。
AC-Dをご選定願います。?詳細はこちら
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら モジュラタイプF.R.L.コンビネーション AC-A
取扱説明書
シリーズ 検索結果を表示 AC10～40-A 検索結果を表示 AC10A～40A-A 検索結果を表示 AC10B～40B-A 検索結果を表示 AC20C～40C-A 検索結果を表示 AC20D～40D-A 検索結果を表示
| 組合せ構成機器 | シリーズ | 管接続口徑 | 設定圧力（MPa） |
|---|---|---|---|
| エアフィルタ?レギュレータ? ルブリケータ | AC10～40-A | M5，1/8，1/4，3/8，1/2，3/4 | 0.05～0.7 0.02～0.2 |
| フィルタレギュレータ? ルブリケータ | AC10A～40A-A | M5，1/8，1/4，3/8，1/2，3/4 | 0.05～0.7 0.02～0.2 |
| エアフィルタ?レギュレータ | AC10B～40B-A | M5，1/8，1/4，3/8，1/2，3/4 | 0.05～0.7 0.02～0.2 |
| エアフィルタ?ミストセパレータ? レギュレータ | AC20C～40C-A | 1/8，1/4，3/8，1/2，3/4 | 0.05～0.7 0.02～0.2 |
| フィルタレギュレータ? ミストセパレータ | AC20D～40D-A | 1/8，1/4，3/8，1/2，3/4 | 0.05～0.7 0.02～0.2 |
製品特長

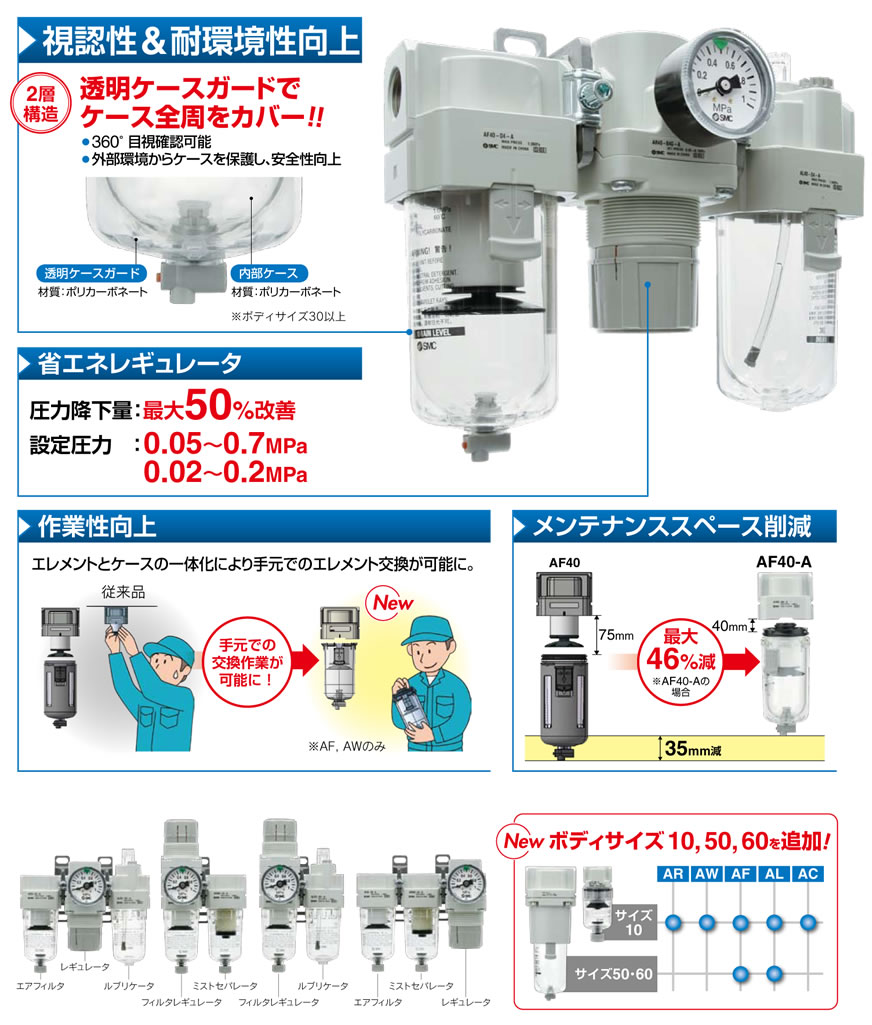

モジュラタイプF.R.L. コンビネーション AC Series
透明ケースガード採用
耐環境性向上／透明ケースガードで全周保護が可能！

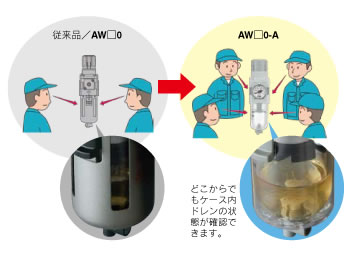

視認性向上：360°
透明ケースガードの採用により、フィルタケース內のドレン狀態や、ルブリケータの殘油量が、全周から確認することが可能になりました。

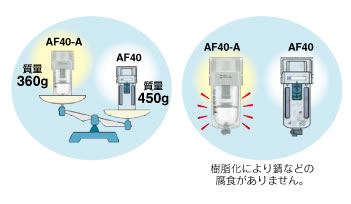

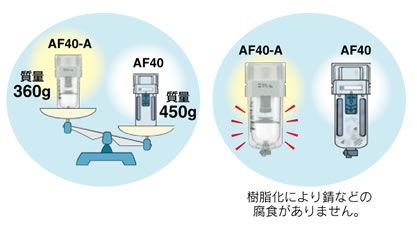

軽量化：最大90g 減
※ AW は除く

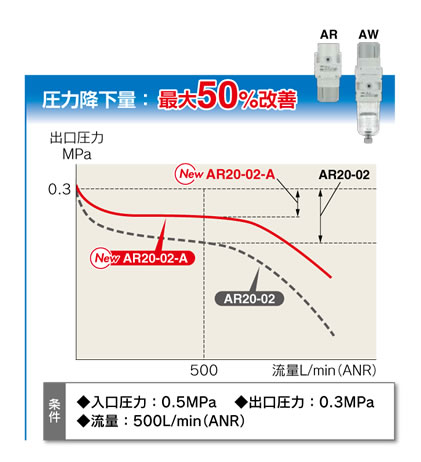

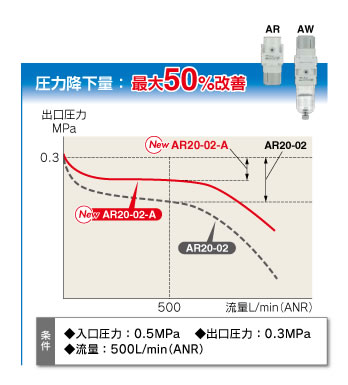

圧力降下量：最大50%改善
※レギュレータ／ AR、フィルタレギュレータ／ AW

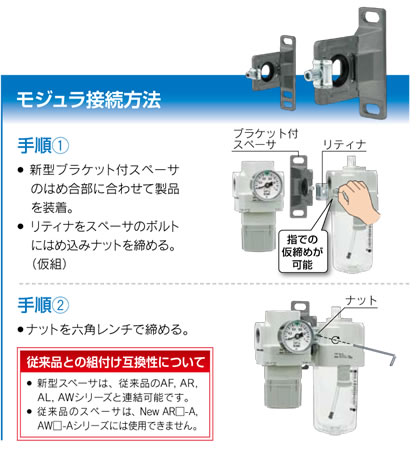

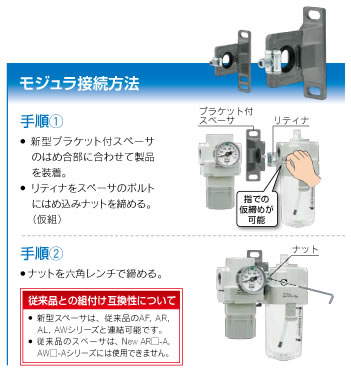

新型スペーサ
