エアチャック（平行開閉形）
平行開閉形エアチャック/コンパクトタイプ JMHZ2
-

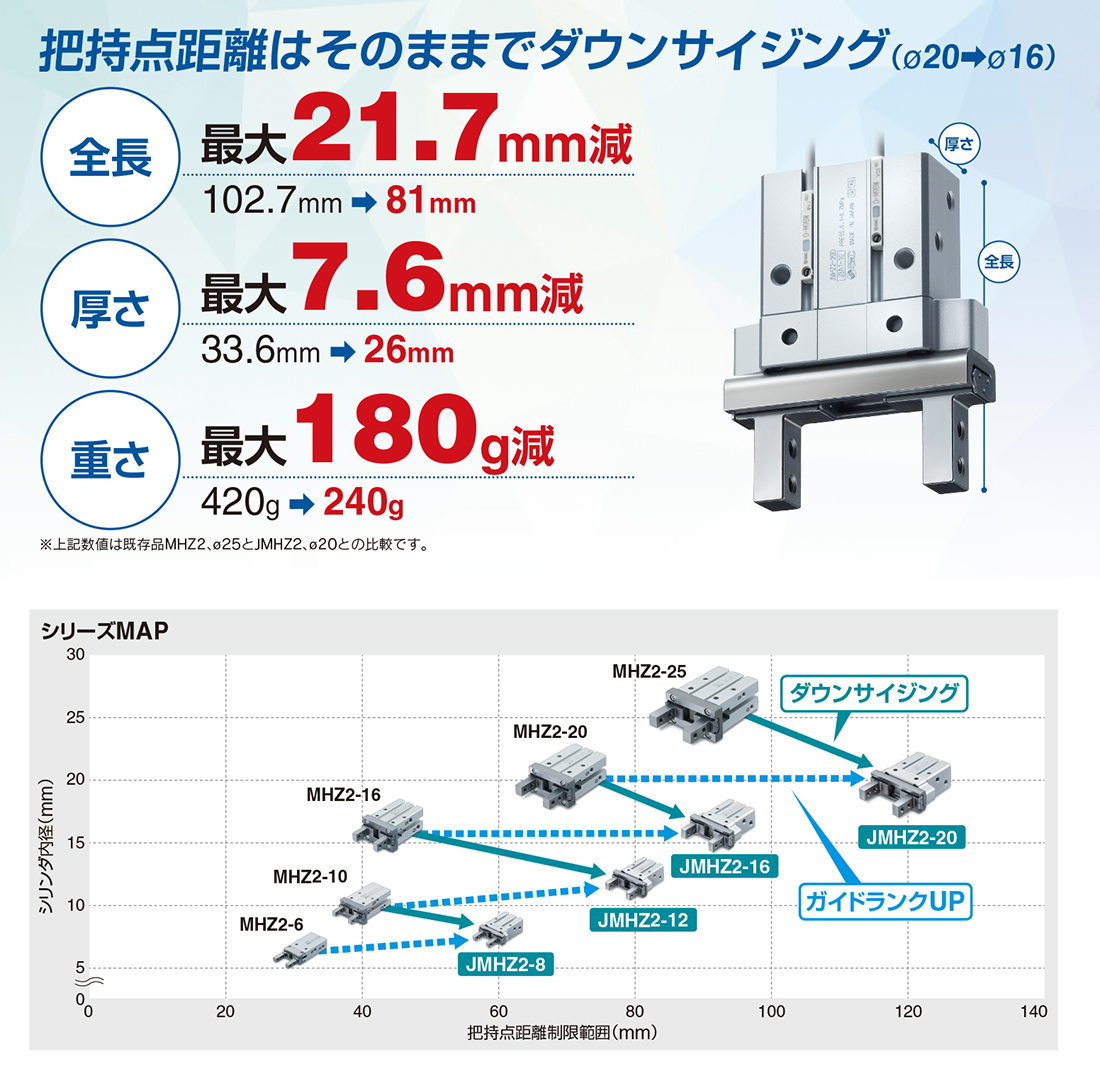

?把持點距離はそのままでダウンサイジング（?20→?16）
全長：最大21.7mm減(102.7mm→81mm)
厚さ：最大7.6mm減(33.6mm→26mm)
重さ：最大180g減(420g→240g)

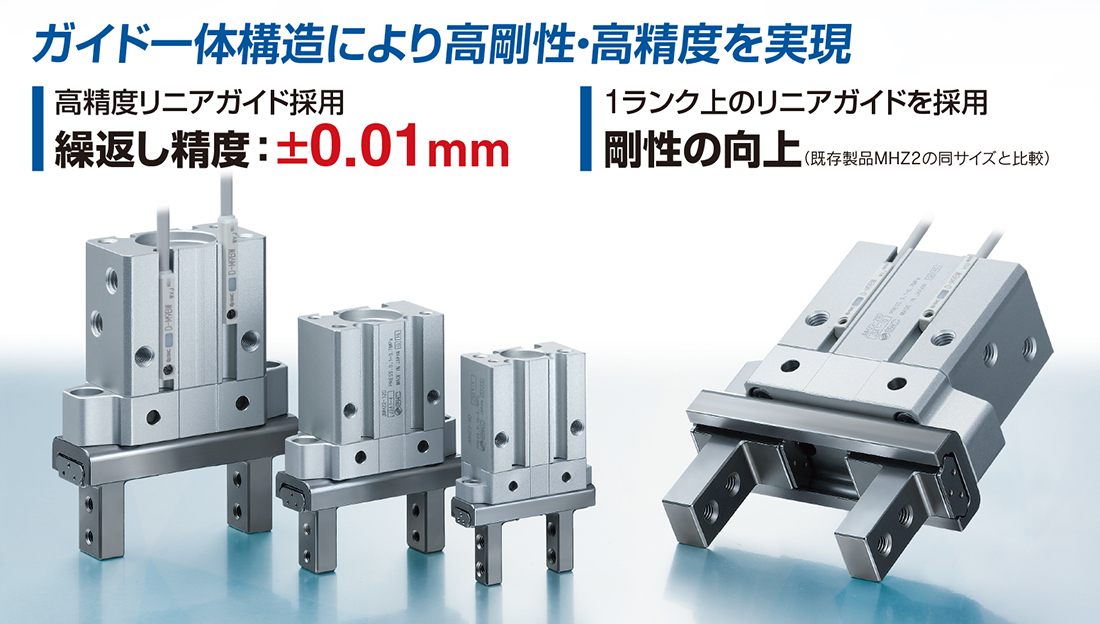

?ガイド一體構造により高剛性?高精度を?qū)g現
?高精度リニアガイド採用
繰返し精度：±0.01mm
?1ランク上のリニアガイドを採用
剛性の向上
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 平行開閉形エアチャック/コンパクトタイプ JMHZ2
取扱説明書
タイプ シリーズ 検索結果を表示 コンパクトタイプ JMHZ2 検索結果を表示
| タイプ | シリーズ | シリンダ內徑 |
|---|---|---|
| コンパクトタイプ | JMHZ2 | 8，12，16，20 |
製品特長

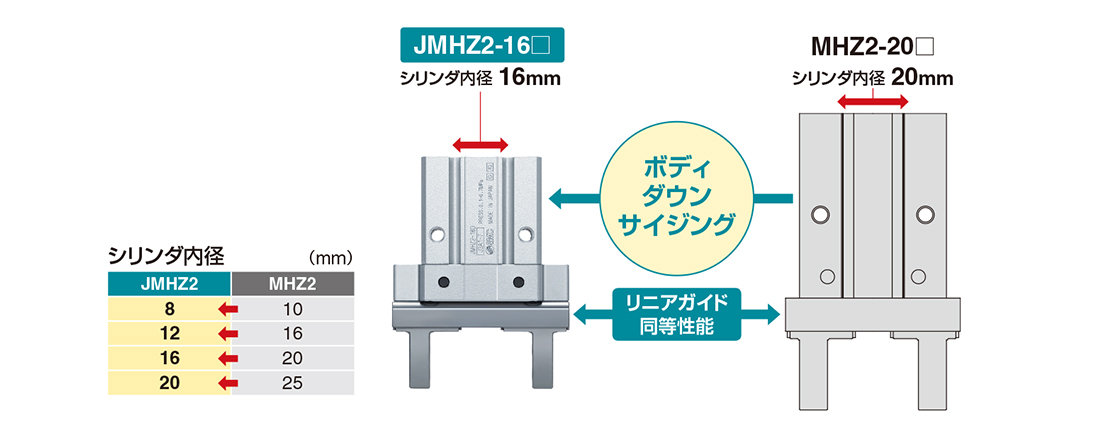

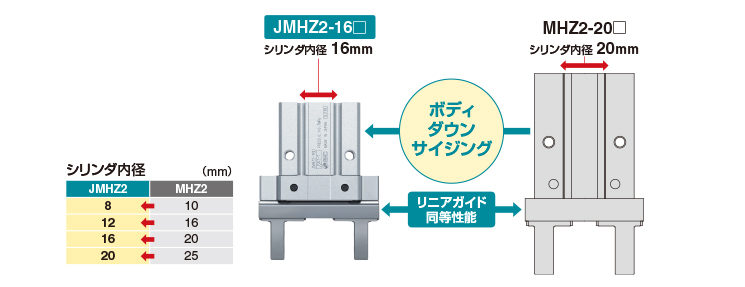

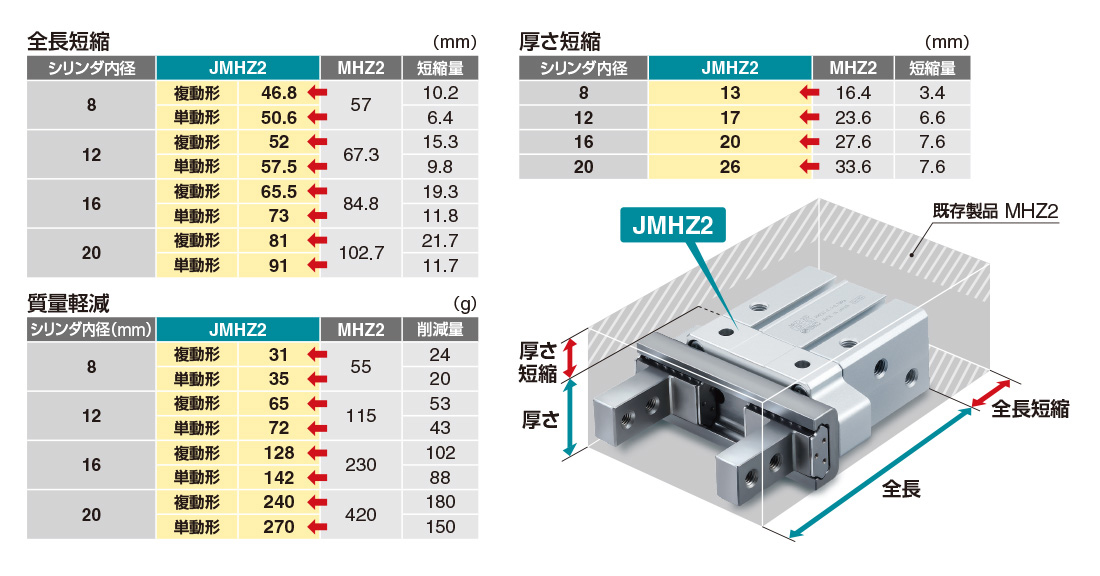

把持點距離はそのままでダウンサイジング（?20 → ?16）
ダウンサイジング
同じランクのリニアガイドで1サイズ下のシリンダ內徑を採用
小型?軽量化

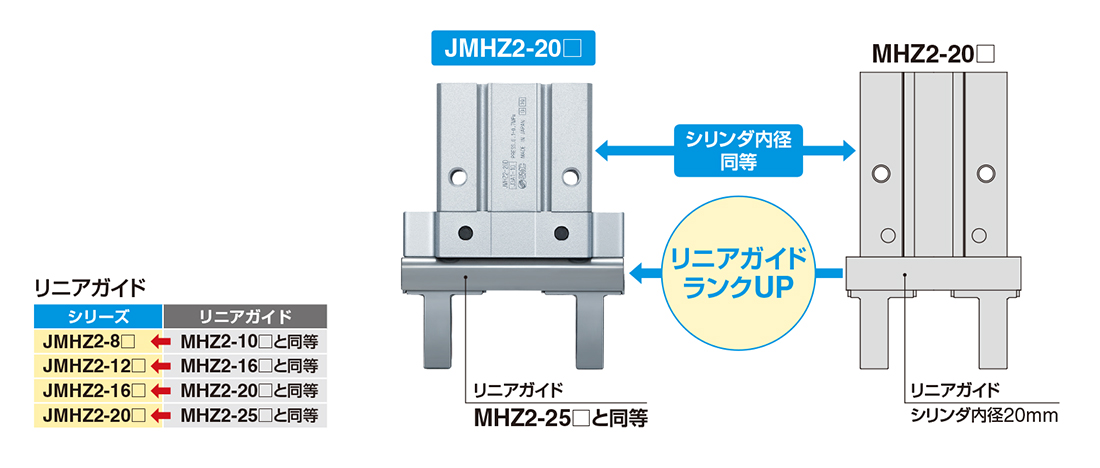

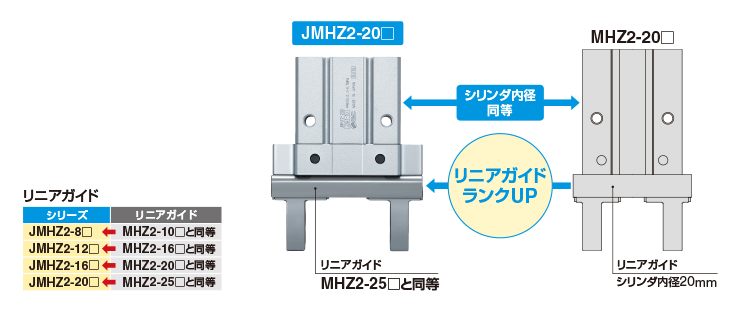

ガイド一體構造により高剛性?高精度を?qū)g現
ガイドランクUP 剛性の向上
?同じシリンダ內徑で1ランク上のリニアガイドを搭載

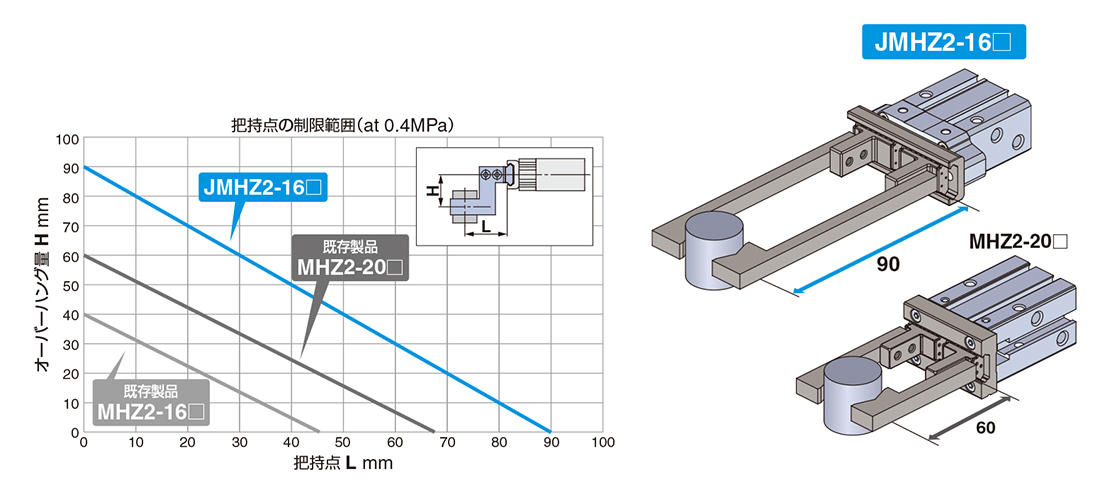

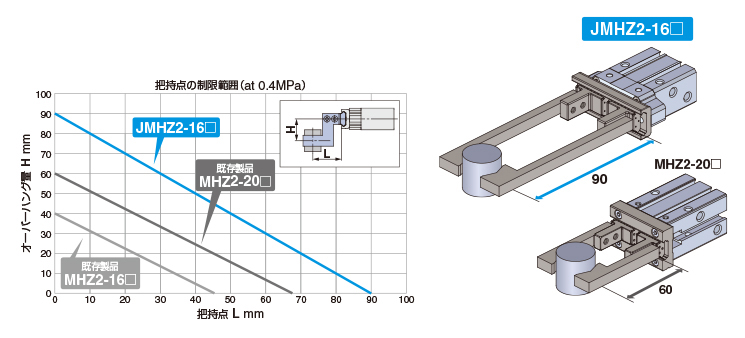

?開閉ストロークUP
把持點距離の拡大
1サイズ下のシリンダサイズを使用しても把持點距離を長くすることができます。

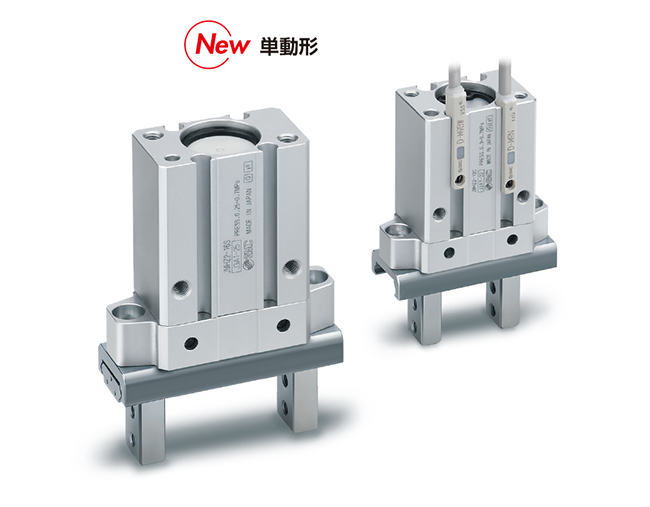

単動形、オーダーメイド（側面位置決めピン付、オートスイッチ側面取出し）追加 New

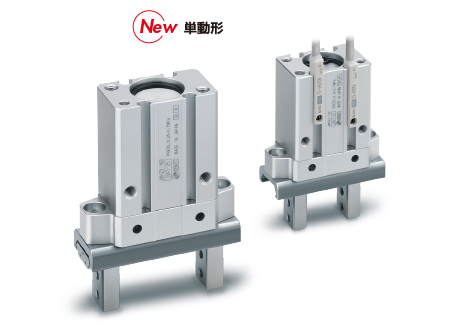

?単動形
-

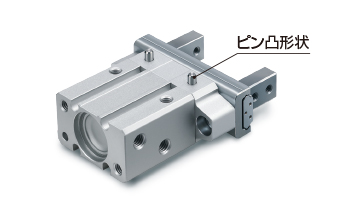

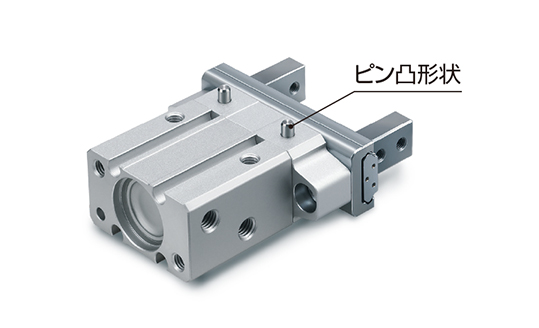

位置決めピンを配置
メンテナンスを考慮した形狀
-

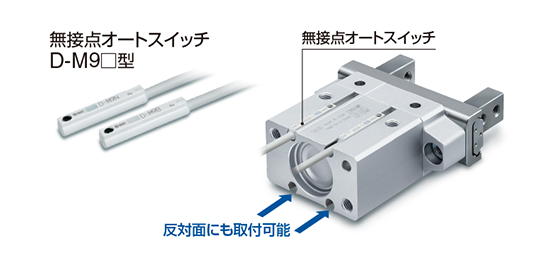

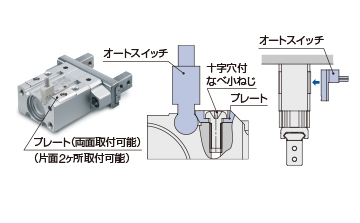

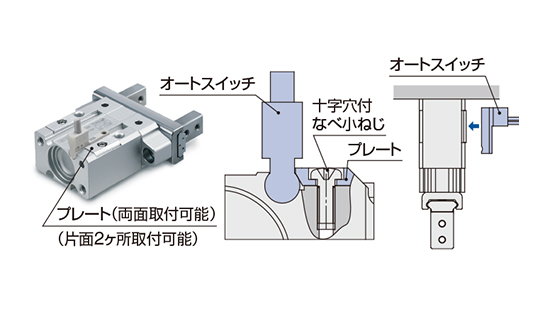

オートスイッチを橫方向から取付可能
ヘッド側が塞がった狀態でもオートスイッチが取付可能

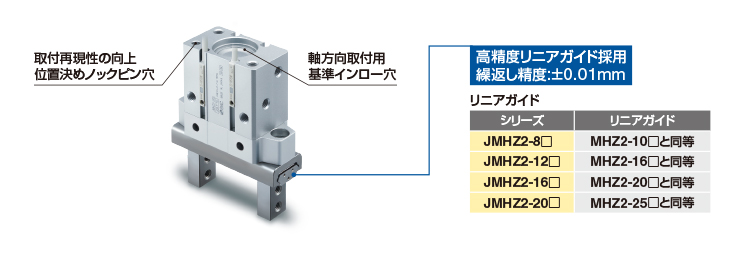

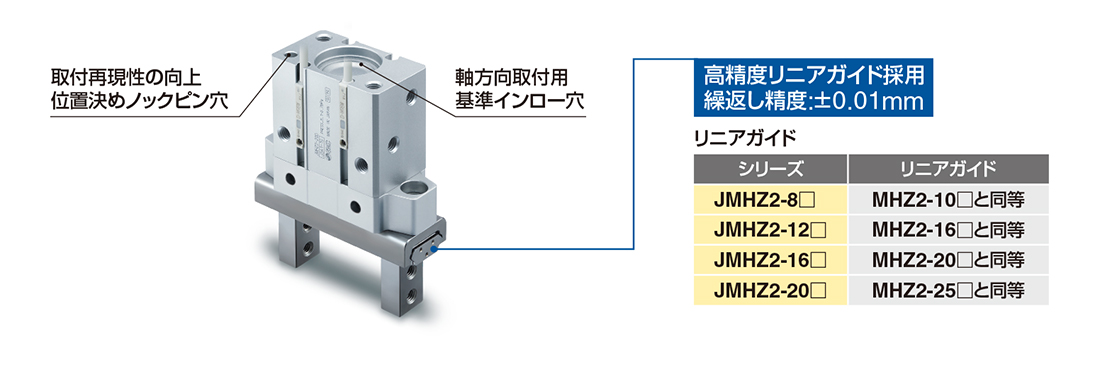

高精度

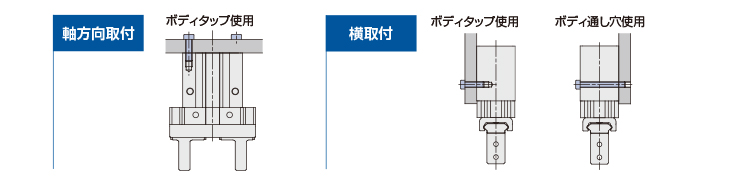

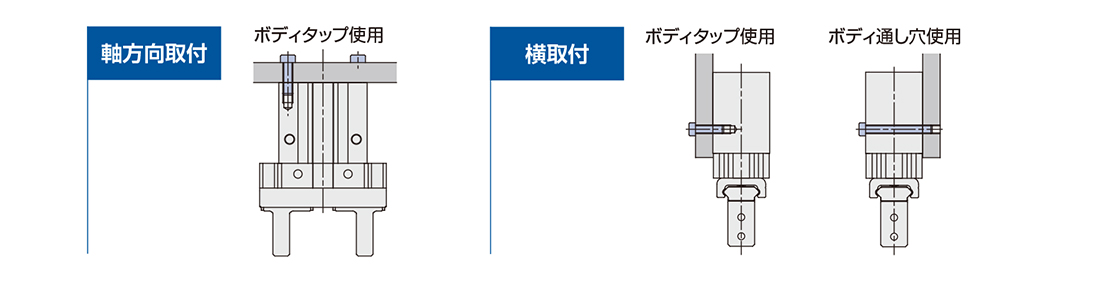

自由度の高い取付方法
2方向から3通りの取付けが可能
-

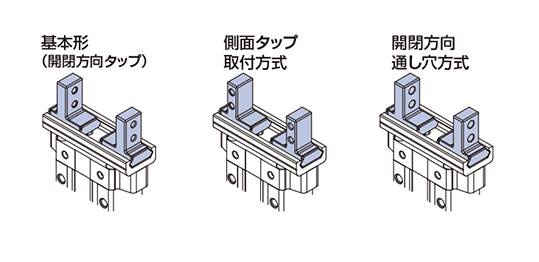

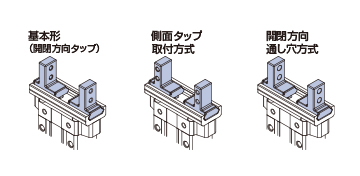

フィンガオプション
-

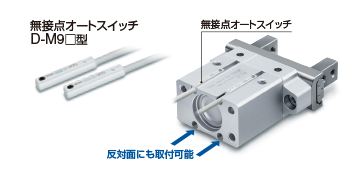

小型オートスイッチが取付可能

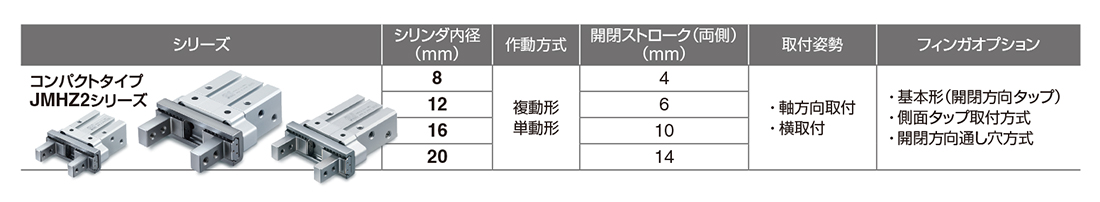

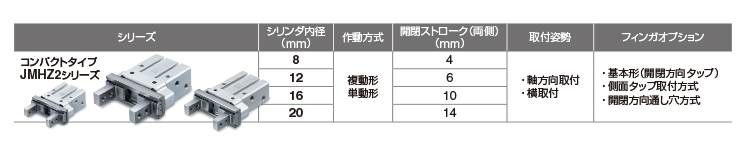

シリーズバリエーション
