真空エジェクタ?真空ポンプシステム

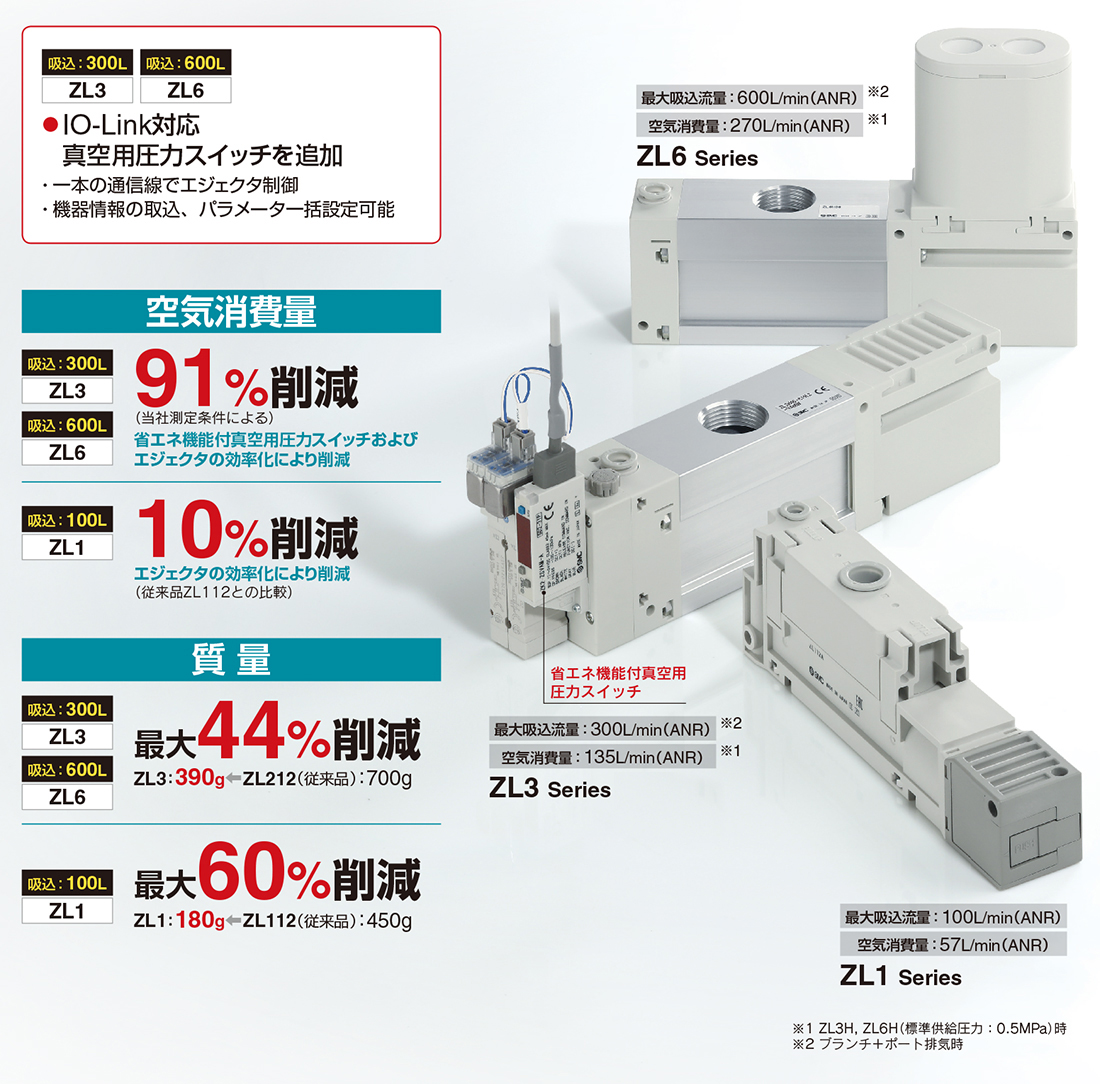

多段エジェクタ（真空用圧力スイッチ ZSE20A搭載品掲載） ZL1/ZL3/ZL6
-
?IO-Link対応真空用圧力スイッチを追加（ZL3、ZL6）New
一本の通信線でエジェクタ制御
機器情報の取込、パラメータ一括設定可能
?最大吸込流量100/300/600L/min(ANR)の3タイプを用意

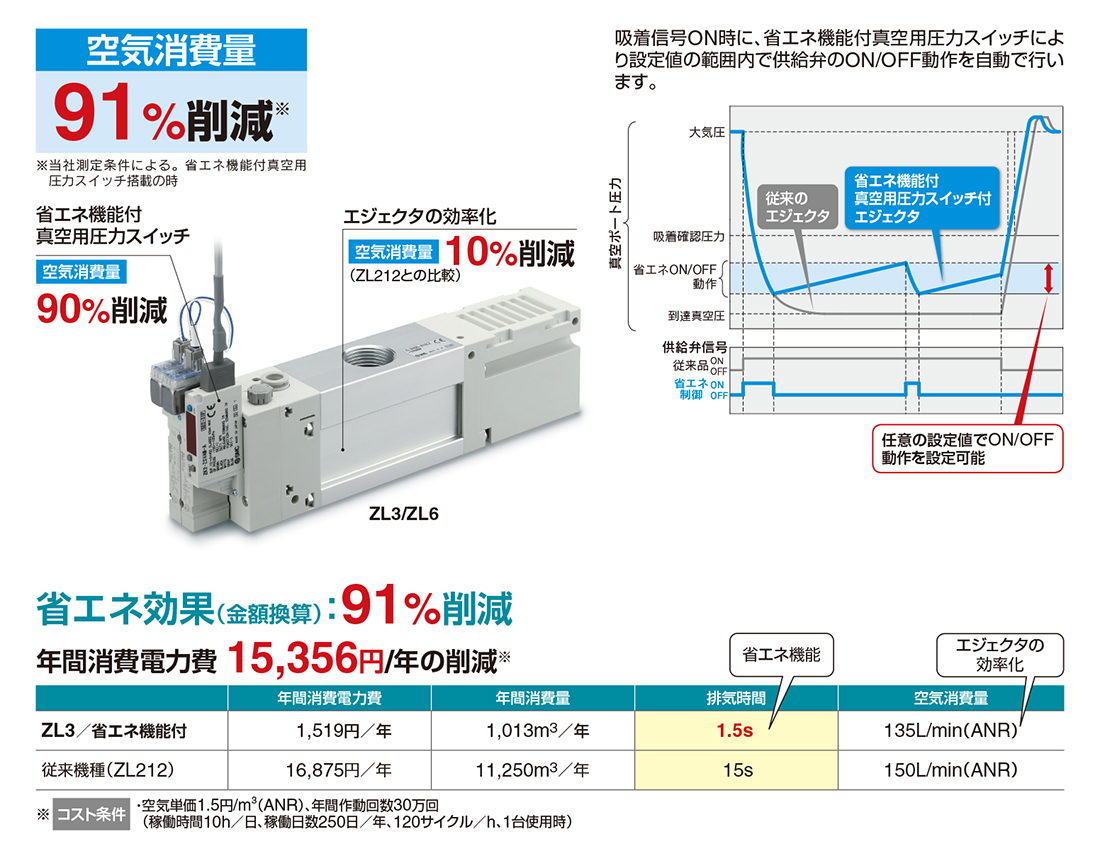

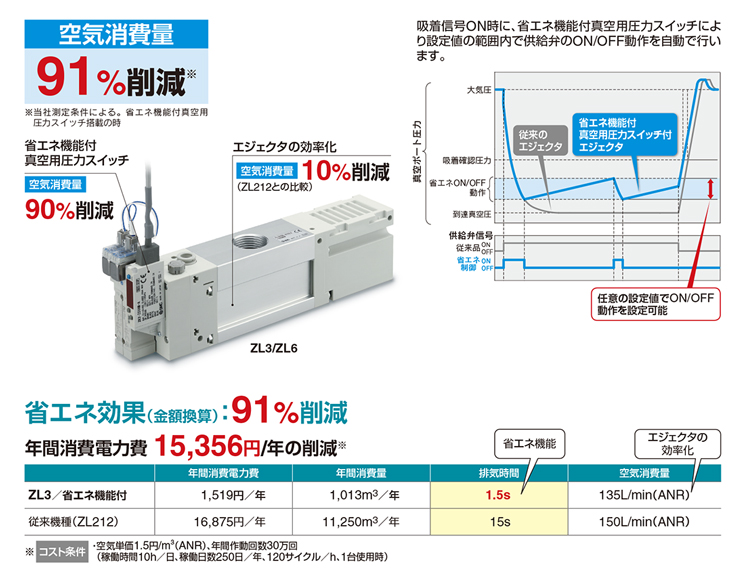

?空気消費量91%削減 (ZL3、ZL6)
省エネ機能付真空用圧力スイッチおよびエジェクタの効率化により削減
?質量最大60%削減
ZL1：180g←ZL112 (従來品)：450g
※1 ブランチ仕様＋ポート排気の場合
-
2D CAD
2D CADデータはこちら 多段エジェクタ（真空用圧力スイッチ ZSE20A搭載品掲載） ZL1/ZL3/ZL6
取扱説明書
シリーズ ノズル徑
(mm)検索結果を表示 ZL1 1.2 検索結果を表示 ZL3M 1.9 検索結果を表示 ZL3H 1.5 検索結果を表示 ZL6M 1.9×2 検索結果を表示 ZL6H 1.5×2 検索結果を表示 多段エジェクタ（真空用圧力スイッチ ZSE20A搭載品掲載） ZL1/ZL3/ZL6
自己宣言書
シリーズ ノズル徑
(mm)検索結果を表示 ZL1 1.2 検索結果を表示 ZL3M 1.9 検索結果を表示 ZL3H 1.5 検索結果を表示 ZL6M 1.9×2 検索結果を表示 ZL6H 1.5×2 検索結果を表示
| シリーズ | ノズル徑 (mm) | 最大吸込流量 [L/min(ANR)] | 空気消費量 [L/min(ANR)] |
|---|---|---|---|
| ZL1 | 1.2 | 100 | 57 |
| ZL3M | 1.9 | 300※1 | 150 |
| ZL3H | 1.5 | 300※1 | 135 |
| ZL6M | 1.9×2 | 600※1 | 300 |
| ZL6H | 1.5×2 | 600※1 | 270 |
製品特長
最大吸込流量100/300/600L/min(ANR)の3タイプを用意

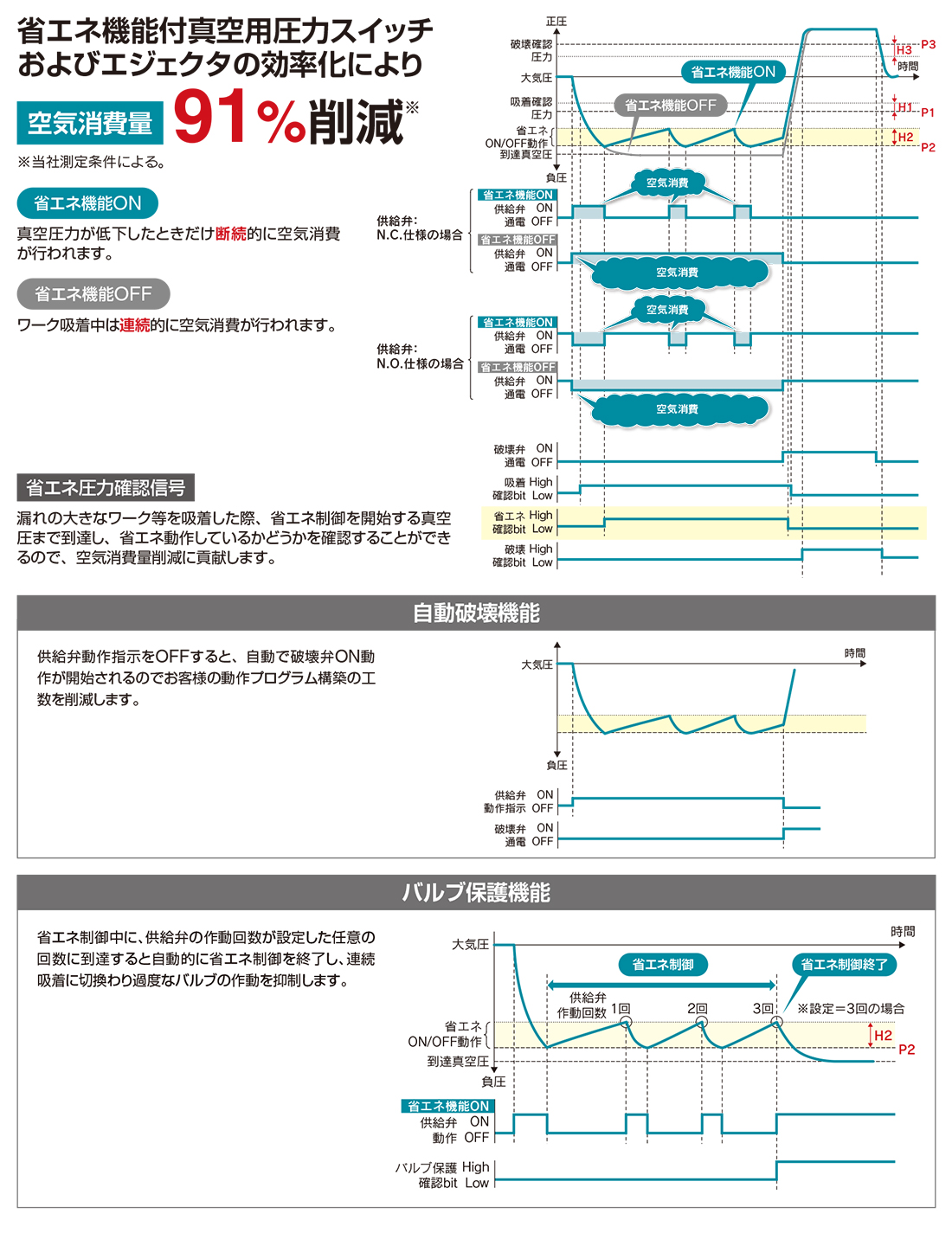

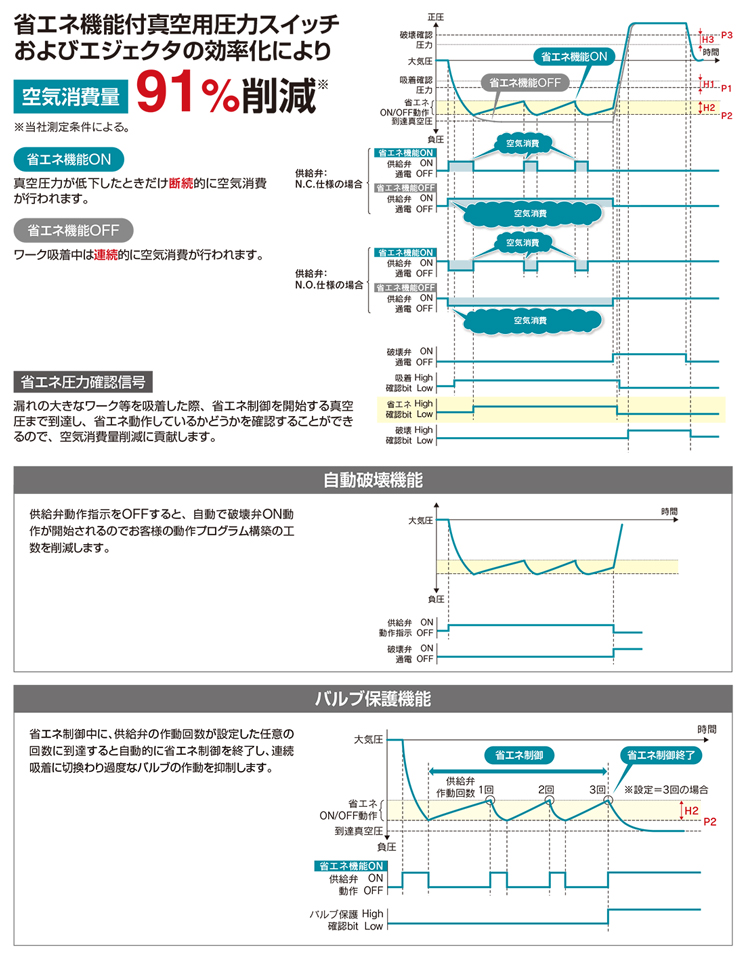

省エネ（ZL3、ZL6）

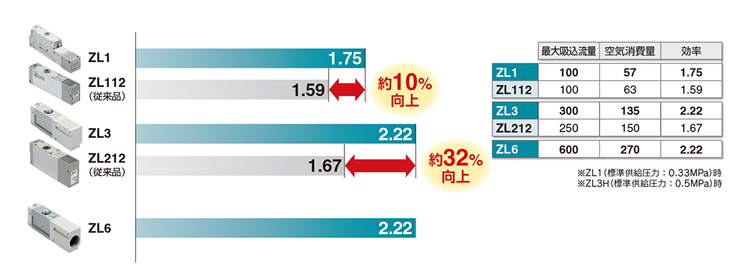

高効率（吸込流量÷空気消費量）（ZL1、ZL3、ZL6）

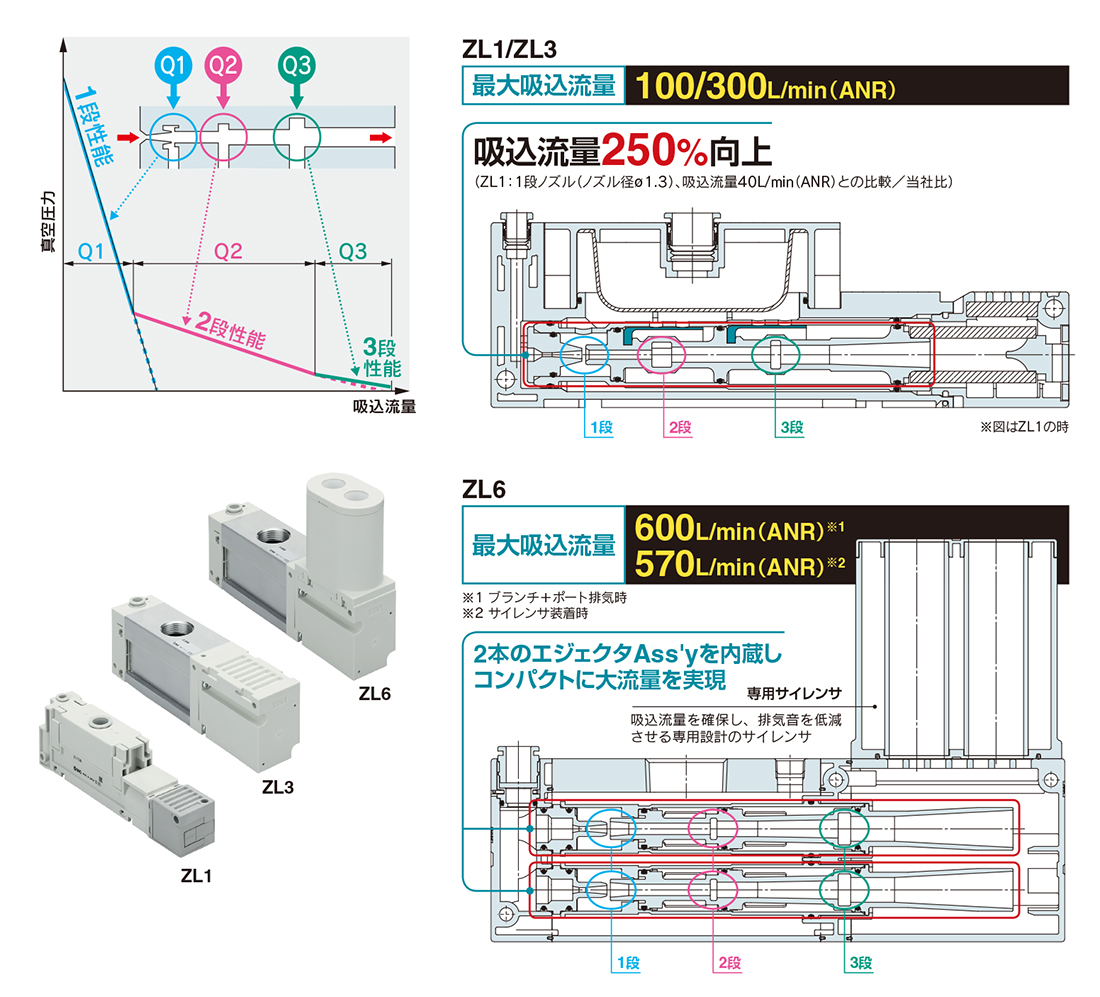

3段ディフューザ構造（ZL1、ZL3、ZL6）

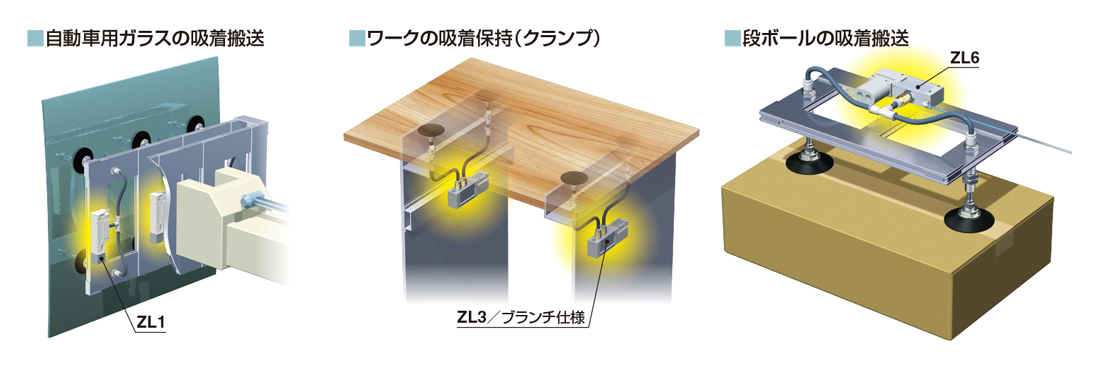

アプリケーション

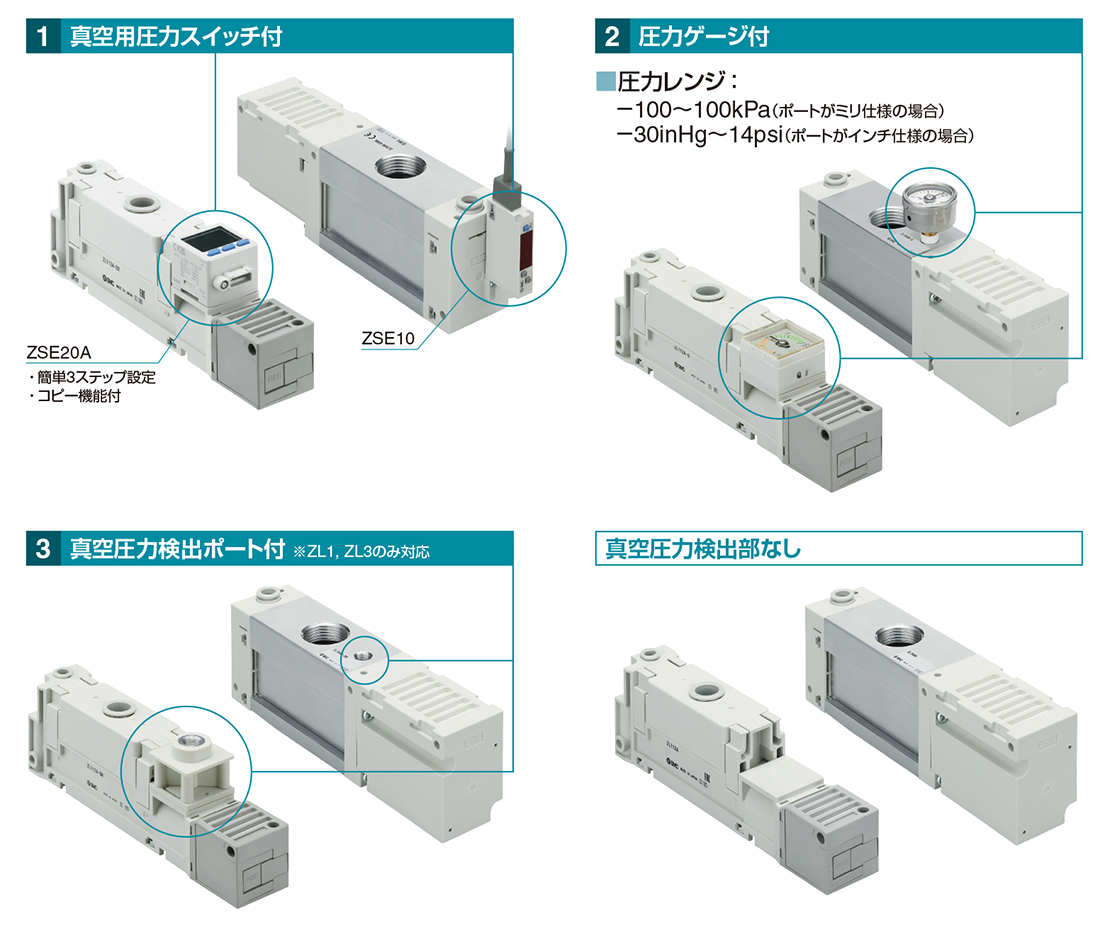

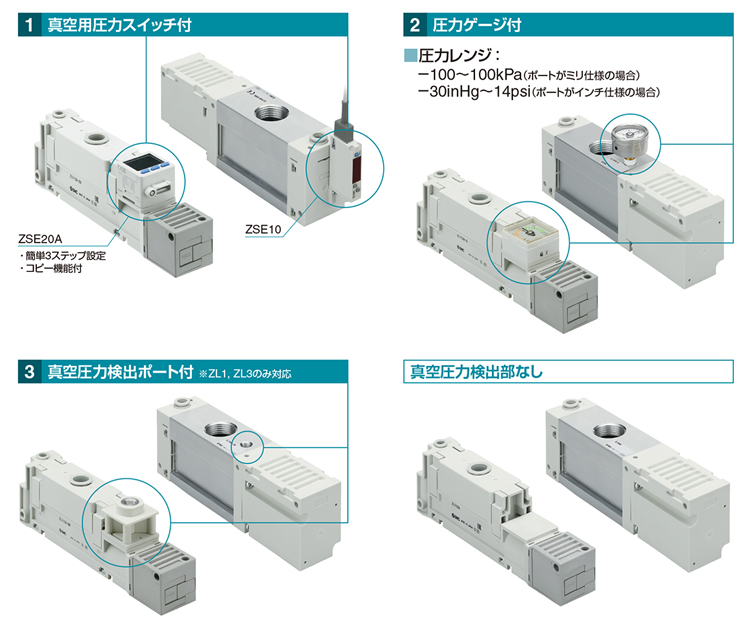

豊富な真空圧力検出部（ZL1、ZL3、ZL6）

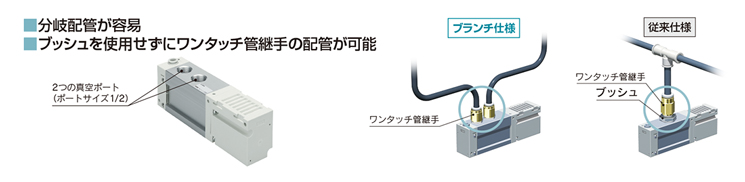

真空ポート：ブランチ仕様の選択が可能（ZL3、ZL6）
標準供給圧力：0.35MPa仕様を追加 (ZL3、ZL6)
供給圧力の低圧力化に対応

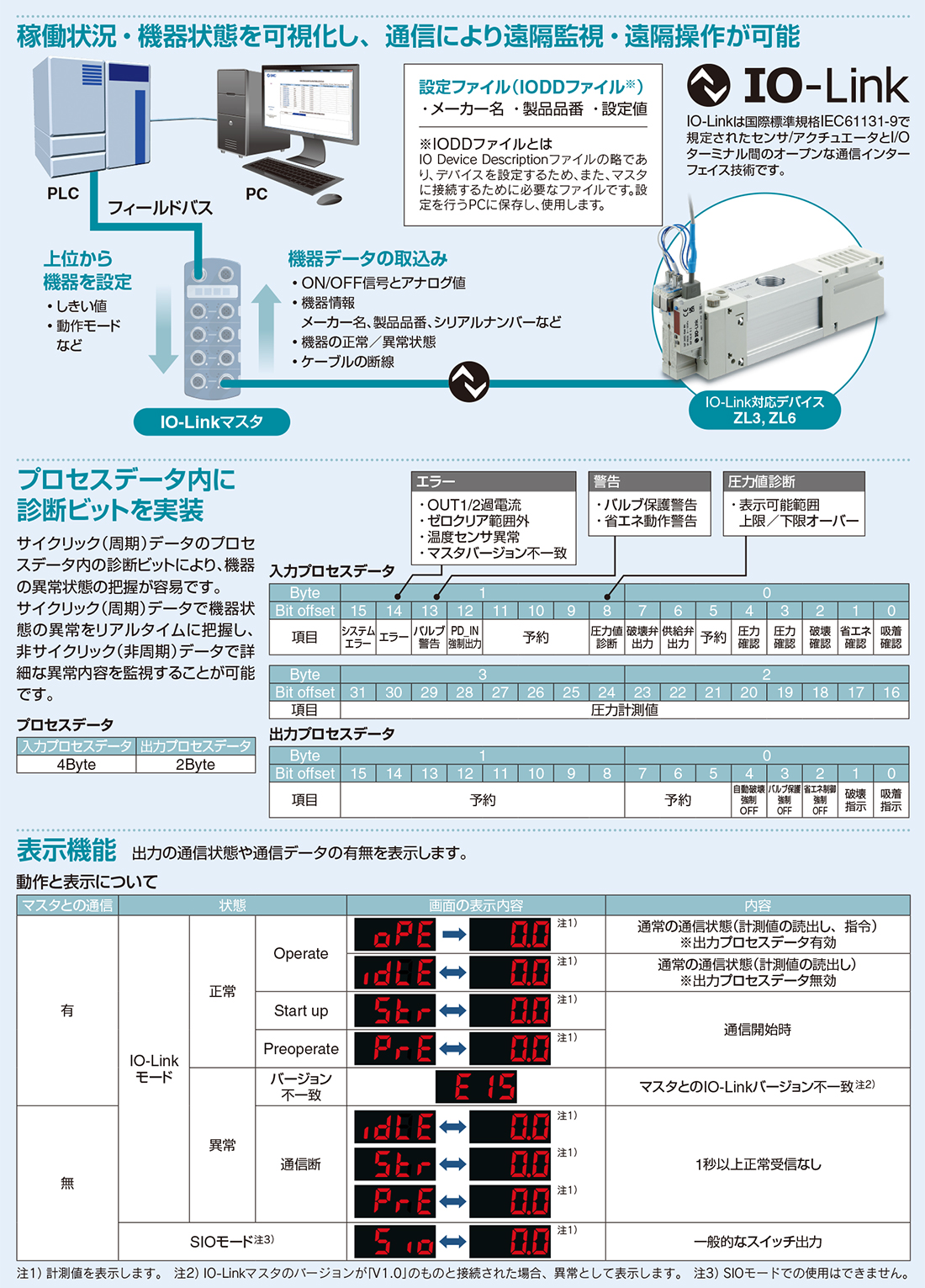

IO-LINLK対応 真空圧力スイッチ (ZL3、ZL6)

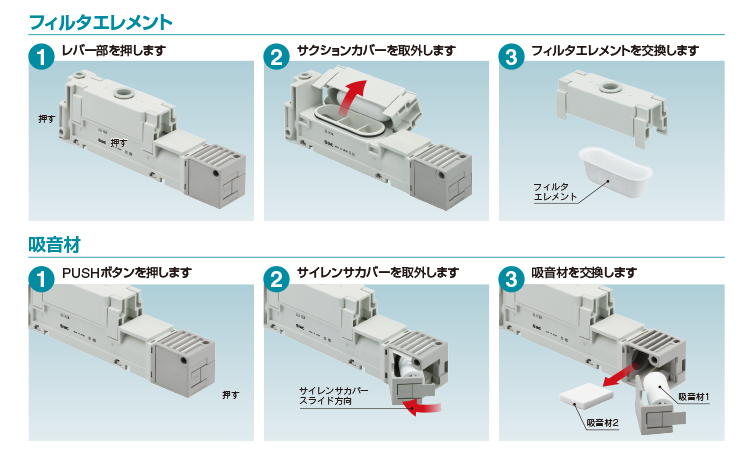

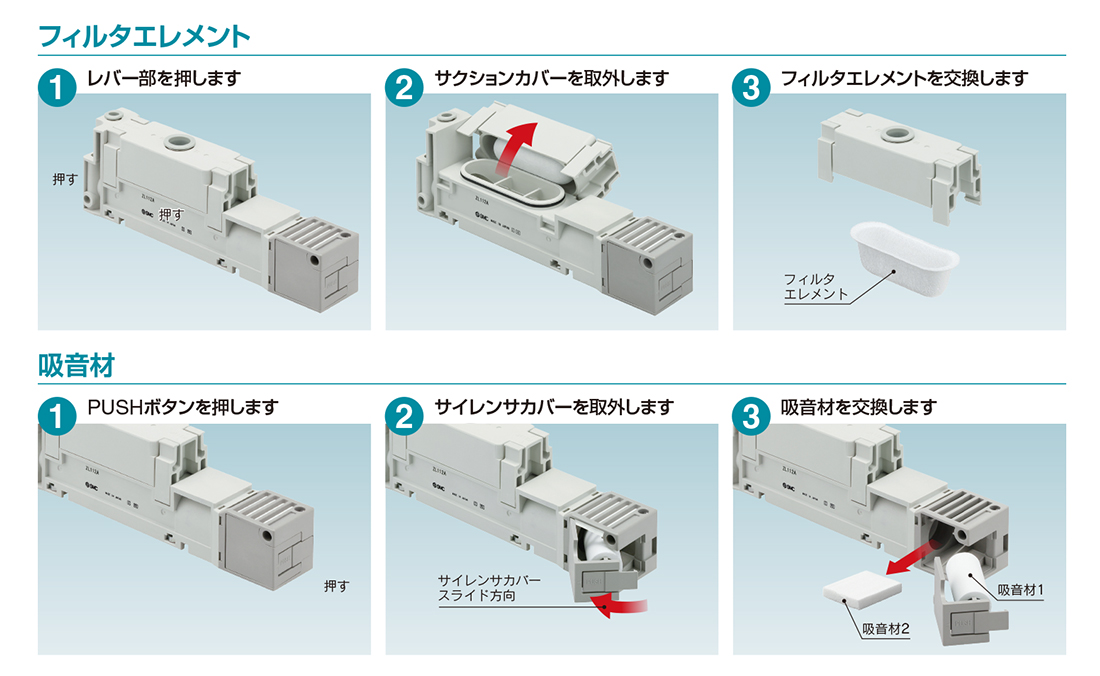

工具不要！メンテナンス工數を削減（ZL1）

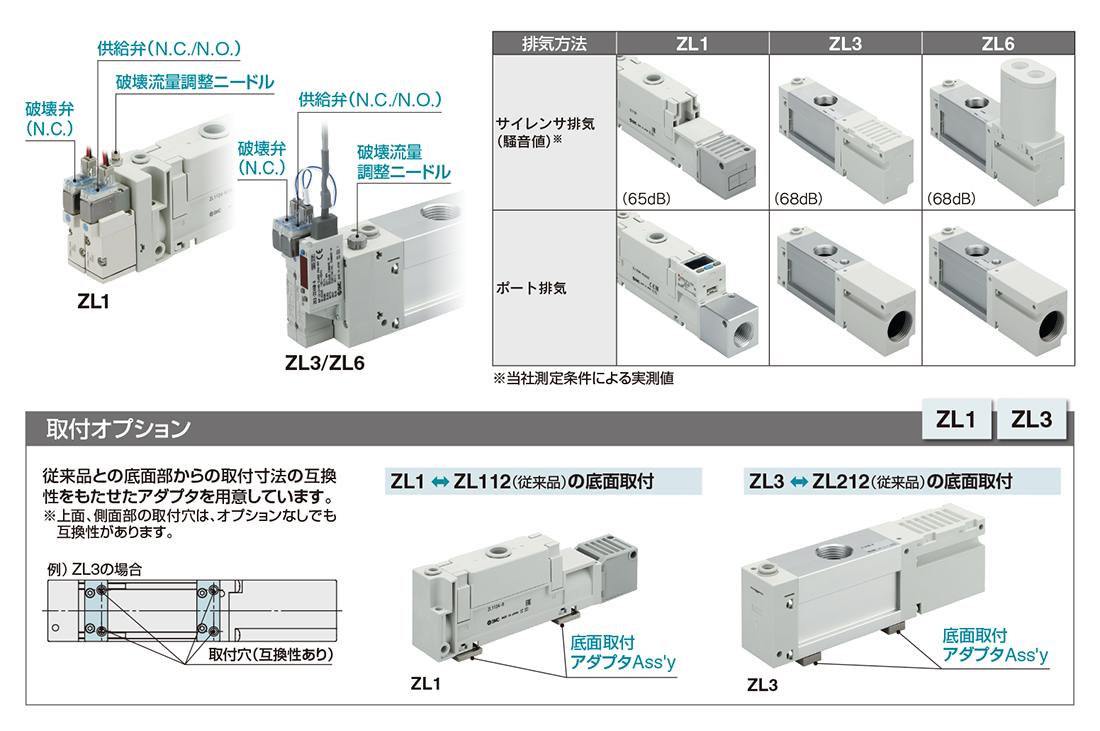

供給弁／破壊弁 2種類の排気方法

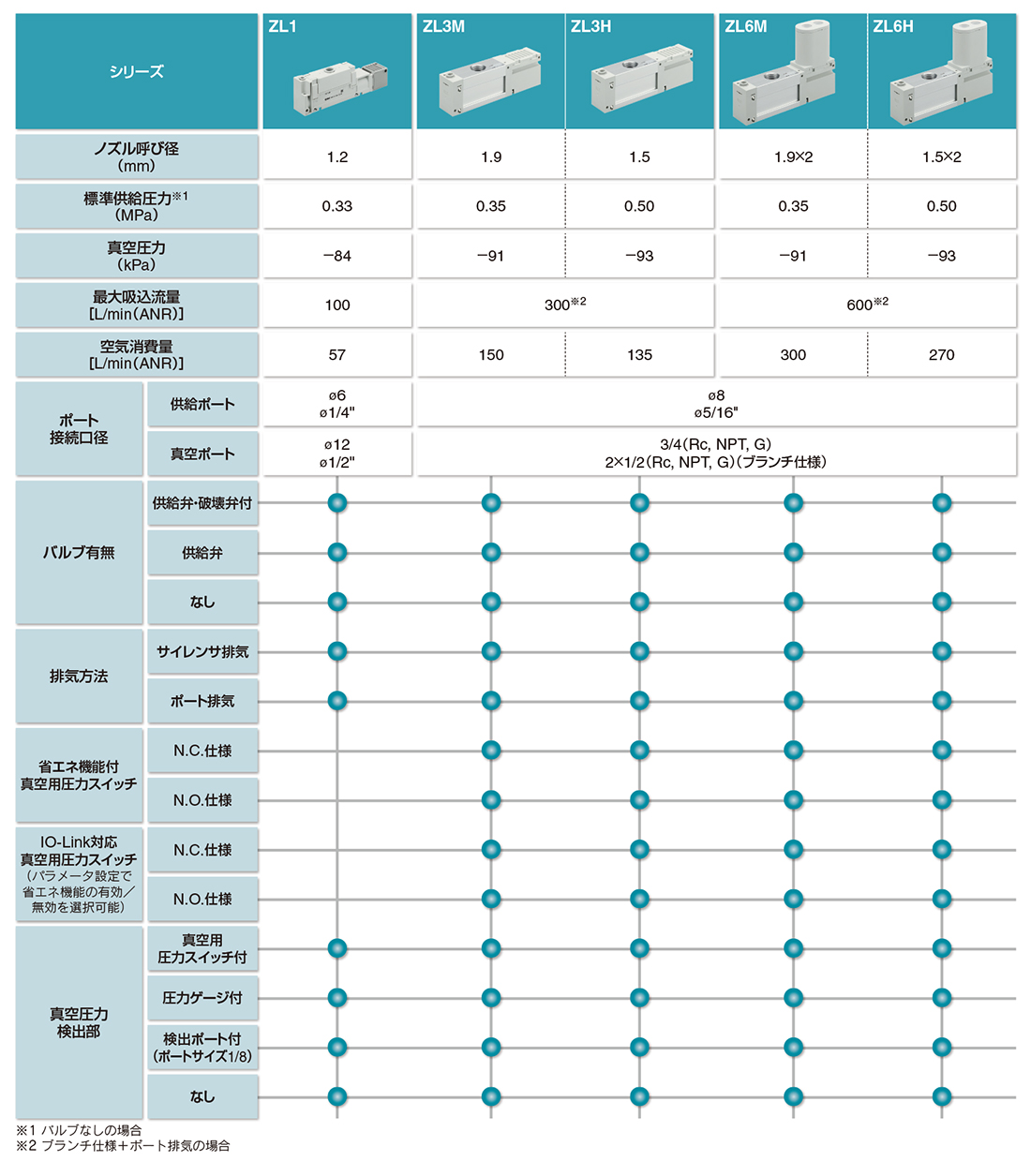

バリエーション
