標準形エアシリンダ（丸形）
エアシリンダ CM2
-

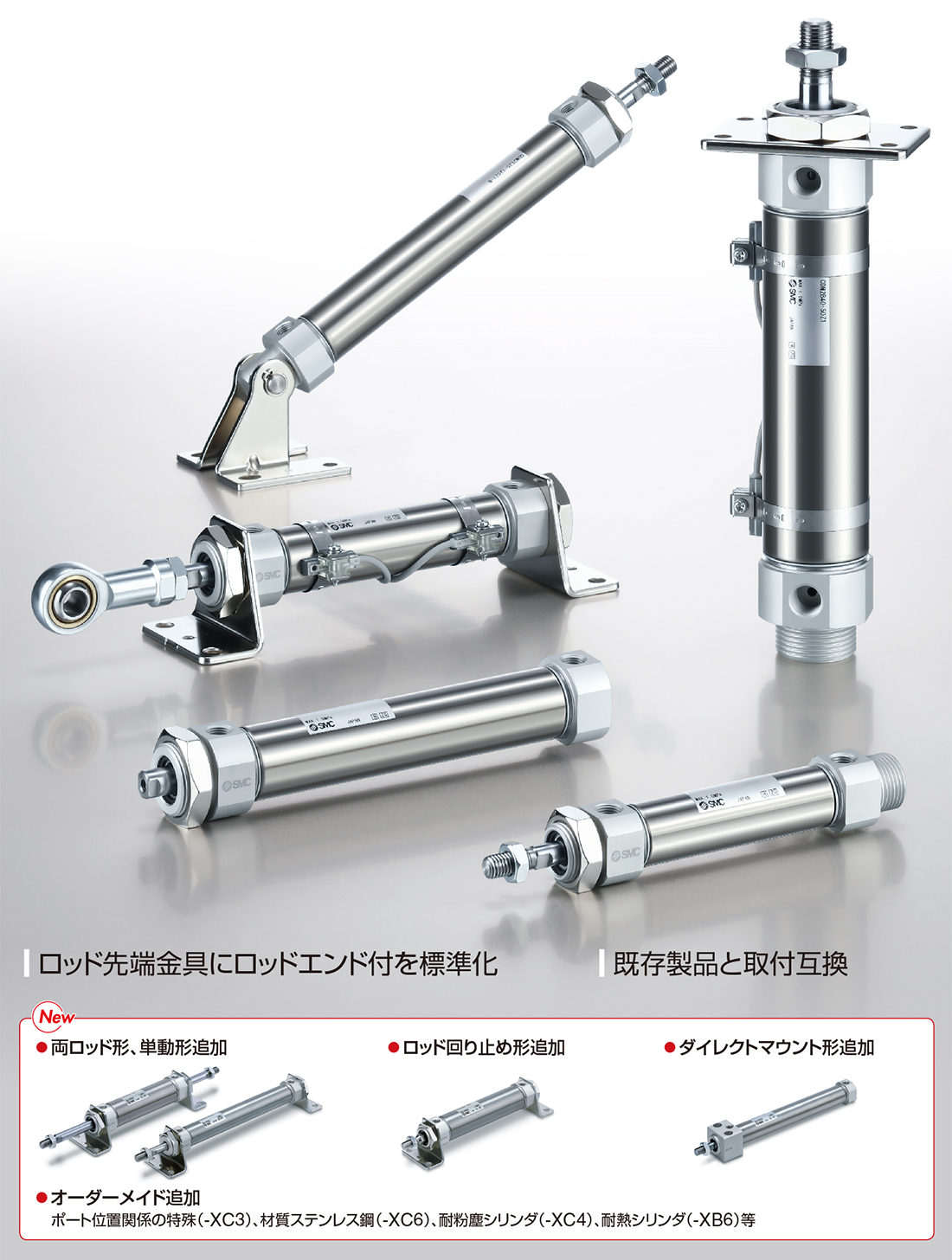

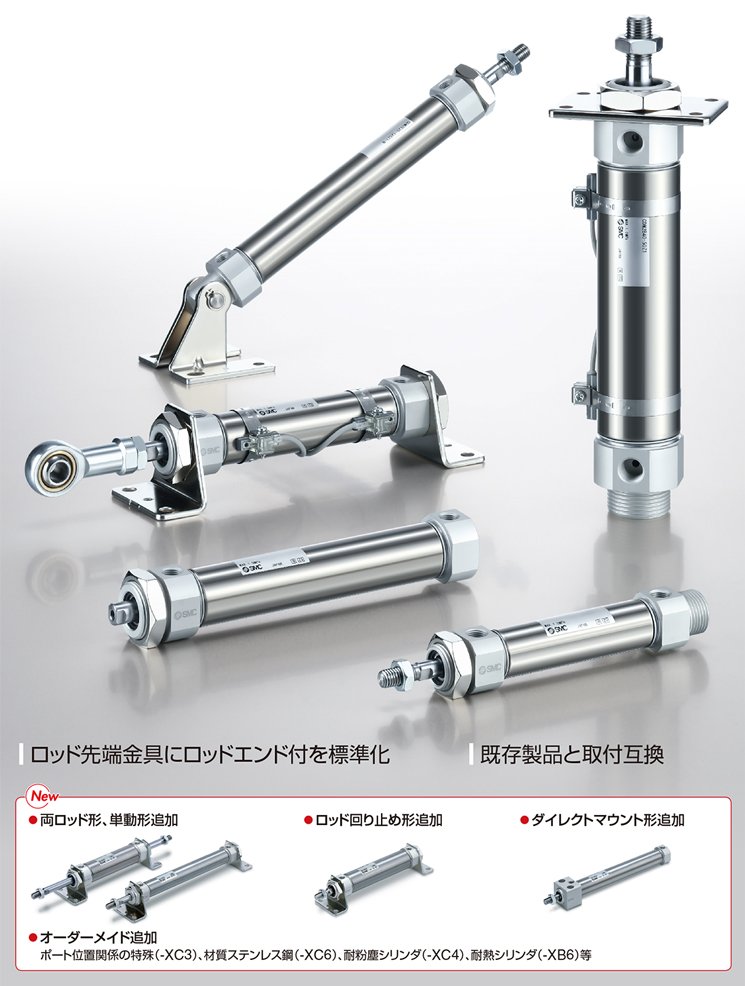

?両ロッド形、単動形、ロッド回り止め形、ダイレクトマウント形追加 [New]
?オーダーメイド追加 [New]
ポート位置関係の特殊（-XC3）、材質ステンレス鋼（-XC6）、
耐粉塵シリンダ（-XC4）、耐熱シリンダ（-XB6）等
?ロッド先端金具にロッドエンド付を標準化
?既存製品と取付互換
?豊富な取付支持金具
設置狀況に合った取付支持が可能
取付け自由度の向上
?ロッド先端金具、揺動受け金具付の品番を追加
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら エアシリンダ CM2
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 CM2-Z1 複動片ロッド 検索結果を表示 標準形 CM2-Z1 単動（押?引） 検索結果を表示 標準形 CM2W-Z1 複動両ロッド ロッド回り止め形 CM2K-Z1 複動片ロッド ロッド回り止め形 CM2KW-Z1 複動両ロッド ダイレクトマウント形 CM2R-Z1 複動片ロッド
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | CM2-Z1 | 複動片ロッド | 20，25，32，40 |
| 標準形 | CM2-Z1 | 単動（押?引） | 20，25，32，40 |
| 標準形 | CM2W-Z1 | 複動両ロッド | 20，25，32，40 |
| ロッド回り止め形 | CM2K-Z1 | 複動片ロッド | 20，25，32，40 |
| ロッド回り止め形 | CM2KW-Z1 | 複動両ロッド | 20，25，32，40 |
| ダイレクトマウント形 | CM2R-Z1 | 複動片ロッド | 20，25，32，40 |
製品特長
エアシリンダ CM2 Series

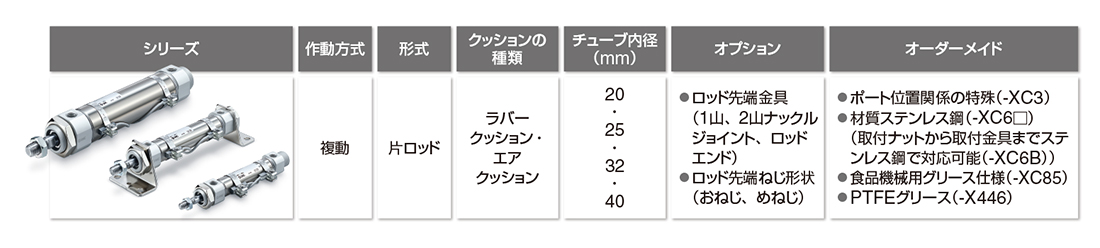

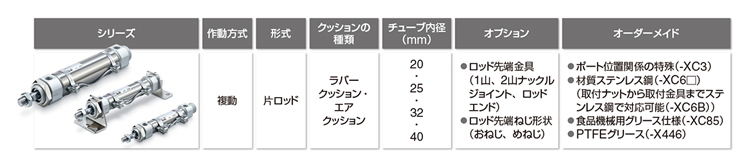

シリーズバリエーション

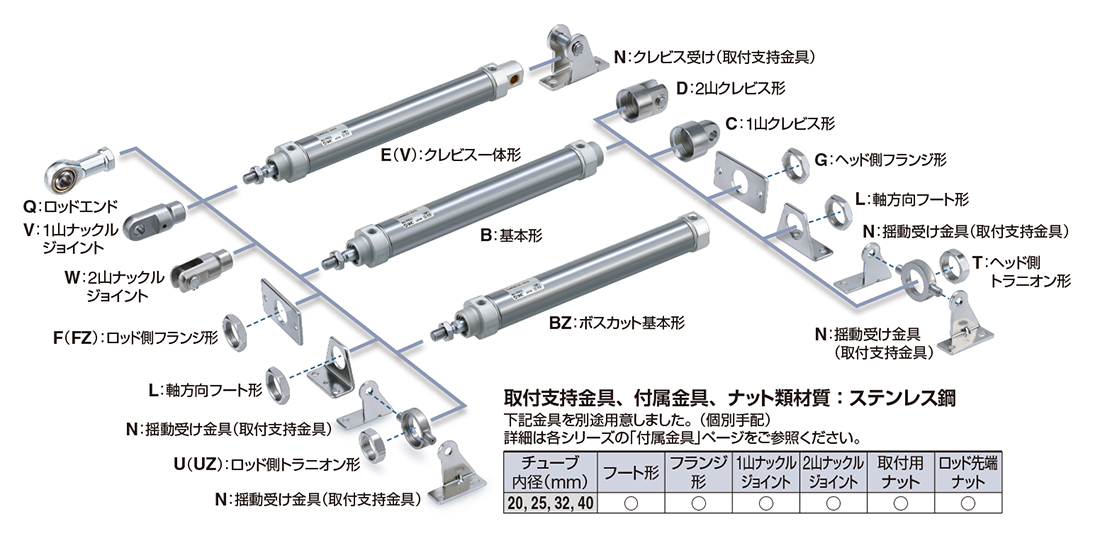

豊富な取付支持金具
?設置狀況に合った取付支持が可能
?取付け自由度の向上

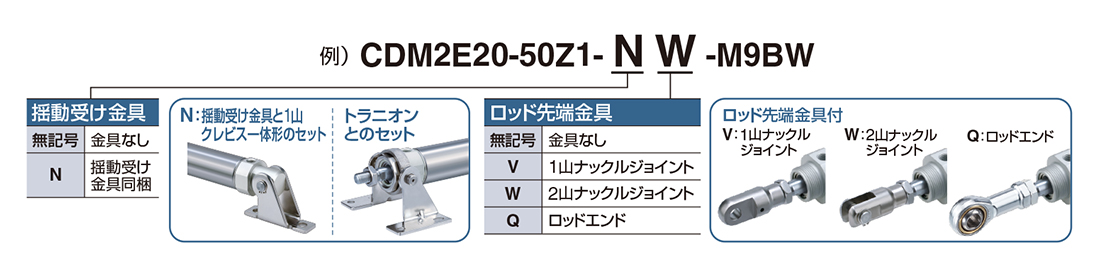

ロッド先端金具、揺動受け金具付の品番を追加。
シリンダと金具を別々に手配する手間が省けます?！∽ⅲ┤「督鹁撙贤瑮y出荷になります

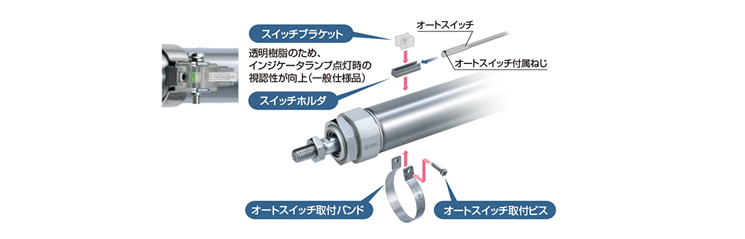

オートスイッチ位置微調整が容易
オートスイッチ取付バンドを緩めることなくオートスイッチ付屬ねじを緩めるだけで設定位置の微調整が可能になりました。
従來のオートスイッチ取付バンドを緩める調整方式に加え操作性が向上しました。
-

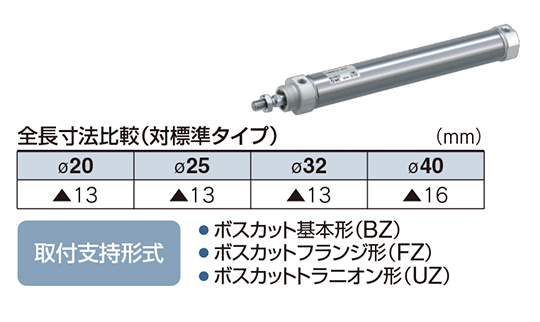

ボスカットタイプによる全長短縮
ヘッド側カバーの支持金具取付用ボスを除き全長を短くしたタイプで、より省スペース化をはかることができます。
-
環境負荷物質を使用していません
EU-RoHS10指令に適合。
仕様?性能?取付は従來品と同等

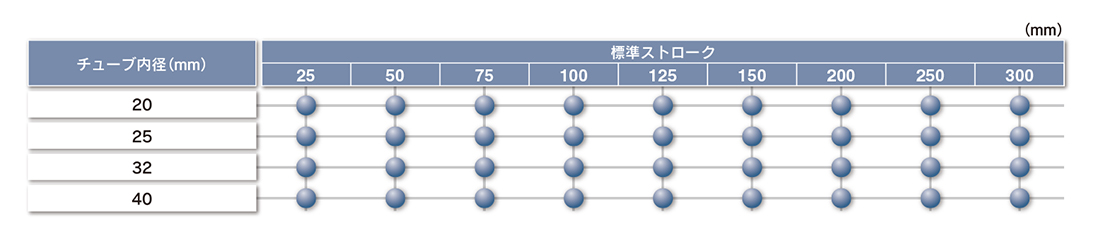

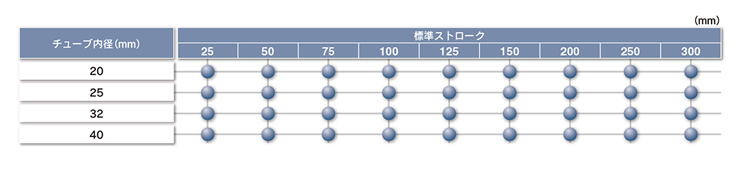

ストロークバリエーション

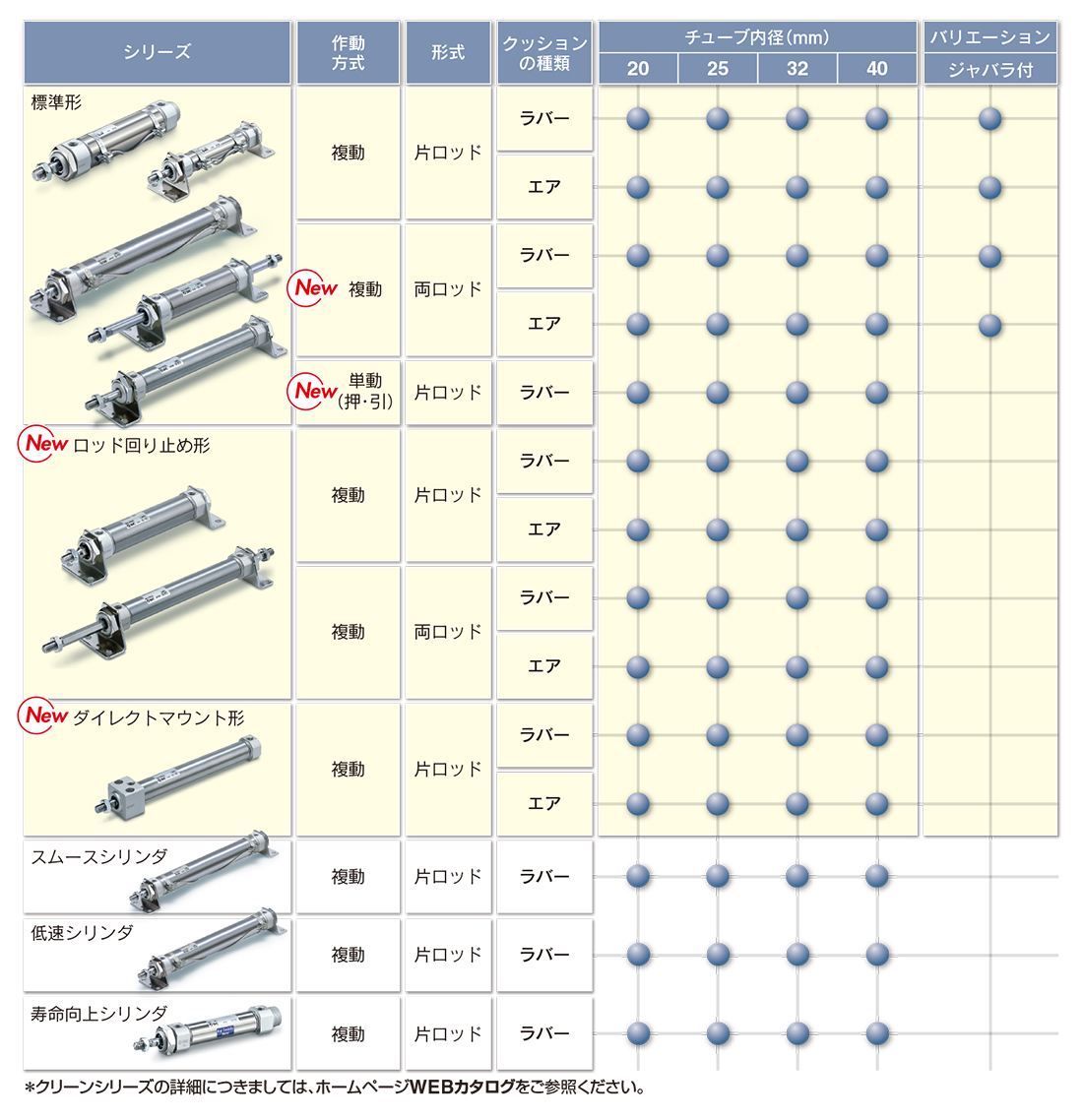

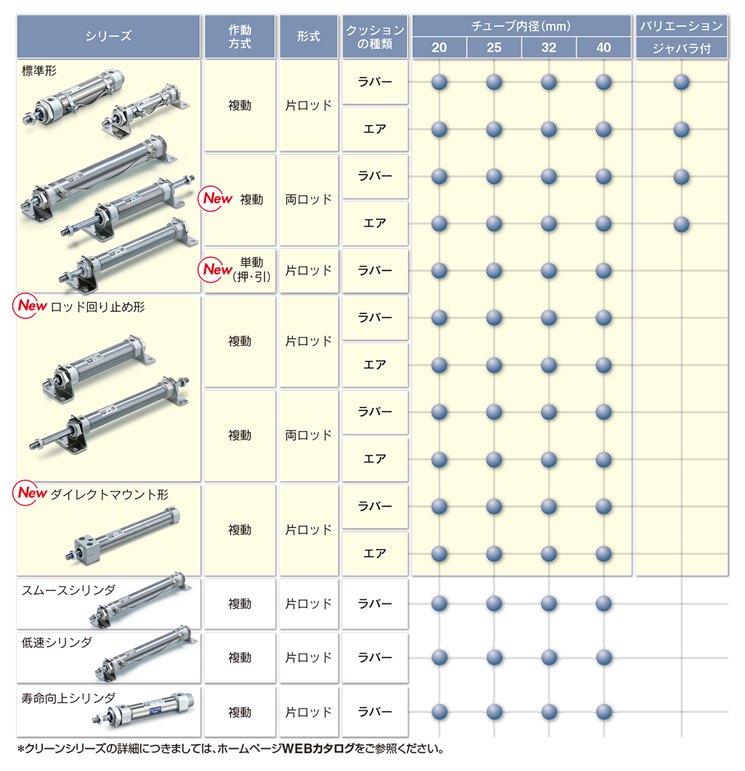

シリーズバリエーション
※クリーンシリーズの詳細につきましては、ホームページWEBカタログをご參照ください。
