汎用管継手（Sカプラー／マルチコネクタ）
Sカプラー KK130
-
?Cv値：34％アップ※
?プラグ挿入力：22％（20N）低減※
?軽量：14％（12g）削減※
※従來品：KK13シリーズ比較
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら Sカプラー KK130
取扱説明書

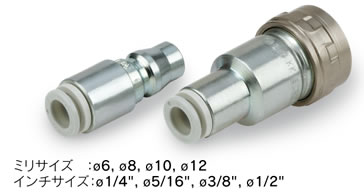

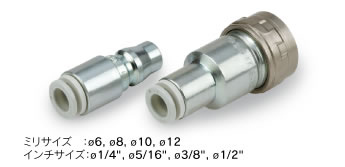

シリーズ 適用チューブ外徑 検索結果を表示 KK130 φ6，φ8，φ10，φ12
φ1/4''，φ5/16''，φ3/8''，φ1/2''検索結果を表示
| シリーズ | 適用チューブ外徑 | 接続ねじ（R， NPT） |
|---|---|---|
| KK130 | φ6，φ8，φ10，φ12 φ1/4''，φ5/16''，φ3/8''，φ1/2'' | 1/8，1/4，3/8，1/2 |

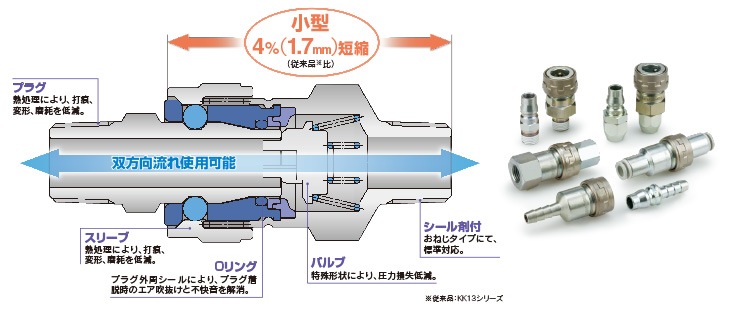

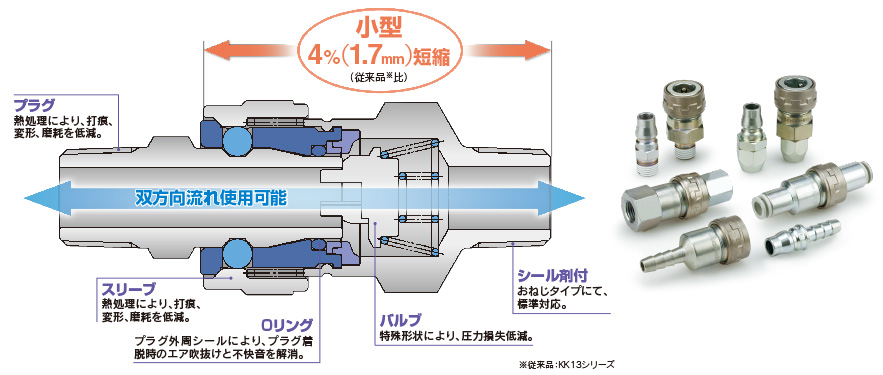

製品特長
圧力損失低減により省エネを?qū)g現

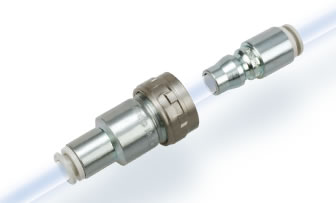

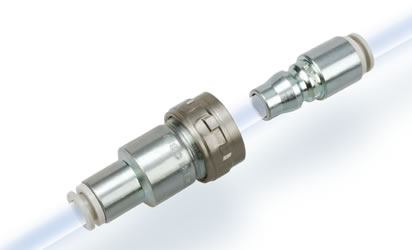

ワンタッチ管継手付タイプを標準化

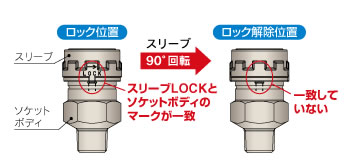

ロック機構付（準標準）
不意な衝撃などによる離脫を防止。
ディテント付スリーブのためロック位置、解除位置を保持。
省エネ?コストダウンを?qū)g現
圧力損失が従來品（KK13シリーズ）に比べて小さいため、エアブローでの使用時、入口圧力を下げても出口圧力や流量が同等になります。
空気消費量の削減ができ、コンプレッサの消費電力の低減によりコストダウンが可能です。

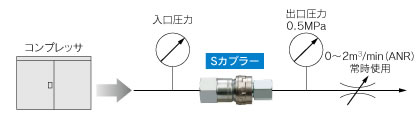

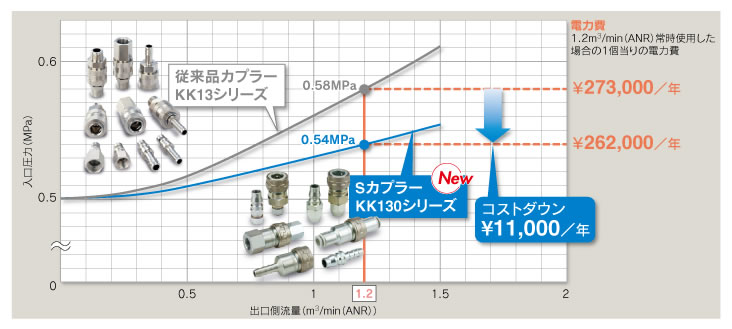

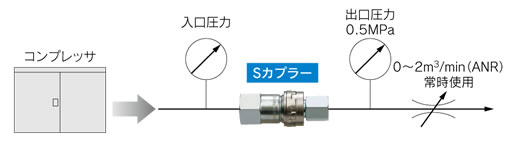

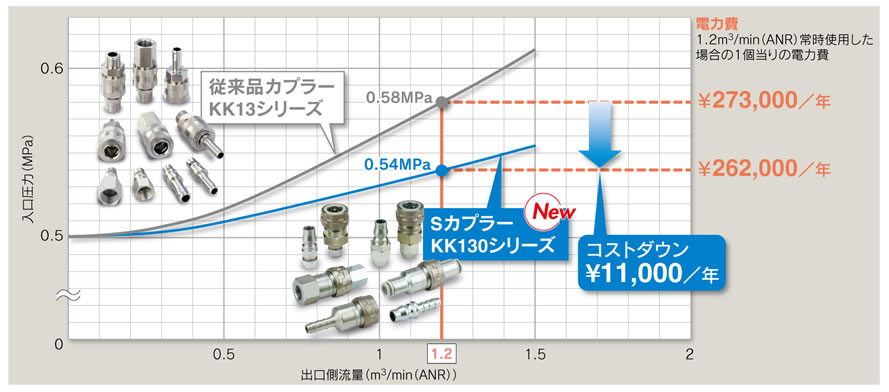

使用流量に対する入口圧力およびコンプレッサ電力費（Sカプラー1個當り）
【算出條件】
出口側での使用圧力 ： 0.5MPa
コンプレッサ効率 ： 0.7
電力費 ： 15円/kWh
年間稼動時間 ： 2500時間

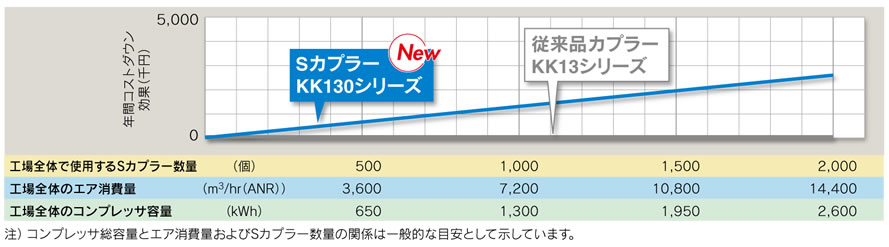

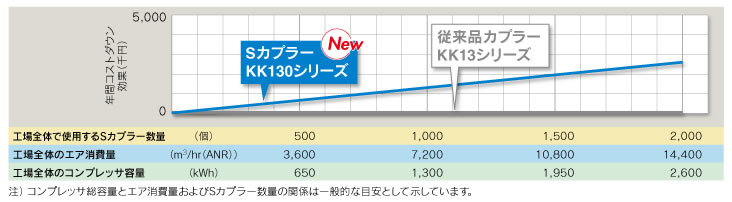

工場規模でみるSカプラーによるコストダウン効果
工場規模でみると大きなコストダウンが可能です。
【算出條件】
工場消費エア全體の50％がSカプラーを通過し、端末の1枝管でSカプラーを4箇所使用。
出口側での使用圧力：0.5MPa
1枝管端末の消費エア量：1.2m3/min（ANR）
エア消費時間：年間稼動時間 2500時間中、20％時間
コンプレッサ効率：0.7
電力費：15円/kWh
コンプレッサ能力：8m3/kWh
