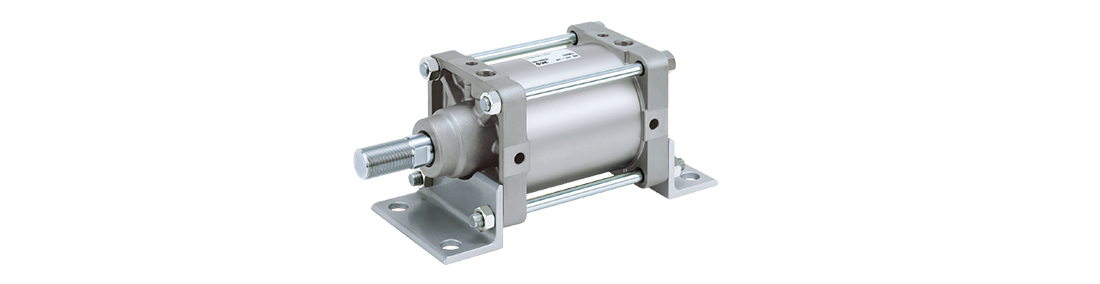

標準形エアシリンダ（角形カバー）

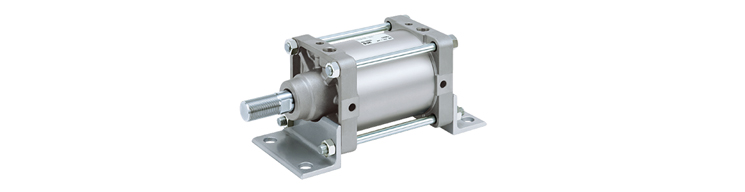

エアシリンダ CS2/CDS2
-
?軽 量：質量 最大65%削減（39.1kg→13.4kg）
?高剛性：許容橫荷重 最大900N
?作業性向上：配管ポートを軸方向に集約し、配管の自由度を向上。
（軸方向集約配管形）
?オートスイッチ付（CDS2シリーズ：CDS2）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら エアシリンダ CS2/CDS2
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 CS2 複動片ロッド 検索結果を表示 標準形 CS2W 複動両ロッド 検索結果を表示 ロングストローク CS2-V 複動片ロッド 検索結果を表示 軸方向集約配管形 CS2□P 複動片ロッド 検索結果を表示 エアシリンダ CS2/CDS2
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XA0～XA30 簡易特注 ロッド先端形狀変更 PDF -XC14 簡易特注 トラニオン金具の取付位置変更 PDF -XC15 簡易特注 タイロッドの長さ変更 PDF エアシリンダ CS2/CDS2
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XB6 オーダーメイド 耐熱シリンダ（－10～150℃） PDF -XC3 オーダーメイド ポート位置関係の特殊 PDF -XC4 オーダーメイド 強力スクレーパ付 PDF -XC5 オーダーメイド 耐熱シリンダ（－10～110℃） PDF -XC9 オーダーメイド 可変行程シリンダ／引込み調整形 PDF -XC10 オーダーメイド デュアル行程シリンダ／両ロッド形 PDF -XC11 オーダーメイド デュアル行程シリンダ／片ロッド形 PDF -XC22 オーダーメイド パッキン類フッ素ゴム PDF -XC26 オーダーメイド 2山クレビス用ピン?2山ナックル用ピンに割ピン、平座金入り PDF -XC27 オーダーメイド 2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼 PDF -XC30 オーダーメイド ロッド側トラニオンをロッドカバーの前に取付 PDF -XC35 オーダーメイド コイルスクレーパ付 PDF -XC36 オーダーメイド ロッド側インロー付 PDF -XC65 オーダーメイド 材質ステンレス鋼（XC7＋XC68の組合せ） PDF -XC68 オーダーメイド 材質ステンレス鋼（ピストンロッド硬質クロームめっき付） PDF -XC86 オーダーメイド ロッド先端金具付 PDF
安全上のご注意 アクチュエータ/共通注意事項
オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | CS2 | 複動片ロッド | 125，140，160，180，200，250，320 |
| 標準形 | CS2W | 複動両ロッド | 125，140，160，180，200，250，320 |
| ロングストローク | CS2-V | 複動片ロッド | 180，200，250，320 |
| 軸方向集約配管形 | CS2□P | 複動片ロッド | 180，200，250 |
製品特長
軽量?高剛性?作業性向上

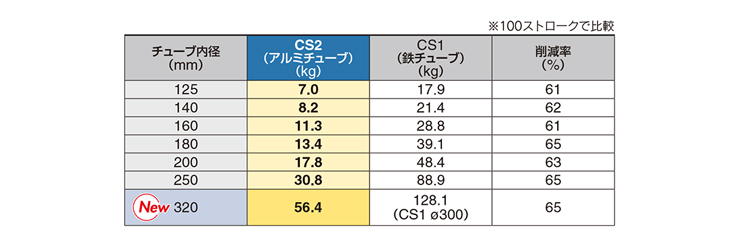

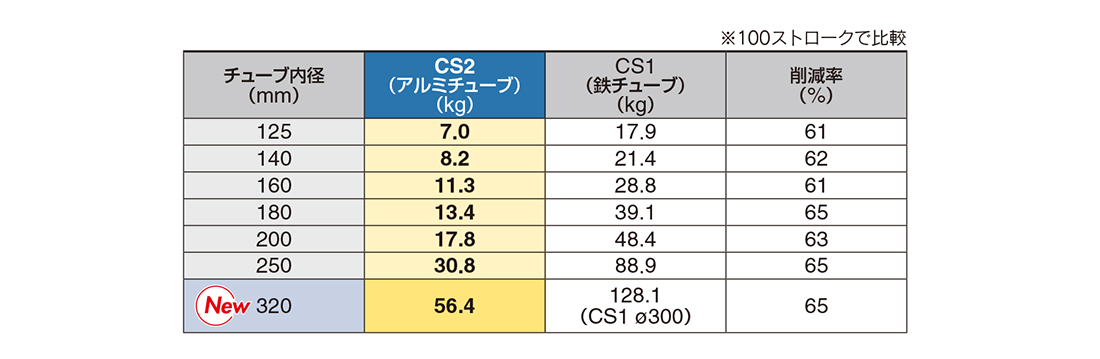

軽量
カバー素材を変更により軽量化を?qū)g現

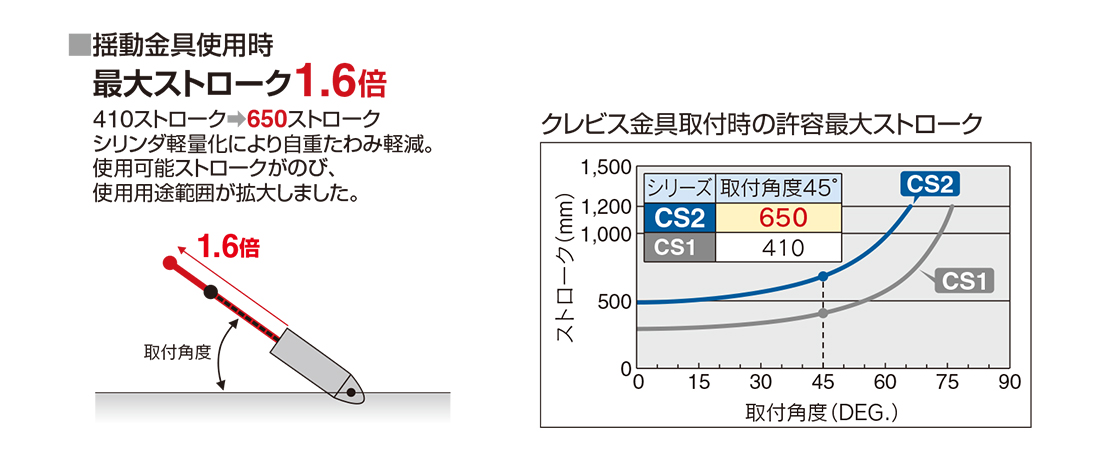

高剛性

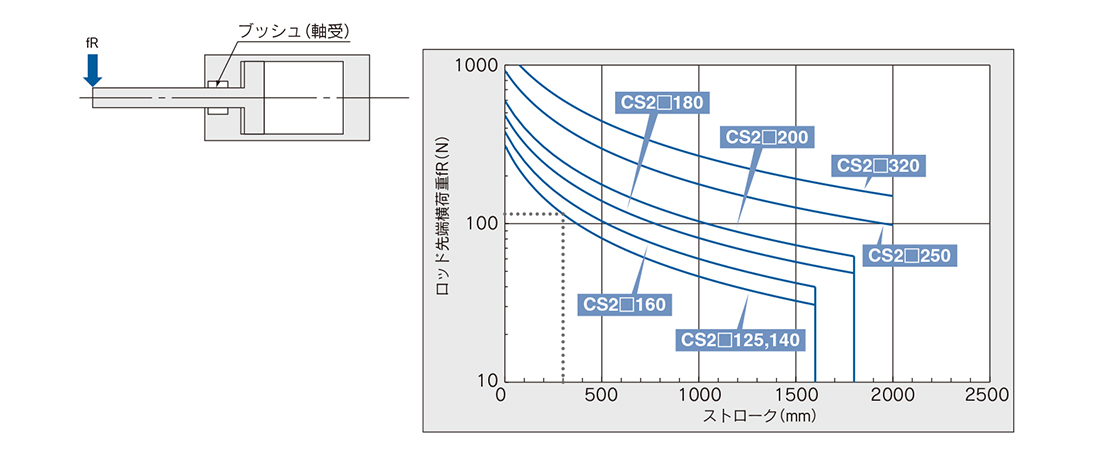

許容橫荷重 最大900N（?320、100 ストローク、ピストンロッド出端時）
配管とクッションバルブを同一面配置により作業性向上
CS1シリーズと取付互換
?シリンダ取付寸法互換
?ロッド先端ねじサイズ互換
CS1 シリーズと同等な橫荷重
エアクッション＋ダンパクッション併用構造
ダンパクッションによりストロークエンドでのピストン停止時の金屬音が軽減されます。（?180, ?200, ?250, ?320 のみ）

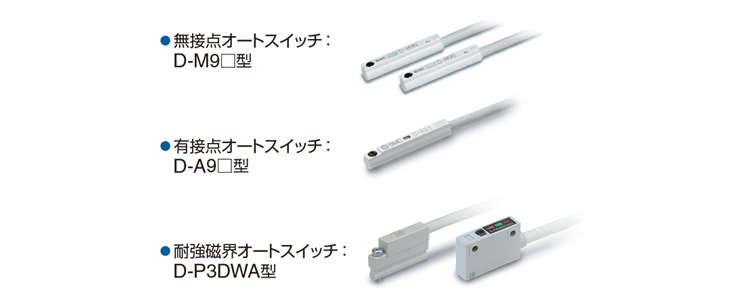

?125??320 までオートスイッチ取付可能
スムースシリンダ CS2Y Series（?125??160 のみ）
?最低作動圧力0.005MPa
?5mm/s でも安定した低速作動を?qū)g現
詳細はこちら

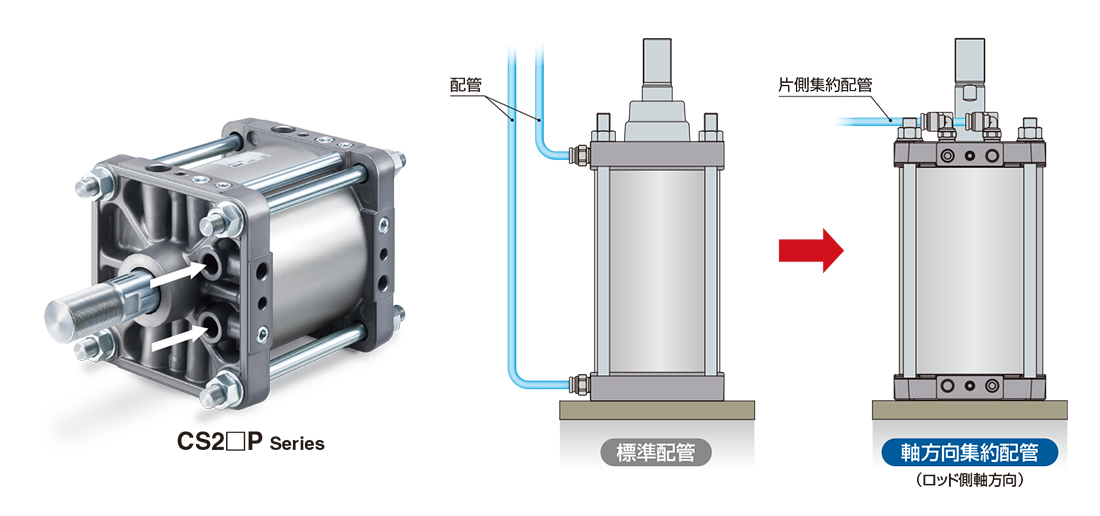

軸方向集約配管形（?180, ?200, ?250 のみ）
配管自由度が向上、配管工數の削減
?配管ポートをヘッド側カバー、またはロッド側カバーの軸方向上に配置。
?ロングストローク時、片側で速度調整が可能。さらに配管の取り回しが解消（作業性向上）。

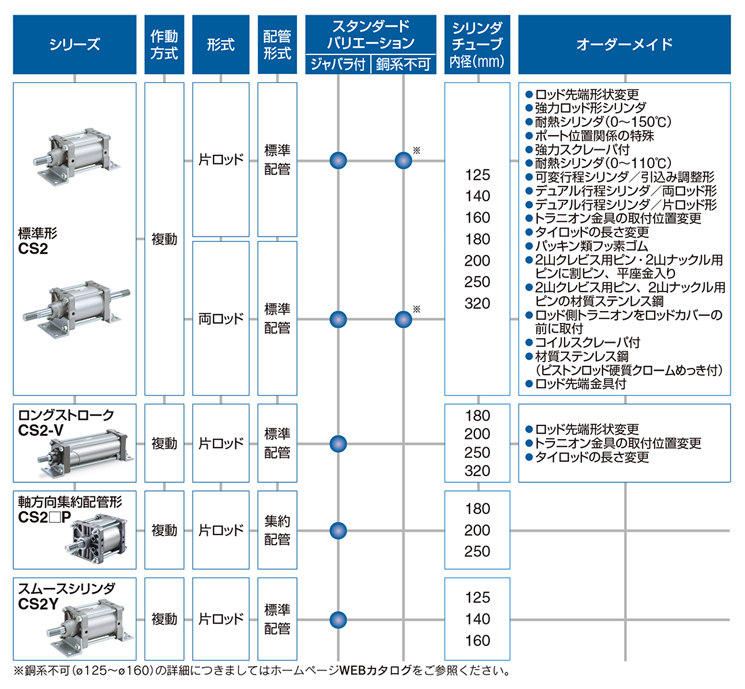

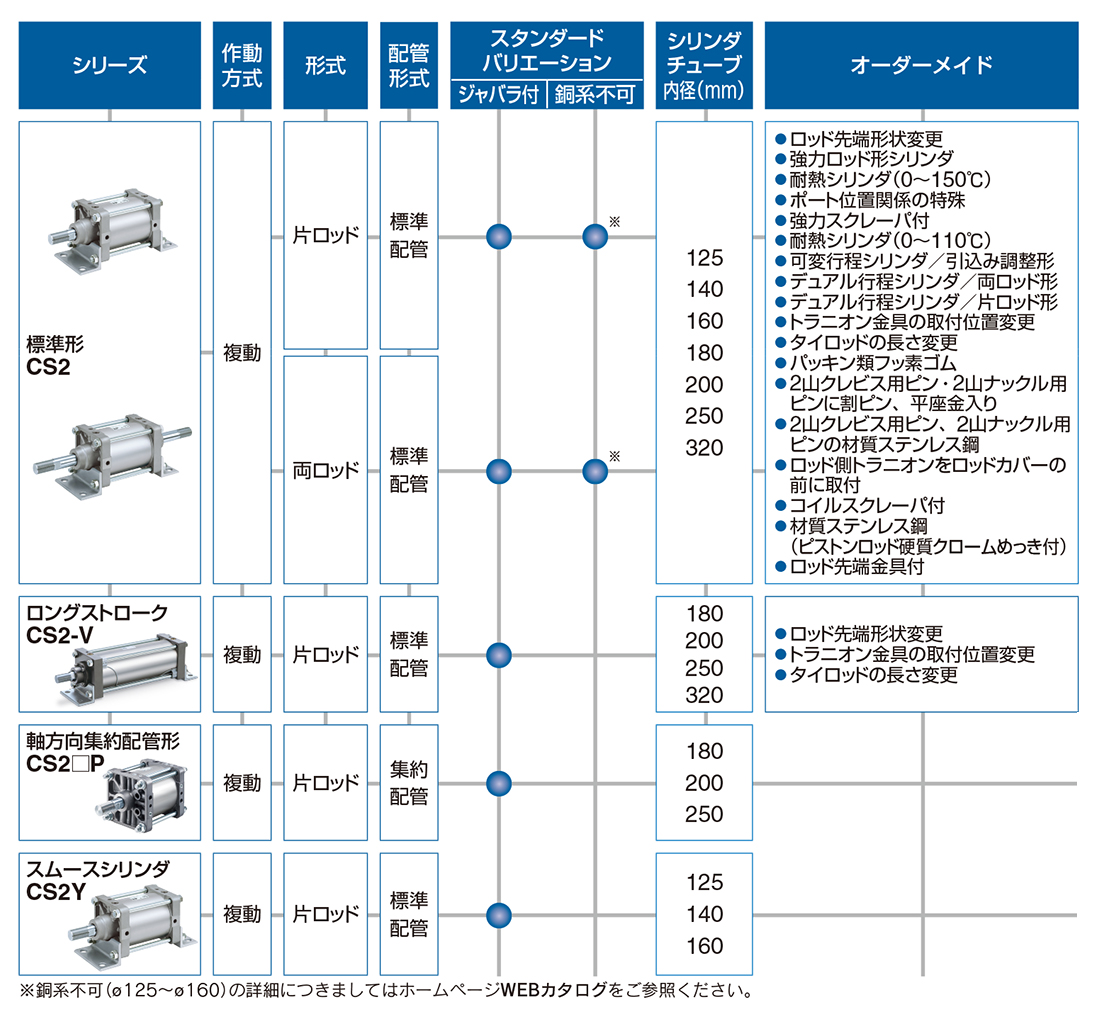

シリーズバリエーション
