モジュラF.R.L.
OSHA規格対応鍵穴付殘圧抜き3ポート弁 VHS□-D/VHS□W-D
-

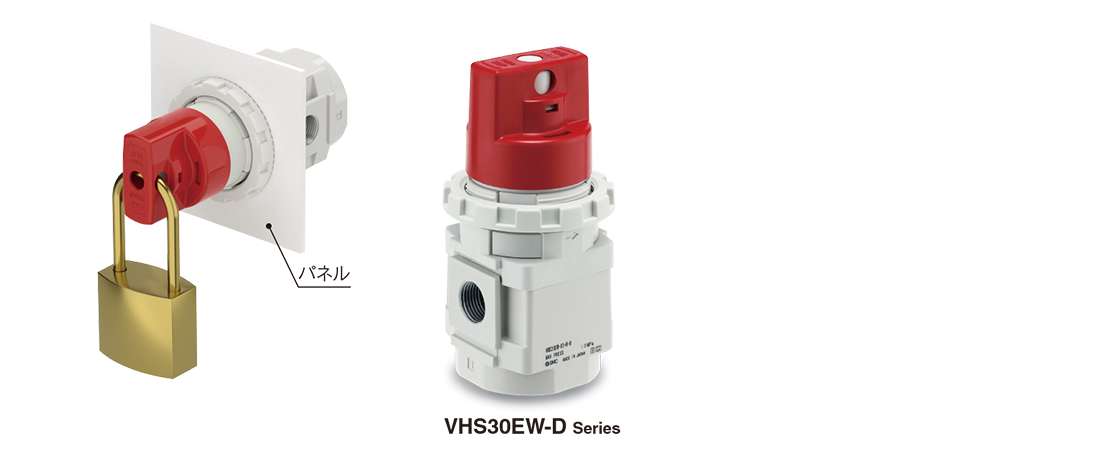

?パネルマウント仕様VHS30EW-D Series [New]
?流量特性の向上：最大88％向上（VHS40-04-Dの時）
?省エネ：ハンドル切換え時の吹き抜けエアゼロ
?OSHA（アメリカ労働安全衛生局）規格に対応
?安全対策：不用意な給気による事故を未然に防止
表示窓付、ダブルアクション
?圧力降下低減による省エネ
圧力降下：最大73%改善
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら OSHA規格対応鍵穴付殘圧抜き3ポート弁 VHS□-D/VHS□W-D
取扱説明書
シリーズ 検索結果を表示 VHS20-D 検索結果を表示 VHS30-D 検索結果を表示 VHS40-D 検索結果を表示 VHS40-06-D 検索結果を表示 VHS50-D 検索結果を表示 VHS20W-D 検索結果を表示 VHS30W-D 検索結果を表示 VHS40W-D 検索結果を表示 VHS40W-06-D 検索結果を表示 VHS50W-D 検索結果を表示

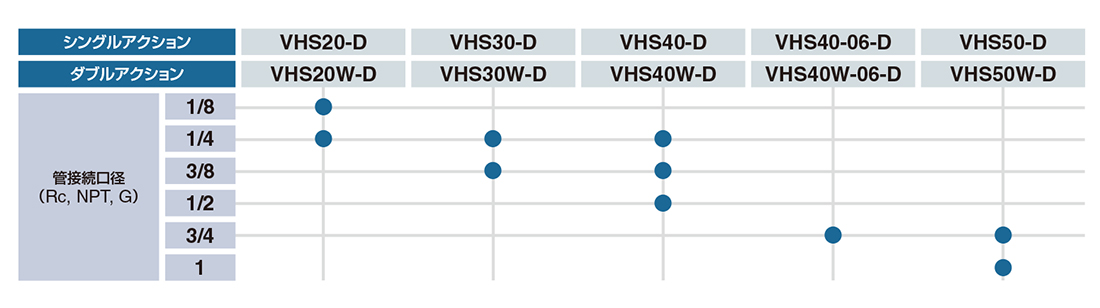

| シリーズ | 名稱 | ハンドル操作 | 接続口徑 |
|---|---|---|---|
| VHS20-D | 鍵穴付殘圧抜き 3ポート弁 | シングルアクション | 1/8，1/4 |
| VHS30-D | 鍵穴付殘圧抜き 3ポート弁 | シングルアクション | 1/4，3/8 |
| VHS40-D | 鍵穴付殘圧抜き 3ポート弁 | シングルアクション | 1/4，3/8，1/2 |
| VHS40-06-D | 鍵穴付殘圧抜き 3ポート弁 | シングルアクション | 3/4 |
| VHS50-D | 鍵穴付殘圧抜き 3ポート弁 | シングルアクション | 3/4，1 |
| VHS20W-D | 鍵穴付殘圧抜き 3ポート弁 | ダブルアクション | 1/8，1/4 |
| VHS30W-D | 鍵穴付殘圧抜き 3ポート弁 | ダブルアクション | 1/4，3/8 |
| VHS40W-D | 鍵穴付殘圧抜き 3ポート弁 | ダブルアクション | 1/4，3/8，1/2 |
| VHS40W-06-D | 鍵穴付殘圧抜き 3ポート弁 | ダブルアクション | 3/4 |
| VHS50W-D | 鍵穴付殘圧抜き 3ポート弁 | ダブルアクション | 3/4，1 |
製品特長

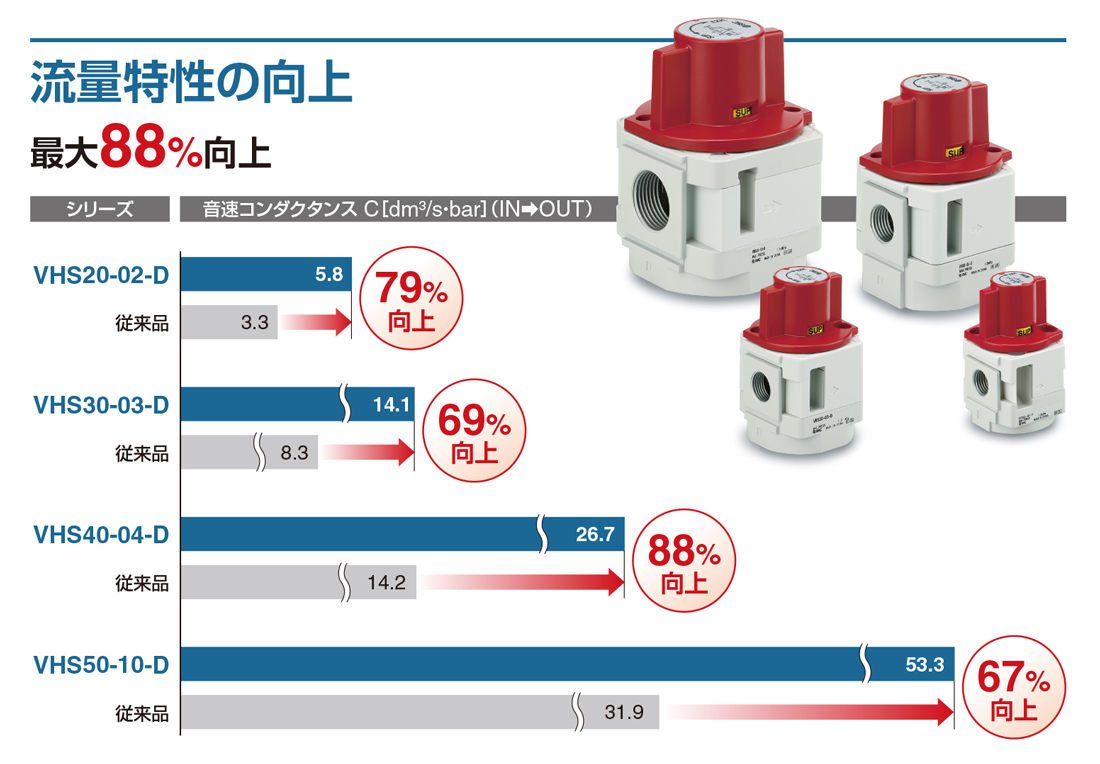

流量特性の向上：最大88％向上※
※VHS40-04-Dの時

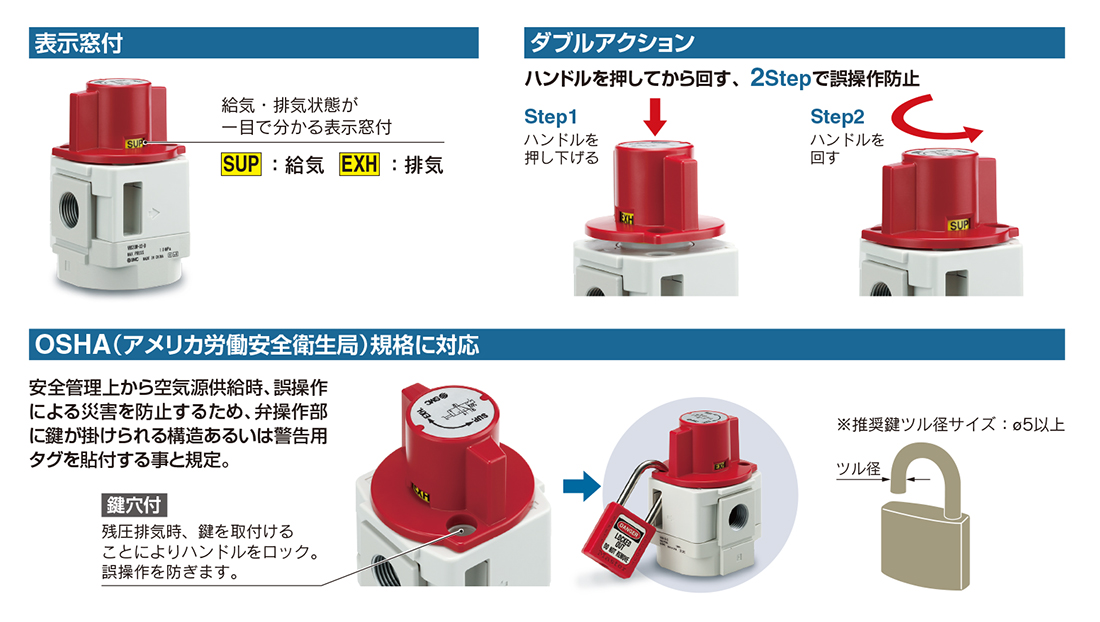

安全対策 不用意な給気による事故を未然に防止

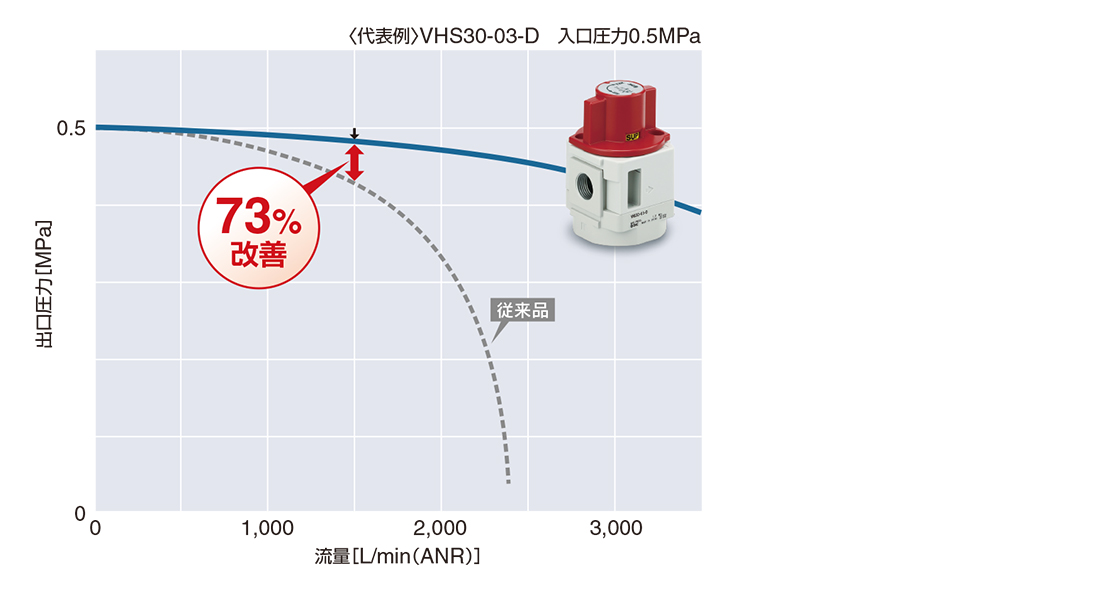

圧力降下低減による省エネ
圧力降下：最大73%改善
ダブルアクションパネルマウント仕様 New

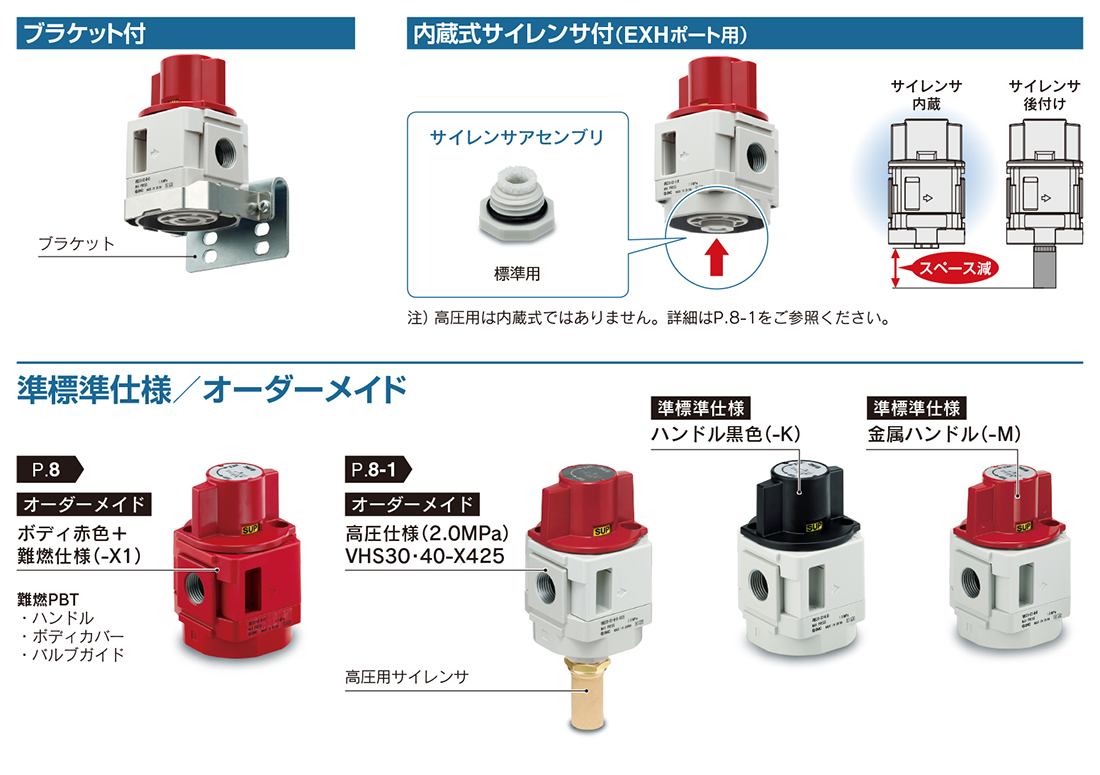

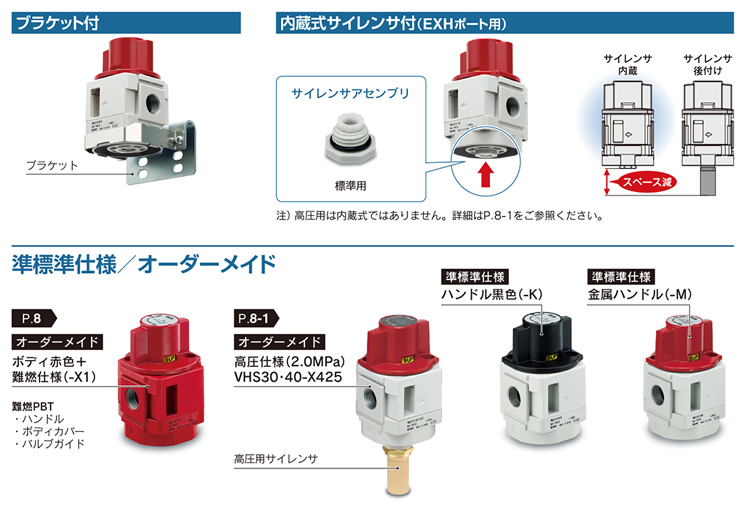

オプション

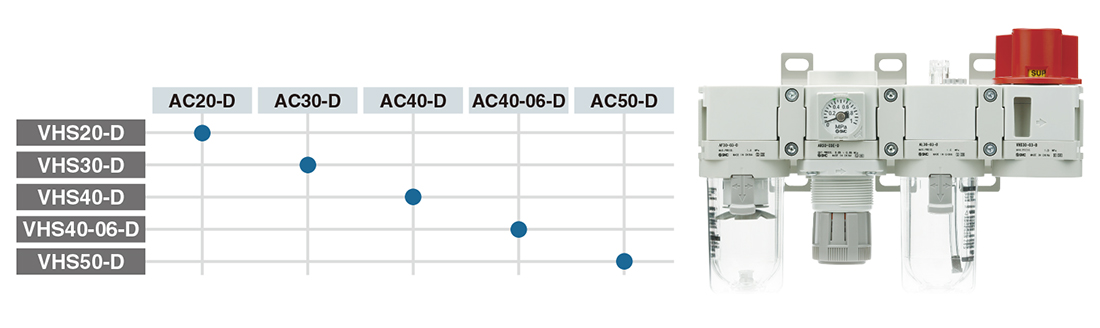

ユニットとして一體感のあるデザインを実現
バリエーション
