圧力計
一般用圧力計 G□
-
?リミットインジケータ付、カラーゾーンタイプも用意。
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| シリーズ | 大きさ（外徑） | 接続ねじ |
|---|---|---|
| G15 | φ15 | R1/8, M5(めねじ) |
| G27 | φ27 | R1/8, 1/16 |
| G36 | φ37.5 | R1/8, M5(めねじ) |
| GA36 | φ37.5 | R1/8 |
| G46 | φ42.5 | R1/8, 1/4, M5(めねじ) |
| GA46 | φ42.5 | R1/8, 1/4 |
| G33 | φ30 | R1/8 |
| GA33 | φ30 | R1/8 |
| G43 | φ43 | R1/8, 1/4 |
| G36-L | φ37.5 | R1/8 |
| G46-L | φ42.5 | R1/8, 1/4 |
| G53-L | φ51.4 | R1/8, 1/4 |
| G63-L | φ63.4 | R1/8, 1/4 |
製品特長

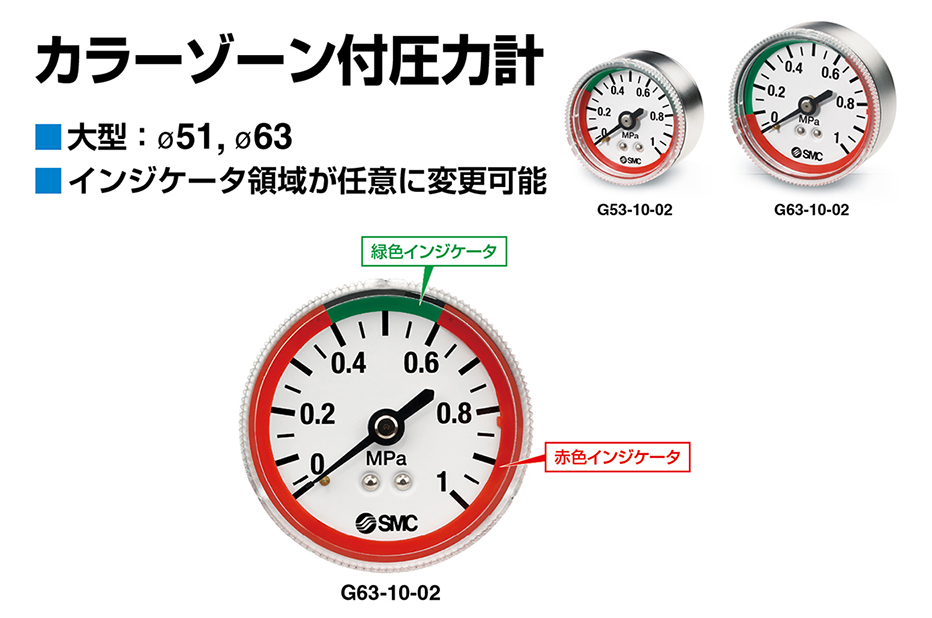

■大型：?51,?63、インジケータ領域が任意に変更可能
