小型2?3ポートソレノイドバルブ／エアオペレートバルブ

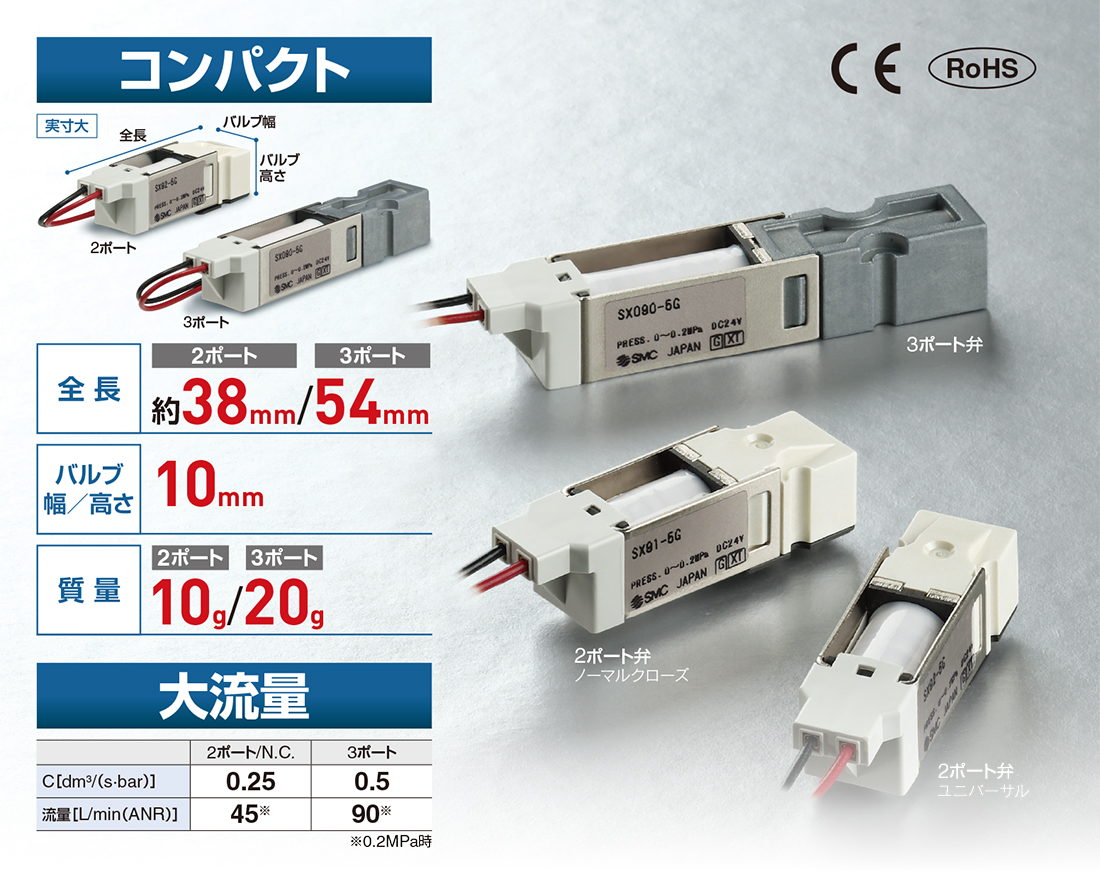

低背型2?3ポートソレノイドバルブ SX90/090
-
?コンパクト
全長：約38mm(2ポート)、54mm(3ポート)
バルブ幅?高さ：10mm
質量：10g(2ポート)、20g(3ポート)
?大流量
C［dm3/（s·bar）］：0.25(2ポート)、0.5(3ポート)
流量［L/min（ANR）］：45(2ポート)、90(3ポート) (0.2MPa時)
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 低背型2?3ポートソレノイドバルブ SX90/090
取扱説明書
シリーズ 検索結果を表示 SX91 検索結果を表示 SX92 検索結果を表示 SX090 検索結果を表示 低背型2?3ポートソレノイドバルブ SX90/090
自己宣言書
シリーズ 検索結果を表示 SX91 検索結果を表示 SX92 検索結果を表示 SX090 検索結果を表示
| シリーズ | 弁構造 | C［dm3/（s·bar）］ | 流量［L/min（ANR）］ 0.2MPa時 | 切換方式 |
|---|---|---|---|---|
| SX91 | 2ポート 直動ポペット弁 | 0.25 | 45 | ノーマルクローズ |
| SX92 | 2ポート 直動ポペット弁 | 0.12 | 22 | ユニバーサル |
| SX090 | 3ポート 直動ポペット弁 | 0.5 | 90 | ユニバーサル |
製品特長
コンパクト、大流量
-

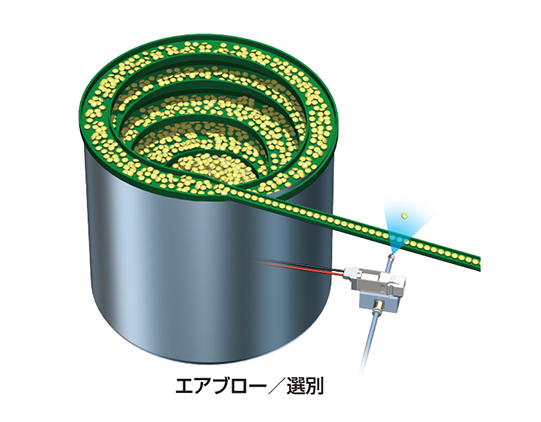

用途例
さまざまな業種に!
