エアチャック（平行開閉形）
薄形エアチャック MHF2
-
??25, ?32を追加 [New]

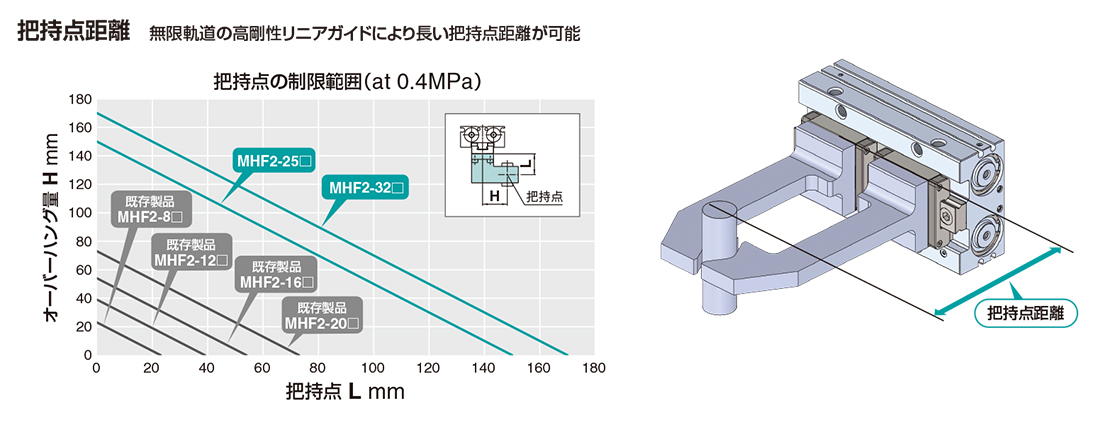

高剛性，把持點距離 最大170mm（?32, 0.4MPaの場合）
?全高 Max.66%削減 ワーク搬送時のモーメント軽減
72.8mm → 25mm（當社MHZ2 Series 同等把持力品比較）
?各サイズ3種類のストロークの選択が可能
ショートストローク?ミドルストローク?ロングストローク
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 薄形エアチャック MHF2
取扱説明書
シリーズ 検索結果を表示 MHF2 検索結果を表示
安全上のご注意 エアチャック/共通注意事項
オートスイッチ/共通注意事項 エアチャックバリエーション/機種選定
エアチャックオーダーメイド 特定開発品情報 グリーン対応（RoHS）
オートスイッチ/共通注意事項 エアチャックバリエーション/機種選定
エアチャックオーダーメイド 特定開発品情報 グリーン対応（RoHS）
| シリーズ | シリンダ內徑 |
|---|---|
| MHF2 | 8，12，16，20，25，32 |
製品特長

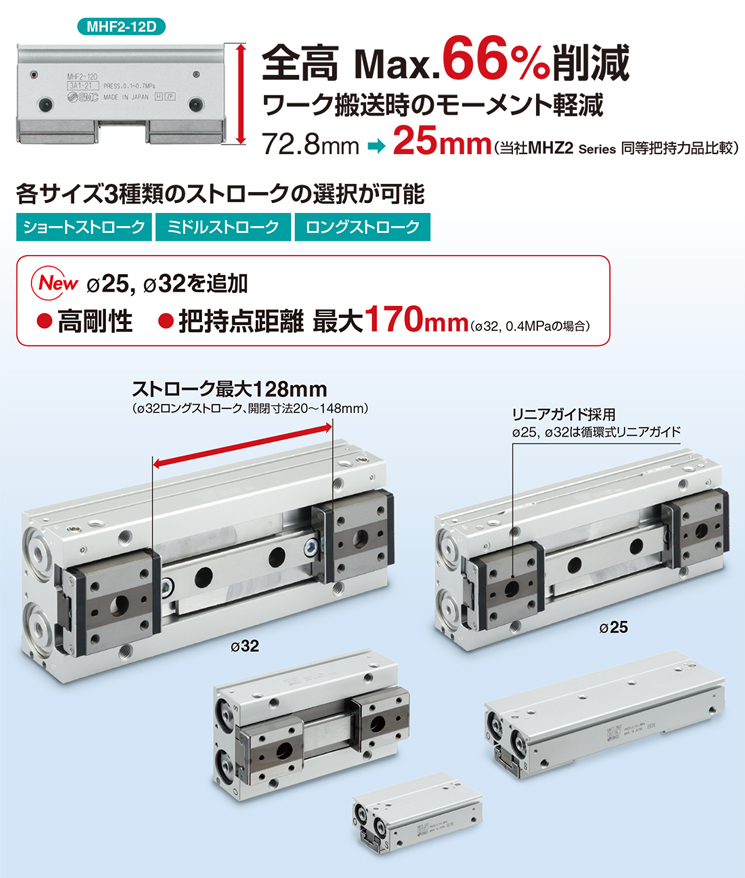

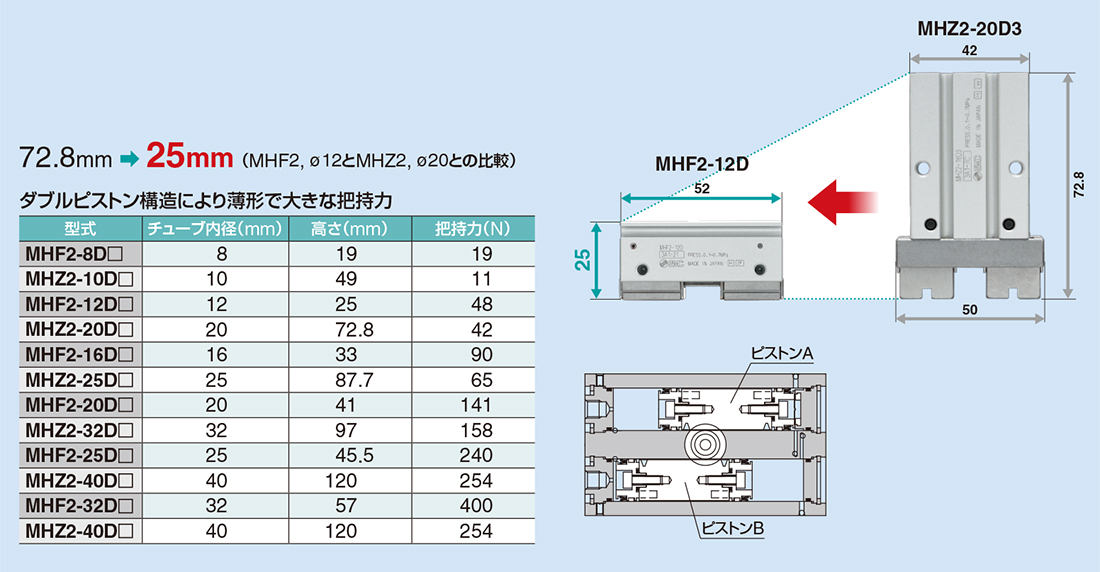

全高 Max.66% 削減
ワーク搬送時のモーメント軽減
MHZ2 Series と同等以上の把持力で高さ寸法を約1/3 に縮小

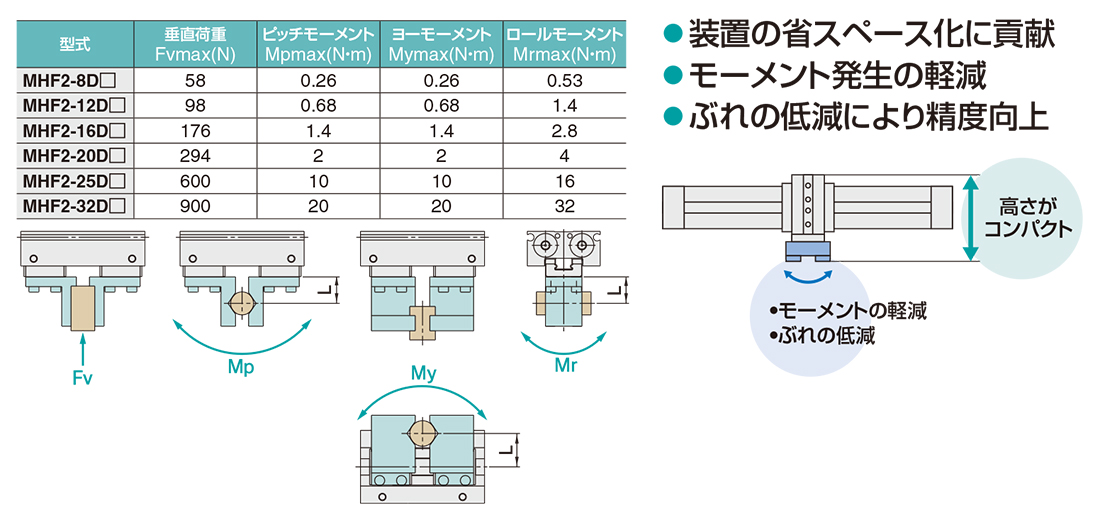

最大許容モーメント、荷重

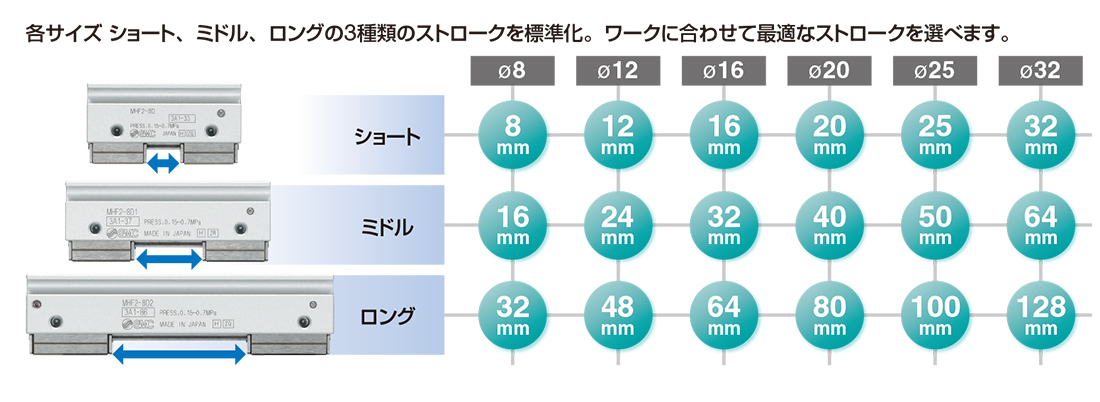

ストロークの選択が可能

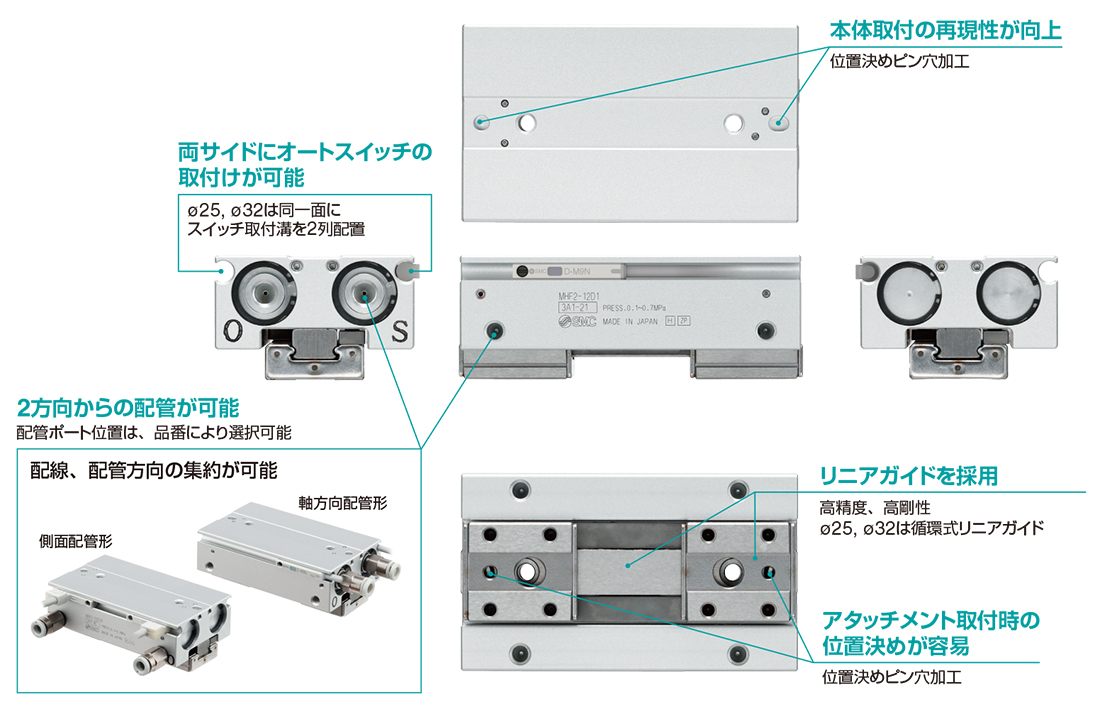

特長

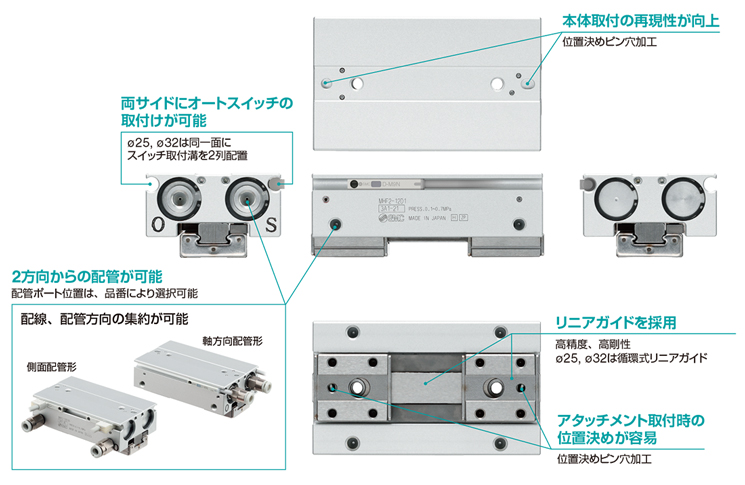

4方向から取付可能

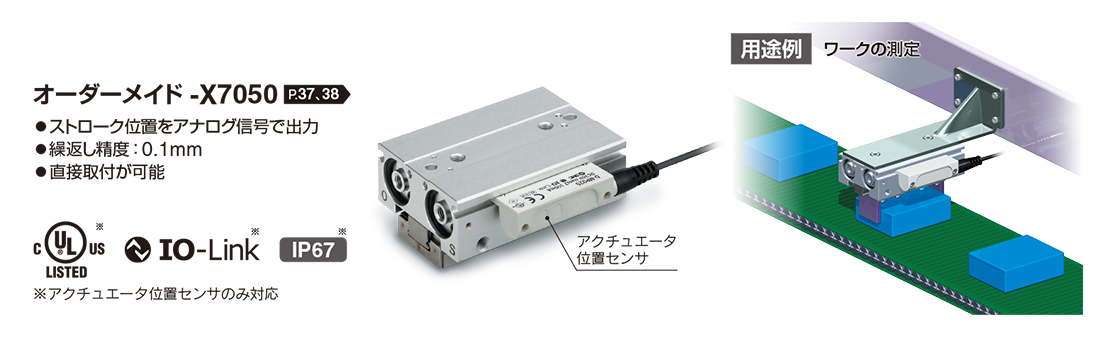

アクチュエータ位置センサ対応タイプ（?8 ??20）
シリンダ內徑?25, ?32 を追加

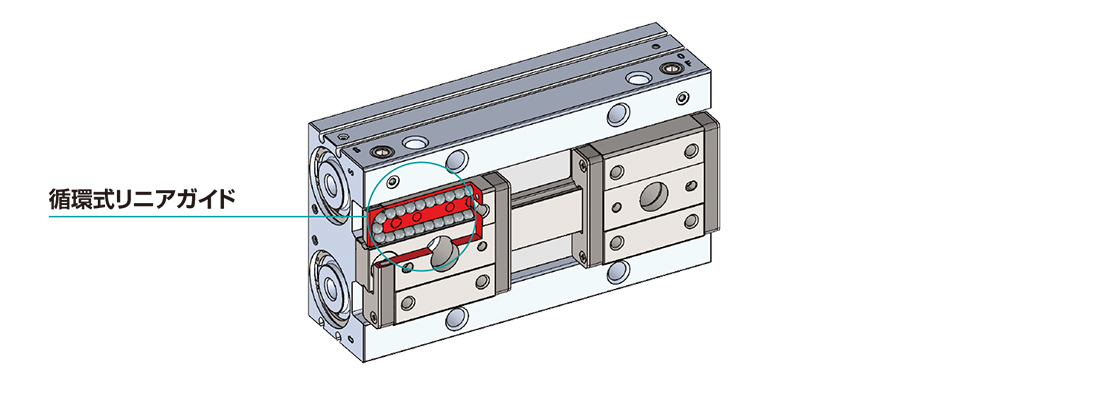

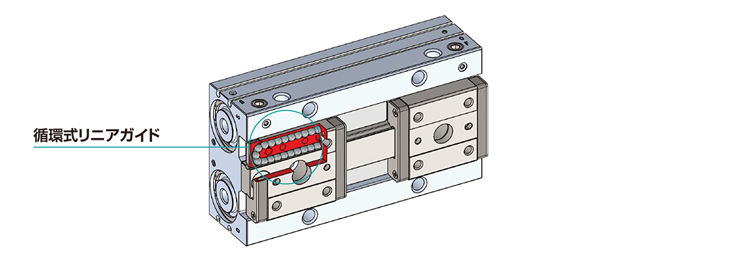

循環式リニアガイドを採用

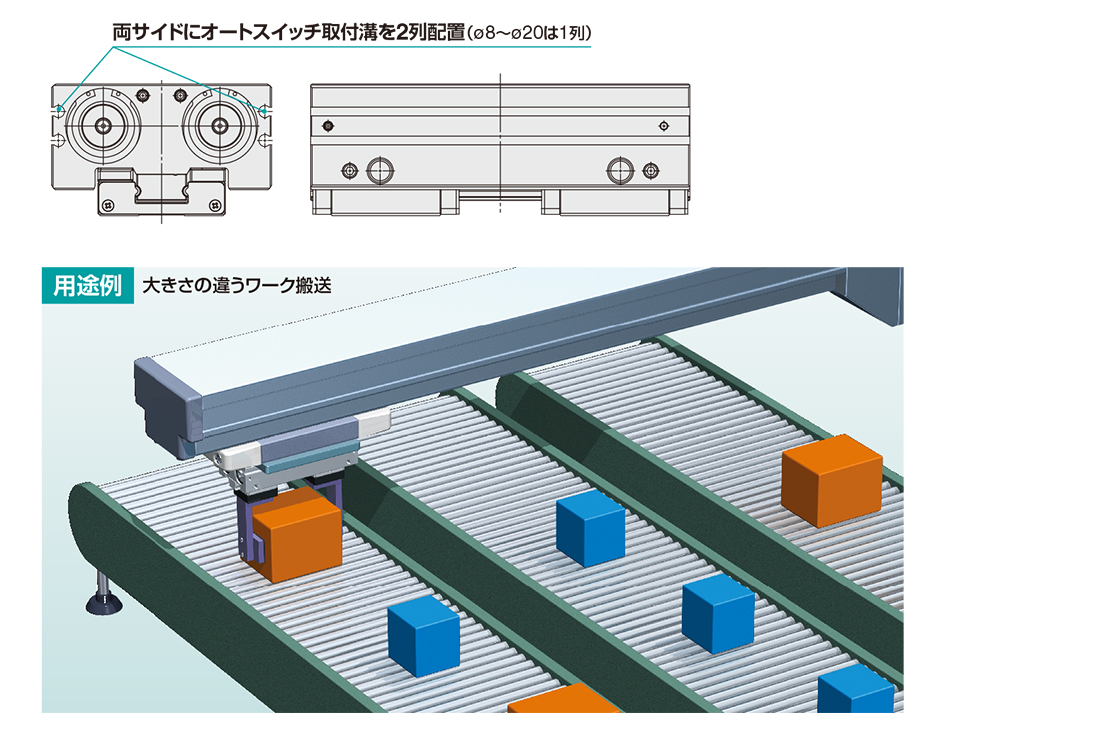

無接點オートスイッチ（D-M9 □型）取付可能
